Как сделать шнек для ледобура своими руками

Достоинства

• Одно из достоинств кольцевого ледобура в том, что он высверливает во льду стакан по диаметру кольца. Тратится меньше энергии при бурении из-за того, что разрушать этот ледяной цилиндр не нужно, в то время как при бурении шнековыми ледобурами вы прилагаете дополнительные усилия для разрушения данного стакана.
• После бурения лунки не нужно делать движения вверх-вниз для прокачки воды (очистке лунки ото льда), здесь достаточно просто немного приподнять кольцо и вытащить ледяной цилиндр из лунки.
• Края лунки получаются ровными. Из-за чего леска не цепляется за края лунки, снижается вероятность обрыва лески.
• Затачивается режущая кромка, находящаяся ото льда, а плоскость резания остается всегда прямой. В то время как в классических ледобурах наоборот. Удобство в том, что если вы при заточке изменили угол заострения ножа, нет ничего страшного, так как угол резания не изменится.

Правильный выбор аккумулятора

Как правило, в комплекте с шуруповертом идет один аккумулятор. Этого явно не хватит на целый день активной зимней рыбалки. Есть несколько нюансов при выборе и эксплуатации этих источников питания, которые помогут увеличить эффективность и комфортность применения ледобура из шуруповерта.

Металлогидридные аккумуляторы плохо реагируют на низкую температуру, а значит, не подойдут по определению. Никель-кадмиевые модели аккумуляторов подвержены повышенному саморазряду и их можно заряжать только после полного разряда, следует учитывать эту особенность. Литий-ионные батареи имеют меньший срок службы и более высокую цену по сравнению с никель-кадмиевыми аналогами. На рыбалке запасную батарею желательно хранить в тепле.

Процесс изготовления

Многие рыбаки не могут себе позволить приобретение готовой принадлежности, тем более с механическим приводом.

Потому они изготавливают ледобур своими руками в домашних условиях, для этого используют:

• трубу из металла необходимого размера;
• пластины для изготовления шнека;
• качественная сталь для ножей;
• лакокрасочный состав, для завершающего этапа работ.

Для изготовления понадобится токарное оборудование либо обратиться к специализированному токарю. Также потребуется сварочный аппарат для соединения деталей, чтобы получить целую конструкцию.

В окончании нужно обработать изделие шлифовальной машинкой.

• закалки ножей;
• геометрической точности изготовления;
• оба лезвия должны быть с правильной заточкой даже если ледобур сделан своими руками, это даст легкость при бурении льда.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Как изготовить бур-ложку самостоятельно?

На торцах стальной трубы болгаркой делаются пропилы. Отгибаем разделенные части трубы, затачиваем кромки. Если нет ни трубы, ни пустого газового баллона, цилиндр необходимого размера можно сделать из листовой стали. Металлический лист сворачивается в цилиндр, шов заваривается по стыку, режущая кромка затачивается, чтобы изделие легче входило в грунт. В самой нижней части приваривается сверло.

В зависимости от материалов, имеющихся в наличии, вместо сверла можно использовать узкую, заточенную с двух сторон стальную пластину длиной около 15 см. Сверло или пластина должны быть размещены с вертикальной ручкой-стержнем на одной оси. Цилиндр-ложка приваривается к стальному стержню с некоторым смещением в сторону от оси. К верхней части стержня приваривается ручка-ухват для удобного удержания всего изделия.

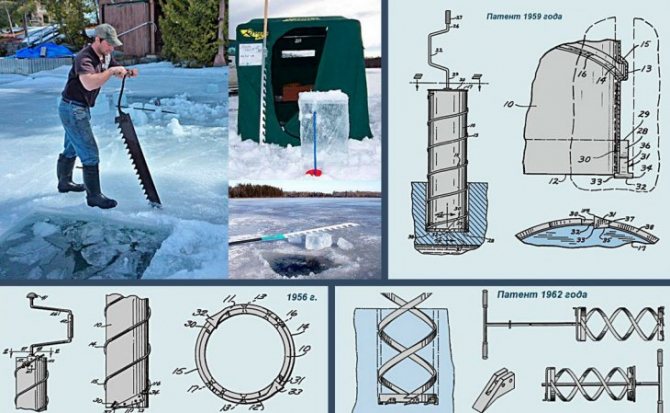

Процесс создания кольцевого ледобура

Многие рыболовы предпочитаются использовать именно кольцевой ледобур. По большей части рыбаки делают его самостоятельно, так как изготовить такой ледобур своими руками в домашних условиях совсем несложно.

Нужно лишь быть внимательным к деталям, а также изготавливать устройство строго следуя инструкции.

Кольцо

Этот элемент конструкции легче всего сделать из обрезка водопроводной трубы, нужно лишь отрезать часть нужного размера. Слишком высокое кольцо делать не нужно, ведь в этом случае оно будет проблематично врезаться в лед.

Идеальная толщина около 18-20 мм, ну а в диаметре труба должна быть примерно 200 мм. Такого диаметра лунки вполне хватит, а если вы вытащите хорошенький трофейный вариант, то всегда можно просверлить рядом вторую лунку.

Штанга коловорота

Мы советуем вам изготовить штангу из трубы диаметром 16 мм

Для стыковки с кольцом важно устанавливать стальной стержень, а потом сваривать трубу с кольцом

По местам сварки важно пройтись болгаркой, дабы убрать все неровности и шлак. Используйте для сварки классическую электросварку, так как газосваркой можно с большей долей вероятности прожечь металл

Нож

Сделать режущий элемент для ледобура своими руками в домашних условиях можно из кухонного ножа или лезвия от рубанка. Этот этап не особо сложный, так как нужно всего лишь подготовить шаблон для формы лезвия, а затем при помощи болгарки выпилить его.
Заточка ледобура своими руками в таком случае выполняется очень быстро, но можно ускорить процесс — просто взяв с собой запасное лезвие.

Рукоять

Для комфорта в использовании ручку приспособления следует оборудовать резиновой втулкой. Можно также рукоятку обмотать нитью капрон, в таком случае вы сможете сверлить лунки даже без варежек.

Далее вы можете рассмотреть фото ледобура, сделанного своими руками, который у вас получится в итоге, если вы будете изготавливать его по нашей инструкции.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент. В этот список входят:

• сталь листовая;
• автомобильные рессоры;
• напильник;
• специальные тиски для фиксации заготовок;
• молоток;
• картон и маркер;
• болгарка и диски для нее;
• крепежные элементы; рулетка;
• трубы разной длины.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

• вначале сделать проект, а затем — шаблон на плотном картоне;
• взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
• изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

• компактный размер;
• высокая производительность;
• длительный эксплуатационный срок;
• удобный в работе;
• быстрое углубление и подъем земли.

Сверление лунки

Если начать сверление лунки по подобию шнекового ледобура, то у вас вряд ли получится это сделать или потребует не мало усилий. Для того, чтобы пробурить лунку кольцевым ледобуром, его кольцо располагают под углом к поверхности льда и слегка прижимают ногой штангу, к которой крепится кольцо. Делается несколько оборотов для того что бы кольцо смогло вонзится в лед, а затем выравнивают штангу делая ось вращения перпендикулярно льду.

При ловле крупной рыбы не редко бывает необходимо рассверлить лунку для того, что бы достать рыбу из подо льда. Все вы знаете как сложно а порой практически невозможно просверлить лунки внахлест обычным шнековым ледобуром. При бурении пересекающихся лунок кольцевым буром проблем не составит, больше того, вы даже не приложите больше усилий, чем при бурении одного отверстия.

Кольцевой ледобур работает гораздо тише шнековых, поэтому не так распугивает рыбу

Отличительные черты метода

Способ заключается в извлечении отработанной породы водой, под давлением нагнетаемой в полость шахты. Буровой инструмент для удаления разрушенных слоев не применяется.

Технология заключается в сочетании 2 процессов:

• образование вертикальной скважины в земле посредством поочередного разрушения почвенных пластов;
• извлечение из скважинного ствола измельченных фрагментов грунта под действием рабочей жидкости.

Процесс замешивания раствора на бурение.

Созданию необходимого усилия, требующегося для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны штанг для бурения и оснащения для закачки жидкости в скважину.

Для изготовления промывочного раствора в отдельном приямке в воде затворяют небольшое количество глиняной взвеси, строительным миксером размешивают ее до консистенции кефира. После этого буровая жидкость мотопомпой под напором направляется в скважинный ствол.

При гидробурении жидкая среда выполняет следующие функции:

• удаление из тела водяной шахты фрагментов разрушенной породы;
• охлаждение режущего инструмента;
• шлифовка внутренней полости шурфа;
• укрепление шахтных стенок, позволяющее снизить вероятность обрушения выработки и засыпания отвалом скважинного ствола.

Из отрезков трубы длиной 1,5 м, соединяемых резьбовыми креплениями, формируют колонну, удлиняющуюся за счет наращивания фрагментов по мере заглубления скважины.

Технология гидробурения оптимальна для пород с высокой концентрацией песка и глины. Применять эту методику для обустройства автономного источника на скалистых и болотистых грунтах нецелесообразно: массивные и вязкие слои почвы тяжело вымываются водой.

Необходимые инструменты для работы

Не каждый рыбак сможет приобрести уже готовый инструмент, а тем более механический. Поэтому для того чтобы сделать ледоруб своими руками, необходимо подготовить следующее:

• Металлическую трубу нужного диаметра;
• Пластины из металла, чтобы сделать шнек;
• Ножи из хорошей стали;
• Краску для обработки готового инструмента.

В процессе работы, возможно, потребуется токарный станок, или нужно будет обратиться непосредственно к токарю. С помощью сварки необходимо соединить все элементы, чтобы получилась одна конструкция, и затем зачистить все шлифмашинкой.

На качество бурения оказывают влияние:

• То, как закалены лезвия. Нынешние модели ледобуров отличаются твердостью лезвий в диапазоне от 30-ти до 70-ти единиц.
• То, как точно изготовлены ножи. Они должны быть наделены двумя режущими краями. Если заточка правильная, лед будет быстро поддаваться сверлению.

Изготовление ударного бура

Прежде, как сделать бур для скважины своими руками, следует внимательно ознакомиться с принципами ударной технологии. Существует два варианта рабочего приспособления:

• Забивная штанга с копьеобразным остриём. Используется для устройства абиссинских скважин.
• Пустотелое долото-желонка, изготовляемое из массивного обрезка трубы.

Принцип действия этих устройств также различен. Забивная штанга углубляется в грунт посредством вертикальных ударов по её верхней оконечности молотом-копром, либо просто массивной кувалдой. Долото само выступает в качестве ударного механизма. Оно поднимается на определённую высоту, после чего сбрасывается вниз. Для удобства использования ударных приспособлений, их размещают на станине в виде треноги или прямоугольника.

Штанга

Станина изготовляется из металлических труб или уголков. Рекомендуемая высота конструкции должна быть не менее 3-4м, чтобы молот или долото в свободном падении могли набрать достаточную для заглубления скорость. Детали станины скрепляются посредством электросварки, либо на болтовом соединении. Первый вариант проще, но после окончания бурения конструкцию придётся разрезать на части.

Это не имеет особого значения, если вы в дальнейшем не собираетесь использовать данное буровое устройство. Если же предполагаете и в дальше применять данный механизм, то лучше, затратив чуть больше времени и сил, соединить элементы станины болтами. Разборный вариант позволит осуществлять транспортировку бурового приспособления, а также упростит его хранение.

Вверху станины крепим блоки, через которые будут переброшены тросы. Этими тросами подымается вверх ударная деталь создаваемой буровой установки – молот-копр или долото. Подъём осуществляется либо непосредственно руками, либо с помощью ворота. Последний вариант лучше использовать, когда масса ударной детали очень высока, и поднимать её руками затруднительно.

Далее приступаем к изготовлению ударного элемента. Для забивки абиссинской скважины это может быть просто массивный кусок металла, подвешиваемый на станину при посредстве блочной системы. Он действует по принципу молота: падая с высоты, бьёт по верхушке забиваемой штанги, углубляя её в почву. Желонка сама выступает и как ударный элемент, и как заглубляемая деталь станка.

Желонка

Для изготовления желонки потребуется отрезок тяжёлой трубы диаметром 10-12см и длиной до 1,5м. Масса заготовки должна быть приблизительно 50-80кг. Такой вес позволит без труда подымать долото при помощи мускульной силы одного-двух человек. И в то же время долото получается достаточно массивным, чтобы при падении с высоты 3-4м заглубляться в грунт.

Правила ухода за ледобуром

Чтобы ледобур работал долго и был настоящим помощником рыболова, нужно:

После каждой рыбалки бур протирается сухой ветошью, даже если имеется защитное покрытие. Хранится инструмент в специальном чехле из плотной ткани, в которой проделаны отверстия для вентиляции. При установке на длительное хранение (на лето), обязательно смазать машинным маслом, особенно ножи. Нельзя с ножей сбивать лед или снег. Это может послужить причиной их затупления. Если бур состоит из нескольких частей, то необходимо обязательно смазать машинным маслом каждое место соединения. Если крепление расшаталось, необходимо сразу же принять все меры для устранения шата. Места, где имеются царапины, лучше закрасить, чтобы металлические части не начали ржаветь. Техника сверления лунок не должна допускать неравномерного распределения нагрузки

Следует очень внимательно подходить к процессу сверления, обращая внимание на толщину льда. Чем качественнее и надежнее окажется шуруповерт, тем быстрее будут высверливаться лунки

В связи с этим, можно сразу сказать, что изготовление ледобура данной конструкции, хотя и простой, требует особого внимания. Ведь лунки сверлить придется не кому-то, а самому. Чем легче и быстрее будет проходить сверление, тем комфортней окажется сам процесс рыбалки. Рыбалка должна быть организована таким образом, чтобы она представляла отдых и удовольствие, а не тяжелый и изнурительный труд.

Источник

Эксплуатация и уход

Бур может прослужить длительное время, если соблюдать некоторые правила:

• Нужно протирать его насухо после использования, даже если он покрыт защитным средством.
• Держать устройство в специальном проветриваемом чехле.
• В несезонное время нужно законсервировать его ножи и места соединений, можно использовать для этого отработанное масло.
• Аккуратно очищать от снега, во избежание повреждения лезвий.
• Следить за местами крепления и вовремя их подтягивать.
• Подкрашивать поцарапанные места, чтобы не появилась ржа.
• Учитывать нагрузку исходя от толщины льда.

Облегчение процесса бурения лунок приводит к комфортному отдыху, при ловле рыбы.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Самодельный ледобур с шуруповертом

Рыболовы усовершенствовали ледобур, прикрепив к нему шуруповерт. Просто они придумали, как сэкономить драгоценное время. Чтобы изготовить бур для зимней рыбалки своими руками, необходимо иметь:

• Ручной ледобур Мора;
• Переходник;
• Шуруповерт аккумуляторный.

Для начала нужно выбрать нужный и надёжный шуруповерт.

Критерии выбора инструмента

Ледобур — это инструмент, который облегчает зимнюю рыбалку и делает ее более комфортной. Чтобы сверление лунок не вызывало проблем, нужно подобрать подходящий аккумуляторный шуруповерт.

Инструмент должен быть:

• С высокой мощностью;
• Питание — 18 до 36 В;
• 40−80 Н/м — крутящий момент;
• Батарея емкостью 2,5−3 А/ч.

Для простой модернизации бура можно использовать следующие модели: Mora Nova System или Ise Arctic (Micro, Viking), Rapala. Не исключено использование шуруповертов российского производства, таких как Торнадо, Барнаул, Тонар.

Зачастую рыболовы бурят несколько лунок, доходит даже до нескольких десятков, ведь рыбалка зимой — вечный поиск мест, где остановилась рыба. В итоге рыбалка отнимает много сил и не доставляет никакого удовольствия от процесса. Поэтому рыболовы используют самодельный ледобур с шуруповертом.

Как выбрать аккумулятор

Зачастую используют эти два типа источника питания:

• Никель-кадмиевый отлично себя чувствует при минусовой температуре, но утяжеляет инструмент.
• Литий-ионный эксплуатируется при температуре -10ºС, и если только лёд не слишком толстый. Хотя он позволяет просверлить около 60 лунок по 10−16 см. Если температура опустилась ниже, его можно достать из устройства и убрать во внутренний карман куртки.

Желательно иметь при себе дополнительный аккумулятор и держать его в теплом месте.

Шуруповерт выбран, теперь необходимо определить, каким образом его можно прикрепить к буру. Это делается при помощи переходника (адаптера).

Изготовление переходника

Он служит для соединения конструкции с шуруповертом. Приобрести его можно в специализированном магазине или сделать самостоятельно.

Переходник имеет форму шестигранника. Одна его сторона зажимается в патроне шуруповерта. При этом следует удостовериться, что соединение было надежным. Шестигранная часть зажимается с использованием специального ключа. Другая его сторона крепится к буру. В цилиндрической части просверливается отверстие, затем берется болт необходимого размера и закрепляется шнек с переходником.

Неплохо было бы использовать ручку, которая поможет удержать бур и не даст ему упасть в воду. Не нужно делать шнек большого размера, так как это увеличивает нагрузку на шуруповерт и приведет к тому, что аккумуляторная батарея быстро разрядится. У адаптера диаметр цилиндрической части — 18 мм, хвостовик в форме шестигранника, и обязательно должен быть упор. Самый оптимальный диаметр для лунки — 10−13 см. Это позволяет вылавливать рыбу среднего размера.
