Как закрепить датчик эхолота на транец?

Изготовление держателей

Многие владельцы эхолотов сами изготавливают крепления, подходящие к их лодкам. Это могут быть как съемные, так и стационарные конструкции. Последние просты в изготовлении и существенно экономят время на монтаж и разборку изделия. Чтобы сделать крепление самостоятельно, подойдет любой материал, стойкий к коррозии, который есть в хозяйстве.

Съемный держатель датчика изготавливается и крепится по подобию заводского. Он более сложен в изготовлении, и для него нужно будет приобретать некоторые детали в магазине. Однако самостоятельно сделанное устройство гарантированно подойдет к имеющемуся плавсредству.

Съемные самодельные держатели

Для изготовления таких конструкций потребуются следующие материалы:

струбцина;
обрезки ПНД и металлопластиковой трубы;
крепеж;
эпоксидный клей.

Внутренний диаметр трубы ПНД должен быть таким, чтобы в него входил металлопластиковый отрезок. От трубы большего диаметра нужно отрезать 2 куска длиной 4−5 см, которые закрепляют хомутами на струбцине, предварительно положив между деталями слой пористой резины.

Для крепления трансдьюсера один конец металлопластиковой трубы нужно расклепать и просверлить в нем отверстие для крепежа. За счет разной затяжки хомутов отрезки смещаются относительно друг друга, чем обеспечивается удержание штока. Чтобы конструкция имела большую прочность, вместо металлопластика используют металлические трубы.

Пошаговая инструкция

Установить эхолот на надувную лодку можно своими руками. Пошаговая инструкция проста.

Выберите место расположения контрольного модуля эхолота. Обычно это не представляет трудностей, потому что приборы снабжаются быстросъёмными держателями.
Определитесь с точкой расположения датчика. От этого будет зависеть необходимость покупать дополнительные материалы. Если решите установить датчик эхолота прямо внутри лодки, внимательно изучите конструкцию её днища.
Выберите метод установки датчика. В большинстве случаев невозможен монтаж датчика «намертво» в определённом месте. Это затрудняет сборку надувной лодки и обслуживание электроники.
Выбрав способ с жёстким креплением, запаситесь материалами для надёжной герметизации. Это полимерные клеи и современные виды липких «лент» (скотчи). Сейчас выпускаются скотчи, способные выдерживать длительную эксплуатацию под водой.
Если вы предпочитаете вариант съёмного монтажа на штанге, можно купить готовый кронштейн со струбциной в магазине рыболовных принадлежностей. Но можно сделать его своими руками из подручных материалов.

Выбор места

Как уже упоминалось, корпус главного прибора можно установить в любом удобном месте. Как правило, такой островок находится посередине панели управления лодкой. Недорогая электроника имеет съёмные крепления, так что на панели можно закрепить лишь «держалку», а сам аппарат перемещать как удобно. Несмотря на то что все эхолоты имеют защиту от промокания, нырять с ними или просто ронять в воду не рекомендуется. Место крепления базового блока лучше закрыть козырьком. Он не только защитит прибор от водяных брызг, но и улучшит читаемость информации с экрана на ярком солнце.

Правильный выбор места расположения датчика обеспечивает успех всего дела. В первую очередь следует внимательно ознакомиться с инструкцией к вашему прибору. Там обязательно есть схема, указывающая на правильное положение датчика. Порой возникает соблазн установить эхолокатор строго вертикально вниз. Это всегда неправильно. Современные рыбацкие эхолоты рассчитаны на горизонтальное положение.

Установка

Выбирая точку расположения датчика эхолота, рыбак вынужден найти несколько компромиссов. Датчик должен быть расположен как можно ниже под днищем. Но это мешает способности лодки проходить по замусоренным заливам, в которых как раз и есть самая интересная рыбалка.

Конструкция надувной лодки из ПВХ ограничивает возможность сверления отверстий или вклейки монтажных элементов. Даже если качественно вклеить втулку для пропуска электрических проводов, она уже помешает сборке лодки после выпуска воздуха. Есть способ крепления внешнего оборудования, которое монтируется на лёгких разборных кронштейнах. Подобрав форму и метод крепления кронштейна, можно установить эхолот на любую лодку. На рис. 3 приведён пример такого кронштейна.

Кронштейн со струбциной позволяет в любую минуту переставить датчик эхолота в удобную точку. Подобные конструкции массово продаются в магазинах, торгующих оборудованием для надувных лодок. Но можно сделать такую вещь и своими руками. Например, в качестве крепления можно взять любую струбцину из магазина стройматериалов или инструмента. Для основы кронштейна хорошо подходят пластиковые сантехнические трубы. Сам датчик крепится к кронштейну любыми монтажными хомутами. Например, существуют ленточные стяжки, которые крепятся простым завинчиванием винта отвёрткой.

Обратите внимание на правильное расположение датчика относительно борта лодки. Чтобы эхолокатор показывал всё окружающее пространство, лучше размещать его датчик прямо под килем лодки. Однако, это не всегда возможно

На рис. 4 приведены примеры расположения датчика в продольной проекции лодки

Однако, это не всегда возможно. На рис. 4 приведены примеры расположения датчика в продольной проекции лодки.

Интересна конструкция установки датчика эхолота непосредственно в дно лодки с НДНД

Обратите внимание на рис. 5: такое исполнение позволяет надёжно закрепить датчик в непосредственной близости от воды, но не нарушает мореходных свойств лодки:

верхняя часть днища аккуратно вырезается;
датчик вклеивается в нижнюю часть днища;
для восстановления герметичности надувного дна верхний слой днища лодки аккуратно заклеивается.

Блиц-советы

Всегда старайтесь использовать заводские крепежи – это надежнее. Выделяют всего несколько случаев, когда действительно стоит проявить собственную техническую мысль: нестандартная лодка (для ПВХ практически фантастика, но Китай может удивить);
отсутствие транца;
несовместимость крепежного элемента прибора и держателя при раздельной покупке;
наличие нескольких лодок, принципиально отличающихся конструкцией;

При отсутствии струбцины всегда можно воспользоваться дрелью и болтами. Через отверстия в транце крепится кронштейн и эхолотом можно пользоваться успешно. Это не так удобно, как при съемных держателях, но на качество сигнала влиять не будет.

Эхолот сильно облегчает жизнь, но ловить рыбу вместо вас не в состоянии. Поэтому качественная приманка и хорошая снасть все равно необходима.

Держатели датчика

Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.

Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.

Заводские

Промышленность выпускает эхолоты с несколькими вариантами крепления:

на струбцинах;
на присосках;
на клее и другом крепеже (несъемные);
плавающие.

Все виды крепления должны соответствовать установленным критериям:

надежность;
защита от зацепов и ударов о посторонние предметы;
возможность регулировки по глубине и углу отклонения от транца.

В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.

Крепление на транец

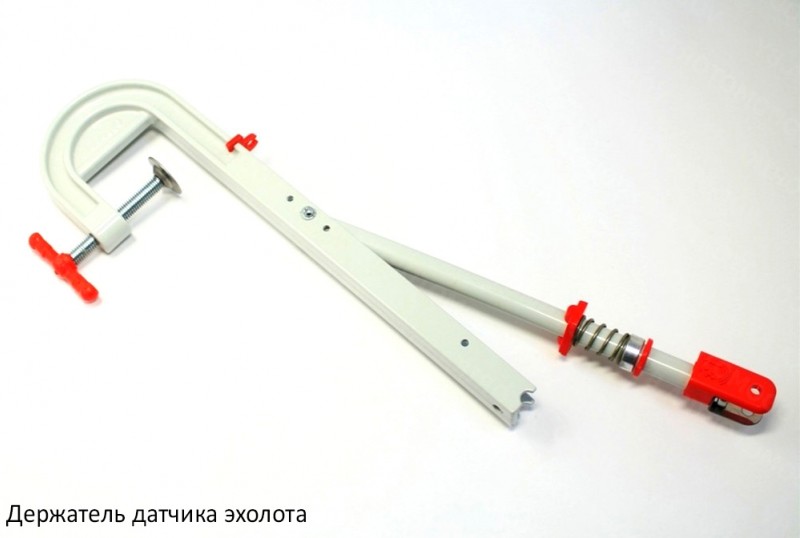

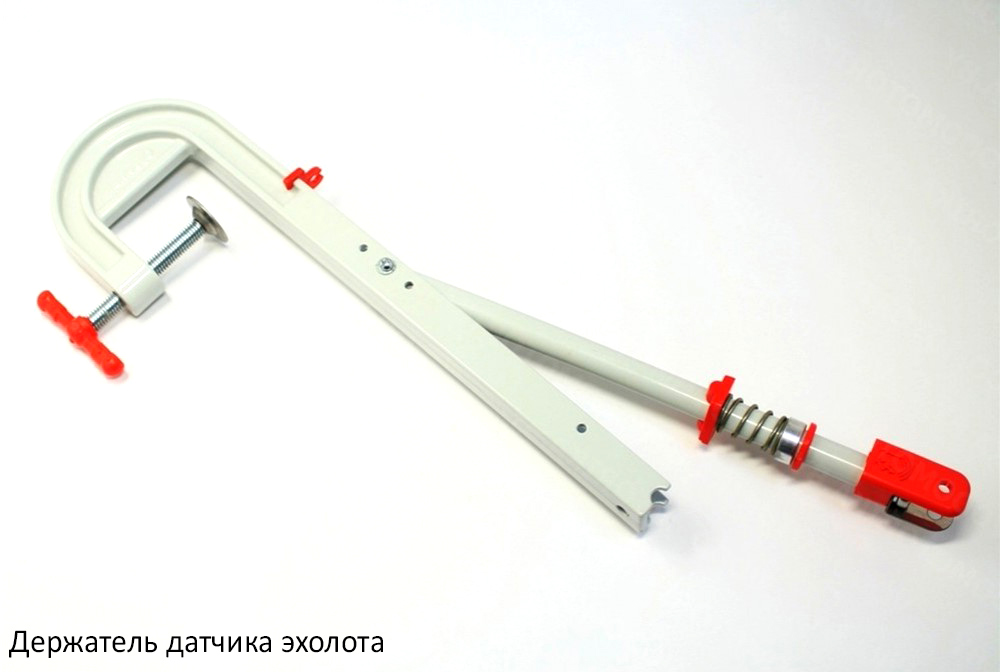

У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.

Комплект крепления включает в себя:

струбцину;
кронштейн;
механизм установки излучателя.

Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.

Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.

Несъемные крепления

В некоторых случаях возникает необходимость жесткого крепления прибора

Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба. Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце

Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.

При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

Крепление к баллону

Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.

Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.

Платформа под аксессуары в ПВХ лодку

Мы рассмотрели основное навесное оборудование на ПВХ лодку, однако есть еще и приклеиваемое, благодаря специальным платформам.

В качестве примера возьмем самую стандартную, которую можно приклеить с помощью специального клея. Устанавливается она в зависимости от того, что на нее будет навешиваться — якорный рым, держатель для спиннинга или иное оборудование, которое будет соответствовать разъему платформы. Чаще всего на нее устанавливают с помощью специальных саморезов различные виды якорных рымов или ролики для троса.

Советы. Любые приклеиваемые аксессуары для ПВХ лодок требует к себе высокого качества используемого клея. Для этих целей необходимо использовать специальные клеи для лодок ПВХ, продающиеся в специализированных магазинах, либо те, что идут в ремкомплектах. Сам процесс приклеивания прост. Обезжириваем обе поверхности – основание платформы и место приклейки на баллоне лодки. Сделать это можно с помощью простого ацетона. Аккуратно, тонким, равномерным слоем наносим клей на обе поверхности, стараясь следить за тем, что бы клей не выходил за намеченный контур. Следуя инструкции выдерживаем первый слой 10-15 мнут, а затем наносим второй слой и, выдержав 1-2 минуты, прикладываем платформу к баллону. Плотно прижимаем, фиксируем чем-нибудь тяжелым, и оставляем лодку для полимеризации клея на срок не менее 5 часов.

Также, рыбаки на них монтируют всевозможные модификации держателей для спиннингов.

Крепление датчика эхолота на транец

Большое количество моделей эхолотов имеют в своём комплекте крепление, которое позволяет фиксировать устройство. Чаще всего такие крепежи предусматривают стационарный монтаж устройства. Однако такой метод может являтся проблемой для людей, которые имеют несколько лодок или используют временно надувные лодки.

Чаще всего крепеж устанавливается на стойку транцевых колес, однако имеются и специальные устройства для лодок, которые не имеют транцевых устройств.

При покупке изделия необходимо уточнять данный момент. Крепления изготавливаются чаще всего из нержавеющей стали, что позволяет устройству служить длительное время, не зависимо от условий эксплуатации.

Отметим! Крепление устанавливается с помощью струбцина, где размещается специальный механизм, с помощью которого происходит регулировка глубины датчика. Крепления подходят для всех типов устройств.

Краткий обзор популярных моделей

Появление универсальных креплений датчиков эхолота не осталось незамеченным и рыбаки стали активно использовать их.

Причем наиболее удачные конструкции некоторых вариантов завоевали большую популярность.

Алюминиевое крепление датчика эхолота на транец лодки (TK-550)

Универсальный комплект деталей позволяет быстро закрепить датчик эхолота на транцевой доске любого маломерного плавучего средства.

В комплект входит:

Две насадки (пластмассовая и металлическая), обеспечивающих установку датчиков различной конструкции.
Алюминиевый кронштейн со струбциной.
Подвижная трубка.
Комплект необходимых крепежных деталей (винты, гайки, шайбы).
Рожковый ключ.

Сборка устройства и установка на него датчика осуществляется в порядке, оговоренном в прилагаемой инструкции. Собранное устройство с помощью струбцины крепится на транец в любом месте.

Глубина погружения обеспечивается с помощью подвижного соединения и фиксируется с помощью маховика.

В собранном виде быстросъемное телескопическое крепление позволяет:

без выполнения предварительных механических операций и использования специального инструмента закрепить датчик в том месте, где возможно получение оптимальных характеристик;
установить датчик на транец любой толщины;
плавно регулировать глубину погружения датчика в соответствии с условиями эксплуатации;
использовать датчик любой конструкции.

Держатель датчика эхолота с регулировкой угла (нерж.) DT-150H

На транец лодки или катера держатель крепится с помощью струбцины. Толщина транца значения не имеет. Все детали, входящие в комплект устройства, изготовлены из нержавеющей стали и характеризуются высокой прочностью.

В этот комплект также входят два коннектора, с помощью которых можно установить ультразвуковые датчики различной конструкции.

Держатель отличается от аналогичных устройств наличием механизма, позволяющего регулировать угол наклона трубки (с фиксированными положениями) и возможностью регулировки по высоте (глубине погружения).

Новинка: портативные установочные комплекты Humminbird MHX XNPT Portable Hardware

Компания Humminbird, изготавливая популярные крепления типа ТК-550 для трансдьюсеров, одновременно выпустила на рынок рыболовных аксессуаров ряд оригинальных креплений на присосках.

Крепление позволяет без проблем установить датчик на лодку, а при необходимости легко демонтировать его.

Крепление датчика эхолота на борт резиновой лодки KRL-300

Установочный комплект крепления датчика эхолота KRL-300 представляет собой модернизацию крепления типа ТК-550 и предназначено для установки практически любого ультразвукового датчика на бортах надувных резиновых или ПВХ лодок, в конструкции которых отсутствует транец.

Для этого кронштейн со струбциной, входящий в комплект устройства ТК-550, был заменен на специальную опорную деталь, изготовленную из высокопрочной пластмассы.

Эта опорная деталь приклеивается к борту лодки клеем, входящим в комплект устройства.

Для того, чтобы обеспечить необходимую перпендикулярность, рекомендуется предварительно вставить подвижную трубку в отверстие опорной детали и закрепить ее с помощью маховика.

Весь процесс сборки устройства и крепления датчика подробно описан в прилагаемой инструкции.

Важно для всех устройств крепления: чтобы избежать поломки датчика эхолота (или крепежного устройства в целом) при случайном столкновении с подводным препятствием, подвижная трубка не должна выступать за линию днища плавающего средства.
