Эхолоты Lowrance Hook 4x

Как искать рыбу?

В инструкции для эхолота не пишут, как с его помощью ловить рыбу. Те рыболовы, которые думают о покупке устройства, должны заранее узнать о способах его использования.

Рыбалка «с рельефа» является одним из наиболее распространенных способов использования эхолота. В его основе лежит поиск необычного рельефа дна. Это свалы, донные ямы.

Прибор показывает и перепады глубин. Хищную рыбу привлекают такие места, ведь она сидит в них в засаде. Сюда же стекается кормовая рыба, которая интересует хищников.

Можно ловить рыбу с прибрежного свала, это наиболее простой способ поймать ее с помощью эхолота «с рельефа». Свалы есть на любом водохранилище, а прибрежный — достаточно протяженный участок. Чтобы определить направление падения, рекомендуется сделать замеры в нескольких местах.

Затем делают постановку, существует 3 способа. Это не только на свал или мель, но и глубину. На практике можно использовать любой вариант. Когда область будет исследована, следует двигаться по свалу дальше. Если нет поклевок в одном месте, это не значит, что результат указывает на некорректность действий рыбака.

Другие способы ловли с использованием эхолота похожи. Часто рыбу ловят «из-под бели». С помощью устройства можно найти косяки кормовых рыб, такие объекты привлекают хищных обитателей глубин.

Используя этот способ, рыбаки захватывают самые большие трофеи. Это крупные щуки, окуни и судаки. Тактику хорошо применять осенью, когда кормовая рыба перемещается по водоему большими стаями, уходя на более глубокие участки водохранилища.

При поиске рыбы не стоит концентрировать внимание на редко разбросанных значках рыб или точках. Рыбака должна заинтересовать «сплошная стена», которая представляет собой концентрацию «бели».

Информация на экране

Поиск рыбы эхолотом отличается эффективностью, но работа с изображением на экране должна основываться на информации том, сколько лучей имеется у устройства. Если 1, то картинка будет плоской, и движение объектов будет показано линией. Подъем рыбы к приманке покажет дугу.

Устройство с 2 лучами формирует на экране более четкое изображение, а трехлучевой эхолот показывает на экране положение объектов в пространстве. Многолучевые модели показывают трехмерное изображение.

Четко видна рыба — объект на экране эхолота с карплоттером, который объединил навигатор с эхолокацией.

На практике все проще

Должен Вас обрадовать. На воде все будет гораздо проще, чем написано в статье или, если объяснять словами «на пальцах», или показывать в деморежиме. Многие, казалось бы, непростые вопросы отпадут сами собой, как только вы включите его и начнете двигаться по водоему. Далее стоит заметить, что обучение, как я уже говорил, даже лучше проводить не от теории к практике, как рекомендуется классиками теории методики преподавания, а наоборот. То есть, вначале мы берем и «слепо» тестируем, руководствуясь скорее интуицией, чем знаниями. Затем у нас появляются конкретные вопросы, дальше в источниках или при беседе со специалистами мы ищем на них ответы. Снова практика, снова вопросы и снова ищем ответы. Поэтому, даже лучше, если Вы уже какое-то время попрактиковались с эхолотом и теперь разбираетесь, читая эту статью.

Если что-то не понятно особо не расстраиваетесь, уверяю Вас, со временем после определенной практики это будет элементарно просто и понятно. Просто пропускайте глазами, читая дальше, и перечитайте это же где то через 10-15 рыбалок.

Но для начала все-таки стоит понять основы.

Принцип работы эхолота — максимально коротко

Важный вопрос, рекомендую напрячься и вникнуть. Это поможет в дальнейшем успешней понимать его изображения. Тем более все очень просто: как дважды два.

Итак, датчик излучателя посылает звуковые щелчки (импульсы) в сторону дна.

Импульс на своем пути встречает разные предметы и наконец, достигает дна и отражается обратно к датчику излучателю, который теперь его принимает обратно. По пути ко дну и обратно импульс собрал разную информацию: количество, размеры и плотность предметов в толще воды и наконец, самого дна. Голова, точнее ее процессор, обрабатывает собранную им информацию и выводит на дисплей в виде движущейся, графической картинки. Что-то на подобии кардиограммы сердца.

И здесь следует учитывать один очень важный момент: не зависимо от скорости движения вашего плавсредства, от полной остановки до максимальной скорости, экран эхолота будет прокручивать картинку с одной и той же запрограммированной скоростью. И у пользователя возникает справедливый вопрос: «Мы же стоим на месте, а картинка движется! Как так?» Причем, если под лодкой в конусе луча рыба или снасть, то на экране пойдет длинная полоса, и у начинающего пользователя создастся впечатление, что это что-то огромное. На самом деле импульс многократно отскакивает от одного и того же предмета, а экран вынужден его постоянно показывать.

А теперь предположим, что по тому же предмету мы пройдем на скорости 5 км/ч импульс отразится от нашего предмета (рыба, коряга, трава, сетка) всего лишь несколько десятков раз. И на экране появится, скорее всего, так называемая дуга или пятно определенного размера. А если мы пройдем потом уже предмету со скоростью 20 — 50 км/ч, то луч успеет ударить по предмету всего пару раз. И он изобразится совсем маленькой и короткой дужкой. А может и вовсе не успеет отобразиться, если предмет небольшой, а скорость высокая. Причем, во всех трех случаях экран будет прокручиваться с единой скоростью.

Прохождение по косяку рыбы с очень малой скоростью 1-3км/ч. После «наезда» на рыбу лодка затормозила, и правый край косяка еще сильнее растянулся.

А это та же рыба просканированная на нормальной скорости 5-7 км/ч. Полосы (рыбы) стали короче и в целом меньше по размеру.

Общий вывод таков: если на практике не получилось пройти по объекту с оптимальной скоростью, то хотя бы нужно учитывать выше описанное явление, то есть делать поправку на скорость. В 2Д эхолотах есть настройка «скорость прокрутки экрана». Её можно подрегулировать таким образом, чтобы субъективное ощущение движения лодки над дном совпадало со скоростью прокрутки экрана. На эхолотах-сканерах DSI, LSS и HDI настройка скорости прокрутки отсутствует. Не знаю, как это достиг производитель, но на практике создается такое впечатление, что эти эхолоты сами как-то делают поправки на нашу скорость движения и рисуют картинку максимально (насколько это возможно) правдоподобную, несмотря на наши огрехи в управлении лодкой.

Преимущества Lowrance X-4 Pro:

Передовая конструкция приемника обеспечивает превосходную детализацию и четкое отображение объектов.

Высококонтрастный дисплей обеспечивает легкую считываемость информации даже под прямыми солнечными лучами.

Автоматическое и ручное управление.

Двухлучевой датчик с выбором частоты (83 или 200 кГц)

Возможность измерения температуры воды.

Компактный и влагозащищенный корпус.

Идеально подходит для ловли рыбы в пресной и морской воде.

Размер корпуса: 14,7 см. х 10,8 см. х 6,6 см.

Корпус: герметичный, водонепроницаемый, подходящий для морской эксплуатации.

Дисплей: 4″ (10.16 см).

Разрешение диспея: 240 x 160 пикселей

Входная мощность: 10 до 17 Вольт постоянного тока

Потребляемый ток: 170 мА (с включенной подсветкой); 240 мА (с выключенной подсветкой)

Резервная память: встроенная память хранит настройки эхолота, когда прибор выключен.

Частота датчика: 83/200 кГц.

Передатчик: 1500 Вт пиковая мощность (обычно); 188 Вт мощность RMS (типичный)

Глубина эхолокации: до 305 метров

Звуковая сигнализация: о достижении глубины, обнаружении рыбы

Автоматический выбор диапазона измерений: есть, с мгновенным обновлением информации на экране

Auto bottom track: есть

Zoom bottom track: есть

Функция определения температуры воды на поверхности: есть

Преобразователь (тран-дюсер) эхолота

Преобразователь является важнейшим элементом, входящим в состав эхолота, поскольку именно от него зависят основные рабочие параметры и характеристики. Существуют различные разновидности, но для рыбалки используются в основном только пьезоэлектрические преобразователи, поскольку они занимают небольшое количество места.

Данный элемент выполняет следующие задачи:

1. Трансформация электрической энергии импульсов с высокой частотностью в ультразвуковые волны.
2. Обратное преобразование эхо-импульсов, отраженных от подводных объектов, в электрические сигналы.

Основным элементов преобразователя является кристалл, который может быть изготовлен из различных материалов, чаще всего для этих целей используется титанат бария. Он обладает цилиндрической формой и имеет металлизированное покрытие.

Данный элемент убирается в специальный корпус, изготовленный из металла, но обладающий хорошей звукопроводимостью.

Для рыболовных эхолотов применяются различные виды преобразователей, они классифицируются в зависимости от следующих особенностей:

1. Состав данных, которые данное устройство предоставляет пользователю.
2. Вид металла, из которого изготавливается корпус.
3. Число используемых лучей.
4. Место монтажа устройства на плавательном средстве.

Состав данных

Главной функцией, которую выполняют преобразователи, является получение и передача информации о глубине, на которой находятся различные подводные модели. В корпуса некоторых новых моделей монтируются основные датчики, меняющие получаемых состав данных.

С их помощью можно получить следующие сведения:

1. Температура воды.
2. Скорость течения.
3. Скорость движения плавательного средства.

Материал

Для изготовления преобразователей обычно используются следующие разновидности материалов:

1. Высокопрочный пластик. Такие модели подходят для монтажа на суднах с корпусом из металла или стеклопластика, их не рекомендуется устанавливать на деревянных поверхностях, поскольку древесина склонна к набуханию под воздействием влаги и способна раздавить преобразователь.
2. Латунь. Этот металл отличается хорошей прочностью, поэтому установка таких преобразователей может осуществляться на суднах с деревянным корпусом.
3. Бронза. Такие преобразователи являются универсальными, но рекомендуется воздержаться от их установки на суднах с металлическим корпусом, поскольку в месте соприкосновения может возникнуть электрохимическая реакция, которая приведет к деструкции обеих поверхностей.

Количество лучей

Важным критерием классификации преобразователей является количество используемых лучей, в соответствии с этой особенностью можно выделить 4 основные группы:

1. Однолучевые преобразователи раньше включилась в устройство всех эхолотов, но сегодня они считаются устаревшим вариантом, который используется все реже.
2. Двухлучевые преобразователи во время функционирования используют сразу две частоты – 50кГц и 200кГц. Это наиболее распространенный вариант, такие устройства могут работать на одной или сразу на двух частотах.
3. Трехлучевые преобразователи являются инновационным вариантом, который встречается только в некоторых наиболее современных эхолотах, они необходимо для увеличения зоны просмотра.
4. Шестилучевые преобразователи не особо распространены и популярны, связано это с высокой стоимостью и недавним появлением на рынке. Они позволяют создавать псевдотрехмерную картину обзора.

Место установки

Последним критерием деления преобразователей является место их монтажа, всего существует три способа:

1. Установка устройства на дне плавательного средства.
2. Установка устройства на транце.
3. Установка устройства на внутренней стороне корпуса плавательного средства.

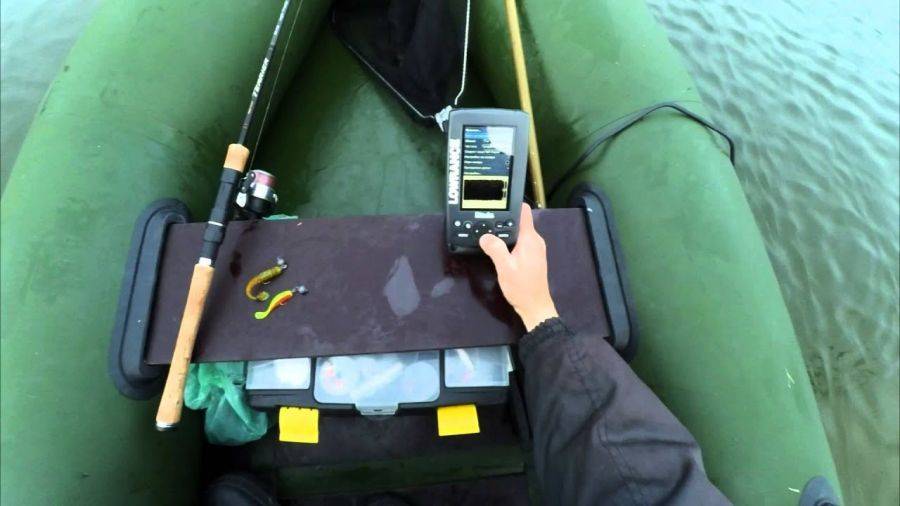

Использование эхолота при рыбалке с лодки

Чтобы рыбалка была эффективной, к ней нужно тщательно готовиться. Разные виды оснастки, удилище – половина успеха, но если рыбак будет дополнительно пользоваться эхолотом, то вероятность большого улова возрастает в несколько раз.

Этот прибор необходим для исследования рельефа дна, что облегчает выбор места для расстановки сетей или использования других приспособлений. В качестве приятного дополнения эхолот для рыбалки с лодки показывает наличие рыбы поблизости и ее размер. С эхолотом не страшно отправляться на новое место, ведь с ним можно буквально «заглянуть» под воду и оценить текущую ситуацию.

В магазинах предложено много разных вариантов, поэтому необходимо ознакомиться с функциями и техническими характеристиками.

Принцип работы и устройство эхолота

Эхолот – это устройство для определения рельефа дна. Его относят к навигационной системе и сначала его применяли в военных целях, а именно для выявления вражеских субмарин. Сегодня аппарат получил широкое распространение среди рыбаков и у желающих прокатиться на лодке по незнакомым водоемам.

Устройство имеет некоторые особенности, обеспечивающие его работу:

• корпус;
• кристалл для преобразования и трандюсер;
• антенна;
• дисплей;
• кнопки управления;
• излучатель;
• аккумулятор.

Принцип работы эхолота основан на передаче электроимпульсов в воду. Излучатель этих импульсов погружен в воду: закреплен на корпусе лодки, присоединен через провод, запущен радиомаячок.

Излучаемые волны, в свою очередь, преобразуются в звуковые волны и при столкновении с препятствием возвращаются обратно, передавая информацию на дисплей. Учитывая, что скорость звука в воде постоянная, то прибор точно определяет:

1. Рельеф дна (впадины или острые выступы).
2. Расположение рыбы, ее размер или расстояние до косяка.

Эхолоты посылают волны разной частоты: высокая выводит четкое изображение на экран, но область изучения небольшая. Низкие частоты позволяют рассмотреть текущее состояние под водой в общих чертах, потому что из-за возникающих помех картинка «смазывается».

Сама картинка – вертикальная развертка, позволяющая изучить глубину водоема и положение рыбы. Горизонтальная позволяет оценить произошедшие изменения за определенное время.

Как рыбачить с эхолотом?

После включения эхолота выбор настроек происходит автоматически, однако иногда может потребоваться ручная регулировка. На неглубоком водоеме наиболее удачной считается частота 192 Герц. Угол обзора при такой настройке составляет 20–24 градуса.

Самые простые модели обозначают рыбу дугой, а современные эхолоты определяют места скопления рыбы, а размер рыбы влияет на четкость само́й картинки (чем больше – тем лучше).

Чтобы работа с эхолотом была эффективной необходимо определить личные удобные настройки, а также учитывать повадки рыбы, которые зависят от ее породы.

Безусловно, эхолот облегчает поиск рыбы в незнакомом водоеме и «ведет» рыбака к удачным местам, но не сажает ее на крючок. Без качественного снаряжения , приманки и учета времени суток — поймать рыбу навряд ли удастся.

Способы крепления сонара к лодке

Существует несколько способов крепления сонара к лодке:

1. Фиксация на внутренней поверхности на эпоксидный клей подойдет для пвх лодок, однако возможны сложности, связанные с измерением глубины и четкостью картинки на экране.
2. Крепление через кронштейн на транец. Такой метод доступен тихоходным лодкам, а конструкция защитит от повреждений, если на пути встречаются препятствия. Этот метод можно отнести к самым удобным и доступным, но использовать его на моторной лодке нельзя. Волны, создаваемые гребными винтами, создают сильные помехи.
3. Сквозное крепление предполагает монтаж преобразователя ко дну лодки через отверстие. Такой способ исключает помехи и дает возможность полноценно использовать эхолот в работе.

Особенности модели и дополнительные функции

Это эхолот-картплоттер с встроенным GPS. Устройство способно запоминать маршруты, перспективные точки и прочие подобные места, давая возможность вернуться точно в то же место на следующий раз.

Среди прочих особенностей эхолота стоит отметить:

• Технологию Advanced Signal Processing, суть которой – автоматическая регулировка настроек датчика. Она обеспечивает максимально подходящие режимы работы датчика в конкретных условиях без вмешательства рыболова.
• Устройство имеет встроенный датчик температуры, а также может издавать звуковые сигналы в случае обнаружения рыбы или при достижении плавательным средством заданной глубины.
• Меню полностью русифицировано, что позволяет быстро настроить 4x mid high downscan.
• Как у большинства подобных устройств имеется функция Fish ID, которая выводит информацию об обнаруженной рыбе на экран в виде соответствующих значков.
• У эхолота есть разъем для подключения карт памяти, что позволяет записывать и хранить большое количество картографических данных с указанными уловистыми точками или обнаруженными перспективными местами для рыбалки.

Особенно ярко преимущества использования качественного эхолота раскрываются на спиннинговой рыбалке с лодки

Многие рыболовы также отмечают простоту устройства. Для того чтобы его собрать и подготовить к работе, если есть опыт использования подобных приборов, можно даже не смотреть в инструкцию. Все понятно на интуитивном уровне.

Также Lowrance Hook 4x имеет возможность выбора как используемого языка, так и единиц измерения. Если английский язык для многих не является серьезной проблемой, то ориентироваться на футы для подавляющего большинства рыболовов крайне неудобно. Возможность перейти на метрическую систему – несомненный плюс.

Среди недостатков некоторые рыболовы называют недостаточную для яркого солнечного дня яркость экрана (существует мнение, что в солнечную погоду экран сильно бликует), а также его ограниченную защиту от влаги, несмотря на то что эхолот считается влагозащищенным. Есть и еще одно замечание к экрану – многие рыболовы считают, что эхолот существенно выиграл, если бы диагональ дисплея была хоть на 1 дюйм больше.

Дружите с нами

Оставить отзыв

а какой аккумулятор нужен для такого эхолота?

Kapitan.UA Вот такой http://kapitan.ua/product/akkumuljator-dlja-eholota-gemix-lp12v-45ah-/

Добрый день,а датчик эхолота(трансдьюсер) идёт в комплекте с эхолотом,или его нужно покупать отдельно?

Kapitan.UA Датчик входит в комплект, но данный эхолот снят с производства и более не поставляется на территорию Украины. «Наследником этого эхолота является модель Lowrance Elite-3x.

А кейс под него есть. Или футляр какой то?

Kapitan.UA. Добрый день. Данный эхолот поставляется в собственной упаковке. Дополнительных опций, таких как кейс либо футляр для транспортировки и хранения в стандартную комплектацию не входит.

Добрый день. Подскажите, а глубину и температуру только в западной системе измерения показывает или можно настроить в привычной нашей, т.е. метры и градусы Цельсия. Заранее спасибо.

Добрый день,данный эхолот показывает температуру в привычных для нас единицах измерения -глубину в Метрах и температуру воды в Цельсиях.

14 октября 2013

Отчет:-ехолот в работе проверен,все отлично рисует.Рекомендую Спасибо Kapitan.ua

23 сентября 2013

Добрый день!Спосибо капитану за доставку ехолота,заказал и на следущий день получил,подарки порадовали,так как у других нужно покупать отдельно акомулятор и струбцыну,а здесь за туже цену все ето есть.Правда еще не проверял на воде,так как работа не дает.Собираюсь на выходных,отчет по работе напишу

http://online-lowrance.ru/info/articles/obzor_ekholota_lowrance_hook_4x_mid_high/http://avtogsm.ru/lowrance-x4-pro-p6737.htmlhttp://kapitan.ua/product/eholot-lowrance-x-4-pro/comments/

Как настроить эхолот

Как показывает моя практика, большинство

рыбаков, пользуются так: на воде включают и после рыбалки просто выключают. Всё! Конечно так тоже можно пользоваться, но не мешало хотя бы один раз почитать инструкцию к устройству. Уверяю Вы узнаете много интересного о своём эхолоте, а тем более картплоттере. После первого включения, хотя бы элементарно нужно настроить «язык», «чувствительность», переключить на «метрическую» систему. Очень желательно увеличить до максимума «частоту импульса», и чуть увеличить «скорость прокрутки экрана». Остальное, что не понятно, ставить на «Авто» или как установлено по умолчанию. Но все-таки, даже при такой простоте, несколько важных, элементарных правил нужно соблюсти. Не пожалейте времени для изучения действия устройства на местности. Устройство может ошибаться. Это касается определяемой плотности грунта и наличия предметов, которые можно принять за рыбу. Поэтому картинку на мониторе желательно анализировать, в том числе, регулируя чувствительность датчика. Не забывайте о том, что прибор в постоянном режиме выдает на экран динамичную картину, самые ранние результаты его работы показаны на экране слева, а последние данные — справа. Даже во время стоянки устройство работает. И всегда помните — если на экране постоянно отражается горизонтальная линия, она означает неизменную глубину, а вовсе не то, что под вами — плоское дно.

Как пользоваться эхолотом

Эхолотом Лоуренс Элит 4х ЧИРП эффективно может пользовать и новичок, и профессионал рыболовецкого ремесла. Для этого предусмотрено несколько режимов управления прибором: автоматический и пользовательский. Второй требует самостоятельной настройки.

Использование эхолота Lowrance Elite 4x CHIRP в автоматическом режиме

Пользоваться эхолотом Лоуренс можно со дня покупки и без владения какими-то специальными навыками или знаниями. Программное обеспечение Lowrance позволяет использовать эхолот Lowrance Elit 4 x CHIRP в автоматическом режиме.

Для активации прибора нужно лишь нажать клавишу Power (PWR). После этого на дисплее будет появляться информация о состоянии дна, о рельефе, о наличии морских (речных) обитателей. По окончании рыбалки нужно не забыть выключить эхолот.

Пользовательская настройка эхолота Lowrance Elite 4x CHIRP

Настройку Лоуренс Elite 4 CHIRP можно провести самостоятельно. Для этого нужно зайти в пункт MENU. Далее будет полезно выбрать язык пользовательского интерфейса. Предустановленный язык меню — английский. Перечень доступных языков обширный. Реализована возможность установки русскоязычного меню.

При помощи перемещения по меню можно выбрать те характеристики параметров, которые пользователь считает оптимальными. Можно настроить шкалу глубины, температуры, режим отображения дна, дуги рыбы и прочие параметры.

В любой момент можно вернуться к заводским настройкам и работе эхолота в автоматическом режиме.

Датчик

Эхолот Lowrance Hook 4 оснащен датчиком, поддерживающим все передовые технологии.

Технология CHIRP, или Compressed High-Intensity Radiated Pulse, подразумевает то, что эхолот издает не один импульс, а серию. При этом каждый импульс в серии – со сдвигом по частоте. Это обеспечивает высокую защищенность от помех и гораздо большую детализацию рельефа дна по сравнению с более дешевыми моделями.

Функция DownScan, которая также доступна для этого датчика, информативна при активном поиске рыбы, ведь в таком режиме эхолот генерирует довольно узкий импульс, и в случае, если лодка находится на одном месте, большое количество рыбы может попросту не попасть в луч.

Вариант DownScan Overlay – это сочетание CHIRP и DownScan, что позволяет получить на экране максимально детальную картину того. Это происходит на дне и в толще воды. При этом наличие функции разделения экрана позволяет выводить как наложенное друг на друга CHIRP и DownScan изображение, так и вывести каждый вариант раздельно.

Частоты датчика зависят от режима работы – 83/200 кГц в режиме CHIRP, с углами расхождения луча 60 и 20 градусов, и 455/800 кГц при активированном режиме DownScan Imaging. Захват лучей в таком случае 57 и 38 градусов.

Эхолоты Lowrance

Улучшенный поиск рыбы

• автоматическая настройка Lowrance ASP (Advanced Signal Processing — расширенная обработка сигнала) для отображения наилучшего качества картинки практически при любых состояниях воды;
• функция Grayline улучшает просмотр разделенных целей и определяет состав/твердость дна;
• Lowrance Advanced Fish I.D. (усовершенствованная функция распознавания рыбы) — символы рыбы с FishTrack — функцией определения глубины до каждой цели;
• автоматическое отслеживание диапазона глубины с быстрым обновлением экрана;
• автозум эхограммы дна для маркировки целей;
• выбор режима глубоководье, мелководье и сигнал определения рыбы.

Особенности модели и дополнительные функции

Это эхолот-картплоттер с встроенным GPS. Устройство способно запоминать маршруты, перспективные точки и прочие подобные места, давая возможность вернуться точно в то же место на следующий раз.

Среди прочих особенностей эхолота стоит отметить:

• Технологию Advanced Signal Processing, суть которой – автоматическая регулировка настроек датчика. Она обеспечивает максимально подходящие режимы работы датчика в конкретных условиях без вмешательства рыболова.
• Устройство имеет встроенный датчик температуры, а также может издавать звуковые сигналы в случае обнаружения рыбы или при достижении плавательным средством заданной глубины.
• Меню полностью русифицировано, что позволяет быстро настроить 4x mid high downscan.
• Как у большинства подобных устройств имеется функция Fish ID, которая выводит информацию об обнаруженной рыбе на экран в виде соответствующих значков.
• У эхолота есть разъем для подключения карт памяти, что позволяет записывать и хранить большое количество картографических данных с указанными уловистыми точками или обнаруженными перспективными местами для рыбалки.

Особенно ярко преимущества использования качественного эхолота раскрываются на спиннинговой рыбалке с лодки

Многие рыболовы также отмечают простоту устройства. Для того чтобы его собрать и подготовить к работе, если есть опыт использования подобных приборов, можно даже не смотреть в инструкцию. Все понятно на интуитивном уровне.

Также Lowrance Hook 4x имеет возможность выбора как используемого языка, так и единиц измерения. Если английский язык для многих не является серьезной проблемой, то ориентироваться на футы для подавляющего большинства рыболовов крайне неудобно. Возможность перейти на метрическую систему – несомненный плюс.

Среди недостатков некоторые рыболовы называют недостаточную для яркого солнечного дня яркость экрана (существует мнение, что в солнечную погоду экран сильно бликует), а также его ограниченную защиту от влаги, несмотря на то что эхолот считается влагозащищенным. Есть и еще одно замечание к экрану – многие рыболовы считают, что эхолот существенно выиграл, если бы диагональ дисплея была хоть на 1 дюйм больше.

Общие сведения о моделях

Каждый раз, выбирая тот или иной товар, хочется, чтобы он был и дешевый, и надежный. Это в равной степени касается абсолютно всех покупателей, независимо от их уровня доходов, и всех видов продукции, независимо от их ценовой категории. Американская компания Lowrance, уже более 60 лет занимающаяся выпуском эхолотов, именно так позиционирует свои популярные модели эхолотов серии «Х».

Эта серия присутствует на рынке уже более десятка лет. В настоящее время производство её прекращено, однако успех линейки был такой, что эхолотов было произведено более чем достаточно.

В настоящее время еще относительно большое их количество до сих пор не распродано. Данные эхолоты представляют собой недорогие приборы, обладающие тем не менее достаточной функциональностью, которой вполне хватает для оценки подводной обстановки.

Среди большого количества других моделей эхолотов трудно найти более приемлемый вариант по соотношению цена/качество. А известное имя их производителя является гарантией того, что данное приобретение не будет пустой тратой средств.

В настоящее время эхолоты Lowrance X-4 можно купить в Москве примерно за 130–150 долларов. Цена версии X-4 Pro будет несколько выше: порядка 150–170 долларов.

Технические характеристики

• Размеры: 9,6х16,8х5,6 сантиметров;
• Экран: 4,3 дюйма, 272х480 пикселей, 65,5 тысяч цветов, есть подсветка;
• Питание: 12В, от сети;
• Трансдьюсер: в комплекте, крепление универсальное, длина кабеля 6 метров;
• Количество лучей: 4
• Выходная мощность: 500 Вт;
• Частоты: от 83 до 800 кГц, зависит от режима;
• Глубина сканирования: 305 метров, 91 метров в режиме DownScan;
• Охват: до 60 градусов;
• Датчик скорости: есть;
• Определение структуры и рельефа дна: есть;
• Звуковая сигнализация: есть;
• Класс влагозащиты: IPX7 (стандартный для эхолота показатель);
• Отсутствуют: GPS, карты, маршруты, путевые точки.

Также у эхолота Lowrance Hook-4x Mid/High/DownScan есть следующие особенности и функции:

• Технология DownScan, которая может великолепно отображать структуру дна;
• Использование технологии CHIRP;
• ASP – Advanced Signal Processing. Это помогает избегать помех и автоматически контролировать и балансировать чувствительность. Нет необходимости в ручной подстройке;
• TrackBack – у Lowrance Hook-4x Mid/High/DownScan нет поддержки SD-карт, но есть внутренняя память. А TrackBack позволяет просматривать эхограммы.

Относительно отсутствия поддержки SD-карт стоит рассказать отдельно. Соответствующего слота нет, но есть порт NMEA 0183, который используется в навигационных устройствах. То есть, эхолот можно подключить к ПК, если использовать необходимое программное обеспечение.

Функция FISH ID (распознание обнаруженной рыбы)

В паре с функцией FISH TRACK работает функция FISH ID, предназначенная для идентификации обнаруженной рыбы. Принцип работы этой функции состоит в том, что обнаруженные объекты, удовлетворяющие некоторым условиям, отождествляются эхолотом с рыбой. Процессор, стоящий на борту эхолота, анализирует получаемые сигналы, отсекая различные помехи от дна водоема, термоклин и прочее и оставшиеся объекты выводит в виде символов, изображающих рыбу. Подчеркнем, что рыба изображается символами, а не её реальными очертаниями. Для оценки габаритов обнаруженной добычи служит ряд символов, сопоставимый с её размерами. То есть самая мелкая рыба отобразится маленьким значком, крупнее, более крупным, и так далее. К сожалению, не исключены случат введения в заблуждение процессора эхолота, не смотря на всю его точность. Например, в некоторых ситуациях, за рыбу могут быть приняты отдельно плывущие ветки деревьев, черепахи, пузыри воздуха. Но, как показывает практика, эти ситуации довольно редки.

Современный эхолот от известного бренда Lowrance

Каждый рыболов гордится хорошим уловом, но чтобы рыбалка увенчалась успехом, очень часто необходимо специально подготовиться, чтобы не надеяться на удачу. Оказать существенную помощь во время рыбной ловли может рыбопоисковый эхолот, который способен «заглянуть» под толщу воды и «рассказать» о рельефе дна и местах расположения подводных обитателей. Современные эхолоты имеют довольно много различных дополнительных функций, которые позволяют сделать поиск рыбы еще более комфортным. Одной из таких моделей является эхолот Lowrance X-4 Pro, разработанный компанией Lowrance, которая является одним из мировых лидеров в области электроники для рыбной ловли. Компания существует уже на протяжении 50 лет, постоянно радуя потребителей инновациями и совершенствованием технологий.

Описание Lowrance X-4 Pro

Перед тем как рассмотреть про этот эхолот отзывы рыбаков, стоит взглянуть на те параметры, которыми его наделила известная компания Lowrancе, уже более 50-ти лет занимающаяся конструированием электроники для судоходства. Прежде всего, глядя на Lowrance X-4 Pro, отмечаешь его компактность, что делает удобным его использование, как летом с лодки, так и зимой на льду.

Второе, что бросается в глаза, – обилие кнопок. Это зачастую подразумевает необходимость осуществления многих тонких настроек, что немного пугает потенциального покупателя, зашедшего в магазин рыболовных товаров приобрести себе такого электронного помощника. Действительно, опций здесь хватает, но все они заранее настроены на оптимальные значения, а корректировка наиболее значимых из них осуществляется довольно просто, да и идущая в комплекте подробнейшая инструкция не даст запутаться.

Приятным моментом, оказался тот факт, что случайно прерванная работа эхолота никак не сказывается на внесенных пользователем изменениях, так как они сразу же сохраняются и заносятся в память.

Как уже упоминалось, работа эхолота базируется на использовании двух лучей, зондирующих глубину воды– 83 и 200 kГц. Один из них имеет угол захвата в 120, а другой в 60 градусов. Мощности в 1,5 кВт вполне хватает, чтобы получать точную информацию о рельефе дна на глубине до 300 метров, и это при высокой скорости плавательного средства.

Такие параметры заставляют многих рыбаков этот эхолот купить не только для ловли на пресной воде, но и для использования его на море. Кроме того, Lowrance X-4 Pro пригодится и на мелководье. Перенастроив его чувствительность, можно изучать дно всего лишь на глубине в 1м. Весьма важный момент, так как, изучая разные торговые марки эхолотов, можно заметить, что далеко не все отдельные модели этого сегмента предусматривают такую неоценимую для зимней рыбалки функцию.

Также Lowrance X-4 Pro содержит множество полезных режимов для детализации дна (zoom) и поиска рыбы (ASP, FishSymbol I.D, FishTrack, GRAYLINE). Чтобы не пропустить рыбное место предусмотрен даже специальный, извещающий рыбака звуковой сигнал. Напоследок надо заметить, что выбирая этот эхолот, цена в среднем на него составляет всего лишь 6-7 тыс. рублей.

Приняв во внимание описанные выше возможности этого устройства, заключенные в надежный корпус (уровень защиты – IP67), несложно представить, почему его так активно раскупают. Но, так ли все хорошо обстоит на самом деле? Чтобы выяснить этот, несомненно, очень важный момент, были отобраны десять ресурсов из Сети, которые содержат про этот эхолот отзывы наиболее содержательного характера

Как выбрать эхолот?

Чтобы облегчить проблему выбора, появился этот обзор, в основу которого будет положен важный критерий оценки, которую получает эхолот – отзывы его владельцев. На их основании, опытным путем удалось установить, что в средней ценовой категории наметился лидер продаж. Это Lowrance X-4 Pro.

Данная модель стала следующим эволюционным витком, появившись вслед за Lowrance X-4. Основное различие между ними заключается в том, что работа эхолота с приставкой Pro основывается на использовании двух сканирующих лучей!

Исходя из этого, за довольно незначительную сумму компания Lowrance сумела вывести простую формулу успеха, предложив уже проверенный в работе прибор, который еще и может похвастать двумя лучами. Таким образом, нетрудно понять, почему каждый интернет магазин рыболовных товаров, торгующий эхолотами, считает нужным выделить на своих витринах место под эту модель.
