Эхолот пиранья (Humminbird PiranhaMAX 220)

Какие эхолоты и возможности предлагает компания Humminbird?

• Максимальная глубина сканирования: 100-400 м.
• Угол обзора: 20-180°.
• Мощность излучателя: 100-500 Вт.
• Дисплей: монохромный или цветной.
• Количество частот: 1-6.
• Количество лучей: 1-3.
• Типы устройств: эхолот, эхолот-картплоттер, картплоттер.

Эхолотами называют специальные электроприборы, общая функция которых – сканирование толщи воды. С помощью эхолотов можно узнать глубину на определенном участке водоема, рельеф и характер дна, наличие рыбы.

Картплоттеры – приборы, используемые для работы с водными картами. Основные функции таких устройств заключаются в определении местоположения, фиксировании маршрутов и отдельных точек на водоеме.

Эхолоты-картплоттеры совмещают в себе возможности и обычного эхолота, и картплоттера.

Статья в тему: функции эхолотов

Глубина сканирования означает показатель максимальной глубины, на которой эхолот ещё достаточно хорошо «видит» объекты. Оптимальный запас – 20% от максимальной глубины всего водоема.

Общий угол излучения. Важнейший параметр именно в контексте поиска рыбы с помощью эхолота. Чем угол излучения больше, тем меньше шанс того, что некоторая рыба пройдёт незамеченной под лодкой.

Если же требуется, прежде всего, исследовать донный рельеф, широкоугольные эхолоты оказываются менее эффективными. В некоторых многолучевых моделях встроенные излучатели характеризуются разным углом обзора.

Количество частот. Высокие частоты уместны при достаточно быстром движении лодки, способны обеспечивать высокое разрешение. Низкие частоты более «дальнобойные», характеризуются большей шириной захвата. Некоторые эхолоты имеют функцию комбинирования или выбора разных частот для определенных условий.

Количество лучей излучения. Трёхлучевые устройства, как правило, имеют один вертикальный луч, призванный предоставлять данные о глубинах и донном рельефе, и два широких боковых луча, которые позволяют обнаруживать рыбу и иные подводные объекты.

Отзыв: Эхолот Humminbird PiranhaMax 220 — Отличная штука,а главное полезная вещь в рыбалке!

Так как очень люблю рыбалку и превратил это в хобби, мною примерно 2 года назад был приобритен этот эхолот. Конечно разбирался я в нем долго, но потом все пошло как по маслу.

Основною особенностью данного эхолота считаю хорошее разрешение экрана 240 x 160 пикселя. Также как оказалось очень простое управление всеми настройками эхолота. Максимальная глубина 270 метров, мощность 200 Вт.

Хотелось бы не много расказать об особенностях эхолота. Меню на русском языке, технология Fish с отображением глубины рыбы и трехуровневая подсветка для ночной рыбалке.

На фото выше размещена полная комплектация эхолота. Вообщем штука очень удобная, особенно для тех кто ездит на большие водоемы. Я им пользуюсь на водохранилище.

источник

Обзор модели

Американская компания Хамминберд уже 40 лет производит эхолоты. Эхолот Humminbird PiranhaMAX 220 считается самой совершенной моделью линейки Piranha. Прибор имеет два луча для лучшего обозрения водного пространства. С помощью направления лучей в разные стороны можно качественно осмотреть водоем и обнаружить скопление рыбы. Два разнонаправленных луча позволят увидеть большую поверхность дна, изучить его структуру, рельеф. Дисплей эхолота (LCD) имеет хорошее разрешение, которое позволяет увидеть отображаемую на экране картинку в подробностях, не напрягая зрение. Подсветка экрана обеспечит обзор в тёмное время суток. Корпус эхолота является ударопрочным и влагостойким. Эти качества позволят не бояться уронить или намочить эхолот. Этот двухлучевой эхолот имеет широкое предназначение, может использовать даже в самых сложных условиях. Изменение температурного режима, погодные условия – не помеха работе эхолота. Он также четко будет отображать информацию на монитор. Максимально возможная глубина исследования датчика –270 метров.

Как пользоваться эхолотом

Для того чтобы начать пользоваться эхолотом, его необходимо установить.

Использование эхолота Humminbird PiranhaMAX 220 не представляет проблем даже для начинающих рыболовов. Настройка устройства включает:

• для начала нужно выбрать место для установки устройства. Дисплей эхолота должен быть расположен так, чтобы была возможность спокойно просматривать, что на нем отображается. Лучше установить эхолот под углом к прямым солнечным лучам, несмотря на то, что он имеет защиту от них;

• обязательно нужно оставить место для прокладки кабеля от места установки дисплея;

• необходимо установить дисплей и отрегулировать угол наклона;

• подключить питание;

• провести настройку дисплея и можно приступать к работе.

По сути, основная задача при установке опустить датчик в воду и настроить экран.

PiranhaMAX 220

В ПОДАРОК: Аккумуляторная батарея.

Эхолот от компании Humminbird с улучшенным разрешением экрана по сравнению с PiranhaMAX 15. Эхолот Humminbird PiranhaMAX 220 – это самая совершенная модель серии. Этот эхолот обладает двухлучевым излучателем, что позволяет видеть большую поверхность дна, а значит находить большее количество рыбы.

Эхолоты Humminbird PiranhaMAX 220 обладают характерными для Humminbird функциями, такими как Fish ID + (определение размера рыбы) , Structure ID (отображение структуры дна), Zoom (увеличение), Bottom Black View (дно отображается как черная полоса).

Эхолоты Humminbird Piranha имеют отличный LCD дисплей с подсветкой и высоким разрешением, а также прочный водонепроницаемый корпус. Также эти эхолоты выдают сигнал при достижении заданной глубины и обнаружении рыбы.

PiranhaMAX — это отличный выбор для рыбаков, только знакомящихся со всеми преимуществами рыбной ловли с эхолотом.

Основные особенности эхолота Humminbird PiranhaMAX 220:

• Высокое разрешение 240 x 160 пикселя (ВxГ)
• 8 градаций серого цвета обеспечивают чёткую картинку дна, рыбы и подводных объектов
• Двулучевой трансдьюсер (20° и 60°, 200 и 83 кГц) с охватом большей территории и лучшим определением дна
• Рыба в узком луче отображается заполненым символом, в широком луче — пустым
• Простое управление всеми настройками эхолота
• Датчик температуры встроен в основной датчик
• Максимальная глубина 270 метров, мощность 200 Вт (средняя), 1600 Вт (пиковая)
• Компактные размеры

Дополнительные особенности эхолота Humminbird PiranhaMAX 220:

• Меню на русском языке
• Технология Fish ID+ с отображением глубины рыбы
• Трехуровневая подсветка для ночной рыбалки
• Крупные цифры для лёгкого чтения данных
• Высококонтрастный режим отображения: Чёрное дно
• Сигнализация глубины (Depth Alarm), Сигнализация рыбы (Fish Alarm)
• Регулировка увеличения (Zoom), чувствительности (Sensitivity), диапазона глубины (Depth Range), вида дна (Bottom View) и скорости перемещения экрана (Chart Speed)
• Запоминание настроек в памяти эхолота
• Легкосъёмное крепление
• Микродинамический трансдьюсер для больших скоростей
• Водонепроницаемый, ударопрочный корпус

Комплектация Humminbird PiranhaMAX 220:

• Эхолот PiranhaMax 220;
• Двухлучевой стандартный датчик (длина кабеля 6м);
• Крепление датчика на транец;
• Кабель для подключения питания (длина кабеля 2м);
• Инструкция на английском языке;
• Инструкция на русском языке.

Характеристики эхолота Humminbird PiranhaMAX 220:

• Максимальная глубина: м 270
• Размер экрана (ВxГ): мм 80 x 57 (диагональ 4”)
• Разрешение экрана (ВxГ): пикс. 240 x 160
• Тип экрана 8 градаций серого: высококонтрастный FSTN ЖК
• Мощность излучения, Вт 200 (средняя): 1600 (пиковая)
• Рабочая частота, кГц: 200 и 83
• Покрытие датчика: 20° и 60° @ -10db
• Вид трансдьюсера: XNT-9-20-T, крепление на транец или внутри корпуса лодки
• Напряжение питания, В: 10-20, постоянный ток
• Крепление: Быстросъёмное крепление, обеспечивается поворот и наклон экрана
• Габариты (ШxВxГ), мм: 110 x 155 x 80 (с креплением)

Технические характеристики
Максимальная рабочая глубина, м	180
Максимальная дальность просмотра водной толщи вперед по курсу, м	Нет
Тип экрана	Монохромный жидкокристаллический дисплей с 4-мя градациями серого цвета
Размер экрана, мм	86х64
Разрешение экрана, пикселей	240х160
Размер прибора (ВхШхГ), мм	155х111х83
Вес прибора, г.	260
Количество лучей (рабочая частота)	2 луча (83/200 кГц)
Угол излучения датчика, градусов	20° и 60°
Направление сканирования	Вниз
Режим увеличения ZOOM	Есть
Режим «захвата дна» BOTTOM LOCK	Есть
Определение рыбы, типоразмеров	Есть (3 размера рыбы)
Измерение температуры воды	Датчик в комплекте
Измерение скорости судна	Нет
NMEA вход/выход для подключения внешних устройств (GPS, радар и др.)	Нет
Напряжение питания, Вольт (количество и тип батарей)	10-20
Диапазон рабочих температур, град. Цельсий	-15…70
Комплектация	Двухлучевой стандартный датчик (длина кабеля 6м); Крепление датчика на транец; Кабель для подключения питания (длина кабеля 2м); Инструкция на английском языке; Инструкция на русском языке.
Потребляемая мощность, Вт	10

Гарантия: 1 год.

Также Вы можете ознакомиться с устройством эхолотов, их принципом работы и критериями выбора: В помощь новичкам по эхолотам Статьи по эхолотам

Настройка эхолота

После приобретения сонара для рыбной ловли у многих рыбаков, чаще это касается начинающих, появляется вполне логичный вопрос о том, как именно нужно выставить настройки, чтобы получить лучший результат.

На этот вопрос многие, даже бывалые рыбаки, в течение долгого времени использующие эхолоты и различные аксессуары к ним, советуют не трогать настройки и довольствоваться заводскими, т.е. ставить прибор в режим авто. Однако это весьма спорный вопрос.

Некоторые рыбаки, независимо от того, используют они эхолоты для рыбалки с лодки или с берега, дают весьма подробные инструкции по настройке своих приборов. Вот их основные рекомендации:

1. Если вы беретесь за настройку своего рыбопоискового прибора впервые, то надо не бояться экспериментировать. Даже если что-то пойдет не так, всегда можно вернуться к заводским настройкам, записанным в памяти эхолота.
2. Для начала стоит определиться, на какой глубине вы собираетесь рыбачить. К примеру, если снасти раскинуты на глубине 8-9 метров, то вряд ли вам могут пригодиться данные датчика о событиях на глубине 15 метров. Поэтому и имеет смысл ручной установки таких данных, ведь качество отображения здесь зависит напрямую.
3. Следующим шагом будет настройка параметров чувствительности. Здесь тоже нет какой-то волшебной цифры, поэтому показатель нужно подбирать в процессе работы, начиная с 75% и подкручивая уровень до тех пор, пока не найдете собственную «золотую середину».
4. У некоторых моделей эхолотов имеется возможность настройки цветовой палитры — над ней тоже имеет смысл немного «поколдовать». Для этого ползунок цветовой настройки можно немного подвигать, чтобы изображение стало максимально четким.
5. И в завершение, необходимо настроить шумоподавление и очищение изображения — ведь маловероятно, что вас заинтересуют единичные экземпляры, всплывающие на полуметровую глубину. Если выставить эти настройки на низший уровень, то во время рыбалки можно получить очень четкую картинку.

При этом стоит помнить, что все сонары для рыбной ловли нужно настраивать индивидуально, учитывая глубину водоема и мягкость или твердость структуры дна — единственно верных настроек с идеальными показателями не бывает.

HUMMINBIRD

Humminbird – динамично развивающаяся компания. Уже более 40 лет компания Humminbird является одним из признаных мировых лидеров в области разработки и производства эхолотов.

Выбор фирмы

Конечно, среди рыбаков есть много экспериментаторов. Однако вопрос дорогой покупки, как и трата денег вообще, требует доли разумного консерватизма. Так мы начинаем наши рассуждения о выборе фирмы-изготовителя эхолотов. Многоликая реклама тут – плохой помощник.

Если же полагаться на логику, то один из верных путей совершения удачной покупки, это определение самого уважаемого производителя, специалисты которого не просто производят бытовой эхолот, но и стали первоконструкторами всего его впечатляющего функционала.

Современные рыбаки, которые ловят летом с лодки либо зимой из полыньи, успешно используют рыбопоисковый эхолот «Пиранья» разработки американской компании Humminbird. Фирма Humminbird является одним из наиболее авторитетных в мире конструкторских бюро таких высокоточных приборов. В ее активе – создание первого водонепроницаемого эхолота, разработка беспроводной технологии SmartCast, 3D-технологии изучения рельефа дна водоема.

Промышленно же производит эхолот «Пиранья» во всех его модификациях другая американская компания Johnson Outdoors, ею налажено производство этих приборов в 16 странах мира. Ассортимент продукции включает в себя широкий спектр устройств: от бюджетных до высокоточных.

Какая «Пиранья» вам нужна?

Если мы вас убедили, то пойдем дальше в наших рассуждениях. Собравшись купить «Пиранью», рыбак еще не обезопасил себя от ошибки № 2. Не надо спешить делать покупку, следует разобраться в ассортименте этих эхолотов.

Перед приобретением этой полезной рыбаку вещи, покупателю обязательно предстоит определиться с ее видом. Ведь будучи привлеченным яркой рекламой, можно упустить саму суть покупки. Дело в том, что функционально эхолоты предназначаются для:

• рыбалки с лодки;
• зимней рыбалки;
• рыбалки с берега.

Оговоримся сразу: наиболее востребованы эхолоты, предназначенные для разведки водоема с лодки. Поэтому вопросам их установки мы уделим в данной статье наибольшее время.

Но начнем мы с выбора эхолота для ловли с берега. Ведь все-таки наибольший процент среди рыбаков – это «пролетарии», не имеющие собственного плавсредства.

В данном случае рыбаку следует выбрать для ловли эхолот «Пиранья». Характеристики его функционирования, впрочем, также учитываются при покупке:

• Продуктивность преобразователя.
• Восприимчивость приемника.
• Мощность передатчика.
• Разрешение и цветность экрана.

Кратко о функциях эхолота «Пиранья»

Впрочем, как мы упоминали, наибольшую долю в продажах эхолотов занимают их модели для ловли с лодки. Почему для этих целей оптимально подходит разработки компании Humminbird? Эхолот ее конструкции на сегодняшний день востребован из-за максимальной простоты в использовании и высокой надежности. Рыбак просто включает его, нажав на кнопку POWER-MENU, при этом автоматически начинает производить измерения эхолот «Пиранья». Отзывы рыбаков о нем можно выразить двумя словами «просто» и «надежно».

Датчик сонара работает как передающе-приемная антенна. Он излучает сигнал и в отраженном виде его принимает, определяя по изменению характеристик рельеф и подводные объекты.

Для точной работы прибора, расположенного на лодке, критически необходима его правильная установка. Впрочем, фирма-изготовитель доходчиво объясняет методику этого действа в инструкции по эксплуатации, входящей в комплект покупки. Технологично и стандартно размещается на лодке эхолот «Пиранья». Инструкция установки эхолота на лодку предполагает:

• размещение датчика;
• размещение эхолота.

Преимущества и недостатки

Преимущества модели Humminbird PiranhaMAX 215

• встроенный датчик, измеряющий уровень глубины, температуру воды и скорость перемещения лодки;

• информирующие звуковые сигналы;

• отображение структуры дна;

• легкая установка прибора;

• возможность совершать поворот корпуса и изменять угол установки экрана;

• прибор изготовлен по технологии IPX7, преимущество технологии в том, что прибор водонепроницаемый и ударопрочный;

• несколько уровней подсветки, что позволяет рыбачить в темное время и при ярком солнце;

• установка заводских настроек;

• запоминание настроек в памяти устройства;

• возможность выбора шрифта для воспроизведения информации на экране;

• невысокая стоимость эхолота и аксессуаров к нему.

Боковое сканирование и отображение силуэтов рыбы

Безусловно, самое первое перимущество Humminbird Helix 12 и, вообще структурников, – это боковой обзор. Для начала хочу объяснить отображение бокового сканера. Лучше всего это объясняет картинка от Humminbird.

Картинка бокового скана Хеликс 12 выглядит несколько иначе, но суть всех отображений SI одна: “дорога” посередине – это вода, структуры по бокам – это дно, справа и слева соответственно. Отображаемый на экране рельеф максимально точно изображен на 3D схеме рядом. Вприниципе, эхолот позволяет увидеть дно, именно, с точностью этого 3D изображения.

Как рассказывают, в одном из своих роликов, уважаемые мною братья Щербаковы, принцип работы структурника очень похож на ситуацию, когда ты едешь по асфальтированной дороге через поле: посмотрел вправо – ручеек течет, несколько деревьев вдоль его берега, посмотрел влево – ложбинки, ямки заросшие травою, на бугорочке, в тени куста, сидят птицы. И действительно, примерно так, и с боковым обзором эхолота.

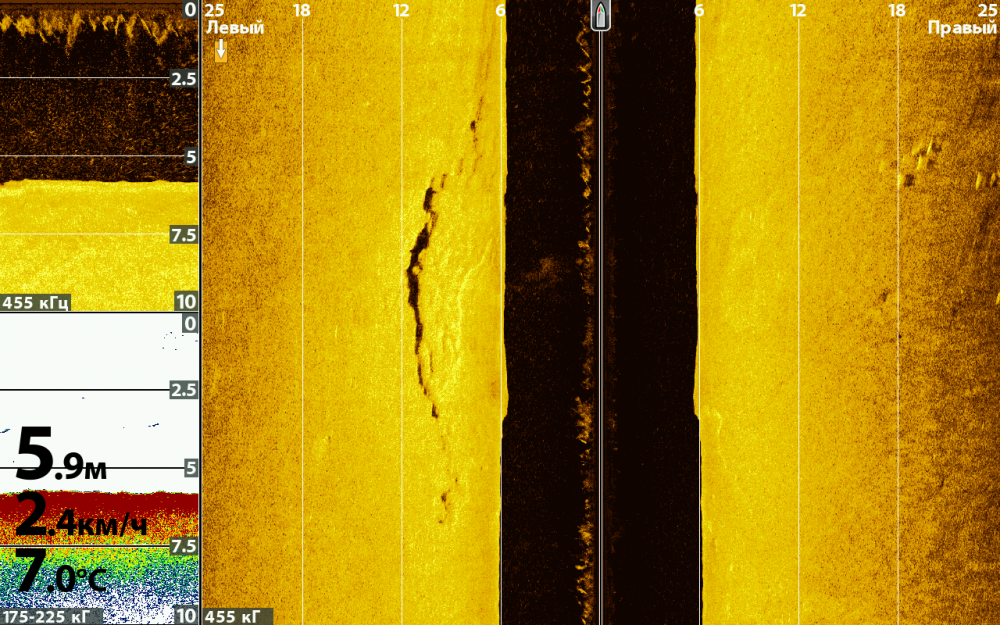

Так выглядит картинка Helix 12

В этом случае, на экране выставлено три отображения: SI, DI и Sonar. Пропорции размеров экрана те, которые мы посчитали оптимальными. Режим бокового сканирования, как основной, нижнее сканирование и режим сонара, как дополнительные. Если мы посмотрим на картинку SI, то мы можем видеть следующее:

линия посередине, режущая экран пополам – ход нашего плавсредства. Темная дорога – это толща воды. Теперь представьте, что дно, которое имеет желтый цвет, лежит в другой плоскости. Так, словно бы лист формата а4 согнули пополам, создав угол 90 градусов, где одна плоскость показывет нам толщу воды, а другая дно. На дно, при этом, мы смотрим сверху вниз. Луч датчика боковго сканирования выставлен на 25 метров, о чем свидетельствует разделительная шкала сверху экрана – 6, 12, 18 и 25 метров. Датчик бокового сканирования выставлен на частоту 455 кГ, которую мы считаем оптимальной. Частота сканирования отображена в нижнем левом углу экрана, каждого из трех режимов сканирования. В левом нижнем углу общего экрана отображается глубина ( 5,9 м ), скорость движения ( 2,4 км/ч ) и температура воды ( 7,0 С ).

По левую сторону, между отметками 6 и 12 метров мы видим аномалии дна, по правую сторону, за отметкой 18 метров мы видим некоторое скопление продольных силуэтов – два из них более “худые” и прогонистые, три другие – пошире. Не всегда, но большинстве случаев, подобные силуэты я определяю, как силуэты хищников ( судак, щука ) и в конкретном случае, не самых маленьких. Учитывая, что картинка с обского водохранилища, с того места, где на этот промежуток времени ходят стаи судака, – я предполагаю, что силуэты принадлежат именно этой рыбе.

Непонятное отображение по левую сторону, чуть ниже нулевой отметки, на протяжении всего хода плавсредства – это завихрения от работы мотора.

Эхолот для зимней ловли

Опытные рыбаки с уверенностью скажут, что эхолот при подледном лове – это необходимость. Ведь если весной и летом даже по всплескам можно определить, где гуляет рыба, то зимой мы получаем картину совершенно другую. Выйдя на лед, можно идти куда угодно: на большей части акватории рыбы попросту нет. Поиск мест, где рыба зимует, – важнейшее дело.

Прибор для зимней ловли имеет особенную конструкцию. Его датчик вынесен на проводе относительно основной части прибора. На этом же проводе обустроен поплавок, необходимый для опускания в лунку датчика. Очевидно, что опускать в лунку измеряющую часть следует по уровню ниже нижней кромки льда.

Приобретая зимний вариант эхолота «Пиранья», следует обратить внимание на заявленную производителем рабочую температуру эхолота. Для зимних моделей компания-изготовитель использует фразу Ice Machine или же Ice Edition

Обзор модели Humminbird PiranhaMAX 215

Эхолот Humminbird PiranhaMAX 215 – четырехдюймовый эхолот, с возможностью сканировать дно на глубине до 200 метров. Датчик с двумя лучами. Узкий луч сканирует толщу воду и изучает дно. Широкий луч отвечает за поиски рыбы. На дисплей эхолота можно выводит информацию каждого луча отдельно или выбрать функцию совмещения картинки двух лучей одновременно. Датчик изучающий дно, производит замер температуры воды и глубины автоматически. У этой модели присутствует солнечный козырек, позволяющий изучать информацию с экрана при ярком солнечном свете. На экран эхолота информацию можно выводить стандартным и крупным шрифтом.

Основные возможности эхолота

Humminbird PiranhaMAX 215 – эхолот с широким диапазоном функций, которые делают рыбалку проще. Все параметры доступны и не требуют особых навыков для применения. Основной функционал:

• функция Sensitivity – отвечает за контролем количества объектов, которые отображаются на экране эхолота в момент работы. Повышенная чувствительность появляется в момент перегрузки информацией. Система срабатывает от большого числа возвратных импульсов от маленькой рыбы или от помех на воде. При рыбалке на большой глубине система сообщает о том, что возвратные импульсы слабые;

• технология Fish ID отображает глубину на которой находится рыба;

• выбор уровня подсветки от 1 до 5, возможность отключить подсветку при необходимости;

• функция высококонтрастного отображения, черное дно;

• звуковая система, сигнализация глубины и сигнализация при нахождении рыбы;

• функция, отвечающая за диапазон глубины;

• система, позволяющая регулировать настройки скорости отображения полученных данных на дисплее;

• функция zoom – отвечает за увеличение отдельных деталей графической картинки.
