Изготавливаем деревянную лодку
С помощью деревянных материалов и знания нюансов изготовления плавательного устройства, можно получить хороший результат. Рассмотрим весь процесс производства такого устройства по порядку.
Необходимые инструменты и материалы
Чтобы изготовить лодку своими руками, нужно приобрести:
- доски;
- полиуретановый клей;
- гвозди;
- краски на латексной основе;
- силиконовый герметик;
- шприц для заделки швов;
- наждачная бумага;
- лобзик;
- паракорд;
- зажим;
- шуруповерт;
- рулетка;
- дрель;
- кисти для нанесения краски.
После того как все инструменты будут куплены, следует подготовить некоторые материалы. Доска разделяется на части, вследствие чего для будущего дна и основы корпуса подойдут:
Как поймать больше рыбы?
- Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
- Приманки с использованием феромонов.
Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.
- Один участок размером 460х610 мм;
- Второй участок — 310х610 мм;
- Третий участок 610х1680 мм.
Боковые части изготавливаются из частей 310х2440 мм. Для подпорок следует брать бруски малого размера 25х50х2400 мм, всего потребуется три подпорки. Для создания носовой части советуют применять брус, размер которого 25х76х2400 мм.
Для изготовления корпуса лодки нужно брать два бруска размером 25х50х2400 мм. Скреплять их можно при помощи паракорда, предварительно разрезав на несколько участков.
Изготовление деталей
Для того чтобы изготовить детали следует придерживаться определенных правил:
- Чтобы отпилить доски на части используйте дисковую плиту.
- При толщине дерева менее 1см нарезать его можно канцелярским ножом.
- Если толщина доски от 2-6 см, то наиболее верным будет решение использование электролобзика.
- Чтобы избежать появления трещин на материале, его нужно нарезать поперек и проводить ослабляющие полосы на верхнем слое шпона.
Скреплять деревянные детали можно с помощью:
- проволки;
- саморезов.
Если доска фиксируется саморезами, нельзя забивать их в материал, это может повлечь за собой повреждение конструкции.
Необходимо для начала сделать отверстие с помощью дрели нужного размера и потом установить саморез
При склеивании частей обращайте внимание на описание использования клеевой основы, каков срок высыхания и правила работы:
- зачистка;
- обезжиривание;
- обработка поверхности.
Стоит не забывать о расположении волокон на двух деталях дерева. Если их разместить параллельно, прочность изделия увеличится в несколько раз. Не следует применять поврежденные части, они бракованы и не подойдут для сооружения лодки.
Сборка лодки
После подготовки требуемых деталей можно начинать сборку деревянной лодки своими руками. Для этого действия потребуются:
- гвозди;
- штифты.
Чтобы собрать деревянную лодку самому необходимо:
- Установить дно и закрепить левую сторону.
- Зафиксировать корму с левой стороны ко дну.
- Установить правую сторону ко дну и корме.
- Зафиксировать носовой участок.
Чтобы зафиксировать лодку гвоздями необходимо собрать ее с помощью клеевой основы. При удовлетворении внешним видом, следует зафиксировать стыки гвоздями.
После того как каркас лодки будет сделан, следует покрасить его и отполировать. Готовое изделие нужно начинать полировать с меньших шероховатостей и неровных участков. Для этого процесса нужна:
- наждачная бумага;
- шлифовальная машинка.
При помощи силиконового герметика следует заделать все щели, появившиеся при сборке. Для того чтобы обеспечить лодке равномерное и полное высыхание следует оставить ее на открытом воздухе. После 24 часов нужно начать окрашивать средство:
- Первый слой нужно наносить снаружи.
- Второй — внутри.
После того как краска высохнет, следует покрасить еще раз внутреннюю сторону лодки.
Какими бывают такие суда?
Лодка – это маленькое судно, у которого нет ни палубы, ни рубки, ни надстроек. По сути, это всего лишь корпус, который включает в себя каркас и обшивку, наличие которой обеспечивает водонепроницаемость судна. Передняя часть такой шхуны называется носом, задняя – кормой, бока – бортами. Нос и корма (или только нос, как, например, у плоскодонки) заострены.
В зависимости от того, из какого материала они изготовлены, их подразделяют на следующие группы:
- Из ткани.
- Лодки из дерева.
- Из фанеры.
- Из пластика.
- Из стали.
Суда из ткани (надувные) не отличаются надежностью. Они плохо переносят резкие перепады температур и легко повреждаются. Из-за этого их эксплуатация может быть опасна для жизни. Остальные виды таких судов гораздо более надежны.
Пластиковые шхуны могут похвастаться относительно небольшим весом, поэтому их транспортировка не представляет трудностей. При надлежащем уходе они послужат своему хозяину не один год.
Но самые надежные это, конечно же, металлические суда, однако из-за слишком большого веса перенести их к водоему не всегда бывает просто.
Деревянные лодки более легкие и прочные, а при необходимости они могут быть изготовлены и самостоятельно. Однако чтобы продлить их жизнь на долгие годы, за ними требуется тщательный уход (нанесение влагоотталкивающих составов).
По сравнению с деревянными, шхуны из фанеры гораздо более прочные и влагоустойчивые. Вот только построить лодку своими руками, используя в качестве основного материала фанеру, может оказаться делом непростым.
Изготовление плоскодонки своими руками
Сборка плоскодонки своими руками включает в себя составление чертежей, покупку материалов, подготовку необходимых инструментов, изготовление из доски днища, бортов, кормы, их крепление и обработка конструкции против гниения антисептиками, смолой.
Материалы и инструменты
Необходимые инструменты:
- Электролобзик.
- Рулетка.
- Угольник.
- Маркер.
- Молоток.
- Шуруповерт.
Из материалов необходимы сухие еловые или сосновые доски толщиной 25–30 мм, бруски сечением 50×50 мм для поперечин, гвозди или оцинкованные саморезы, смола, пакля, водостойкая краска.

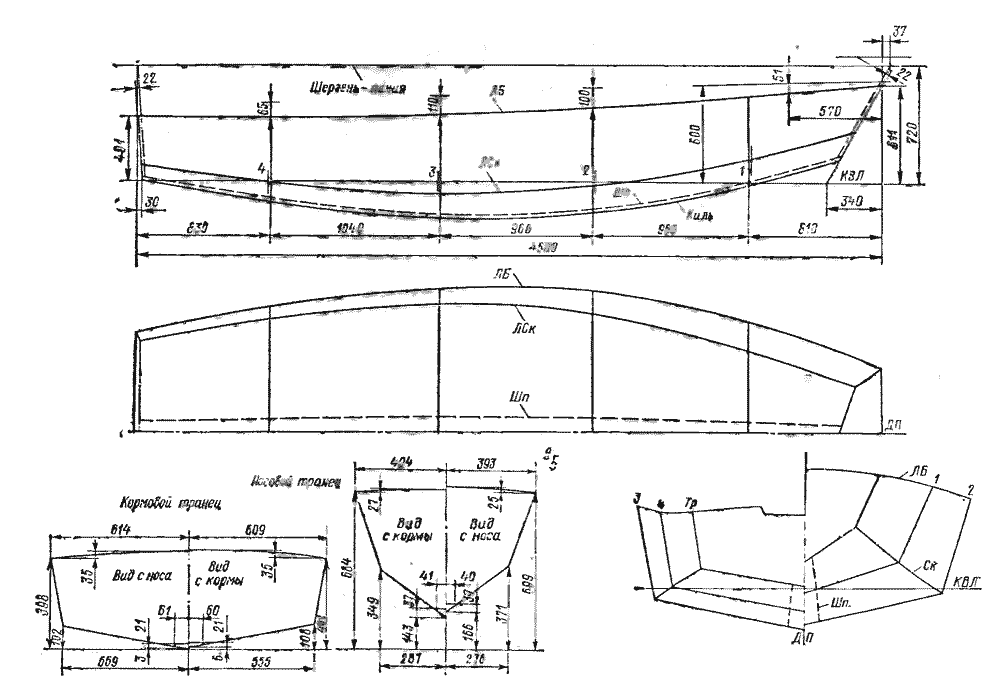

Составление чертежа
Для того чтобы построить лодку плоскодонку из досок самостоятельно необходимо прежде всего сделать понятные и наглядные чертежи (проект) ее основных частей: бортов, днища, кормы (транца). На основании чертежей производится расчет потребности в материалах: доске, фанере, брусков для каркаса и ламелей.
Чертеж плоскодонной лодки должен быть наглядным и понятным – ошибка в размерах при изготовлении плавсредства приведет к снижению его герметичности и маневренности.
Изготовление днища
Несколько досок кладут плотно друг к другу, на них маркером очерчивается контур дна согласно размерам чертежа. Из брусков изготавливают 5 поперечин, длина которых равна ширине днища в средней, кормовой и носовой части. Самой длинной поперечиной уложенные доски сшиваются посередине, после чего с помощью лобзика или ручной циркулярки днище вырезают по очерченному контуру, оставляя не выпиленными участки у носовой и кормовой части.
В носовой и кормовой части заготовку днища дополнительно фиксируют досками и капроновым шнуром
Далее такими же поперечинами сшивают плотно доски в области носа и кормы. После этого, днище выпиливается полностью.
Стягивая днище поперечинами, добиваются минимальных зазоров между его досками
Монтаж носовой доски и кормы
После того как днище выпилено к носовой его части при помощи ершённых гвоздей или саморезов под близким к прямому углу крепится брусок – носовая доска. Затем к задней части днища крепится несколько досок, из которых формируется корма (транец).
Близкий к прямому угол крепления носовой доски позволит равномерно распределить воздействующую на нос силу встречного потока воды при движении лодки
Крепление к днищу бортов
Две первые доски правого и левого борта прибиваются сначала к носовой доске, затем выгибаются по контуру днища и стягиваются прочным шнуром у кормы. После этого, они крепятся к торцам днища гвоздями.
При креплении первых досок бортов их лучше фиксировать у кормы прочным капроновым шнуром
Для крепления последующих досок параллельно поперечинам к днищу прибивают переборки.
Чтобы борта «не повело» доски правого и левого борта прибивают к переборкам одновременно, не собирая сначала правый или левый борт полностью.
При длине лодки 3,5–4 метра обязательно наличие не менее 2 переборок, к которым пришивают доски бортов
Обработка днища и бортов
Все щели в днище и между досками бортов конопатят паклей. Для защиты дерева днища от гниения, а также для предотвращения течей дно и борта хорошо промазывают смолой.
Фото лодки своими руками
https://youtube.com/watch?v=qqpJFFvd7vI
Также рекомендуем просмотреть:
- Вентилятор своими руками
- Прикормка своими руками
- Откатные ворота своими руками
- Ремонт компьютера своими руками
- Станок по дереву своими руками
- Столешница своими руками
- Брусья своими руками
- Лампа своими руками
- Котел своими руками
- Установка кондиционера своими руками
- Отопление своими руками
- Фильтр для воды своими руками
- Как сделать нож своими руками
- Усилитель сигнала своими руками
- Ремонт телевизора своими руками
- Зарядное для аккумулятора своими руками
- Точечная сварка своими руками
- Дымогенератор своими руками
- Металлоискатель своими руками
- Ремонт стиральных машин своими руками
- Ремонт холодильника своими руками
- Антенна своими руками
- Ремонт велосипеда своими руками
- Сварочный аппарат своими руками
- Холодная ковка своими руками
- Трубогиб своими руками
- Дымоход своими руками
- Заземление своими руками
- Стеллаж своими руками
- Блок питания своими руками
- Светильник своими руками
- Жалюзи своими руками
- Светодиодная лента своими руками
- Нивелир своими руками
- Замена ремня ГРМ своими руками
- Как сделать насос своими руками
- Компрессор своими руками
- Усилитель звука своими руками
- Аквариум своими руками
- Сверлильный станок своими руками
Основа — доска
Их необходимо как минимум несколько размеротипов по выбранному вами чертежу. Большинство досок – распиленные без изгибов и сучков.
Самое сложное – обшивка досками боков лодки. Их нужно несколько сгибать. Это особый приём, для этого часто используют метод нагревания средней части в кипятке.
В деревенской бане можно использовать очень горячий пар. Когда доска примет нужную конфигурацию (по шаблону), закрепите её так же, чтобы остыла и сохранила нужную форму. Перед тем, как гнуть доски, посоветуйтесь с опытным столяром: с какой стороны гнуть? Согнете с неправильной – дерево треснет.
Обшивку начинают с днища, бока собираете отдельно, потом сначала прикрепляете к днищу одну сторону, затем вторую, устанавливаете задок, соединяете стороны на носу.
Не старайтесь изготовить озёрный лайнер – достаточно длины до 2,5 метра. Скрепляют детали гвоздями, саморезами, лентами гибкого металла (нержавейка или дюраль), внутри – брусками по длине, ширине и высоте, а также досками-поперечинами. Они же послужат сиденьями.
Заделка щелей паклей с герметиком. Грунтовка, покраска в несколько слоёв, просушка. И лодка готова. Сделав одну, то сможете замахнуться и на такое: как сделать подводную лодку своими руками?
Чем хороша деревянная лодка
Лодка из дерева используется в качестве транспортного средства рыболова с незапамятных времен. Первоначально люди научились делать лодки-долбленки из целого дерева, а позднее – из деревянных досок. Несмотря на то, что сейчас строится бесчисленное множество лодок из самых различных современных материалов, деревянная лодка часто используется рыболовами, так как имеет целый ряд преимуществ.
Во-первых, деревянная лодка достаточно прочна и надежна на плаву, так как дерево легче воды
Даже в случае опрокидывания деревянная лодка не утонет, а может спасти жизнь её хозяину.
Во-вторых, лодка из дерева сравнительно легка, что немаловажно при её транспортировке и при использовании на воде.
В-третьих, деревянная лодка в отличие от металлических и пластиковых практически «бесшумная», что очень важно, особенно при ловле осторожной рыбы.
В-четвертых, деревянная лодка изготавливается из экологически чистых материалов. Для строительства деревянных лодок обычно используется древесина хвойных, реже лиственных деревьев.
В-пятых, деревянная лодка может быть при определенных навыках работы с деревом и при наличии инструмента может быть построена любым желающим в домашних условиях.
В-шестых, лодка, изготовленная из дерева, значительно дешевле аналогичных по размерам металлических, пластиковых, резиновых или ПВХ лодок, особенно если она построена своими руками.
В-седьмых, в наше время легко устраним и главный недостаток деревянной лодки (подверженность гниению), при условии обработки деревянных конструкций современными материалами и покраске специальными высококачественными красками
Теперь деревянная лодка стала довольно долговечной
При правильном хранении и своевременном обслуживании она может прослужить долгие годы.
Лодка из дерева может быть использована как с веслами, так и с подвесным или стационарным мотором, а также с парусом. В зависимости от предназначения деревянная лодка может быть килевой или плоскодонной.
Как сложить лодочку поэтапно
- Для изготовления лодочки потребуется прямоугольный лист плотной бумаги.
- Положить перед собой лист лучше вертикально.
- Взяв за верхние его уголки нужно соединить их с противоположными нижними.
- Совместив верхнюю и нижнюю части листа остаётся аккуратно загладить линию сгиба.
Далее в процессе работы она больше работать не будет. Так получилась заготовка для работы. На ней необходимо наметить середину.
- Заготовка кладётся перед собой вертикально. Её углы совмещаются как в первом случае. Наметив и прогладив дополнительный сгиб заготовки нужно развернуть.
- Теперь её нужно положить основным сгибом вверх.
- В процессе подготовки был специально упущен этап разметки нескольких направляющих рабочего квадрата.
Слегка приподняв переднюю часть заготовки над нижней требуется сформировать равнобедренный треугольник, заправив боковые элементы сложенного листа внутрь заготовки до их совмещения у намеченной центра. В результате этого внизу образовались две полоски незадействованного материала.
- Полоски необходимо отогнуть на сформированный треугольник. Сначала одну, оставшиеся в свободном «плавании» уголки этой полоски загибаются на противоположную сторону, повторяя контуры основного треугольника. Перевернув заготовку нужно повторить только что проделанную операцию со второй полоской.
- В получившуюся пилотку нужно открыть и сложить её так, чтобы боковые линии сгиба оказались центральными. Должен получиться ромб.
- Нижние (свободные) уголки загибаются вверх. Для первого из них необходимо выбрать высоту.
Если в качестве материала был выбран формат тетрадного листа, то этот уголок должен оказаться ниже вершины заготовки на 1 см. Для формата бумаги А-4 расстояние может быть выбрано 1,5-2 см. Линию нужно тщательно загладить. Заготовка переворачивается, ориентиром загиба второго уголка служит низ элемента с противоположной стороны.
- Вновь нужно переместить боковые и центральные линии. Получился ромб со «срезанным» нижним краем.
Описание рабочего процесса
Отметим сразу – изготовление катера своими руками процесс довольно длительный, к тому же у вас должно быть помещение, в котором будут производиться работы, чаще всего используется гараж или другое строение достаточного размера.
Сооружение корпуса
Процесс производится в следующей последовательности:
Можно сделать чертежи катера своими руками из фанеры, но гораздо проще найти готовый вариант с подходящими вам параметрами, так как есть множество важных нюансов, которые не знают те, кто не является специалистом в области постройки плавательных средств. Лучше всего проконсультироваться со знатоками, чаще всего они могут предложить проект или порекомендовать хороший вариант;
Лучше найти готовые чертежи и выкройки катера из фанеры – своими руками сделать их непросто, и вы сможете сэкономить очень много времени и исключить ошибки и просчеты
Работа начинается с того, что листы сращиваются между собой, это можно сделать с помощью прикрепления накладки, которая закрепляется эпоксидкой и саморезами, важно, чтобы у вас в итоге получились элементы нужной длины. На следующий день можно продолжать рабочий процесс; Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм. Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;
Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;
Изогнутые линии – самая ответственная часть работы при раскройке элементов
После того, как все заготовки нарезаны, можно приступать к следующей стадии.
Сборка
Процесс состоит из данных работ:
- Все проекты катеров из фанеры состоят из одинаковых элементов, поэтому последовательность операций всегда аналогична. В первую очередь скрепляются элементы днища, для этого вдоль соединения на расстоянии 15-20 мм сверлятся отверстия под проволоку и части стягиваются. При этом не стоит прикладывать слишком большое усилие, чтобы не повредить материал;
- Далее устанавливаются поперечные элементы жесткости, которые называются шпангоутами, их проще всего вырезать из фанеры толщиной 9-10 мм. Они приклеиваются эпоксидной смолой и дополнительно прикручиваются саморезами. Также крепятся продольные рейки 50х20, которые называются стрингерами. В шпангоутах можно сразу же сделать вырезы под лаги, чтобы впоследствии не работать в стесненных условиях;
- Затем устанавливаются бортовые элементы, в них делаются вырезы под стрингеры и ставятся сами элементы жесткости, после этого можно приклеивать и прикручивать саморезами фанеру для бортов. Соединения изнутри для дополнительной прочности промазываются эпоксидной смолой и закрываются одним слоем стеклоткани;
Так выглядит процесс сборки
- После того, как все элементы скреплены между собой, необходимо перевернуть конструкцию. Для этого ее проще всего вынести и сделать это на улице, так как помещение такой площади, чтобы сделать это внутри, найти очень сложно. Для того чтобы не повредить конструкцию, ее проще всего уложить на старые автомобильные покрышки;
- Далее необходимо выкрутить все саморезы изнутри и заделать их эпоксидной смолой, после этого замазываются и все соединения, чтобы заполнить щели и сделать поверхность максимально ровной. После высыхания первого слоя производится наклеивание стеклоткани шириной 10 см, затем клеится полоса 17 см, а третий элемент должен иметь еще большую ширину, чтобы перекрывать два первых, это позволяет придать всем изгибам жесткость;
Чтобы фанерные катера были надежными, необходимо тщательно проклеивать все соединения
- Далее наружная часть оклеивается всплошную, лучше сделать это в 2-3 слоя. После высыхания производится шлифовка и шпаклевка поверхности для того, чтобы она стала ровной;
- Когда поверхность выровнена, можно перевернуть конструкцию для того, чтобы заполнить все полости пенопластом и обшить их листами фанеры изнутри. Сооружение каюты производится по заранее выбранному эскизу, следует помнить, что чем сложнее конфигурация, тем больше времени пойдет на сборку конструкции.
Каюта также оклеивается стеклотканью для усиления
Последний этап – грунтовка влагостойкими составами и окрашивание, важно использовать качественные композиции, их цена выше, но тут не стоит экономить. Если вам не нужен катер, и вы хотите узнать, как сделать лодку, то все производится так же за исключением того, что не требуется сооружение каюты
Разновидности лодок
Существуют следующие типы плавательных средств:
- резиновые;
- пластиковые;
- стальные;
- деревянные;
- из фанеры.
Надувные лодки. Для того чтобы изготовить такую лодку нужна резина либо полимер. Минус данных устройств в том, что они:
- Не балансируют на водной поверхности.
- Не морозостойкие.
- Легко повреждаются, поэтому трещины придется постоянно латать.
Преимущества:
- удобный перенос;
- компактность;
- удобное хранение.
Пластиковые лодки. При правильной эксплуатации данная разновидность плавательных средств прослужит более десяти лет. Лодки бывают разных цветов, с привлекательным внешним видом.
Деревянные лодки. Данные лодки менее долговечны, если сравнивать их с пластиковыми устройствами. За деревянным материалом требуется:
- постоянно следить;
- покрывать влагоотталкивающими растворами.
Многие рыболовы перед использованием такой лодки намачивают ее в воде для лучшего баланса.
Лодки из фанеры. Данная разновидность относится к деревянным лодкам и на данный момент времени является самой популярной среди населения.
Преимущества:
- Фанера хорошо отталкивает влагу.
- Может выдержать большие нагрузки.
- Очень крепкий материал изготовления.
Минусом фанеры является затрудненность в изгибе.
Металлические лодки. Для того чтобы сделать данную лодку нужно использовать дюралюминий. Этот материал весьма прочный и устойчив к механическим повреждениям. При использовании нержавеющей стали лодка будет очень тяжелой и транспортировать ее станет практически невозможно.
Обработка швов клеем и установка дополнительных элементов
Последующие работы сводятся к небольшому алгоритму:
по краю кормы и транца необходимо высверлить отверстия;
прикрепить транец ко дну;
из двух одинаковых частей необходимо выпилить детали для борта принимая во внимание наклон транца;
по краям бортов и скулы днища следует просверлить отверстия с равным расстоянием в 150 мм;
на этапе скручивания деталей стоит учитывать, что борта, установленные на днище, должны быть примотаны скрученными концами наружу. Транец расположен между бортами;
прикрепить к готовой конструкции сидения и шпангоут;
отступив 300 мм от сидений, выпиливаются проемы под уключины
Это место следует укрепить брусками;
после выполненных работ все стыки деталей проклеиваются тремя слоями стекловолокна и смазываются эпоксидным клеем. Перед оклейкой откусываются все наружные скрепки.
после полного высыхания клея на стыках швов, вклеивают банку и перегородку;
во все пустые отверстия, оставшиеся после временного крепления, эпоксидной смолой вклеивают деревянные нагеля;
таким же образом склеивают наружные швы;
чтобы уберечь дно от механических повреждений, следует приделать к нему киль и наружные стрингеры.
Изготовление деревянной плоскодонки
Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны
Внимание даже к «мелким мелочам» — необходимое условие
Изготовление бортов
- Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
- С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
- Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
- Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
- Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).
Создание и фиксация днища
Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.
- Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
- Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.
Завершающая обработка материала
Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.
Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.
Проверка водонепроницаемости лодки
Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.
- Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
- Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.
Несколько советов
Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:
- при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
- все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
- герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
- во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.
— Соберите алюминиевую лодку из предварительно нарезанного комплекта
Недавно мой друг Питер Фертманн, владелец Windpilot, самого успешного в мире производителя флюгеров, и мы можем сказать, авторитет, когда говорил о самоуправляемом флюгере под парусом, был достаточно любезен, чтобы представить свой взгляд на траекторию моей жизни и моя связь с морем и парусным миром. Нас многим подружили… Подробнее Портрет друга
Дизайн Pop Alu 28 теперь получил дополнительную опцию! Необычно устанавливать твердый доджер на лодку такого размера, но один из наших клиентов попросил создать для него индивидуальный дизайн.Сначала я подумал, что следующим будет достижение приятного вида на результат… Подробнее Pop Alu 28 Hard Dodger
Мы получили (на самом деле довольно давно, но некогда обновлять блог) фотографии от наших клиентов из Австралии. Первый — это строительство Multichine 41 SK с опцией «хадр-уклонист» в Новом Южном Уэльсе. Их корпус хорошо развит, и они должны скоро закончить швы обшивки корпуса и развернуть лодку. … Подробнее Два комплекта собираются в Австралии с впечатляющей скоростью!
Приступаем к строительству
Строительство лодки начинается с носовой части. Возьмите две широкие доски, предназначенные для бортов, немного подпилите их края, выдерживая угол не больше 45 градусов. Просверлите по краям дырки и соедините доски между собой. Лучше «сшить» их медным или алюминиевым мягким проводом. После этого вам необходимо с помощником развести доски в разные стороны и установить посередине брус-распорку
Важно, чтобы самая широкая распорка стояла ровно посередине будущей лодки или в том месте, где планируется самая широкая ее часть, так как именно от нее начнется скругление корпуса. Теперь выпиливайте следующие распорки, формируя с их помощью форму вашего плавсредства. Так как из досок сделать лодку быстро не получится, то не торопитесь
Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры
Так как из досок сделать лодку быстро не получится, то не торопитесь. Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры.
Чертежи будущей деревянной лодки
В том случае, если предлагаемые нами размерные характеристики судна вас не удовлетворят, не сложно будет найти программу, рассчитывающую параметры всех деталей лодки в зависимости от желаемых габаритов и водоизмещения. Возможности 3D-моделирования позволят рассмотреть изделие во всех ракурсах.
Предлагаемая лодка имеет следующие размеры основных деталей:
нос и корма,
усиливающие ребра в зависимости от расположения:
и борта:
(Для увеличения нажмите на картинку)
Приступая к самостоятельному изготовлению плавсредства, следует изучить ряд дополнительной литературы и ознакомиться с названием и назначением основных частей судна. Ограничения объема статьи не позволяют нам ознакомить пользователей с этой информацией.
Деревянная лодка своими руками
Первое, что вам понадобится для строительства такого судна, это чертеж. Если вы обладаете достаточными знаниями и навыками в данной сфере, то можете начертить его сами. Новичку же проще взять готовый вариант, найти который нетрудно в Интернете по запросу «схема лодки из дерева».
Итак, чертеж будущего судна готов. Осталось запастись материалами, инструментами и приступать непосредственно к сборке. Из какого дерева делают лодки? Лучше всего для этого подойдут сосновые или еловые доски. Не забудьте убедиться в отсутствии на них сучков и трещин!
Сборку корпуса следует начинать с носовой части. Для этого вам потребуется соединить два борта, края которых подпилены под углом 45°, и треугольный брусок-основание с помощью гвоздей или саморезов.
Далее установите распорку, длина которой соответствует максимальной ширине лодки. С помощью веревок согните борта так, чтобы можно было легко и точно соединить их с задним бортом.
После этого переходим к установке распорок и сидений. Количество сидений может быть разным, тут каждый решает сам.
Теперь можно переходить к изготовлению дна. Установите корпус вашей деревянной лодки на лист жести и обведите контур так, чтобы можно было вырезать деталь. Когда заготовка дна будет в ваших руках, приступайте к ее присоединению к бортам. Не забудьте нанести на нижний край бортов слой герметика для более надежной защиты от протекания. Затем начинайте крепить дно с помощью гвоздей или саморезов, постепенно продвигаясь от центра к краям. Избытки жести следует аккуратно срезать, а края подогнуть постукиванием молотка.
Чтобы ходить по жестяному дну было удобно, смастерите деревянный настил, хотя это и необязательно.
Важной частью лодки является киль. Именно он отвечает за устойчивость судна и безопасность при поворотах. Киль устанавливается по центральной линии дна нашей шхуны
Киль устанавливается по центральной линии дна нашей шхуны.
Не забудьте покрыть готовое судно двумя слоями антисептика и покрасить его. Вот и все, лодка своими руками из дерева и жести готова!
Процесс сооружения
Необходимо выполнить такие этапы, чтобы изготовить деревянное судно:
Создание всех деталей с учетом размеров, проставленных в чертеже. Главное — изготовление бортов из двух широких досок.
Отпилить края каждой доски с одной стороны под углом 45°. Чтобы носовая часть судна была сделана правильно, при соединении оба пиломатериала надо присоединить друг к другу без зазоров.
Доски надо закрепить в таком положении. В этом случае следует взять треугольный брусок и приложить его с внутренней стороны на стык
Важно знать: перед этим этапом доски необходимо тщательно обработать антисептическим раствором и смолой.
Далее надо взять веревку и обвязать ее вокруг бортов, чтобы придать лодке необходимую форму. Не следует забывать про распорки, ширина которых должна совпадать с соответствующим параметром судна
Их необходимо установить внутри изготавливаемой конструкции.
Следующий этап — готовую заднюю часть, сделанную ранее по чертежам, следует прикрепить к бортам лодки с помощью полиуретанового клея и гвоздей.
Дно судна можно сделать из дерева или листов металла.
В случае с железом, следует вырезать стальной кусок, размер которого должен быть на несколько сантиметров больше днища лодки. Для крепления можно использовать клей и смолу, а также шурупы, крепить которые надо на расстоянии 15-20 мм друг от друга. Следует тщательно обработать паклей стыки, чтобы исключить протечку судна во время эксплуатации.
Сделать деревянное дно труднее, поэтому рекомендуется в этом случае использовать одну широкую доску.
Готовую конструкцию следует обработать различными средствами: антисептиком, краской и лаком.
Завершающий шаг — внутренняя отделка, суть которой состоит в том, чтобы по периметру судна установить скамейки, стулья и другие дополнительные элементы.
Готовая деревянная лодка на фото выглядит потрясающе (снимок приведен ниже).
Ход работы
Если вы не обладаете глубокими знаниями в данной области, то советуем вам вооружиться интернетом и полезной литературой по чертежам из дерева.
Если у вас есть программы и поддержкой построения моделей в 3D, например 3D Paint, то это тоже можно применять для чертежей и примерной проектировки всех моделей.
Как вы уже поняли, чертёж является главной составляющей вашей работы. Ведь когда построен чертёж, сделать всё, что там указано верно и без ошибок уже не представляет большого труда.
В том случае, если вы не можете или по какой-либо причине не уверены в своём чертеже, то лучше не рисковать и обратиться к специалистам.
Кроме чертежа, вам понадобится стандартный набор столярных инструментов, которые всем известны (молоток, гвозди и т.д)
Главное — это грамотный и правильный чертёж, а остальное уже пойдёт как по накатанной и вы уже поймёте, как самому сделать лодку.
