Лодка-плоскодонка своими руками (из фанеры, досок, алюминиевая)

Процесс изготовления

Условно процесс изготовления содержит следующие этапы:

перенос чертежа на шаблоны;
вычерчивание шпангоутов, перенос на дерево;
выкладка киля;
установка форштевня;
крепление шпангоутов;
закрепление ахтерштевня или транцевой доски (для моторных лодок).
обшивка днища фанерой;
обшивка бортов;
проклейка стыков листов, стрингеров;
шпаклевка, покраска корпуса.

Корпус лодки

Остов лодки, его корпус собирается из готовых деталей, при этом сам процесс требует аккуратности подгонки всех элементов как в горизонтальной, так и в вертикальной плоскости.

Крепление шпангоутов к килю проводится сначала временно, а после окончательной проверки окончательно с таким расчетом, чтобы во время установки обшивки, когда корпус переворачивается килем вверх, все элементы были надежно закреплены.

Строим внутренний контур футоксов

Жесткость бортов во много зависит от того насколько прочно закреплены они на футоксах, и как сами футоксы могут обеспечивать жесткость конструкции. Конструктивно, шпангоут лодки состоит их трех основных частей – флортимберса и двух футоксов.

Флортимберс – часть шпангоута являющаяся основанием для крепления днища и прикрепляемая к килю судна. Футоксы – это боковые части на которые крепятся борта. Место соединения флортимберса и футоксов делается немного шире, от такого решения выигрывает прочность конструкции. Такое решение необходимо, прежде всего для судов, предназначенных для установки двигателя, чтобы обеспечить запас прочности.

Материал для форштевня

Сложная форма форштевня должна обеспечивать не только отличную форму, но и прочность, ведь нос судна испытывает дополнительные нагрузки при движении. Лучшим материалом для форштевня является дуб, можно использовать и вяз как очень прочную породу дерева.

Наилучшим вариантом может быть элемент имеющий естественный изгиб, но если такового нет, можно использовать и деталь, собранную из нескольких частей, склеенных по продольной оси лодки или поперек. Технология изготовления проста сначала проводится изготовление элемента по форме корпуса, а потом обтачиваются кромки для плотного прилегания бортов.

Делаем киль

Киль в такой модели плавательного средства является самой простой конструкцией – это обычная доска толщиной 25-30 мм, длиной 3,5 метра.

Транец

В различных моделях транец делается для крепления мотора. Транцевая доска или транец собирается из доски толщиной 25 мм, или многослойной фанеры, усиленной сверху бруском. Такое усиление позволяет более прочно зажимать струбцину крепления двигателя.

Каркас лодки

Последовательность сборки каркаса:

выкладка киля;
установка штевней;
разметка по килю мест установки шпангоутов;
установка шпангоутов;
соединение шпангоутов, штевней и транца бортовыми досками;
проверка геометрии, окончательное закрепление деталей.
Места соединения деталей перед креплением рекомендуется обработать водоотталкивающим составом или пропитать олифой.

Обшивка лодки фанерой

По вырезанным шаблонам выпиливаются из листов фанеры детали днища и бортов.

каркас переворачивают вверх килем;
наружные поверхности киля и шпангоутов зачищают, делают поверхность идеально ровной;
места соединения киля, шпангоутов, стрингеров промазывают клеем;
укладывают детали днища, фиксируют с помощью степлера, а далее пробивают гвоздями;
бортовые элементы сначала примеряют, а потом по аналогии с днищем проклеивают и прибивают гвоздями, с таким условием, чтобы не было зазора между полотном днища и бортов.
При установке полотен, необходимо следить, чтобы волокна наружного слоя шпона были направлены вдоль корпуса не поперек.

Клеевые работы

Клеевые работы, проводимые на разных этапах постройки судна связаны с созданием прочного соединения склеиваемых деталей, заполнения полостей между деталями.

При работах по обшивке корпуса полотна приклеиваются к килю и шпангоутам, а после закрепления гвоздями, дополнительно клей применяется для заделывания полостей в местах прилегания полотен фанеры.

Для улучшения защиты фанерной обшивки от воздействия воды поверх фанеры приклеивается стеклоткань. Такое решение позволяет существенно продлить ресурс лодки. Ткань равномерно разглаживается по поверхности, при этом не допускается оставление складок ткани и воздушных пузырей. Приклеивание происходит от киля к бортовым доскам.

Покраска

После полного высыхания ткани проводится шпаклевка поверхности и последующая покраска. Для шпаклевки рекомендуются современные готовые шпаклевочные смеси на синтетической основе. Покраска может проходить в два этапа – грунтовка и покраска краской, или покрытие двумя слоями краски.

Подготовительные моменты

Средств передвижения по воде достаточно много. Лодка для дачи может быть выполнена даже из куска фанеры, поэтому найти материал не составит труда. Начинающий, вряд ли сможет сделать резиновую или алюминиевую, так как инструмент найдется не в каждом гараже и подсобном хозяйстве.

Прежде чем начать действовать, необходимо сделать следующее:

Сделать расчет размера будущего судна.
Найти схему и подробную инструкцию — в сети умельцы охотно делятся своими наработками.
Найти материал — даже если есть из чего делать лодку, расходники в виде лака, пропитки и т.д, придется заказать отдельно.

Конечно, дешевле всего заказать катер или небольшую лодку в ближайшем магазине «охота и рыбалка», однако нет гарантии того, что судно прослужит долго и верно. Сделать такое изделие можно подключив детей, отцы могут стать ближе к своим сыновьям, занимаясь общим делом.

Более того, такой вид заработка — пользуется большой популярностью. Как сделать лодку своими руками- можно увидеть ниже.

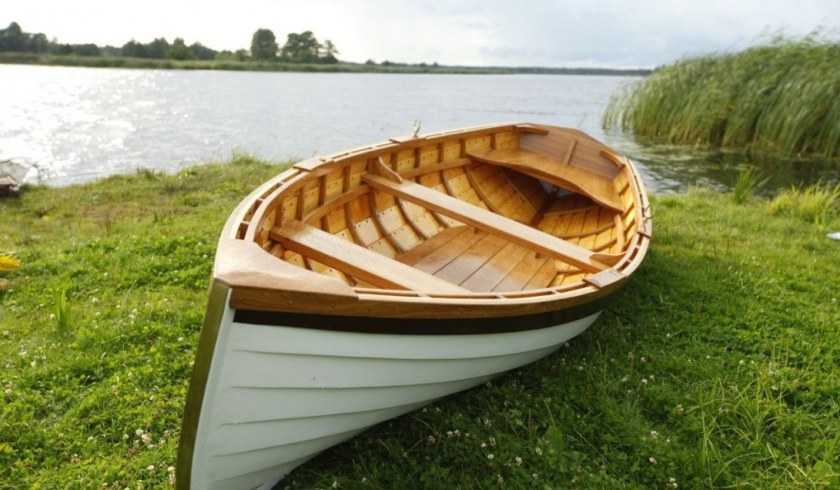

Каким качествам должна обладать деревянная лодка рыбака, которые нужно обеспечить

Сразу замечу, что рыбалка — не единственная задача иметь плоскодонку под рукой. В теплую летнюю погоду можно просто заехать на середину озера, спрыгнуть в воду, поплавать, охладиться и залезть назад через корму.

С наступлением грибного сезона на островах начинается тихая охота. А это увлечение для всей семьи: собрались, поехали и получили массу положительных эмоций.

Даже просто так сесть за весла, погрести полчаса-час на тихой воде и свежем воздухе —приятная прогулка, полезная для здоровья. Детям и взрослым настолько нравятся подобные поездки, что они становятся постоянным ритуалом.

Однако лодка для всех этих целей должна отвечать следующим требованиям:

быть прочной, надежно выдерживать физические нагрузки при перевозке различных категорий людей, особенно детей и пожилых, не умеющих плавать;
иметь хорошую устойчивость при сильной качке, когда приходится выгребать по большой боковой волне, создаваемой сильным осенним ветром;
не протекать из щелей и стыков между досками;
обладать хорошей плавучестью, легкостью хода, требующей низких мускульных усилий при преодолении больших расстояний;
совмещать возможность установки простого лодочного мотора и греблю веслами;
длительно сохранять перечисленные рабочие характеристики не менее 10 лет.

Как оптимально реализовать все эти шесть условий своими руками я объясняю дальше по тексту.

Модели для постройки

Лодка Ella skiff

Проект лодки из фанеры Лодка “Ella Skiff” 4,57 м Характеристики: Длина- 4,57 м . Ширина -1,22 м. Дизайнер – Ben Crawshaw

Каноэ из фанеры Cinderella

Каноэ из фанеры Cinderella Характеристики: Длина- 3,66 м . Ширина -0,7 м. Осадка – 0,12 м. Водоизмещение – 160 кг Высота борта – 0,30м. Проектный вес лодки – 20 кг. Цена 500 руб. Заказать Каноэ из фанеры Cinderella уникальная в

Парусная лодка Wildcat

Парусная лодка Лодка “Wildcat” 3,38 м Характеристики: Длина- 3,38 м . Ширина – 1,26 м. Осадка – 0,11 м. Водоизмещение – 150 кг Высота борта – 0,27 м. Проектный вес лодки – 20 кг. Парус – 5,5 м.кв Дизайнер –

Чертеж парусной яхты 3-Tonner

Чертеж парусной яхты Чертеж парусной яхты “3-Tonner” 7 м Характеристики: Длина- 6,96 м . Ширина -2,16 м. Осадка – 1,3 м. Водоизмещение – 2 360 кг

Лодка скиф “Sunny”

Лодка скиф Лодка “Sunny” 4,27 м Характеристики: Длина- 4,27 м . Ширина – 1,22 м. Осадка – 0,15 м. Водоизмещение – 210 кг Высота борта – 0,40 м. Проектный вес лодки – 50 кг. Дизайнер – Gavin Atkin

Выкройка каяка из фанеры

Выкройка каяка Чертежи и выкройка каяка для самостоятельной постройки из влагостойкой фанеры 4 мм. Каяк “Каяк” 4,84 м Характеристики: Длина- 4,84 м . Ширина -0,53м. Осадка – 0,11 м. Водоизмещение – 110 кг Высота кокпита – 0,30 м. Проектный вес

Моторные алюминиевые лодки для рыбалки

Итак, алюминиевая лодка, какие же преимущества перед конкурентами она имеет? А преимуществ этих на самом деле масса. Из школьного курса химии все должны помнить, что алюминий имеет крайне малый вес, а это дает неоспоримое преимущество продукции из этого металла. К примеру, специально изготовленные алюминиевые рыбацкие лодки на двух людей имеют общий вес не более 18-20 кг, что делает их транспортировку достаточно несложной, так как в данном случае вести речь о покупке специального силового прицепа необходимости нет. Перевозить такую лодку вполне возможно и в одиночку.

Из-за легкости алюминия и лодок из этого металла вытекает еще один плюс – для приведения такого плавсредства в движение не нужно использовать моторы большой мощности, а следовательно, на этот неотъемлемый компонент вы потратите меньше денег и ваша комплексная покупка окажется дешевле. Более того, вы также будете экономить на топливе, так как моторы с меньшей мощностью имеют меньший его расход.

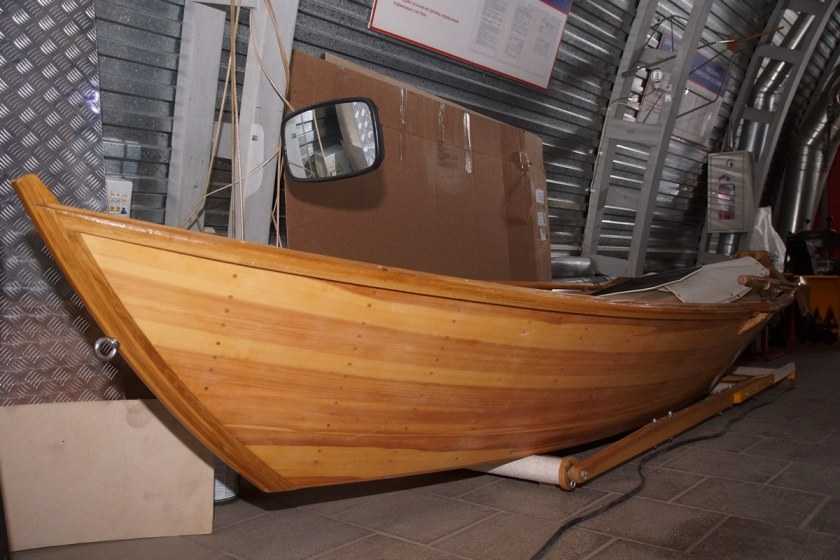

Изготавливаем деревянную лодку

С помощью деревянных материалов и знания нюансов изготовления плавательного устройства, можно получить хороший результат. Рассмотрим весь процесс производства такого устройства по порядку.

Необходимые инструменты и материалы

Чтобы изготовить лодку своими руками, нужно приобрести:

доски;
полиуретановый клей;
гвозди;
краски на латексной основе;
силиконовый герметик;
шприц для заделки швов;
наждачная бумага;
лобзик;
паракорд;
зажим;
шуруповерт;
рулетка;
дрель;
кисти для нанесения краски.

После того как все инструменты будут куплены, следует подготовить некоторые материалы. Доска разделяется на части, вследствие чего для будущего дна и основы корпуса подойдут:

Как поймать больше рыбы?

Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

Один участок размером 460х610 мм;
Второй участок — 310х610 мм;
Третий участок 610х1680 мм.

Боковые части изготавливаются из частей 310х2440 мм. Для подпорок следует брать бруски малого размера 25х50х2400 мм, всего потребуется три подпорки. Для создания носовой части советуют применять брус, размер которого 25х76х2400 мм.

Для изготовления корпуса лодки нужно брать два бруска размером 25х50х2400 мм. Скреплять их можно при помощи паракорда, предварительно разрезав на несколько участков.

Изготовление деталей

Для того чтобы изготовить детали следует придерживаться определенных правил:

Чтобы отпилить доски на части используйте дисковую плиту.
При толщине дерева менее 1см нарезать его можно канцелярским ножом.
Если толщина доски от 2-6 см, то наиболее верным будет решение использование электролобзика.
Чтобы избежать появления трещин на материале, его нужно нарезать поперек и проводить ослабляющие полосы на верхнем слое шпона.

Скреплять деревянные детали можно с помощью:

проволки;
саморезов.

Если доска фиксируется саморезами, нельзя забивать их в материал, это может повлечь за собой повреждение конструкции.

Необходимо для начала сделать отверстие с помощью дрели нужного размера и потом установить саморез

При склеивании частей обращайте внимание на описание использования клеевой основы, каков срок высыхания и правила работы:

зачистка;
обезжиривание;
обработка поверхности.

Стоит не забывать о расположении волокон на двух деталях дерева. Если их разместить параллельно, прочность изделия увеличится в несколько раз. Не следует применять поврежденные части, они бракованы и не подойдут для сооружения лодки.

Сборка лодки

После подготовки требуемых деталей можно начинать сборку деревянной лодки своими руками. Для этого действия потребуются:

гвозди;
штифты.

Чтобы собрать деревянную лодку самому необходимо:

Установить дно и закрепить левую сторону.
Зафиксировать корму с левой стороны ко дну.
Установить правую сторону ко дну и корме.
Зафиксировать носовой участок.

Чтобы зафиксировать лодку гвоздями необходимо собрать ее с помощью клеевой основы. При удовлетворении внешним видом, следует зафиксировать стыки гвоздями.

После того как каркас лодки будет сделан, следует покрасить его и отполировать. Готовое изделие нужно начинать полировать с меньших шероховатостей и неровных участков. Для этого процесса нужна:

наждачная бумага;
шлифовальная машинка.

При помощи силиконового герметика следует заделать все щели, появившиеся при сборке. Для того чтобы обеспечить лодке равномерное и полное высыхание следует оставить ее на открытом воздухе. После 24 часов нужно начать окрашивать средство:

Первый слой нужно наносить снаружи.
Второй — внутри.

После того как краска высохнет, следует покрасить еще раз внутреннюю сторону лодки.

Виды

В зависимости от материала для изготовления плоскодонки, они бывают следующих видов: Деревянные – классически вариант данной лодки. Изготавливаются деревянные лодки самостоятельно из досок хвойных пород (ели, сосны), фанеры. Недостатком таких плавсредств является их приличный вес, из-за чего рыболовы не имеющие авто с прицепом используют такую лодку только на находящемся рядом водоеме.

Деревянная лодка должна изготавливаться из досок влажностью не более 16%, не имеющих трещин и выпадающих сучков

Пластиковые – легкие и прочные заводские лодки, имеющие цельную конструкцию, сделанную из прочного и устойчивого к ударам полипропилена, стеклопластика, пластика ABS. Сделать такую лодку самостоятельно невозможно. Цена ее, по сравнению с надувными аналогами, несколько ниже. Минусом такой лодки является ее хрупкость при низких температурах и очень сложный самостоятельный ремонт.

Пластиковые модели следует эксплуатировать только в теплое время года – в холода и при заморозках их корпус становиться хрупким и легко повреждается

Металлические – изготавливают такие лодки из алюминия и дюралюминия. Такие лодки по прочности и весу являются «золотой серединой» между деревянными и пластиковыми моделями. Имея небольшой вес и постоянную, не зависящую от температуры воздуха и воды прочность материала корпуса, они могут свободно эксплуатироваться в течение всего сезона открытой воды.

Алюминиевая лодка плоскодонка не подходит для плавания по морю – легкая конструкция достаточно просто опрокидывается большой волной

Описание рабочего процесса

Отметим сразу – изготовление катера своими руками процесс довольно длительный, к тому же у вас должно быть помещение, в котором будут производиться работы, чаще всего используется гараж или другое строение достаточного размера.

Сооружение корпуса

Процесс производится в следующей последовательности:

Можно сделать чертежи катера своими руками из фанеры, но гораздо проще найти готовый вариант с подходящими вам параметрами, так как есть множество важных нюансов, которые не знают те, кто не является специалистом в области постройки плавательных средств. Лучше всего проконсультироваться со знатоками, чаще всего они могут предложить проект или порекомендовать хороший вариант;

Лучше найти готовые чертежи и выкройки катера из фанеры – своими руками сделать их непросто, и вы сможете сэкономить очень много времени и исключить ошибки и просчеты

Работа начинается с того, что листы сращиваются между собой, это можно сделать с помощью прикрепления накладки, которая закрепляется эпоксидкой и саморезами, важно, чтобы у вас в итоге получились элементы нужной длины. На следующий день можно продолжать рабочий процесс; Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм. Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Изогнутые линии – самая ответственная часть работы при раскройке элементов

После того, как все заготовки нарезаны, можно приступать к следующей стадии.

Сборка

Процесс состоит из данных работ:

Все проекты катеров из фанеры состоят из одинаковых элементов, поэтому последовательность операций всегда аналогична. В первую очередь скрепляются элементы днища, для этого вдоль соединения на расстоянии 15-20 мм сверлятся отверстия под проволоку и части стягиваются. При этом не стоит прикладывать слишком большое усилие, чтобы не повредить материал;
Далее устанавливаются поперечные элементы жесткости, которые называются шпангоутами, их проще всего вырезать из фанеры толщиной 9-10 мм. Они приклеиваются эпоксидной смолой и дополнительно прикручиваются саморезами. Также крепятся продольные рейки 50х20, которые называются стрингерами. В шпангоутах можно сразу же сделать вырезы под лаги, чтобы впоследствии не работать в стесненных условиях;
Затем устанавливаются бортовые элементы, в них делаются вырезы под стрингеры и ставятся сами элементы жесткости, после этого можно приклеивать и прикручивать саморезами фанеру для бортов. Соединения изнутри для дополнительной прочности промазываются эпоксидной смолой и закрываются одним слоем стеклоткани;

Так выглядит процесс сборки

После того, как все элементы скреплены между собой, необходимо перевернуть конструкцию. Для этого ее проще всего вынести и сделать это на улице, так как помещение такой площади, чтобы сделать это внутри, найти очень сложно. Для того чтобы не повредить конструкцию, ее проще всего уложить на старые автомобильные покрышки;
Далее необходимо выкрутить все саморезы изнутри и заделать их эпоксидной смолой, после этого замазываются и все соединения, чтобы заполнить щели и сделать поверхность максимально ровной. После высыхания первого слоя производится наклеивание стеклоткани шириной 10 см, затем клеится полоса 17 см, а третий элемент должен иметь еще большую ширину, чтобы перекрывать два первых, это позволяет придать всем изгибам жесткость;

Чтобы фанерные катера были надежными, необходимо тщательно проклеивать все соединения

Далее наружная часть оклеивается всплошную, лучше сделать это в 2-3 слоя. После высыхания производится шлифовка и шпаклевка поверхности для того, чтобы она стала ровной;
Когда поверхность выровнена, можно перевернуть конструкцию для того, чтобы заполнить все полости пенопластом и обшить их листами фанеры изнутри. Сооружение каюты производится по заранее выбранному эскизу, следует помнить, что чем сложнее конфигурация, тем больше времени пойдет на сборку конструкции.

Каюта также оклеивается стеклотканью для усиления

Последний этап – грунтовка влагостойкими составами и окрашивание, важно использовать качественные композиции, их цена выше, но тут не стоит экономить. Если вам не нужен катер, и вы хотите узнать, как сделать лодку, то все производится так же за исключением того, что не требуется сооружение каюты

Моторные конструкции

Схема моторного судна практически не имеет отличий от гребных и парусных моделей. Единственное — это задник лодки, на который прикрепляется винтовой мотор. Эта часть судна должна быть прочной и надежной, чтобы во время плавания мотор не оторвался от конструкции. Умельцы рекомендуют использовать транцевую доску для лодочного мотора.

Модернизированные судна обустраиваются дополнительными элементами — стрингерами, боковыми стрингерами, кокпитом и палубными стрингерами. Чтобы лодка была непотопляемой и устойчивой, необходимо создать прослойку между внешней стороной каркаса и внутренней стороной. Эта пустота заполняется монтажной пеной. В случае опрокидывания судна не произойдет затопление и погружение на дно. Поэтому знатоки настоятельно рекомендуют использовать такую хитрость.

Что нам нужно

Набор инструментов

Приступая к работе, нам следует позаботиться о наличии всех необходимых инструментов.

В принципе, набор потребуется простой:

Выпиливать заготовки удобнее всего дисковой пилой

пила по дереву (дисковая или сабельная);
электролобзик с набором полотен;
шлифовальная машинка с насадками для обработки фанеры;
дрель и сверла разного диаметра;
шуруповерт;
струбцины для фиксации склеиваемых деталей;

Вместо струбцин в некоторых случаях подойдут зажимы для бумаги

ручной инструмент – молотки, пассатижи, стамески и т.д.
измерительный инструмент – рулетка и уровень.

Работы лучше выполнять в свободном гараже или мастерской. В принципе, детали можно собирать и на полу, но работать будет куда удобнее, если мы из бруса и толстых досок сконструируем специальные козлы, на которых и будут размещаться все элементы нашей будущей лодки.

Подбор материалов

Проекты лодок из фанеры, в изобилии представленные в интернете, предполагают использование самых разных материалов. Мы рассмотрим одну из наиболее простых модификаций, поскольку новичкам лучше отрабатывать методики на несложных образцах.

Заготовки для работы

Для постройки судна нам будут нужны:

Элемент конструкции	Особенности материала
Борта и днище	В качестве основного материала для изготовления днища и бортов используем фанерные листы. Фанера для лодки должна соответствовать ряду требований: толщина – от 5 до 10 мм в зависимости от конструкции борта. Иногда для усиления внутри устанавливаются элементы из более толстого (до 15 мм) материала; максимальная влагостойкость. Борта лучше всего делать из фенолформальдегидной или бакелитизированной фанеры. Панели на карбамидном связующем также подойдут, но в этом случае понадобится дополнительная влагозащитная обработка, например, оклейка стеклотканью; шлифовка – односторонняя. Из соображений безопасности и надежности шлифованный слой размещается с наружной стороны.
Внутренний каркас	Опорные конструкции – шпангоуты, киль, распорки, а также сидения и транцы делают из более прочных материалов: фанера толщиной 20-25 мм; обрезная доска аналогичного размера.
Соединительные элементы	Очень часто для соединения деталей в единую конструкцию применяется только клей. В то же время некоторые методики предполагают сшивку фанерных листов с использованием тонкой стальной проволоки, капронового шнура, толстой лески и т.д. В качестве дополнительного укрепления швов применяются полосы из стеклоткани, пропитанной эпоксидными смолами.
Наружная отделка	Какой бы качественной ни была фанера, при длительном контакте с водой она будет набухать. Вот почему и снаружи, и изнутри все деревянные детали обрабатываются специальными составами. К ним относятся: морилки; пропитки с антисептическими и влагозащитными компонентами; лаки и краски.

Чертежи лодки и перенос их на материал

Прежде чем приступать к закупке материалов, нам будут нужны чертежи лодок из фанеры. Строить схему плоскодонки или туристической байдарки самостоятельно стоит только в том случае, если у вас есть достаточный опыт, и вы четко понимаете, какого размера вам нужна лодка, и какую конструкцию она обязана иметь. Новичку же лучше воспользоваться готовым проектом – благо, найти его в сети не составит труда.

Чертежи лодки из фанеры с крупными схемами устройства основных узлов

Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом:

На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев.
Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру.
Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас.

Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем

При переносе размеров на заготовки мы с высокой вероятностью столкнемся с трудностями. Связано это с тем, чтоб стандартный размер фанерного листа (максимум 3000 мм по длине) часто бывает меньше, чем запланированные габариты лодки. В этом случае нам необходимо освоить методику склейки фанеры:

Торцы двух деталей подгоняем друг к другу.

Аккуратно стесываем края на длину, превышающую толщину листа примерно в 7 – 8 раз.
Полученные скосы смазываем столярным или полимерным клеем и надежно зажимаем струбцинами.
После полной полимеризации клея мы получаем достаточно длинный лист с прочным соединением «на ус».

Схема склейки фанерных листов
