Транец для ПВХ лодки – виды и конструкции
Как плавсредства бывают самых разных модификаций, так и лодочные транцы отличаются размерами, материалами и конструкционными особенностями. Поэтому прежде чем купить транец для лодки, нужно определиться с точно подходящими характеристиками. В противном случае транец на надувную лодку может не подойти или еще хуже, слететь с судна прямо на ходу, что приведет к очень печальным последствиям. Поэтому разберем подробнее характеристики, которым обладает транец на лодку.
Размер и конструкция транца
Начнем с габаритов, так как у ПВХ лодок они, можно сказать, почти стандартные. По ширине подвесной транец для лодки ПВХ обычно насчитывает 300-400 мм, а высота крепления зависит от высоты бортов, но в любом случае не превышает 380 мм. Вообще, мировой стандарт классифицирует транцы по высоте на модели S (381 мм), L (508 мм) и XL (635 мм), но для малых суден их ПВХ ткани допустимо использование лишь малого размера, т.е. «эСки». А «эль» и «иксэль» уже прерогатива крупных катеров и яхт.
Также в габаритах важны еще два параметра: толщина и угол наклона. Толщина транца зависит от максимально допустимой мощности мотора (указывается в паспорте транспортного средства). Общие рекомендации таковы: для движков до 15 л.с. достаточно 2, 5 см толщины, а при использовании более мощных агрегатов необходимо покупать транцы толщиной в 3,5 и более сантиметров. Что же касается угла наклона, то он не должен выходить за установленный предел в 4-6 градусов. Это стандарт, который улучшает работу гребного винта, а следовательно, обеспечивает высокую скорость лодки и экономный расход горючего.
По конструкции транец для резиновой лодки представляет собой простейшее устройство, которое может состоять из следующих элементов:
- Фанерной пластины с водоотталкивающим покрытием;
- Металлического каркаса;
- Крепежных дуг;
- Рым или Бобышек – скоб с плоским основанием.
При этом в некоторых моделях используются два фанерных листа, соединенных под прямым углом. Такой навесной транец для лодки крепится при помощи шнура. Впрочем, виды креплений стоит упомянуть отдельно.
Крепление транца
В зависимости от конструкции транец на лодку ПВХ или на резиновую лодку может крепиться одним из представленных ниже способов.
Бобышки – на корпус лодки приклеивают две малые бобышки, которые в дальнейшем фиксируют зацеп и большую бобышку. Затем металлическая скоба соединяется с фанерной частью транца при помощи гаек и шайб
Важно отметить, что прочность клеевого соединения обеспечивается термическим воздействием от строительного фена.
Шнурование – в данном случае используется специальная накладка с клеевой основой и кольцами, через которые пропускается шнур. Считается, что шнуровка лучше фиксирует подвесной транец к ПВХ лодке, т.к
задействуется вся ширина транца. При этом нагрузка распределяется равномерно и двигатель получает стабильно-устойчивое положение. Но нельзя умолчать и про ощутимый недостаток – шнурование отнимает много времени.
Возможно будет интересно: Слань на лодку ПВХ: что такое, виды материалов и конструкций, советы по выбору Также следует упомянуть, что на основе представленных методов народные умельцы самостоятельно придумывают способы закрепить навесной транец для лодки ПВХ. Например, клеевые пластины соединяют с металлическим каркасом, на который уже устанавливается сам мотор. Такой способ отличается надежностью, но очень трудоемок и занимает большое пространство кокпита.

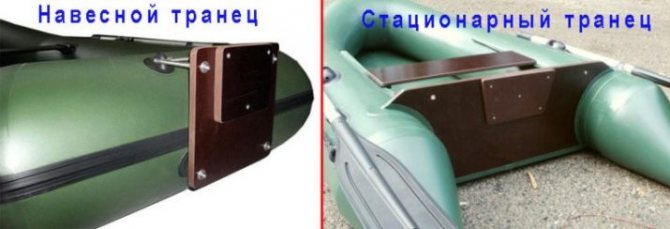

Кроме того отметим, что транцы бывают стационарные и подвесные. В первом случае устройство монтируется один раз и навсегда, а во втором транцы можно при необходимости снимать и устанавливать по новой.
Материалы для изготовления
Как уже отмечалось, заводской транец на надувную лодку изготавливают из влагостойкой фанеры (транцевая доска), пластика (бобышки) и нержавеющей стали с оцинковым покрытием (крепления). Таким образом, доска и крепления надежно защищены от разрушительного воздействия водной среды, а пластиковым бобышкам обеспечено хорошее клеевое сцепление с ПВХ тканью.
Но встречается использование и других материалов, особенно если судовладелец собирал своими руками транец на лодку ПВХ. В таком случае для доски может использоваться металл, пластик и простая древесина, обработанная защитной пропиткой. Крепления выполняют из металлических профилей, прутов и труб, при этом также заботятся об антикоррозионной защите.
Таким образом, при выборе транца на лодку стоит обращать внимание на каждый из перечисленных параметров. А чтобы получить более полное представление о том, каким должен быть хороший транец, рассмотрим характеристики наиболее популярных моделей
Пластиковый навесной транец для ПВХ лодки
Крепление датчика эхолота
Стабильные показания эхолота на скорости во многом зависят от правильности и надежности его крепления на лодочном транце.
Нижняя кромка транцевой доски находится в непосредственной близости от поверхности воды, что делает ее наиболее удобным местом для размещения элементов крепления датчика эхолота.
Существует несколько вариантов кронштейнов для датчика эхолота, которые благодаря струбцине крепятся к транцу ПВХ лодки. Основные различия между ними – наличие страховки. То есть в момент удара о дно, или иные подводные препятствия, благодаря специальному механизму шток кронштейна вместе с датчиком откидывается назад.
Советы. Прежде всего, выбранный вами кронштейн должен быть универсальным и быстросъемным. Должен обладать обязательной регулировкой глубины погружения. Фурнитура кронштейна должна быть либо из металла, либо из прочного пластика, чтобы в момент удара о дно, или топляк, не поломалась. В том случае, если кронштейн металлический, то покрытие у него должно быть качественным, то есть обладать высокой стойкостью к коррозии.
Какие бывают?
С учетом конструктивных особенностей и функциональности можно выделить 3 основных вида транцев для современных плавсредств. Речь идет о приспособлениях для:
- катеров, лодок и катамаранов, имеющих жесткую конструкцию корпуса;
- малогабаритных надувных плавсредств;
- надувных лодок из поливинилхлорида (имеются в виду стационарные транцы).
В первом случае речь идет о строении кормовой части плавательных средств с жестким корпусом. Этот элемент имеет вырез, усиленный специальной транцевой пластиной. Именно на нем и устанавливаются навесные моторы. Корма подобных плавательных средств имеет свободный отсек открытого типа. Именно его составляющей является транец, а сам он используется чаще всего для размещения запаса топлива.
Подвесные, регулируемые устройства для небольших по размерам лодок из ПВХ и надувных катамаранов рассчитаны на установку маломощных моторов. Они могут быть пластиковыми или выполненными из транцевой доски. Чаще всего эти съемные устройства комплектуются набором крепежных элементов. Выносной транец в стандартном исполнении имеет короткую ногу (S).
Стационарные конструкции для изделий из поливинилхлорида чаще всего делают из бакелитовой фанеры. Данный материал характеризуется максимальной устойчивостью к негативному воздействию воды при постоянном контакте. Транец устанавливается в кормовой части путем вклеивания на этапе изготовления лодки
Важно помнить, что высота приспособления в таких случаях является нерегулируемой
При приобретении такой лодки требуется особое внимание уделять углу наклона, который не должен превышать 6 градусов. Это обусловлено необходимостью оптимального погружения ноги лодочного мотора в воду
Помимо перечисленных разновидностей, стоит упомянуть транцы под водомет. Эти конструкции разработаны специально для установки моторов с удлиненными ногами (L).
После установки всех бобышек необходимо дождаться полного высыхания клея и стравить весь воздух из баллонов. Монтаж дуг выполняется только на сдутых плавсредствах. Их предварительно соединяют с транцевой пластиной и только после этого всю конструкцию в сборе устанавливают на лодку и закрепляют при помощи рым. На завершающем этапе лодку полностью накачивают для проверки правильности и надежности выполненного монтажа.
Подводя итог, можно с полной уверенностью заявить, что установка транца на надувную лодку – это достаточно простой процесс. Все монтажные работы не требуют большого багажа специальных знаний и навыков, а также существенных временных затрат. Установить приспособление для последующего использования навесного лодочного мотора окажется по силам даже новичку.
Расположение подвесного мотора
Первый этап установки подвесного мотора заключается в размещении его на корме с соблюдением симметричности по отношению к бортам плавсредства.
Расположение по высоте:
- Рекомендуемый уровень размещения антикавитационной пластины составляет 0-50 мм ниже самого днища лодки.
- Следует знать, что уровень установки мотора должен выбираться с учетом действительного назначения данного судна, а также типа его корпуса. Именно поэтому необходимо строго придерживаться указанных рекомендаций производителей водных судов, которые в обязательном порядке описываются в прилагаемых документах.
- Рекомендуемая глубина расположения антикавитационной пластины составляет минимум 100 мм по отношению к поверхности воды. Иначе произойдет нехватка воды, поступающей через насос в систему охлаждения, а это уже перегрев подвесного мотора и последующие за этим неисправности.
- Если установка двигателя была осуществлена слишком низко, что недопустимо, это может привести к различным механическим повреждениям.
- При максимальной нагрузке на водное судно следует опустить мотор полностью и заглушить. По завершении рекомендуется проверить, где оказалось выпускное отверстие холостого хода. Безопасной дистанцией считается 150 мм и больше по отношению к уровню воды.
Разновидности
Различают два основных вида транцев:
- Стационарный. Характеризуется жесткой конструкцией, которая монолитно вклеивается в кормовой части. Как правило, именно такой вид используется в большинстве моделей, которые изначально комплектуются двигателями. Материал пластины – многослойная фанера. Максимальная мощность мотора, который может выдержать эта конструкция – 7 л.с.
- Навесной (съемный). Предназначаются для крепления маломощных двигателей до 3 л.с. Комплектуется крепежками, которые позволяют снимать транец.
Оба вида рассчитаны под использование и электрического, и бензинового двигателя. В случаях, когда вы не используете моторное и планируете весельное передвижение, свободный от двигателя транец может быть использован для удобного размещения эхолота и другой рыболовецкой техники.
Транец навесной для лодки ПВХ своими руками
Транец – это место крепления подвесного лодочного мотора. Это должна быть надежная, прочно закрепленная конструкция. Поэтому, к процессу изготовления нельзя подходить безответственно. Нельзя допустить, чтобы этот элемент был неустойчивым и не прочным. Ошибки на воде могут закончиться плачевно. Особенно это актуально, когда в лодке находится несколько человек и их благополучие зависит от этого элемента конструкции.
При осуществлении работ следует четко придерживаться основных рекомендаций, учитывая технические характеристики лодки ПВХ вместе с мотором, который будет крепиться к данному элементу.
Самодельный транец для резиновой лодки.
Watch this video on YouTube
Мотор и транец
Транец для надувной лодки рассчитывается исключительно под конкретную модель надувной лодки, поскольку конструкции лодок бывают разнообразными и отличаться размерами. Как правило, на те модели лодок, которые продаются без двигателя и рассчитаны под движения на веслах, не допускают установки подвесного мотора, мощнее 3-х лошадиных сил. Такой мотор позволит перемещаться в надувной лодке по воде со скоростью до 10-ти км/час. Подобные надувные лодки имеют ограничения, связанные с массой мотора. По большому счету, подобные лодки не рассчитаны для того, чтобы на них устанавливали лодочные моторы.
Перед началом работ следует внимательно изучить технические данные лодки ПВХ и мотора, чтобы правильно рассчитать подвесной транец.
Поскольку лодка имеет не большие размеры, то транец является дополнительной нагрузкой, тем более с мотором. При этом, нужно учитывать, что лодка сделана из тонкого ПВХ материала.
И все же, подобный транец способен удержать лодочный мотор, силой до 3-х лошадей, что способствует более комфортным условиям рыбной ловли. При этом, следует тщательно продумать всю конструкцию, так как она оказывает существенное давление на корму лодки. Чем больше по мощности двигатель, тем больше его масса и тем большую нагрузку он оказывает на материал лодки.
Конструкция транца
Как правило, навесной транец для лодки – это очень простая конструкция, состоящая:
- Из пластины.
- Из крепежных дуг.
- Из рымов, которые еще называют бубышками.
Пластина изготавливается из пластины и может иметь произвольную форму. Крепежные дуги – это скобы, которые крепятся как к пластине, так и к лодке с помощью рымов.
Рымы имеют своеобразную конструкцию, состоящую из специальных скоб, которые имеют плоское основание.
Материалы для изготовления
Для изготовления пластины годится только водоустойчивая фанера. Она достаточно легкая и прочная, при этом отличается полированной поверхностью, способной защитить конструкцию от негативных природных факторов.
Для изготовления скоб используется прокатная сталь, которая выгибается в зависимости от заданной формы. Самый лучший вариант – это использование нержавеющей стали или стали со специальным покрытием (хром, никель, цинк).
Наличие элементов из стали позволяет создать прочную конструкцию, устойчивую к деформированию. Если элементы имеют защитное покрытие, то конструкция получается долговечной, защищенной от коррозии.
Рым изготавливается из пластика, который характеризуется легкостью и устойчивостью к влаге, а также к другим негативам. К тому же, пластик без проблем клеится к ПВХ основанию, из которого сделана лодка. Для крепления следует использовать только влагостойкий клей.
Изготовление
Все работы начинаются с наличия чертежа. Причем, подойдет чертеж самой простой конструкции транца.
Для пластины используется фанера, толщиной 10 мм. Края пластины следует обработать наждачной бумагой, чтобы не повредить лодку. К пластине крепятся петли, которые послужат креплением для металлических скоб.
Крепежные дуги выгибаются вручную или на станке.
Рымы покупаются отдельно, если все детали готовы, то их следует установить на лодку.
ЛУЧШИЙ САМОДЕЛЬНЫЙ навесной транец своими руками!
Watch this video on YouTube
Установка транца на резиновую лодку
Установить транец на лодку, изготовленную из ПВХ материала, предпочтительнее следующим образом:
В первую очередь надувают лодку и, с помощью клея, осуществляют крепление рымов
Причем, очень важно, чтобы они были приклеены именно в тех местах, где они могут быть полезными.
Основание рымов покрывается клеящим составом, после чего они крепятся к лодке. Аналогичным образом крепятся и остальные рымы
В зависимости от величины крепежных дуг, устанавливается необходимое количество этих элементов крепления. Когда клей полностью высохнет, из лодки следует стравить воздух, а крепежные дуги соединить с пластиной.
После этого лодка опять наполняется воздухом, но не полностью, а наполовину. Крепежные дуги устанавливаются так, чтобы их можно было закрепить с помощью рымов. В заключение, лодка надувается полностью, и вся конструкция надежно удерживается на лодке.
Установка навесного транца на надувную лодку
Высота транца
Высота транца или по-другому размер пластины, зависит от высоты бортов лодки в надутом положении. Транец может быть равен высоте бортов или может быть больше, а также меньше, но ненамного. Главное условие заключается в том, чтобы мотор надежно и крепко удерживался на транце, а также был безопасным в процессе эксплуатации.
Усиление навесного транца
Классический транец состоит из двух скоб и четырех рымов. Если требуется произвести усиление транца, то можно увеличить количество скоб, а значит и количество рымов.
При этом, не следует забывать, что дополнительные крепежные элементы увеличивают вес конструкции, что является дополнительной нагрузкой на лодку, в том числе и на материал, из которого сделана лодка.
Изготовление
Производство самодельного транца начинается с сопоставления размеров и весовых показателей мотора и посадочной площадки будущего крепления. Также нужно правильно рассчитать оптимальную конфигурацию посадочной площадки в зависимости от конструкции креплений двигателя. После сверки и подгонки подготавливаются чертежи изделия. На них должны быть указаны форма и размеры посадочной площадки, её конструктивные характеристики, определяемые видом креплений мотора. На чертежной схеме должны быть отражены форма и размеры металлической рамы транца, точки её креплений к посадочной площадке и корпусу лодки.
Транец для лодки: как правильно выбрать, установить и разместить транец. Варианты крепления и особенности конструкций (95 фото)
Любому рыболову отличным приобретением считается покупка лодки. Особенно тщательно стоит подойти к приобретению надувной лодки с возможностью передвижения на моторе.
Так значительно расширяется возможность в поиске уловистых мест. Ведь способ ловли хищника троллингом является уловистым, а без плавательного средства он не возможен. Для этого необходимо приобрести лодку под транец.
Покупкой такой лодки с мотором требует разобраться во всех нюансах. Например, какой высоты должен быть транец лодки, способы крепления и наиболее надежный из них, какие нагрузки может испытывать транец при движении на моторе и прочие моменты.
Поэтому, приобретение и установку моторы лучше устанавливать со знающим в данном деле толк человеком.
Краткое содержимое обзора:
Процесс изготовления
Изготовить транцевые шасси в домашних условиях не составляет особого труда. Все, что может понадобиться, наверняка есть у каждого уважающего себя мужчины в гараже.
Есть масса известных несложных способов разместить на лодке транцевые колеса как с крепежом, так и не требующие традиционного крепления.
Один из самых простых способом и достаточно быстрых по времени это установка транцевых конструкций на небольшую лодку, сзади на баллонные ручки.
Для этого понадобятся пластиковая бочка, из которой будут вырезаться два основных элемента шириной по 20 см.
По краям бочки вырезаются специальные галстучки, которые будут выступать основой под крепеж. А непосредственно шасси будут установлены посередине каждой детали на четырех болтах из нержавеющей стали. Все отверстия должны быть в обязательном порядке залиты силиконом, в качестве герметика.
Конечно, каждый рыбак имеет авторские методы усовершенствования лодки, для этого, могут понадобиться различные дополнительные детали, установленные собственноручно, значительно сэкономят силы, время и денежные средства.
Также есть отличный вариант установка транцевых шасси на специальные кронштейны из нержавеющей стали. Она является наиболее практичной и простой из всех известных и недорогих.
Итак, для изготовления транцевых колес своими руками понадобятся:
- труба квадратная 25*25*2 – 1,2 м;
- труба круглая 20 мм, наружного Ǿ 17 мм и внутреннего Ǿ – 0,5 м;
- труба круглая 23 мм (наружного диам.) 20,5 мм (внутреннего диам.) – 0,05 м;
- пруток Ǿ 16 – 18 см;
- Шайбы Ǿ 20 – 4 шт.;
- Шайбы под болт м10 – 8 шт.;
- Болт с гайкой м10 – 4 шт.;
- Шплинты Ǿ 4 – 2 шт.;
- Электрод 3,2 – 2 шт. для изготовления спицы-фиксаторов;
- Заглушка мебельная 25*25 – 2 шт.;
- Колеса 26*85 с игольчатыми подшипниками – 2 шт.;
- Специальная грунтовка для металлических конструкций;
- Специальная эмаль;
- Прозрачный силикон;
- Сверло Ǿ 20;
- Сверло Ǿ 4;
- Шлифкруг;
- круг обрезной;
- кисточка.
Итак, заранее подготовив все необходимое, можно смело переходить к изготовлению транцевых колес. Первоначально необходимо заготовить само колесико, к примеру, из обыкновенных колесиков от детского велосипеда или приобрести готовые.
Из подготовленных труб выполнить согласно чертежу основу кронштейна.
Некоторые стыки нужно будет сварить, так как будет большая нагрузка на остов и резьбовое соединение может не выдержать, для сварочных работ лучше пригласить специалиста, в арсенале которого есть специализированное оборудование.
Специальные вращающиеся пальцы, на которые будут посажены колеса, лучше всего заказать у токаря, который выполнит работу по ГОСТ с допусками и соответствующими посадками, под отверстие.
В готовой конструкции просверлить отверстия под будущий крепеж и зачистить напильником.
Уже после того, как остов будет готов, в последний момент необходимо установить пальцы и посадить на них колесики. Таким образом, транцевые колеса будут готовы к монтажу. Времени на такую работу уходит немного, а экономия получается колоссальная!
Как правильно выбирать
Теперь, когда мы знаем все основные конструкции колес, подведем итог
На что важно обращать внимание при выборе:
Форма стоек и материал.Прямая чаще подходит для лодок с пайолами, изогнутая для НДНД. Материал предпочтительнее нержавеющая сталь.
Длина стоек
Для НДНД лодок стойки длиннее, чем для пайольных, чтобы была возможность прикрепить их к транцу.
Количество и угол отверстий на крепежной площадке.Обратите внимание как устроены на вашей лодке косынки (брызговики), чтобы колеса не упирались в них. Если на фланце есть несколько положений для фиксации стоек в верхнем положении, это добавит удобств при использовании.
Выдерживаемая нагрузка.Потребуется хотя бы примерно представлять сколько груженая лодка будет весить и сверить с информацией, которую указывает производитель колес
Если ноша получится непосильной, то стоит рассмотреть вариант покупки усиленных колес — они отличаются от стандарта дополнительными ребрами жесткости на крепежной площадке, усиленными стойками.
Тип конструкции.Чтобы выбрать правильный механизм конкретно под вашу лодку можно использовать следующий алгоритм:— посмотрите ширину транца — если он узкий, то учтите поворот мотора, чтобы колеса не мешали;— обратите внимание на угол наклона транца (он есть у большинства лодок) и транцевый выступ на дне если у вас нднд:— и только после этого можно добавить свои «хотелки» к выбору.
Если транец нужно засверливать, то заранее продумайте, не помешают ли этому: шильда лодки, фиксатор пайол с внутренней стороны, сливной клапан, крепление датчика эхолота и любые конструктивные особенности конкретно вашей модели.
Материал и ширина колес. Колеса ставятся пластиковые, полиуретановые и резиновые. Последние более предпочтительны — они универсальны и хорошо работают на всех покрытиях, их можно регулировать давлением, повышая проходимость. Чем больше радиус колес, тем легче будет преодолевать препятствия. Чем шире колесо, тем лучше оно будет ехать по мягкому грунту. Если подъезд к воде топкий, то обратите внимание на сдвоенные колеса, они решат проблему. Колеса желательно использовать без подшипника — в нем нет необходимости, а условия эксплуатации для него не самые лучшие.
Необходимые инструменты и материалы
Для изготовления транца своими руками понадобится минимальный набор инструментов и перечень подходящих материалов.
Инструменты:
- приспособления для распиливания металла: болгарка (УШМ) или ручная пила по металлу;
- электрическая дрель или шуруповерт;
- приспособления для распиливания древесины: ножовка или электрический лобзик;
- сварочный инвертор (в зависимости от конструкции модели);
- трубогиб (в зависимости от модели или наличия/отсутствия сварочного инвертора);
- гаечные ключи.
Расходные материалы:
- саморезы;
- обрезные диски для болгарки или полотна для пилы по металлу;
- сверла и насадки-биты;
- пильные полотна для электрического лобзика;
- электроды (при использовании сварочного аппарата);
- лак яхтный;
- кисть малярная;
- краска молотковая;
- специализированный клей для лодок.
Читайте Пластиковые лодки под мотор
Материалы:
- железная труба до 20 мм в диаметре (предпочтительно круглого сечения);
- фанера. 30-40 мм толщиной (можно её использовать в 2 слоя по 1,5 или 2 мм).
- гайки;
- заводские переходники-крепления (приклеиваются к корпусу лодки), их желательно приобрести в магазине, так как самостоятельное изготовление затруднительно.
Днище лодки пвх
Одним немаловажным фактором при использовании вашего судна на воде является обустройство днища самой лодки. Связано это с тем, что эластичное плоское днище лодки прогибается под тяжестью сидящего на нем человека, при этом происходит образование подводного горба. Подводный горб очень увеличивает сопротивление водной глади при движении лодки, что приводит к перерасходу топлива и неустойчивости самого хода.
Чтобы придать днищу лодки поперечную и продольную жесткость, в конструкцию добавляют жесткий настил или надувное днище. Надувное днище улучшает безопасность и надежность хода лодки, а также увеличивает комфортность. Двухсекционный надувной матрац хорошо подойдет на роль надувной подушки.
Необходимо заполнить матрац воздухом и уложить в кокпит в нос подушкой, после этого необходимо заполнить сами борта до рабочего давления, при этом борта зажимают матрац.
Для улучшения проходимых по воде качеств вашей лодки, днищу нужно придать килеватость.
Для этого монтируем между сланью и днищем продольную балку (жесткий кильсон), он делает натяжку днища и увеличивает устойчивость лодки пвх на проложенном вами курсе. Кильсон крепят к кормовой и носовой секциям слани.
https://youtube.com/watch?v=eCnzhf0hemI
Как вам статья?
Мне нравитсяНе нравится
Варианты изготовления
Мы опишем самый распространенный вариант изготовления транца на лодку ПВХ своими руками — это использование конструкции на кронштейнах.
Для изготовления и прикрепления транца к баллону лодки понадобится:
- бакелитовая фанера — один лист шириной примерно 30*30 см, второй — 30*20 см, толщина каждого 16 мм;
- металлический прут сечением 10 мм для изготовления каркаса;
- специальный клей для лодки ПВХ, оптимально — из ремкомплекта;
- наждачная бумага;
- растворитель;
- дрель и инструменты для работы с металлом;
- сварочный аппарат;
- покупные либо изготовленные самостоятельно рымы.
В качестве последних можно использовать лодочные леера.
Из бакелитовой либо иной влагостойкой фанеры нужно вырезать два прямоугольника указанных размеров. Аккуратно обработать напильником края. Скрепить их вместе так, чтобы суммарная толщина получилась 32 мм (для крепления большинства лодочных моторов толщина опоры должна быть 30-35 мм). Крепеж можно осуществлять с помощью обычных болтовых соединений.
По углам большой плиты просверлите 4 отверстия для монтажа каркаса.
После этого приступаем к сборке каркаса, на котором будет держаться наш транец. Для того, чтобы высчитать длину кронштейнов каркаса, придется полностью надуть лодку и приложить опорную пластину к ее корме вертикально. Воспользуйтесь помощью другого человека — он должен удерживать пластину, пока вы с помощью рулетки измеряете длину будущих элементов каркаса, а также маркером на баллоне отмечаете точки приклеивания лееров.
После установки транец должен держаться строго вертикально!
Готовь сани летом, а телегу зимой — эта поговорка как раз подходит к моему блогу.На этот раз хочу поделиться опытом изготовления и эксплуатации быстросъёмных транцевых колес. Хотел написать блог в сообществе «Drive2 на воде» но моя заявка на членство рассматривается модератором уже несколько дней. Может про меня забыли :((((В сетях интернета гуляет много вариантов транцевых колес. Но для себя я подсмотрел и выбрал именно такие. Сделал я их еще прошлой зимой, в то время, по таким колесам нормальной информации практически не было, приходилось макетировать узлы и в пластмассе и в пластилине, чтобы обкатать оптимальные размеры. Забегая наперёд, скажу — получилось, остался доволен, было сделано три комплекта, на разные по величине ПВХ лодки 2,7м, 2,9м и 3,2м. Если кого заинтересовало, читаем дальше.Для комплекта понадобится: 1. Пара колес, были с камерой (на фото черного цвета), и монолитные полиуретановые (желтые), диаметром 260 мм (могу и ошибаться — подзабыл маленько); 2 .Квадратный профиль из нержавейки 30Х30 мм., толщиной 1,5 мм; 3. Листовая нержавейка толщиной 2 мм.; 4.Пруток диаметром 9 мм. (лучше 8 мм. прочнее конструкция) нержавейка. Сразу пока не забыл: нержавейку трудновато найти, все можно сделать из обычной стали, погрунтовал, покрасил.
Вкратце по монтажу.1.Лодку надуть и перевернуть, подложить что нибудь, можно ящик. 2
Примерить к транцу, обратить внимание, что бы не мешали усиления в местах вклейки транца, косынки и т.д. 3. Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани
4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки
Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани. 4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки.
Эксплуатация: 1. Привести лодку в готовность, надуть. 2.Соединить стойки с кронштейнами колесами вверх. 3. Поочередно поднять борта в кормовой части и перевести стойки в нижнее положение. 4. Поставить лодку на колеса и установить мотор на транец в поднятом положении.5. Поднять нос лодки за ручку и вести лодку к воде кормой вперед. 6.Сесть в лодку, оттолкнуться от берега, что бы колеса не касались дна, перевести стойки в верхнее положение или снять. 7. Опустить мотор в рабочее положение. Это примерный алгоритм, в процессе эксплуатации подстроитесь под себя.
На этом пока буду заканчивать свой цикл статей Рыбацких самоделок, есть ещё эксклюзивный материал по изготовлению воблеров -свимбейтов, но будет позже, даже не знаю когда.
С Новым годом и Рождеством!Удачи, здоровья, благополучия! НХНЧ, НГНЖ и ровных дорог!
Конструкция в зависимости от вида крепежа
Стоит отметить существенный недостаток этой детали для лодок из пвх – необходимо будет следить за тем, чтобы судно всегда было хорошо накачанным. В противном случае при малейшем спуске воздуха нога мотора начнет уходить под судно, а это угроза безопасного движения по водоему.
Другие составляющие зависят от выбранного способа монтажа, который бывает 2 видов:
- Приклеить к корпусу лодки резиновые бобышки. Сверху – 2 небольших для того, чтобы вставить трубчатые дуги. Снизу приклеивается одна большая бобышка – главный фиксатор транца.
- Установить с помощью шнуров. Считается более эффективным в сравнении с первым, поскольку используется вся ширина транца, а значит, нагрузка от двигателя распределяется равномерно. В этом случае навесной транец для надувной лодки представляет собой 2 прямоугольных пластины, соединенных между собой под углом 90 градусов. Причем горизонтальная монтируется к кормовому баллону, на вертикальную подвешивают мотор.
