Как сделать и установить транец на лодку своими руками?

Установка на лодку

Проводится после того, как судно будет полностью накачано. Следующий шаг – разметка маркером мест крепежей рымов или бобышек.

Будущие места склейки рекомендуется сначала обезжирить растворителем марки 646.

Наносим слой клея к рымам, выжидаем 5 минут и крепим их к лодке. Места фиксации хорошо прижимаем, выпуская воздух. Полное высыхание происходит в течение суток.

Количество рымов зависит от размеров крепежных дуг. Как только поверхность просохнет, из лодки стравливаем воздух, чтобы соединить металлические дуги с пластиной. Сначала надуваем судно наполовину, проверяем прочность крепежей и затем уже полностью.

Виды механических воздействий на транец

Во время работы навесного компонента испытывает:

• Толкающее давление мотора.
• Давление тяжести двигателя.

Предлагаем ознакомиться: Раскроем секреты рыбалки спиннингом на озере и в пруду

В результате этого происходит воздействие транца непосредственно на само судно:

• Усиливается действие толчка на нижнюю часть крепежа.
• Уменьшение действия толчка на верхнюю часть крепежа.

Данная мощность негативно влияет на состояние гаек, которые в процессе имеют свойство откручиваться. Для того чтобы предотвратить это, необходимо использовать шайб.

На навесной транец оказывают воздействие силы мотора:

• толкающая сила;
• сила тяжести движка.

Негативным воздействием на транец и лодку является повышенная вибрация, которая происходит из-за работы мотора. Такое воздействие может привести к расшатыванию болтов и гаек, которые просто могут открутиться. Для того, чтобы уберечь транец от такого воздействия следует использовать контр-гайки или контр-шайбы.

Подготовка к установке транца

Для того, чтобы надежно и правильно закрепить транец под мотор на лодке из ПВХ понадобится:

• Навесной транец;
• Две пары леерных шайб;
• Клей для лодки ПВХ;
• Растворитель;
• Кисточка;
• Строительный фен.

Здесь можно найти леерные шайбы – специальные пластиковые насадки с отверстием. Их приклеивают на лодочный клей для ПВХ ткани.

Навесной транец бывает различных марок. Чаще всего производитель лодок ПВХ предлагает собственный ассортимент навесных транцев, которые подойдут к определенным моделям надувных ПВХ лодок.

Они отличаются по функционалу, например, бывают складными или регулируемыми по наклону.

Также встречаются модели для маломощных моторов до 5 лошадиных сил или транцы под двигатели до 15 л/с.

Материал транца не имеет особого значения. Производители выпускают транцы из пропитанной водостойкой эмульсией фанеры или пластика.

Что удобнее для установки на лодку ПВХ – транец фанерный или пластиковый- решать непосредственно владельцу лодки, исходя из бюджета, особенностей эксплуатации, мощности мотора и личных предпочтений.

Обычно транец от производителя уже поставляется в комплекте со всей необходимой фурнитурой для установки и закрепа.

Но, если транец изготавливается собственноручно, то необходимо запастись леерными шайбами и металлическим каркасом.

Для установки на корму леерных шайб понадобится клей для ПВХ.

Можно воспользоваться ремонтным комплектом, который предоставляется вместе с лодкой, или купить клей для лодочной фурнитуры отдельно.

ПОЛЕЗНО ЗНАТЬ! При установке леерных шайб на лодку внимательно прочитайте инструкцию на тюбике клея. Выдержите указанное время и рекомендации по приклеиванию лодочной фурнитуры.

Возможные способы изменения высоты транца

Высота транца определяет глубину, на которую заглубляется гребной винт. Правильной работы двигателя при слишком большом или наоборот, слишком малом заглублении достичь не удастся, а значит в ряде случаев установка подвесного мотора на лодку потребует регулировки высоты транца под лодочный мотор.

В случае слишком большого заглубления, при движении мотор испытывает слишком большое сопротивление воды, что отрицательно сказывается на скорости передвижения лодки, а также может приводить к преждевременному износу узлов двигателя. Считается, что нормальным значением является расстояние от днища плавательного средства до антикавитанционной плиты не более 1 дюйма (примерно 25 миллиметров).Поднять на небольшую высоту двигатель можно при помощи дополнительных прокладок, однако в случае слишком большого заглубления более простым решением может оказаться смена транца на более высокий или замена мотора на более подходящий.

Фото 3. Лодка с высоким транцем.

Слишком малое погружение также снижает эффективность работы и срок службы мотора. Винт начинает захватывать воздух, возникает кавитация. Так как он начинает вращаться не в воде, а в водно-воздушной среде, происходит рост количества оборотов двигателя, что в конечном итоге ведет к перегреву, а также кавитационному разрушению гребного винта. Изменить заглубление можно либо заменой транца (или мотора на более подходящий для конкретного транца и лодки), либо немного надпилив имеющийся.

Установка, регулировка мотора на транце, усиление и поднятие

Закрепляют мотор с учетом положения антикавитационной плиты, расположенной на дейдвуде. В зависимости от модели, ориентировочный уровень расположения винта – ниже днища на 0-5 см. Точные параметры определяются:

• экспериментальным путем: опробованием на ходу приемов управления при изменении высоты крепления в пределах 0-50 см;
• рекомендацией специалиста по продаже, ремонту или обслуживанию конкретных моделей моторов и лодок.

Низкая посадка мотора увеличивает сопротивление воды, снижает скорость, способствует растрачиванию мощности. Худший итог – потеря контроля над судном.

Монтаж силового агрегата осуществляют при помощи транцевых скоб и зажимов. Усилия затяжки струбцин – равновеликие, до упора. В большинстве моделей моторок силовой агрегат укрепляют с учетом линии киля.

В случае саморазвинчивания возможен вариант, когда силовой агрегат будет удерживаться в судне только транцем или страховочным тросом (в моделях, где есть приспособление безопасности).

Общие правила и рекомендации позволят надежно закрепить мотор. Конечно, известны случаи, когда оптимальное положение силового агрегата – результат многочасовых экспериментов. В таких случаях выходом является обращение за помощью к специалистам. В сервисном центре покупателю подскажут сочетания с прогнозируемым результатом. Для усложненных конструкций – экспериментальным путем подберут место крепления агрегата.

По способу крепления к лодке, транец может быть навесным и стационарным. Навесные варианты в большинстве случаев используются под двигатели сравнительно небольшой мощности, так как такое крепление не способно выдерживать значительные нагрузки. Есть несколько способов, которыми могут крепиться навесные транцы:

• Фиксация при помощи жестких скоб к расположенному в корме баллону. Пока лодка не полностью надута, крепления надевают на баллон, после чего полностью надувают плавательное средство. Давление воздуха хорошо держит транец в заданном положении. Однако этот способ используется все реже и реже, так как при малейшем падении давления и транец, и соответственно двигатель получают подвижность.
• Две ленты из поливинилхлорида, имеющие отверстия для шнуровки. Транец в таком случае одной плоскостью упирается в корму, и дополнительно крепится полоской из прочного ПВХ материала, находясь в ней как в своеобразном кармане. Способ встречается достаточно часто, так как используется многими производителями лодок.
• Посредством специальных пластиковых креплений, приклеенных к кормовой части плавательного средства.Это также распространенный вариант, отличающийся простотой и надежностью, поэтому и используется многими производителями.

На некоторых плавательных средствах установлен стационарный транец. Вследствие большей прочности конструкции становится возможной установка мотора большей мощности, чем в случае с навесными. Однако следует учитывать, что высота транца не будет подходить под все моторы, и в ряде случаев возникает вопрос, как подогнать мотор под лодку. Стационарные конструкции могут крепиться следующим образом:

При помощи кронштейнов к днищу лодки и бортам. Данный способ в состоянии выдерживать даже нагрузки и вибрацию, создаваемые достаточно мощными двигателями.

Нередко транец расположен под небольшим углом к оси баллонов. Это конструкционная особенность, обеспечивающая нормальные условия для работы двигателя при перемещении лодки в глиссирующем режиме.

Низкая посадка мотора увеличивает сопротивление воды, снижает скорость, способствует растрачиванию мощности. Худший итог — потеря контроля над судном.

Монтаж силового агрегата осуществляют при помощи транцевых скоб и зажимов. Усилия затяжки струбцин — равновеликие, до упора. В большинстве моделей моторок силовой агрегат укрепляют с учетом линии киля.

Общие правила и рекомендации позволят надежно закрепить мотор. Конечно, известны случаи, когда оптимальное положение силового агрегата — результат многочасовых экспериментов. В таких случаях выходом является обращение за помощью к специалистам. В сервисном центре покупателю подскажут сочетания с прогнозируемым результатом. Для усложненных конструкций — экспериментальным путем подберут место крепления агрегата.

Как установить лодочный мотор, чтобы он работал экономно и надежно

Прежде чем приступить к установке мотора на лодку ПВХ, обязательно застрахуйте его от падения в воду – прикрепите прочным тросиком к рым-болту или транспортировочной ручке (Рис. 1).

Рис.1

Далее установите двигатель по осевой линии лодки (Рис.2), хорошо затяните крепления (Рис.3) и проверьте:

• ● расположение выхлопного отверстия – оно должно быть над поверхностью воды;
• ● плавучесть и устойчивость лодки с максимальной загрузкой;
• ● дифферент лодки (угол между килевой линией и поверхностью воды): оптимальная величина составляет 3÷5°;
• ● угол между осью винта и ватерлинией – чем он меньше, тем ниже сопротивление воды и экономнее расход топлива;
• ● высоту положения мотора – расстояние между антикавитационной пластиной и днищем лодки должно находиться в пределах 0÷25 мм (Рис.4).

Рис. 2

Рис. 3

Рис. 4

Если все в порядке, начинайте движение на малой скорости, постепенно добавляя газ. При ухудшении устойчивости и/или управляемости лодки остановитесь, чтобы сбалансировать лодку за счет перераспределения груза и/или отрегулировать угол наклона (дифферент) двигателя.

Чтобы приподнять нос лодки над водой, сместите центр тяжести к корме и/или отклоните «ногу» мотора назад (Рис. 5, а). Чтобы его опустить, переместите груз в носовую часть кокпита и/или дайте «ноге» мотора наклон вперед (Рис. 5, б).

При слишком глубоком погружении винта падает мощность двигателя из-за роста противодавления воды на выхлопе и увеличивается сопротивление его подводной части – это мешает лодке развить максимальную скорость и приводит к перерасходу топлива. В этом случае правильно установить лодочный мотор помогут регулировочные пластины.

При завышенной установке лодочного мотора винт захватывает воздух. По этой причине падает скорость движения и КПД двигателя, происходит кавитационный износ лопастей, возможно заклинивание поршней из-за перегрева. Если ситуацию не поможет исправить смещение центра тяжести лодки к корме и изменение угла наклона мотора, придется или возить с собой дополнительный груз, или делать выборку в транце.

Виды механических воздействий на транец

На навесной транец оказывают воздействие силы мотора:

• толкающая сила;
• сила тяжести движка.

Воздействие данных сил приводит к тому, что транец начинает оказывать давление на лодку в двух точках. В нижней части крепления действует толкающее усилие, а в верхней – противоположное направлению.

Негативным воздействием на транец и лодку является повышенная вибрация, которая происходит из-за работы мотора. Такое воздействие может привести к расшатыванию болтов и гаек, которые просто могут открутиться. Для того, чтобы уберечь транец от такого воздействия следует использовать контр-гайки или контр-шайбы.

Этапы установки транцевых колес

1. Размечаем место крепления кронштейна на транце. От внутренней части баллона к центру транца на расстоянии 85-90 мм наносим вертикальную линию. От точки пересечения этой вертикальной линии с нижней кромкой транца отмеряем не менее 5 мм (желательно 10-15 мм минимум) и проводим горизонтальную линию в сторону центра транца.
2. Собираем кронштейн и стойку колес вместе. Прикладываем собранную конструкцию к размеченным линиям. Если разметка с левой стороны, то прикладываем левое колесо, если с правой стороны – правое колесо. Кромки кронштейна должны располагаться на размеченных линиях. Удерживая одной рукой кронштейн проверяем, не задевает ли колесо кромку транца (зазор должен быть не менее 20 мм) и баллон с внутренней стороны.
3. Если параметры минимальных зазоров не выдерживаются, то перемещаем кронштейн в горизонтальном или вертикальном положении до выполнения требуемых параметров. Если требуемые минимальные зазоры выполняются, то фиксируем положение кронштейна и отмечаем точки под крепления к транцу.
4. Размеченные точки для отверстий под крепежные элементы сначала просверливаем сверлом меньшего диаметра, а затем сверлом равного по диаметру болта. При рассверливании отверстия сверлом большего диаметра желательно не доходить до конца несколько миллиметров, а рассверлить отверстие с обратной стороны. Это позволит избежать сколов на транце при выходе сверла.
5. После рассверловки промазываем отверстия силиконовым герметиком для предотвращения попадания влаги внутрь транца во избежание преждевременного гниения. Также промазываем герметиком болты и внутреннюю сторону шайб.
6. Производим крепление кронштейнов (предварительно отсоединив их от стоек).
7. Устанавливаем снова стойки на кронштейны и проверяем работоспособность колес в разных положениях.

Транец навесной для лодки ПВХ своими руками

Транец – это место крепления подвесного лодочного мотора. Это должна быть надежная, прочно закрепленная конструкция. Поэтому, к процессу изготовления нельзя подходить безответственно. Нельзя допустить, чтобы этот элемент был неустойчивым и не прочным. Ошибки на воде могут закончиться плачевно. Особенно это актуально, когда в лодке находится несколько человек и их благополучие зависит от этого элемента конструкции.

При осуществлении работ следует четко придерживаться основных рекомендаций, учитывая технические характеристики лодки ПВХ вместе с мотором, который будет крепиться к данному элементу.

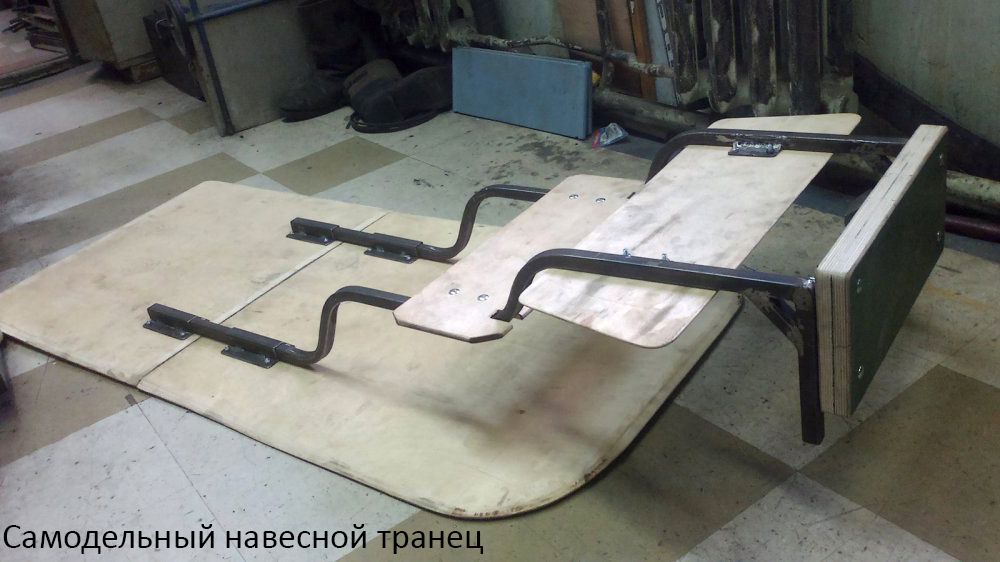

Самодельный транец для резиновой лодки.

Watch this video on YouTube

Мотор и транец

Транец для надувной лодки рассчитывается исключительно под конкретную модель надувной лодки, поскольку конструкции лодок бывают разнообразными и отличаться размерами. Как правило, на те модели лодок, которые продаются без двигателя и рассчитаны под движения на веслах, не допускают установки подвесного мотора, мощнее 3-х лошадиных сил. Такой мотор позволит перемещаться в надувной лодке по воде со скоростью до 10-ти км/час. Подобные надувные лодки имеют ограничения, связанные с массой мотора. По большому счету, подобные лодки не рассчитаны для того, чтобы на них устанавливали лодочные моторы.

Перед началом работ следует внимательно изучить технические данные лодки ПВХ и мотора, чтобы правильно рассчитать подвесной транец.

Поскольку лодка имеет не большие размеры, то транец является дополнительной нагрузкой, тем более с мотором. При этом, нужно учитывать, что лодка сделана из тонкого ПВХ материала.

И все же, подобный транец способен удержать лодочный мотор, силой до 3-х лошадей, что способствует более комфортным условиям рыбной ловли. При этом, следует тщательно продумать всю конструкцию, так как она оказывает существенное давление на корму лодки. Чем больше по мощности двигатель, тем больше его масса и тем большую нагрузку он оказывает на материал лодки.

Конструкция транца

Как правило, навесной транец для лодки – это очень простая конструкция, состоящая:

• Из пластины.
• Из крепежных дуг.
• Из рымов, которые еще называют бубышками.

Пластина изготавливается из пластины и может иметь произвольную форму. Крепежные дуги – это скобы, которые крепятся как к пластине, так и к лодке с помощью рымов.

Рымы имеют своеобразную конструкцию, состоящую из специальных скоб, которые имеют плоское основание.

Материалы для изготовления

Для изготовления пластины годится только водоустойчивая фанера. Она достаточно легкая и прочная, при этом отличается полированной поверхностью, способной защитить конструкцию от негативных природных факторов.

Для изготовления скоб используется прокатная сталь, которая выгибается в зависимости от заданной формы. Самый лучший вариант – это использование нержавеющей стали или стали со специальным покрытием (хром, никель, цинк).

Наличие элементов из стали позволяет создать прочную конструкцию, устойчивую к деформированию. Если элементы имеют защитное покрытие, то конструкция получается долговечной, защищенной от коррозии.

Рым изготавливается из пластика, который характеризуется легкостью и устойчивостью к влаге, а также к другим негативам. К тому же, пластик без проблем клеится к ПВХ основанию, из которого сделана лодка. Для крепления следует использовать только влагостойкий клей.

Изготовление

Все работы начинаются с наличия чертежа. Причем, подойдет чертеж самой простой конструкции транца.

Для пластины используется фанера, толщиной 10 мм. Края пластины следует обработать наждачной бумагой, чтобы не повредить лодку. К пластине крепятся петли, которые послужат креплением для металлических скоб.

Крепежные дуги выгибаются вручную или на станке.

Рымы покупаются отдельно, если все детали готовы, то их следует установить на лодку.

ЛУЧШИЙ САМОДЕЛЬНЫЙ навесной транец своими руками!

Watch this video on YouTube

Высота транца лодки

Стандартная высота дейдвуда составляет 381 мм, однако даже в моторах одной компании-производителя она может отличаться на 20-25 мм. Благодаря оптимальному положению мотора можно увеличить скорость лодки и уменьшить брызги за кормой.

Если вы устанавливаете двигатель, а антикавитационная плита оказывается ниже рекомендуемых границ, можно ослабить шурупы и установить нужную высоту транца, а затем осуществить тестовые заезды, предварительно уже закрепив пластину.

При необходимости замены подвесного мотора можно настраивать транец под особенности нового двигателя, а именно под длину его дейдвуда. Ненужные отверстия для шурупов можно в последствие замазать герметиком, а затем подобрать нужную высоту навески мотора, закрепив пластину в нужном положении.

Если высота выбрана правильно, вы сможете добиться путём таких процедур повышения скорости лодки. Вместе с этим уменьшиться и расход топлива, а также брызгообразования.

Необходимые инструменты и материалы

Для изготовления транца своими руками понадобится минимальный набор инструментов и перечень подходящих материалов.

Инструменты:

• приспособления для распиливания металла: болгарка (УШМ) или ручная пила по металлу;
• электрическая дрель или шуруповерт;
• приспособления для распиливания древесины: ножовка или электрический лобзик;
• сварочный инвертор (в зависимости от конструкции модели);
• трубогиб (в зависимости от модели или наличия/отсутствия сварочного инвертора);
• гаечные ключи.

Расходные материалы:

• саморезы;
• обрезные диски для болгарки или полотна для пилы по металлу;
• сверла и насадки-биты;
• пильные полотна для электрического лобзика;
• электроды (при использовании сварочного аппарата);
• лак яхтный;
• кисть малярная;
• краска молотковая;
• специализированный клей для лодок.

Читайте Пластиковые лодки под мотор

Материалы:

• железная труба до 20 мм в диаметре (предпочтительно круглого сечения);
• фанера. 30-40 мм толщиной (можно её использовать в 2 слоя по 1,5 или 2 мм).
• гайки;
• заводские переходники-крепления (приклеиваются к корпусу лодки), их желательно приобрести в магазине, так как самостоятельное изготовление затруднительно.

Транец для ПВХ лодки – виды и конструкции

Как плавсредства бывают самых разных модификаций, так и лодочные транцы отличаются размерами, материалами и конструкционными особенностями. Поэтому прежде чем купить транец для лодки, нужно определиться с точно подходящими характеристиками. В противном случае транец на надувную лодку может не подойти или еще хуже, слететь с судна прямо на ходу, что приведет к очень печальным последствиям. Поэтому разберем подробнее характеристики, которым обладает транец на лодку.

Размер и конструкция транца

Начнем с габаритов, так как у ПВХ лодок они, можно сказать, почти стандартные. По ширине подвесной транец для лодки ПВХ обычно насчитывает 300-400 мм, а высота крепления зависит от высоты бортов, но в любом случае не превышает 380 мм. Вообще, мировой стандарт классифицирует транцы по высоте на модели S (381 мм), L (508 мм) и XL (635 мм), но для малых суден их ПВХ ткани допустимо использование лишь малого размера, т.е. «эСки». А «эль» и «иксэль» уже прерогатива крупных катеров и яхт.

Также в габаритах важны еще два параметра: толщина и угол наклона. Толщина транца зависит от максимально допустимой мощности мотора (указывается в паспорте транспортного средства). Общие рекомендации таковы: для движков до 15 л.с. достаточно 2, 5 см толщины, а при использовании более мощных агрегатов необходимо покупать транцы толщиной в 3,5 и более сантиметров. Что же касается угла наклона, то он не должен выходить за установленный предел в 4-6 градусов. Это стандарт, который улучшает работу гребного винта, а следовательно, обеспечивает высокую скорость лодки и экономный расход горючего.

По конструкции транец для резиновой лодки представляет собой простейшее устройство, которое может состоять из следующих элементов:

• Фанерной пластины с водоотталкивающим покрытием;
• Металлического каркаса;
• Крепежных дуг;
• Рым или Бобышек – скоб с плоским основанием.

При этом в некоторых моделях используются два фанерных листа, соединенных под прямым углом. Такой навесной транец для лодки крепится при помощи шнура. Впрочем, виды креплений стоит упомянуть отдельно.

Крепление транца

В зависимости от конструкции транец на лодку ПВХ или на резиновую лодку может крепиться одним из представленных ниже способов.

Бобышки – на корпус лодки приклеивают две малые бобышки, которые в дальнейшем фиксируют зацеп и большую бобышку. Затем металлическая скоба соединяется с фанерной частью транца при помощи гаек и шайб

Важно отметить, что прочность клеевого соединения обеспечивается термическим воздействием от строительного фена.
Шнурование – в данном случае используется специальная накладка с клеевой основой и кольцами, через которые пропускается шнур. Считается, что шнуровка лучше фиксирует подвесной транец к ПВХ лодке, т.к

задействуется вся ширина транца. При этом нагрузка распределяется равномерно и двигатель получает стабильно-устойчивое положение. Но нельзя умолчать и про ощутимый недостаток – шнурование отнимает много времени.

Возможно будет интересно: Слань на лодку ПВХ: что такое, виды материалов и конструкций, советы по выбору Также следует упомянуть, что на основе представленных методов народные умельцы самостоятельно придумывают способы закрепить навесной транец для лодки ПВХ. Например, клеевые пластины соединяют с металлическим каркасом, на который уже устанавливается сам мотор. Такой способ отличается надежностью, но очень трудоемок и занимает большое пространство кокпита.

Кроме того отметим, что транцы бывают стационарные и подвесные. В первом случае устройство монтируется один раз и навсегда, а во втором транцы можно при необходимости снимать и устанавливать по новой.

Материалы для изготовления

Как уже отмечалось, заводской транец на надувную лодку изготавливают из влагостойкой фанеры (транцевая доска), пластика (бобышки) и нержавеющей стали с оцинковым покрытием (крепления). Таким образом, доска и крепления надежно защищены от разрушительного воздействия водной среды, а пластиковым бобышкам обеспечено хорошее клеевое сцепление с ПВХ тканью.

Но встречается использование и других материалов, особенно если судовладелец собирал своими руками транец на лодку ПВХ. В таком случае для доски может использоваться металл, пластик и простая древесина, обработанная защитной пропиткой. Крепления выполняют из металлических профилей, прутов и труб, при этом также заботятся об антикоррозионной защите.

Таким образом, при выборе транца на лодку стоит обращать внимание на каждый из перечисленных параметров. А чтобы получить более полное представление о том, каким должен быть хороший транец, рассмотрим характеристики наиболее популярных моделей

Пластиковый навесной транец для ПВХ лодки

Транец навесной для лодки ПВХ своими руками

Большинство производителей резиновых ПВХ лодок в своем ассортименте продукции предлагают лодки различных видов и классов, что называется от «эконом класса», до «элит» или «экстра» класса.

Однако среди рыболов любителей в основном встречаются ПВХ лодки предназначенные для хождения на веслах, а это в основном маломерные одно или двухместные лодки, предназначенные для небольших водоемов.

Вместе с тем, учитывая то, что на рынке давно появились как новые, так и бывшие в употреблении электромоторы для ПВХ лодок импортного производства по вполне подъемной цене даже для начинающего рыболова, у многих появилось желание обеспечить свою лодку таким двигателем.

Кроме того, некоторые рыболовы в своем арсенале имеют и более серьезные лодки и катамараны способные обеспечить нормальное передвижение и с помощью лодочных моторов с двигателем внутреннего сгорания, обеспечивающих движение со скоростью до 12-15 км/ч.

Однако дело за малым – обеспечить надежное крепление мотора к плавсредству, и хотя интернет пестрит предложениями магазинов различных видов навесных транцев у настоящих умельцев всегда получается поистине уникальная конструкция, индивидуальная для каждой лодки.

Как самостоятельно усилить транец

Классический навесной транец подразумевает наличие двух скоб и 4 рымов. Усиленный вариант – это увеличение количества этих элементов.

Бюджетное решение – монтаж дополнительных растяжек, сделанных из нержавеющих стальных прутьев. На борта клеятся леера, а их отверстия вставляются металлические растяжки. Допускается вариант крепежа растяжек к днищу, банке судна.

Сделать в домашних условиях комплектацию к лодке из ПВХ в виде навесного транца несложная процедура, что по стоимости обойдется гораздо дешевле заводского аналога, а при условии качественного крепежа изделия прослужит долгие годы.

Как сделать транец своими руками

Зная, что такое транец, и каким критериям он должен соответствовать, можно приступать к изготовлению. От выбранного способа крепления устройства будет зависеть его конструкция. Если плавсредство оснащено элементами крепления, то изготавливать надо только подвесной транец, в противном случае предстоит монтировать крепежные элементы (бобышки). Приобрести их можно в магазине и приклеить к кормовому баллону.

При таком способе крепления нагрузка от двигателя будет передаваться точечно, и в местах склейки возникнет большое напряжение, которое может привести к их повреждению. Поэтому некоторые рыбаки предпочитают крепить устройство к элементам корпуса плавсредства.

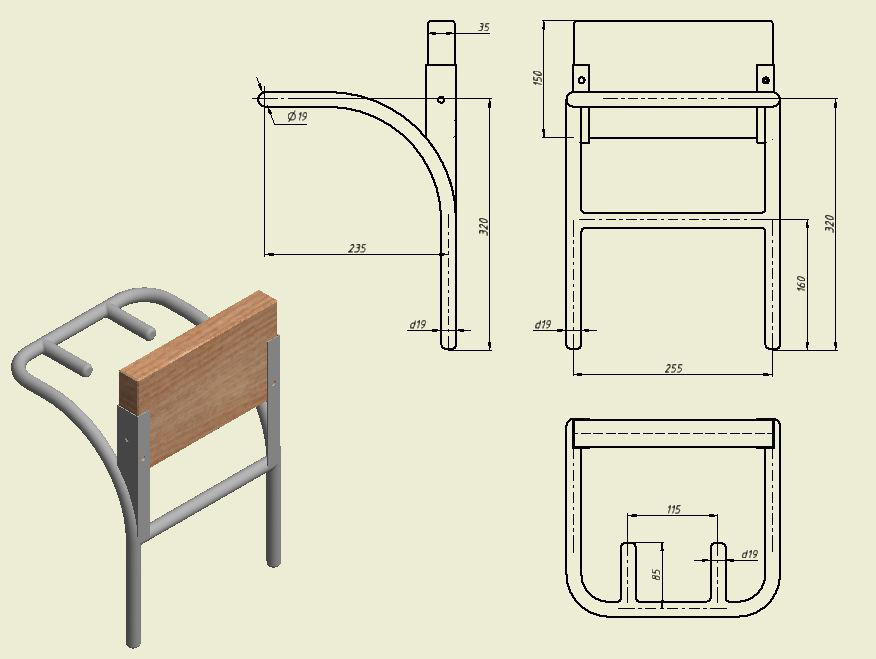

Чертежи и инструменты

Перед началом работ нужно провести расчеты весовой и прочностной характеристики устройства и составить чертеж доски и схему крепления к плавсредству. Для изготовления транца понадобится:

• набор слесарных инструментов;
• сварочный аппарат;
• болгарка;
• электродрель;
• ножовка по дереву или электролобзик.

При отсутствии или неумении пользоваться сварочным аппаратом нужно обратиться к специалисту. Перечень инструментов может изменяться от выбранной конструкции и способа крепления изделия.

Материалы

Самодельный транец для резиновой лодки изготавливают из многослойной водостойкой ламинированной фанеры, металла или прочного пластика (гетинакса, текстолита и др.). Можно использовать и деревянную доску, но ее необходимо обработать антигрибковой пропиткой и покрасить не менее чем в 3 слоя яхтенной эмалью или лаком.

Инструкция по изготовлению

Величина изготавливаемого устройства зависит от модели лодки и мощности подвесного мотора. Для самодельного транца не стоит выбирать сложную конструкцию. В некоторых случаях простое устройство оказывается гораздо надежней сложного.

Порядок работ:

1. Изготовление пластины. Подойдет материал, стойкий к воде. Толщина фанеры должна быть не менее 18 мм, а стального листа — 3−4 мм. Форма и величина транцевой доски зависят от мощности двигателя. В месте крепления, под мотор, дополнительно устанавливают брусок для улучшения фиксации оборудования.
2. Изготовление крепления. Лучше всего использовать стальные трубки диаметром 6−10 мм. Крепежные дуги выгибаются вручную, а поперечная усиливающая трубка приваривается электросваркой. Такой способ установки транца используется при наличии бобышек.
3. Крепление транцевой доски. Этот элемент должен быть с отверстиями для крепления болтов к усилителям либо к крепежным дугам.

Собирается весь комплект непосредственно перед спуском плавсредства на воду.
