Технология изготовления

Современное производство стеклопластиковых лодок на предприятиях Вятбот осуществляется по технологии:

создание матрицы корпуса и кокпита, элементов палубы из древесины;
изготовление деталей из эпоксидных и полиэфирных смол с армированием стеклотканью;
вклеивание кокпита внутрь корпуса и монтаж навесного оборудования
усиление транцев, киля, бортовых планширов, форштевня и реданов по мере необходимости.

Одной матрицы хватает примерно на два года непрерывного конвейерного производства. При этом не нужен стапель и подгонка элементов обшивки. Если изготавливается композитная лодка стеклопластик является оптимальным конструкционным материалом. Теоретически процесс осмоса способен разрушить застывшую полиэфирную смолу после 100 лет. На практике реальный эксплуатационный ресурс вдвое меньше, но и этого достаточно для нескольких поколений пользователей.

Поплавки из «бревен»

Даже пластиковые лодки под мотор изготавливаются из поплавков. Для этого готовые бревна нужно крепко соединить между собой. При этом в одном поплавке может быть до восьми конструкций. Это самое оптимальное число бревен. Конечно, данный показатель зависит от размеров и глубины будущего судна. Главное — правильно все рассчитать. В готовой лодке человек должен чувствовать себя комфортно.

Скрепление бревен в данном случае осуществляется при помощи тонкой, но при этом достаточно прочной проволоки, полиэтиленовой пленки и водостойкого скотча. При желании можно использовать клей, который не боится влаги.

Строительство лодки

В данном случае не столь важно, какой именно тип лодки вы выберите. Плоскодонки, байдарки, парусные суда или лодки с мотором, инструкция по строительству всех этих моделей примерно одинакова

Начинаем с чертежей

Сейчас чертежи самодельной лодки из фанеры найти не проблема. В сети или профильной литературе этой информации достаточно. Вам нужно только определиться с размерами судна, потому как от этого зависит толщина листов. Если должного опыта в таких работах пока еще нет, лучше остановиться на простеньких, неразборных моделях.

Эскиз простейшей плоскодонки.

Бывалые мастера не рекомендуют самостоятельно разрабатывать лодку. Но если вы все же решитесь на такой трудовой подвиг, начинать нужно с тщательного просчета водоизмещения и грузоподъемности судна. Дабы после того как вы спустите на воду и попытаетесь поплыть, ваше изделие сразу не пошло на дно вместе с владельцем.

Вариант чертежей лодки.

Итак, когда вы нашли подходящую для вас модель, прежде чем переходить к непосредственному изготовлению деталей и узлов, нужно сделать по чертежам бумажные лекала. И только после контроля всех размеров, переносить выкройку на фанеру или дерево.

Сборка корпуса

Максимальная длина стандартного листа составляет порядка 3 м. Поэтому, в большинстве случаев, вам понадобиться сращивать два или более небольших листа в единое полотно. Это несложный, но довольно кропотливый процесс, требующий точности и аккуратности. Такое соединение среди профессионалов именуется склеиванием на ус.

Вырезанные листы.

Для этого берутся 2 листа и по краю спиливаются под углом, ширина такого скоса должна быть не менее 7 размеров толщины листа. Чем больше площадь соприкосновения, тем крепче соединение. Основную массу снимают напильником, после чего деревянная поверхность шлифуется машинкой до идеального состояния. Далее скосы смазываются клеем, соединяются и прижимаются чем-нибудь тяжелым, до полного высыхания.

Схема стыковки.

Теперь можно переходить к вырезанию составляющих нашей лодки-самоделки под мотор из фанеры и досок. Рез должен идеально соответствовать разметке, потому как при малейшем отклонении, борта сойдутся неплотно, и нужно будет заделывать щели.

Симметричные детали, к примеру, борта или шпангоуты, удобнее вырезать единым массивом. Для этого листы складываются, фиксируются струбцинами и вырезаются по разметке.

Шлифовка на ус.

Сначала делается транец, для моделей адаптированных под мотор, транец должен быть усиленным. Как правило, его изготавливают из нескольких слоев фанеры или прочной древесины. Плюс транец дополнительно оклеивается минимум 3 слоями стеклоткани.

Сборка начинается от транца. Он устанавливается на козлы и от задней стенки листы сшиваются между собой. По ходу сборки края листов стачиваются под нужным углом для более плотного соприкосновения.

Листы стягиваются медной проволокой с шагом 50 – 150 мм. Отверстия под проволоку просверливаются по диаметру проволоки на расстоянии не менее 15 – 20 мм от края. После проклеивания снаружи, проволока вытаскивается.

Сшивание листов.

Проклеивание швов

Когда корпус сшит, все стыки должны быть надежно проклеены. Для этого будет использоваться стекловолокно или стеклопластик, которые обильно смазываются клеящим составом.

Швы, проклеенные стеклотканью.

Как мы уже говорили, сейчас в магазинах достаточно специализированных смол, но большинство мастеров предпочитает пользоваться смесью эпоксидной смолы с двуокисью кремния, больше известной как аэросила. Пропорция берется 1:1. Инструкция проста, обильно смазывается стык, после чего накладывается лента стекловолокна. И так не менее 3 слоев.

Вид изнутри.

Все внутренние углы желательно дополнительно усилить деревянными галтелями, это планки напоминающие плинтус в доме. Деревянные галтели, шпангоуты, лавки и все другие детали также клеятся эпоксидной смесью и стеклотканью, саморезы и тем более гвозди здесь не используются.

Когда панцирь из стеклоткани застынет, все неровности шпаклюются, еще раз покрываются эпоксидной смесью и можно приступать к финишной шлифовке. Когда шлифовка завершена, устанавливается настил, уключины, сиденья и вкручивается ремболт.

После чего, готовая лодка красится или покрывается лаком не менее 3 раз. Причем каждый последующий слой наносится после высыхания предыдущего.

Приклеивание стеклоткани.

Изготовление лодки

Изготовление лодки является ключевым моментом при ее производстве. Нужно запастись гелькоутом, полиэфирной смолой, стекломатом, ножницами, разделительным воском, валиками, затвердителем, веслами, наждачной бумагой, подуключинами и уключинами.

согласно технологии матрица обмазывается полностью разделительным воском в 4 слоя, после чего наносится гелькоут для внешнего слоя лодки;
параллельно бортам лодки устанавливаются седушки из стеклопластика;
для жесткости и прочности конструкции стекломат прикатывается в 5 слоев;
срезается лишняя бахрома, седушки вклеиваются при помощи клея;
прикручиваются уключины;
борта лодки основательно зашкуриваются наждачной бумагой;
готовая лодка погружается на багажник;
снаружи и внутри лодку можно покрасить гелькоутом, но это совсем не обязательно.

Используя данную последовательность при изготовлении лодки, конструкция получится легкой, прочной, устойчивой на воде, долговечной и весьма привлекательной. Заднюю банку не нужно делать слишком узкой. Седушки останутся плавучими даже, если лодка полностью перевернется на воде.

Стеклопластиковый корпус лодки схож по структуре с железобетонной конструкцией. Стеклоткань является эластичным материалом, его можно сгибать, придавать любую геометрическую форму.

Следуя четким инструкциям, несложно лодку изготовить своими руками, и достаточно легкое и удобное в эксплуатации судно будет способствовать на протяжении многих лет хорошему отдыху и удачной рыбалке.

Основные технические характеристики

Пассажировместимость. На борт вмещаются от 2 до 10 человек.

Каким мотором может комплектоваться:

5 л.с. – рекомендуется для самых малогабаритных мотолодок и начинающих капитанов,
10 л.с. – идеально подходит для пластиковых лодок для охоты и рыбалки,
15 л.с. – отличный вариант для прогулочных катеров и спортивных моделей.

Обратите внимание!

Клей для лодки — инструкция как правильно надежно и быстро заклеить ПВХ лодку (85 фото)
Лодочный мотор своими руками — советы начинающим, проекты, чертежи и пошаговое описание постройки основных узлов и элементов (видео + 120 фото)
Рулевая консоль для лодки — обзор лучших моделей и советы по установке для разных видов лодок (100 фото и видео)

Срок службы. Изделие из пластиковых соединений прослужит не менее 20-25 лет. Композитный материал сохранит первичный внешний вид на протяжении всего времени эксплуатации.

Цены. Цены на пластиковые лодки начинаются от 19000 руб. (простые модели), и могут достигать 890000 руб.

Стоимость этого представителя водного транспорта зависит от множества факторов:

вместимости пассажиров,
внутренней и внешней отделки,
изготовителя,
грузоподъемности,
веса,
мощности двигателя,
дополнительных аксессуаров и т.д.

Изготовление лодки из стеклопластика своими руками

Делается такая лодка, независимо от сложности, по одной схеме:

изготавливаем макет;
наносим разделительный слой;
укладываем стеклоткань (или стекловолокно) со связующим (эпоксидная или полиэфирная смола, полиуретановый компаунд) необходимой толщины;
обрабатываем и устанавливаем оборудование, узлы, элементы прочее.

При выборе такой технологии изготовления лодки, нужно учесть два момента, а именно то, что изготовление макета для производства одной единственной лодки – выбрасывание на ветер денег, а толщина стеклопластика для прочности и жесткости судна должна достигать 10 – 15 мм, что еще более затратно.

Жесткость подобным суднам придают за счет дополнительных конструктивных элементов. Поэтому в индивидуальном производстве в чистом виде эта технология почти не используется, а используется в соединении с другими конструкционными материалами, такими как фанера.

Изготовление лодки

согласно технологии матрица обмазывается полностью разделительным воском в 4 слоя, после чего наносится гелькоут для внешнего слоя лодки;
параллельно бортам лодки устанавливаются седушки из стеклопластика;
для жесткости и прочности конструкции стекломат прикатывается в 5 слоев;
срезается лишняя бахрома, седушки вклеиваются при помощи клея;
прикручиваются уключины;
борта лодки основательно зашкуриваются наждачной бумагой;
готовая лодка погружается на багажник;
снаружи и внутри лодку можно покрасить гелькоутом, но это совсем не обязательно.

Лодка из стеклопластика завоевала популярность своей долговечностью и надежностью. Стеклопластик обладает рядом значимых преимуществ перед другими материалами. Собрать судно можно быстро и без особых затрат. Лодка из стеклопластика своими руками – бюджетный и достойный вариант для поездок на рыбалку.

Сборка лодки

Когда элементы деревянной лодки будут собраны, нужно начинать сборку изделия. Начать следует с носовой части. Оба бортика и треугольный брусок необходимо соединить между собой при помощи саморезов. Выступы сверху и снизу желательно сразу срезать, чтобы они в будущем не мешали.

Следующий шаг очень важный и ответственный, так как необходимо придать будущей лодке форму. Необходимо определиться с шириной лодки и поставить распорку по середине. Доску для распорки выбирайте размерами с высоту лодки, так у вас не лопнут бортики.

Когда распорка будет правильно установлена можно начинать придавать лодке форму, позовите на помощь нескольких людей или запаситесь веревками, чтобы сдерживать конструкцию.

Когда задник будет установлен, срезаем лишнюю часть снизу, а сверху можете сделать элемент в виде треугольника. Далее занимаемся распорками, которые будут постоянно поддерживать форму лодки, а также сидениями, которые устанавливаются поверх распорок. Количество, а также расположение этих элементов можете определить сами, так это может быть одно, два и более мест.

Выравниваем на нижней части все в одной плоскости и обрабатываем защитным слоем всю поверхность. Когда клей подсохнет, начинайте делать дно лодки.

Наилучшим вариантом дна станет оцинкованный лист металла. Постарайтесь найти такой лист, чтобы он соответствовал размерам лодки.

Начинаем собирать

Сборка лодки идёт по принципу «сшей и склей». Начать лучше с транца – потом проще будет устанавливать борта. В задней части днища и в нижней части транца сверлятся отверстия такого диаметра, чтобы проходила медная проволока. Отверстия должны быть строго напротив друг друга. С помощью кусочков проволоки транец прикрепляется к днищу. Убедившись, что края совпали нужно затянуть скрутки проволоки плоскогубцами.

Вместо медной проволоки можно взять подходящий по диаметру провод

Борта прикрепляются аналогичным образом, начиная от кормы и заканчивая последней скруткой на носу лодки. На этот момент получилась разборная модель, которую ещё можно поправить. Подрезать лишнее, зачистить неровности. После следующей операции о разборной тактике можно будет забыть.

Производство лодок и катеров из стеклопластика

Ниже мы приведём упрощенную схему изготовления стеклопластиковых лодок:

Сначала изготавливают матрицу для корпуса судна, в чём особенно важна точность математических расчётов. Иногда вместе с матрицей изготавливают и пуансон.

На матрицу наносят слой специального вещества, которое не позволит смоле приклеиваться к поверхности.

Далее на поверхность матрицы накладывают элементы выкройки стеклоткани, которые затем пропитываются смолой. По причине высокой эластичности стеклоткань может принять любую форму, какая потребуется производителю. Затем накладывают новый слой стеклоткани, который тоже пропитывается эпоксидной смолой. Так постепенно формируется корпус лодки.

После застывания смолы матрицу удаляют, начинается процедура шлифовки поверхностей лодки.

Финальный этап заключается в грунтовке и покраске корпуса.

Примером такой лодки может служить этот проект пенопластового «джонбота»

Перед началом постройки лодки предъявим к ней некоторые требования.

Итак, вам нужна двухместная лодка для плавания по рекам и озерам при высоте волны не более 0,5 м. Чтобы при близости водоема лодку малых размерений не трудно было доставить к воде на ручной тележке, а к удаленной акватории — на крыше или прицепе легкового автомобиля.

Такие лодки имеют длину от 2 до 3 м, ширину (наибольшую) от 1 до 1,5 м при высоте борта не менее 0,35 м. На любую из них возможна установка подвесного мотора малой мощности.

Самым сложным для малых лодок является вопрос обеспечения остойчивости. На рыбалке и охоте возникает необходимость подниматься на ноги во весь рост без боязни опрокинуть суденышко. Далеко не каждые обводы подводной части при малых размерениях корпуса могут это обеспечить.

За рубежом широкое распространение получила лодка «джонбот». Благодаря прямоугольному в плане очертанию днища эти лодки очень остойчивы и обладают большой грузоподъемностью. Развал бортов наружу обеспечивает остойчивость даже при больших кренах. Важен подъем линии днища в носу. Он улучшает поворотливость, облегчает подход к отмели, вытаскивание на берег судна и (совместно с относительно узким днищем), снижает сопротивление движению на веслах и под мотором. (О проекте и постройке «джонбота» из традиционных материалов можно посмотреть на этой странице: Постройка мотолодки «Джонбот»).

Благодаря простоте обводов эта лодка также проста в изготовлении. От первого шпангоута до транца сечения ее корпуса совершенно одинаковые. Она может быть изготовлена по любой технологии, но наименьшего труда потребует склейка лодки целиком из пенопласта. Пенопласт в виде плит повсеместно имеется в продаже в магазинах стройматериалов. Нам необходимы плиты толщиной около 40 мм. При работе с пенопластом помните, что он отлично режется ножом и раскаленной нихромовой проволокой, пилится ножовкой. Его можно клеить между собой, с деревом, с хлопчатобумажными и стеклотканями эпоксидными клеями, клеем ВИАМ Б-3, БФ-2 и ПВА. Детали, склеенные клеем ПВА, требуют защиты от влаги, что легко осуществляется оклейкой поверхности конструкции стеклотканью на эпоксидной смоле. Однако не пытайтесь пенопласт изгибать.

Основные проекции и размерения корпуса «джонбота» увеличить, 2260х1255, 287 КБ

Сечения корпуса и узла крепления подуключины.

Постройка корпуса лодки начинается с выкройки пенопластовых заготовок по размерам, указанным на чертеже. Если имеющиеся плиты не позволяют изготовить деталь требуемой длины, то ее получают из двух частей склейкой «на ус», подкрепляя соединение деревянными нагелями

Важно следить за тем, чтобы эти склейки в отдельных заготовках были разнесены по длине и при сборке корпуса не совпадали. Стапелем для раскроя и сборки может служить ровная площадка 3×2 м. Если таковой не имеется, то используйте три широких доски, скрепленных между собой и уложенных на ровном основании

Если таковой не имеется, то используйте три широких доски, скрепленных между собой и уложенных на ровном основании.

Борта и днище лодки изготавливают в отдельности склейкой с нагелями как по пласти, так и в торцовых стыках.

Шпангоут «джонбота»(указанные размеры соответствуют толщине пенопласта 40 мм).

Заготовки и детали для склеивания должны быть соответствующим образом подготовлены. Склеиваемые поверхности необходимо тщательно подогнать, прострогать и очистить от загрязнения, стружек, опилок. Чем тоньше будет слой клея, тем прочнее соединение. Толщина клеевой пленки не должна превышать 0,3-0,5 мм.

Клей на эпоксидной основе готовят смешиванием компонентов в пропорции, указанной в инструкции. Перемешивание надо производить в течение 5-7 мин. Если клей слишком вязок, в него можно ввести немного растворителя — толуола, ацетона или спирта. Растворитель не должен активно воздействовать на склеиваемый материал. Не готовьте за один раз клея больше, чем необходимо. Он загустеет и будет непригоден к употреблению.

При хорошей подгонке склеиваемых деталей из пенопласта возможно применение поливинилацетатного клея ПВА. Его наносят на обе склеиваемые поверхности тонким слоем и дают выдержку в течение 5 мин. Затем детали соединяют вместе и еще через 10 мин выдержки сдавливают между собой. В нашем случае можно прижать пластины струбцинами через деревянные накладки или загрузить их мешками с сухим песком. При склейке полезно подстелить под детали полиэтиленовую пленку, кальку или просто газету. Подтеки клея надо удалять немедленно. После схватывания удалить их бывает трудно, поскольку клей очень прочен.

Достоинства и недостатки самодельного плавсредства

Самодельная байдарка может быть сделана из фанеры и других дешевых материалов, поэтому создание такого судна не нанесет урон семейному бюджету. Но для строительства нужны навыки работы с инструментами, это может стать препятствием.

Самостоятельное строительство потребует установки стапелей, они должны быть выставлены строго горизонтально, поэтому для новичков этот этап будет сложным. Лодка может быть каркасной, байдарка своими руками может быть сделана на стапелях за неделю.

Рыбаков часто интересует, как сделать байдарку самому. Строительство плавсредства начинается с покупки материалов. Понадобятся следующие инструменты:

электролобзик;
шлифовальная машина;
шуруповерт и дрель;
строительный фен;
кусачки;
плоскогубцы.

Для того чтобы сделать рыбацкий каяк своими руками, потребуются 4 листа фанеры, нож и шпатель. Для покрытия корпуса подходят стекловолокно или полиэтиленовые пленки.

Чертежи и схемы

Ускорить строительство помогут схемы. Их можно сделать самостоятельно, но лучше использовать готовые чертежи шпангоутов байдарок.

Можно по схеме сделать каяк для рыбалки своими руками из пенопласта, фанеры или других материалов. Из дерева выдалбливают каноэ, домашних стройматериалов достаточно для выполнения работы

Осуществляя сборку, следует уделить внимание стыкам и швам

Материалы

Для изготовления каяка потребуется фанера, эпоксидная смола и стеклоткань. Прочность судна зависит от качества используемых материалов, поэтому нужно покупать листы фанеры без сучков и других дефектов.

Стеклоткань должна иметь удельный вес от 130 до 200 г/м². Для склеивания стоит брать отрезы материала без изгибов. Если они будут, то покрыть судно эпоксидной смолой будет сложнее.

Для изготовления каяка требуется 10 кг эпоксидной смолы. Этого количества хватит, чтобы покрыть поверхность изделия на 1 раз. Лучше всего приобрести «Этал-370». Будет нужен и отвердитель, для этой цели подходит «Этал-47 F5».

Порядок выполнения работ

Лучше всего строить судно в гараже, процесс можно разделить на следующие технологические этапы:

Нанесение разметки и выпиливание элементов каяка. Для ускорения процесса строительства используют электрический лобзик.
Сборка деталей на малярную ленту.
Фиксация деков и нижней части изделия.
Соединение частей конструкции в единое целое. При необходимости выполняется подгонка элементов друг к другу.
Изнутри детали покрывают эпоксидной смолой.
В нижней части лодки делают отсек, состоящий из нескольких перегородок. Он сделает судно непотопляемым. Все элементы также покрывают эпоксидным материалом.
Еще раз выполняют подгонку нижней части лодки и деки, между ними не должно быть зазоров. После этого приступают к склеиванию всех элементов, места стыков покрывают эпоксидной смолой.
Устройство люка.
Конструкцию покрывают стеклотканью.

После застывания эпоксидной смолы поверхность каяка шлифуют, а потом окрашивают в выбранный цвет.

Изготовление матрицы

Матрица считается самым сложным этапом при изготовлении лодки своими руками. Для ее производства нужно обзавестись стекломатом, валиками, кистями, наждачной бумагой, полиэфирной смолой, шлифовальной машинкой, пылесосом, дрелью, ножницами.

Процесс:

прикрепить к каркасу шпангоуты;
после установки шпангоутов крепятся бортики из фанеры

Нос матрицы должен основательно крепиться в борту;
матрица должна быть жесткой, поэтому для краев бортиков нужно подобрать двухслойную фанеру, толщиной в 12 мм;
для ровности бортики выравниваются и ошкуриваются;
на матрицу наносится полиэфирная шпаклевка;
лодка должна иметь ровные борта, поэтому разумно воспользоваться шаблонным шпателем;
важно правильно сделать разметки на лодке, ее форма должна быть идеальной;
далее переходим к деревянному килю, его наличие сделает ход как весловой, так и моторной лодки плавным, легким, штормить в стороны ее не будет;
изготовленный из дерева киль сверху покрывается полиэфирной смолой;
чтобы поверхность бортиков матрицы была идеальной, киль нужно снять;
довести борта до совершенства и идеальной формы матрицы;
стекломат к бортам нужно прикатать, для этого он укладывается сначала на один борт, потом на второй;
для выдавливания лодки из матрицы встраиваются нипеля;

Требования к конструкции

Стеклопластик является уникальным материалом и прекрасноподходит для самодельного производства лодок. Удобство, легкость и долговечность – основные качества данного материала. То – же самое относится и к конструкции. Строить стеклопластиковые лодки легко, главное, правильно склеить волокно для водонепроницаемости лодки на воде.

К конструкции предъявляют следующие требования:

Максимальная жесткость бортов лодки. Толщина фанеры используется не менее 1,2 см., накладывается двойным слоем.
Края бортов должны быть идеально ровными, иначе лодка будет неустойчива на воде. Для этого борта шпатлюются.
Уложенное в формочки стекловолокно обязательно нужно смазывать воском.
В материале не должен скапливаться воздух, поэтому стеклопластик наносится на матрицу послойно, в 5- 6 слоев.

Самодельная лодка из фанеры

Очень многие создатели самодельных лодок предпочитают работать именно с этим материалом, так как он общедоступен, легко обрабатывается и, главное, при небольших толщинах – гнется. Если мы ведем речь об индивидуальной рыбацкой лодочке из фанеры, которая будет использоваться на ближайшем пруду, без риска повредить днище об острые прибрежные камни, то вполне достаточно будет фанеры толщиной 6 – 8 мм. Да и выкроить такую лодочку можно из одного листа фанеры.

lodka-iz-stekloplastika-25

lodka-iz-stekloplastika-1

lodka-iz-stekloplastika-10

lodka-iz-stekloplastika-11

lodka-iz-stekloplastika-13

lodka-iz-stekloplastika-14

Для соединения между собой элементов лодки используют тонкую медную проволоку, продетую через отверстия, просверленные по краю друг напротив друга с шагом приблизительно 150 мм. Борта и транец ставят на днище.

Digimax A50 / KENOX Q2

lodka-iz-stekloplastika-2

lodka-iz-stekloplastika-21

Стыки изнутри и снаружи проклеивают тремя слоями стеклоткани с увеличением по ширине от внутреннего к наружному. Поверху приклеивают обносную рейку (буртик), уширения под уключины, упоры для сиденья и обязательно на дно несколько реек для жесткости. Можете все скручивать на саморезы, которые потом нужно будет обязательно выкрутить, а в оставшиеся отверстия вбить деревянные нагеля на эпоксидной смоле. В отверстия для уключин лучше вклеить трубки из нержавейки, на худой конец – из латуни. Если на днище приклеить килевую рейку – лодка будет лучше вести себя на воде. В принципе, прокрасив это сооружение в несколько слоев пентафталевой краской, можно отправляться в заплыв. Но если всю конструкцию оклеить в 2 – 3 слоя стеклотканью на одном из вышеупомянутых связующих, то срок службы вашего судна увеличится как минимум вдвое и вполне может составить лет эдак с тридцать. Если вы сделаете это, то не поскупитесь и на покупной гелькоут или сделайте его, добавив в эпоксидку краситель. Нужно помнить, что со временем это покрытие стоит обновлять.

Весла можете купить готовые, а можете сделать сами, лучше из клееной древесины. Длина их не должна быть меньше 2 м, оптимальный размер – 2,2 м. Для лопасти использовать фанеру толщиной 6 мм.

По такому принципу можно построить и достаточно большую лодку, усилив корпус шпангоутами и другими необходимыми элементами. Конечно же, и фанера берется потолще. Предварительно изготовьте макет судна из плотного картона. Масштабировав элементы, получите чертежи деталей. А вообще-то в интернете достаточно чертежей лодок и катеров на любой вкус, также есть журнал «Катера и яхты» в котором тоже публикуются интересные проекты.

Ремонт

Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:

дефекты декоративного слоя;
трещины в корпусе;
пробоины и полупробоины;
расхождение углов;
раковины.

Основные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню. Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой. Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.

При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками. Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.

Устранение повреждений

Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.

Мелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани. После высушивания ее заполняют эпоксидной смолой. Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают. После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани. После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.

Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок. Для этого необходимо обработать компаундом все поверхности. При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина. На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем. Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.

Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.

Расхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения. Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время. Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.

Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.

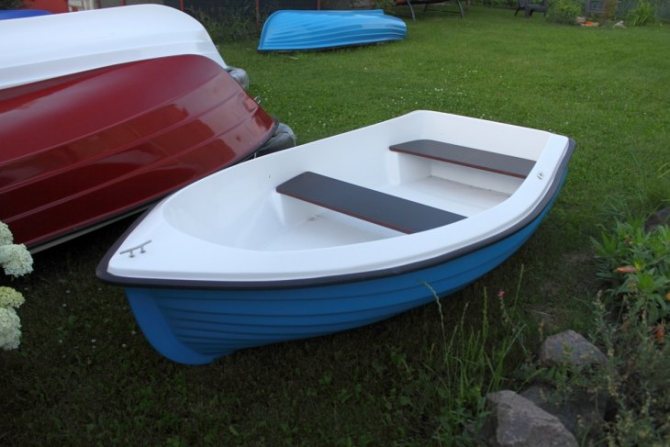

Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении. Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте. Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья. Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.

Рыбалкой люди увлекаются издавна. Всегда хорошо посидеть у реки с удочкой в руках, отдохнуть на природе и подышать свежим воздухом. Но множество рыбы водится на глубине вод, далеко от берега, поэтому желание иметь хорошую лодку естественно, тем более, что вариантов для ее собственного изготовления сегодня известно немало.

Лодки бывают разными: деревянными, резиновыми, их ПВХ, стеклопластика. Чем хорош новый стеклопластик, каковы его преимущества и недостатки, как из него построить лодку самостоятельно, выясним подробнее в данной статье.

Лодка из пенопласта

Пожалуй, проще этого метода постройки лодки и не сыщешь. Достаточно большой кусок пенопласта – сам по себе лодка. Крепи уключины, ставь весла и в путь. Естественно, это слегка упрощенный вариант водного транспортного средства, но масса простеньких суденышек-катамаранов построено именно по такому принципу:

берут два пенополистирольных блока, при помощи нихромовой проволоки и зарядного автомобильного устройства придают им форму поплавков катамарана;
приклеивают килевые рейки, оклеивают несколькими слоями стеклоткани с усилением носовой и хвостовой части;
сооружают деревянную или металлическую платформу;
обеспечивают плавсредство любым движителем (от гребного колеса до легкого движка).

И все. А если все же говорить о лодке или небольшом катере, то пенополистирол может сослужить роль несъемной модели, повысив, к тому же, живучесть судна.

Все, как в случае с изготовлением чисто стеклопластиковой лодки, но модель делается из пенопласта толщиной 5 – 10 см и плотности 35 – 50 кг/см2, который склеивается между собой на полиуретановый клей. О способах придания пенополистиролу необходимой формы, кроме уже упоминавшегося, говорить не будем, их достаточно и все они вполне просты. Тем более что форму и сложность конфигурации своего корабля вы выбираете сами.

lodka-iz-stekloplastika-8

lodka-iz-stekloplastika-9

lodka-iz-stekloplastika-20

lodka-iz-stekloplastika-24

lodka-iz-stekloplastika-7

Так вот, когда ваше пенопластовое судно радует глаз своими плавными обводами, вы можете просто оклеить его многими слоями стеклоткани до требуемой ее толщины, вклеив все узлы, нуждающиеся в усиленном креплении или предусмотрев места их крепежа. И дальше – по схеме: шпаклевка, шлифовка, гелькоут и шампанское…

Хотя, нет. С шампанским мы погорячились. Наша лодка легка, достаточно прочна для эксплуатации длительное время, но об ее корпус бутылку с шампанским разбить вряд ли получится. А вот если до стеклоткани оклеить пенопластовую модель хотя бы в самых ответственных местах (днище, нос, корма, выступающие элементы) всего лишь 4-мм фанерой, то прочность судна увеличится значительно.

Все это не более чем приемы работы с материалом, а какие из них использовать – решать вам. Наша задача показать, что такая работа вам по силам и может сэкономить существенные финансовые ресурсы.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Как сделать лодку из стеклопластика самостоятельно?

Технология изготовления

Поплавки из «бревен»
