Самодельный киль для лодки ПВХ своими руками

Как установить Keelguard

В первую очередь необходимо подобрать и купить защиту киля Keelguard в специализированном магазине.
При поклейке передняя часть полосы должна находиться на 10-15 сантиметров выше ватерлинии.
Очистите киль от воска, грязи и прочих примесей, осевших на поверхности. Чтобы удалить с килевой части сильные загрязнения, используйте наждачную бумагу.
Далее необходимо обезжирить корпус киля ацетоном или спиртом. Это обеспечит более прочное приклеивание защиты. Не рекомендуется использовать очистители или растворители, поскольку подобная жидкость защищает поверхность, покрывая ее пленкой, что препятствует приклеиванию Keelguard.
После обезжиривания выполните покрытие поверхности клеем.
Установка полосы занимает около 20 минут. Расправьте защиту киля на ровной поверхности. Для этого используйте твердый ПВХ. Нагрейте накладку с помощью промышленного фена, после чего приклейте ее к килю.

Теперь, когда защита киля обеспечена, можно не беспокоиться по поводу безопасной швартовки к берегу и спокойно наслаждаться поездками на водном транспорте.

jumper-shop.ru

Предлагаем полиуретановые пластиковые накладки для защиты форштевня и киля судна. Накладки защищают киль от повреждений при швартовке к берегу и подъеме на трейлер.

Защитная полоса выполнена в ребристом варианте, толщина ребра 5 мм. Ширина полосы 190 мм. Длина любая, под заказ. Цвет любой по выбору заказчика.

В качестве клея рекомендуем использовать стандартный автомобильный клей-герметик или полиуретановый однокомпонентный клей для автостекол. А для временной фиксации — простой малярный широкий скотч.

Стоимость полосы 1080 руб./пог.м + НДС. (Что в 5-7 раз меньше, чем аналоги производства США и «3М».)

Срок изготовления 4-5 дней с момента оплаты.

Преимущества

Лента для защиты киля:

проста в установке,
прослужит вам практически всю жизнь,
позволит сэкономить немалые деньги на ежегодном восстановлении стертого гелькоата на катере.

Назначение и особенности

Столик для лодки из ПВХ выполняется с учетом особенностей её формы. Такая лодка имеет два бортовых баллона – надувные борта с круглым сечением. Округлость их формы обуславливает обустройство полукруглого выреза в стенках-опорах столика. Полуокружность данного выреза должны совпадать с линией окружности борта. В таком случае опоры столика будут прилегать к поверхности лодки максимально плотно, что обеспечит наилучшую устойчивость.

Стенки-опоры столика могут быть трапециевидной или прямоугольной формы (без учета полукруглого выреза). Их размер и форма могут быть обусловлены наличием дополнительных отсеков под столешницей – полочек, ящичков или ниш.

Верхняя поверхность столика может быть снабжена специальными отверстиями. Среди списка наименований их назначения можно отметить следующие:

подстаканники;
пазы для удилища;
углубления для содержания снастей.

Подстаканники позволяют устанавливать небольшие емкости с возможностью стационарной фиксации. Это дает возможность эффективно их использовать даже при волнении на поверхности воды.

Пазы для удилища обычно размещаются по краям столешницы или с боков столика. Они могут быть выполнены в виде круглых отверстий диаметром не менее 50 мм, выпиленных в плоскости столешницы. А также их можно изготовить при помощи специальных пластиковых клипс, которые применяются для прикрепления фановых труб к стенам.

В обоих случаях может использоваться отрезок серой фановой трубы, используемой для канализации. Труба располагается под определенным углом, который позволяет удилищу находиться под наклоном по отношению к плоскости воды. Верхний край отрезка трубы обычно совпадает с уровнем верхней поверхности столешницы, а нижний – упирается в дно лодки или в специальные выступы, являющиеся частью стола.

Для обеспечения условий наилучшего использования пазов для удилища необходимо использовать отрезок трубы диаметром не менее 50 мм. Данная величина диаметра позволит беспрепятственно устанавливать в нее и извлекать удочки и спиннинги рукоятью вниз. Количество отверстий или труб должно быть достаточным для установки всех имеющихся рыболовных приспособлений.

Для удобства поверхность столика оснащается специальными бортиками, которые препятствуют падению предметов с него. Чтобы улучшить функциональность бортики делают только по бокам, а переднюю (ближе к воде) и внутреннюю (ближе к центру лодки) стороны не ограждают. Это позволяет беспрепятственно обслуживать поверхность столика: удалять с него остатки наживки, мелкий мусор и другие материалы, загрязняющие столешницу в процессе эксплуатации.

Чтобы отсутствие переднего и внутреннего бортиков не привело к случайной потере снастей, их можно заменить поперечными резинками, протягивающимися от одного бортика столешницы к другому. А также можно оборудовать на верхних кромках бортиков специальные петли, к которым крепятся резинки, по краям оснащенные крючками или маленькими карабинами. Эти резинки, натянутые крест-накрест, предохраняют предметы, расположенные на поверхности стола, от падения с него.

Датчик эхолота

Датчик эхолота можно зафиксировать с помощью присоски, но в большинстве случаев на лодках ПВХ она плохо держится. В качестве решения проблемы можно приобрести трубочку из алюминия с наличием квадратного сечения. Просверливаем в трубке отверстия (сквозные), предназначенные для штифта.

Изготавливаем рым-яйцо и фиксируем с помощью клея в боковой верхней области баллона. Отрегулировать глубину погружения датчика можно легонько перемещая штифт. Нижнюю часть трубки оснащаем кронштейном для датчика. Вращая его по вертикали, можно добиться необходимого уровня наклона. По горизонтали вращение невозможно из-за профильной трубы.

Киль для лодки ПВХ своими руками

https://youtube.com/watch?v=0BJkMDSMFz4

Большинство моделей надувных лодок не имеют в своем комплекте такой детали как надувной киль. Поэтому многие пользователи начинают своими силами производить модернизацию надувных устройств.

Особенно часто с такой проблемой могут столкнуться пользователи надувных лодок, длина которых превышает 3 метра. В таких случаях киль просто необходим для соблюдения балансирования во время хождения по воде.

Отметим! При быстром передвижении лодка поднимает свою переднюю часть и может перевернуться вместе с рыболовом. Самодельный киль располагается внутри лодки и при необходимости может легко стравливать воздух с помощью специального клапана.

Как выбрать размер киля?

Для выбора размера дополнительного изделия для надувной лодки необходимо сделать некоторые замеры. Измерить длину от транца до носа надувного устройства.

В момент измерения лодка должна быть в надутом состоянии. Диаметр киля должен составлять не более 34 см, больший диаметр изделия может выступать помехой во время перемещения по воде.

Выкройка киля

Для того чтобы сделать самостоятельно киль, необходимо выполнить следующие действия:

сделать замеры будущего киля, прибавив по два сантиметра на краях для загибов;
отрезать необходимое количество материала цельным отрезком;
используя маркер нанести чертежи на материал. Для чертежа может быть использован старый киль;
отметить точное расположение клапана на чертеже;
вырезать заготовки, отметив места на которых будут сгибы изделия.

Примечание! Перед началом вырезания выкройки необходимо несколько раз проверить размеры только после этого производить подготовку частей для склеивания. Небольшие ошибки и неправильные замеры могут привести к порче материала и затрате личного времени.

Как собрать киль для лодки?

Для того чтобы собрать готовые выкройки, необходимо внутреннюю часть выкройки обработать ацетоном или другим обезжиривающим средством. После обработки ацетоном необходимо прогреть края и нанести клей

Важно помнить, что края не склеиваются полностью, необходимо оставлять не менее 10 см по краям

Обязательное условие — до окончания склеивания необходимо установить и приклеить клапан для стравливания воздуха. Для закрепления краев используется регулирующий бинт, который приклеивается к краям и крепко фиксируется.

Примечание! После склеивания необходимо изделие положить под пресс и оставить на ночь, для того что бы клей высох. После того как клей полностью высохнет необходимо проверить киль на наличие недостатков.

Крепеж киля к лодке

Перед началом крепления изделия необходимо стравить воздух и приклеить к носовой части лодки одним концом.
Второй конец крепиться к задней части, для крепления используется специальный клей, который быстро и качественно скрепляет резиновые материалы.
Во время передвижения на воде киль чаще всего находится в сдутом положении, однако при необходимости рыболов может быстро надуть изделие и тем самым обезопасить себя от перевертывания лодки.

Окончательная заделка стыков листов днищевой и бортовой обшивок

После того как клей просох, нужно будет проложить по внутренней стороне стыка листов бортовой и днищевой обшивок две парусиновые полосы, тщательно пропитанные эпоксидным клеем. С внешней стороны шов нужно усилить мелкой паклей, забитой широкой плоской отверткой между гранями обшивочных листов

Перед этим важно не забыть промазать внутренность шва эпоксидным клеем и уже потом быстро протолкнуть туда уплотнительный материал

Когда все соединительные швы тщательно просохнут, можно приступать к грунтовке поверхностей. Она выполняется кистью и шпателем. Перед операцией корпус нужно перевернуть килем вверх. Выступающие головки шурупов и болтов, стыки обшивочных листов и другие выступающие элементы конструкции тщательно промазываются двумя-тремя слоями грунтовки. Оптимальным вариантом грунтовки станет разогретая до кипения олифа. Несколько слоев обеспечат должное качество покрытия. Два-три слоя краски обеспечат хорошее качество покрытия внешней поверхности корпуса и помогут сделать деревянную лодку более долговечной.

Плюсы и недостатки ПВХ лодок с килем и без

Итак, мы разобрали что такое киль и для чего он установлен в лодке, а также рассказали о некоторых преимуществах, которыми обладает лодка с килем. Но информация была бы не полной, без указаний на типичные недостатки лодки с надувным дном и килем. Поэтому предлагаем вашему вниманию подробную таблицу плюсов и минусов, характерных для надувной лодки ПВХ с килем.

Стабильно держит курс, не виляет на волнах и при ветре.

Киль, как дополнительная конструкция, влечет за собой увеличение размеров, массы и осадки лодки. Кроме того, за счет выпирающего «плавника» судно не устойчиво на суше и его затруднительно сплавлять с берега на воду.

Лодка легкоуправляемая, чутко откликается на действие, и при этом почти не зависит от внешних факторов (ветер, волны и т.п.).

Чем больше масса лодки, тем труднее вывести ее на глиссирование + киль создает дополнительное сопротивление.

Киль, как дополнительная «подушка» крепко удерживает судно на плаву и не дает перевернуться.

Чем жестче днище лодки, тем она устойчивее.

За счет «жесткого» дна судно выдерживает большую нагрузку.

Такая же модель лодки, но без киля, стоит на несколько тысяч дешевле.

А чтобы после нашего обзора по выбору модели плавсредства вовсе не оставалось вопросов, заодно перечислим характеристики, которыми отличается плоскодонная лодка без киля.

Плоская лодка легче килевой, и без затруднений спускается на воду. На суше надутая лодка стоит устойчиво, а при хранении в сдутом виде не занимает много места.

При передвижении по заданному направлению требуется постоянный контроль.

Относительная легкость конструкции и плоское дно позволяют лодке плавно скользить по воде.

Судно подвержено сильному ветру, и нестабильно удерживается на волнах. Лодка подскакивает и увиливает в сторону, а при сильном ударе о волны вовсе возможен полный переворот судна вместе с экипажем.

Судно начинает плыть уже при глубине в 30 см., в то время как лодка ПВХ с килем начинает ход только после полного утопления «плавника».

Если не провести усиление днища, материал со временем начинает растягиваться и вгибаться в лодку, что приводит к образованию воздушного пузыря. Он, в свою очередь, ухудшает скоростные показатели и способность судна выходить на глиссирование.

Плоскодонки считаются наиболее бюджетным вариантом рыбачьих плавсредств.

материал

Конструкция и характеристики судна не предполагают использование многослойной ПВХ ткани.

Как видно, у каждой модели есть свои достоинства, равно как и недостатки. Причем некоторые минусы можно легко исправить собственноручной «доработкой» плавсредства. Например, для облегчения глиссирования лодок с килем можно ставить мотор большей мощности. Также дно плоскодонки можно укрепить жестким настилом, тем самым значительно продлив его срок эксплуатации. А уж совсем «прошаренные в теме» рыбаки умудряются даже разработать и установить самодельный киль на лодку ПВХ с плоским дном. Хотя, конечно, намного проще купить надувные лодки с килем в специализированном магазине.

Так что вполне можно сказать, что преимущества и недостатки моделей лишь дело вкуса, т.к. они зависят от взглядов конкретного потребителя. Поэтому главным критерием в выборе лодки считается не что иное, как цель ее приобретения и условия эксплуатации.

Если вы обычно проводите рыбалку в мелких водоемах и не гоняете по волнам на большой скорости, то вам вполне хватит возможностей обычной плоскодонки. Тем более, что затраты на покупку такой лодки сравнительно не велики. А если же вы настоящий повелитель водной стихии, и в поисках крупного улова рассекаете по волнам любых рек, озер и морей, то стоит задуматься о килевой лодке и мощном моторе. На такой агрегат, конечно, придется «раскошелиться», но зато мощное плавсредство покорит любой водоем, и обеспечит экипажу рыбаков комфортные и безопасные выезды на воду.

КИЛЬ и СЛАНЬ (пол) на плоскодонную лодку (ПВХ / Резиновая)

Самоделки — КИЛЬ и СЛАНЬ (пол) на плоскодонную лодку (ПВХ / Резиновая)

Данная конструкция (с фото) мною было сконструировано благодаря имеющейся резиновой лодкой ОМЕГА-2, а также идеально подходит к лодке из ПВХ (типа БАРК) с жестким – вклеенным транцем.

ЦЕЛЬ: Компактность – Практичность – Легкость.

Компактность: Весь комплект плавсрецтво + мотор + снасти и т.д. с легкостью помещаются в багажник автомобиля Sens.

Практичность: Лодку на воде не крутит, плавсрецтво устойчиво на водоеме, отлично удерживает направление при использовании мотора, а при ветре и волне значительно-ощутимая управляемость и маневренность.

Легкость: Весь использованный материал прочный, легкий, а так же бюджетный.

Изготавливаем:

Для КИЛЯ берем пластиковый четырехгранный профиль ( использывается при сборке окон и подоконника ) Д = 2,0м. (см. фото №1-2); натягиваем два поролоновых рукава Д = 2,2/2,5 м. (используются для утепления труб ( см. фото №3); Обматываем упаковочной пленкой в два шара (в точках крепления киля — можно дополнительно обмотать широким скотчем). Киль не намокает, не токсичен, сонцеустойчив прим.: ( можно разрезать пополам и при сборке во внутрь четырехгранника вставить пластиковую трубку Д = 1,0м. (по 50 см. в каждую часть)).

СЛАНЬ (пол) изготавливаем из 3-х (можно 4-х) частей не намокающей фанеры толщиной до 9,5 мм. ( см. фото №4); Ширина всех частей слани – это расстояние между склеенных частей рез/дна и баллонов вашей лодки( см. фото №5), Длинна внутренних 2-х частей Д = 50 см., наружных 2-х частей Д = 40 см.. Соединяются все части через отверстия пластиковыми затягивающимися хомутами ( см. фото №6).

Сборка:

а) разложить слань; б) привязать киль, в) уложить на дно лодки краями под баллоны ( см. фото №7).

а-а) В лодке из ПВХ (типа БАРК) с жестким – вклеенным транцем к стенке внутри транца, горизонтально резинового пола на расстоянии 3 см. прикручивается планка-брусочек ( 4 Х 4 см. Д = 50 см.). Под планку закладываем заднюю часть слани.

P.S. Приятного отдыха с рыбалкой. соm

Киль для плоскодонки (ч.2)

КИЛЬ на плоскодонную лодку (ПВХ / Резиновая)

Данная конструкция (смотрим фотосесию) мною была сконструирована изначально под резиновую лодку ОМЕГА-2, ну а теперь также идеально подходит к лодке из ПВХ (типа БАРК, СПОРТЕХ) с жестким – вклеенным транцем.

ЦЕЛЬ: Компактность – Практичность – Легкость.

Компактность: Весь комплект плавсрецтво + мотор + снасти и т.д. с легкостью помещаются в авто Sens.

Легкость: Весь использованный материал прочный, легкий, а так же бюджетный.

Изготавливаем:

Для КИЛЯ берем пластиковый четырехгранный профиль ( использывается при сборке окон и подоконника ) Д = 2,0м. для ПВХ Д=1,10 м. (см. фото №1-2); натягиваем два поролоновых рукава Д = 2,2/2,5 м. для ПВХ Д=1,15/1,20 м. (используются для утепления труб ( см. фото №3); Обматываем упаковочной пленкой в два шара (в точках крепления киля — можно дополнительно обмотать широким скотчем). Киль не намокает, не токсичен, сонцеустойчив прим.: ( можно разрезать пополам и при сборке во внутрь четырехгранника вставить пластиковую трубку Д = 1,0м. (по 50 см. в каждую часть)).

СЛАНЬ (пол) изготавливаем из 3-4х (для ПВХ вего 1 в кормовую часть) частей не намокающей фанеры толщиной до 9,5 мм. ( см. фото №4); Ширина всех частей слани – это расстояние между склеенных частей рез/дна и баллонов вашей лодки( см. фото №5), Длинна внутренних 2-х частей Д = 50 см., наружных 2-х частей Д = 40 см.. Соединяются все части через отверстия пластиковыми затягивающимися хомутами ( см. фото №6).

Сборка до накачивания лодки:

а) разложить слань; б) привязать киль, в) уложить на дно лодки краями под баллоны ( см. фото ).

Киль и его составное:

Стеклопластиковая лодка своими руками — как сделать, чем покрасить, видео

Рыбалкой люди увлекаются издавна. Всегда хорошо посидеть у реки с удочкой в руках, отдохнуть на природе и подышать свежим воздухом. Но множество рыбы водится на глубине вод, далеко от берега, поэтому желание иметь хорошую лодку естественно, тем более, что вариантов для ее собственного изготовления сегодня известно немало.

Лодки бывают разными: деревянными, резиновыми, их ПВХ, стеклопластика. Чем хорош новый стеклопластик, каковы его преимущества и недостатки, как из него построить лодку самостоятельно, выясним подробнее в данной статье.

Лодка из стеклопластика

Стеклопластик считается самым дешевым и надежным материалом для производства лодок. На него не действует сырость, плесень, заражение грибком. Материалом не питаются грызуны, поэтому лодки хорошо хранятся в гаражах, любых складских помещениях. Главное, при производстве правильно склеить волокно, чтобы не было щелей и проникновения влаги внутрь корпуса.

Преимущества и недостатки стеклопластиковых лодок

К основным преимуществам материала можно отнести:

Лодки имеют множество плюсов конструктивного характера:

Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на глиссирующий режим большая мощность мотору не понадобится, расход горючей смеси существенно снизится.
Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.
Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.

Главным недостатком лодки считается сравнительно большие ее размеры, транспортировка не возможна без прицепа.

Требования к конструкции

Стеклопластик является уникальным материалом и прекрасноподходит для самодельного производства лодок. Удобство, легкость и долговечность – основные качества данного материала. То — же самое относится и к конструкции. Строить стеклопластиковые лодки легко, главное, правильно склеить волокно для водонепроницаемости лодки на воде.

К конструкции предъявляют следующие требования:

Максимальная жесткость бортов лодки. Толщина фанеры используется не менее 1,2 см., накладывается двойным слоем.
Края бортов должны быть идеально ровными, иначе лодка будет неустойчива на воде. Для этого борта шпатлюются.
Уложенное в формочки стекловолокно обязательно нужно смазывать воском.
В материале не должен скапливаться воздух, поэтому стеклопластик наносится на матрицу послойно, в 5- 6 слоев.

Мягкое сиденье

Как известно, стоять в лодке неудобно. Придётся позаботиться об удобном сидении для многочасовой ловли рыбы. В магазинах предлагаются надувные сиденья, использовать которые нравится далеко не всем. Выйти из положения довольно просто.

Для этого вида тюнинга понадобятся две сосновых доски длиной, например, 45 сантиметров (предварительно нужно уточнить расстояние между баллонами!) и шириной 15 сантиметров, форточная фурнитура (2 шт.) – чтобы сиденье складывалось при необходимости, и достаточно широкие автомобильные ремни безопасности.

Доски соединяются между собой фурнитурой для форточек.
Ремни безопасности прикрепляются с двух сторон сиденья шурупами.
Регулируется сиденье непосредственно на лодке. Ремни проходят через днище!
На сиденье накладывается поролон желаемой толщины. Чехол шьётся из плащёвки или брезента. Для застёжки подойдёт обыкновенная молния (или липучки).

Вот что должно получиться:

Основное достоинство такого сиденья – дешевизна по сравнению с магазинными моделями и возможность свободно перемещать его в лодке.

Дистанционное управление мотором

На резиновых лодках больших размеров практикуется монтаж дистанционного управления подвесным двигателем лодки. Место управления устанавливается на специализированной консоли, к которой производится подведение всех нужных коммуникационных средств:

удаленный пуск двигателя;
контроль поворота двигателя;
управление газом-реверсом;
контроль над углом наклона (тримом двигателя).

С учетом строения надувной моторной лодки создан целый ряд данных консолей. Для шкипера, управляющего плавсредством на дистанции, на специализированной платформе может быть поставлено вращающееся кресло с функцией регулирования по высоте.

Можно ли установить такую консоль на стандартную лодку ПВХ? Имеется ряд частностей при установке данного кресла на обычную лодку.

Рассматриваемое оборудование предназначено для монтирования на плавсредство, имеющее баллоны (боковины), диаметр которых от 43 до 50 см. Для боковин прочих диаметров требуются иные габариты опорной конструкции.
При монтаже опорной конструкции на ПВХ лодку нужно сымитировать все радиусы поворота рычага управления рулем в плавсредстве, чтобы рычаг не цеплялся за кресло и не было каких-либо препятствий для управления плавсредством. Разные изготовители лодочных двигателей продают рычаги различной длины. Подходящим решением будет сместить кресло немного вперед и применить небольшой удлинитель рычага управления рулем.
Если при идеальном расположении кресла его основание будет на границе элементов, то для предотвращения повреждения профиля из алюминия под него требуется подставить какой-нибудь амортизирующий элемент, к примеру, привал из поливинилхлоридной материи. Фиксировать опору следует к двум элементам пайол плавсредства.
Поскольку уровень посадки в кресло немного повыше, чем на обычную лодку, то нужно параллельно с монтажом кресла приклеить ручку, чтобы шкипер мог держаться за нее.

Варианты тюнинга

Тюнинг лодки из поливинилхлорида несложно выполнить своими руками. Для этого следует подготовить нужные материалы и инструменты, а также ознакомиться с готовыми схемами модернизации лодок из ПВХ.

Усиление днища

В процессе усиления дна надувных лодок важно учитывать несколько нюансов:

Допустимый вес плавсредства можно увеличить только до 12 кг, а габаритные размеры на 20-30 мм.
Оптимальным материалом для укрепления днища являются ленты для ПВХ-лодок (привал днищевой), которые соединяются между собой.
Максимальная толщина материала для усиления составляет до 50 мм.
Укрепление центральной части лодки из поливинилхлорида и торпед повышает защиту судна и придает ему дополнительную устойчивость. А жесткий пол продлевает срок службы изделия.

Для усиления дна можно приобрести в магазине пластиковые, алюминиевые или дюралевые полоски. Надутое судно переворачивается, после чего днище зачищается от пыли и грязи. Из подготовленных материалов нужно вырезать оптимальную форму с помощью ножниц и картонного лекала. Перед распределением клеевой смеси нужно тщательно прогреть заготовку феном.

Сам состав наносится в 2 слоя. Первый имеет минимальную толщину, а второй наносится только после просыхания предыдущего. Приклеенные полоски можно разгладить с помощью валика.

Усиление баллонов

Такая модернизация позволяет добраться до берега без риска переворачивания плавсредства и потери ценного содержимого. Баллоны постоянно сталкиваются с давлением воздушного потока, поэтому постепенно изнашиваются. Для усиления конструкций используют ПВХ-ленту, которая фиксируется снизу и по бокам баллона.

Перед укреплением баллонов ПВХ-лодку нужно обезжирить с помощью спирта или специального обезжиривающего раствора. Соединять заготовки лучше клеем для поливинилхлорида. По завершении обработки нужно подождать 2-3 дня, пока состав полностью просохнет и приобретет требуемые свойства.

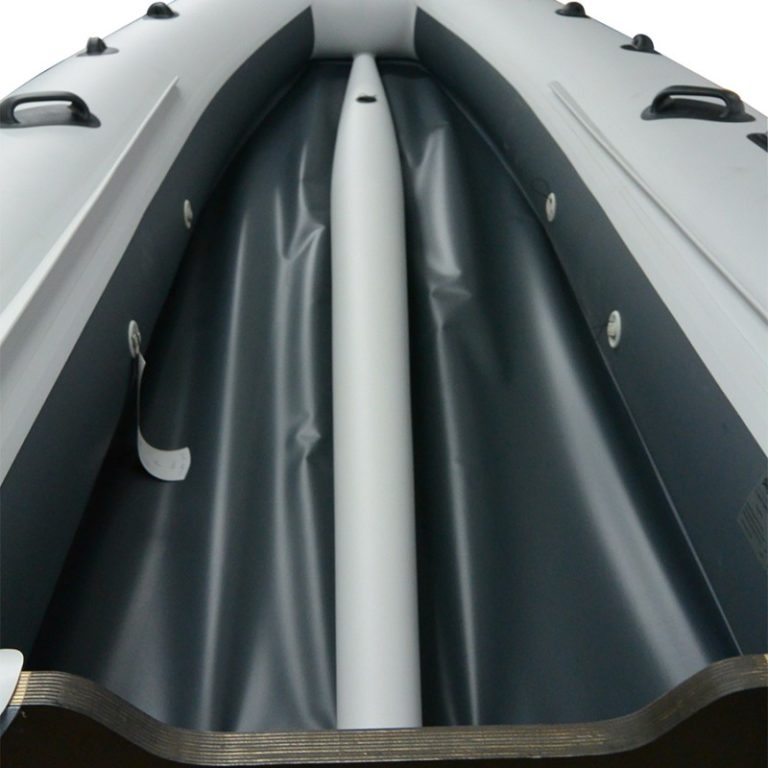

Надувной киль

Под надувным килем подразумевается конструкция, препятствующая опрокидыванию лодки при движении на высоких скоростях. Еще она позволяет передвигаться строго по установленному курсу. Элемент обязателен для лодок длиной от 3 метров. Самодельную деталь можно соорудить из плотной лодочной ткани, клея, клапана, полос ПВХ и горчичного раствора. Но понадобится лекало именно для конкретной модели лодки.

Как сделать киль в лодку ПВХ, показано в следующем видео:

Крепление для якоря

Незаменимым аксессуаром для лодок ПВХ является крепеж для якоря. Конструкция должна весить около 10% от общей массы судна, и занимать до 1% от его длины. При сооружении детали нужно учитывать:

Высоту волн в месте, где осуществляется ловля.
Максимальную силу ветра.
Специфику днища.
Прочность троса, который применяется для привязки якоря.

Держатели для спиннинга

Прикрепить держатели к судну можно с помощью струбцин, клеевого раствора, шурупов и болтов. На лодку ПВХ выбирают таргу с несколькими нишами, либо держатель на струбцине.

Установка сидений

Для комфортного передвижения на лодке следует предусмотреть поворотные сидения. Под них наносится разметка, а затем фиксируются держатели под подставки. Закрепив элементы, можно начинать монтаж поворотного механизма. Сами кресла закрепляют 3-4 гайками со шпильками. Оптимальный метод монтажа мягких кресел – ременной. Он предусматривает использование 2 прочных ремней.

Крепеж оборудования

Чтобы удобно закрепить навесное оборудование на лодке, необходимо предусмотреть ликтрос для ПВХ судна. Его можно изготовить из специальной водонепроницаемой ткани плотностью 750 г/кв. м. Материал нарезается полосками шириной 120 м и склеивается между собой.

Столик для эхолота

Конструкция можно сделать из фанеры, вырезанной по готовым чертежам. Также для предстоящих работ потребуется лобзик, штангенциркуль, шуруповерт, линейка и карандаш, несколько отверток и дрель. Фанерные листы соединяются саморезами и креплениями для мебели, а еще пропитываются деревом и лакокрасочными материалами.

Транцевые колеса

В специализированных точках продаж можно найти готовые аксессуары для тюнинга ПВХ-лодки. Но систему транцевых колес несложно соорудить и своими руками. Колеса лучше купить среднего размера с шириной от 6-8 см. К основным составляющим транцевого шасси относят:

2 стойки с колесами.
Кронштейны.
Пластины для фиксации кронштейна к транцевой части лодки.
Крепежные элементы.

Стойки делаются как прямыми, так и изогнутыми.

Изготовление из пластиковой трубы

Для плоскодонных моделей киль лучше делать из пластикового профиля. Плюсы такого устройства – доступная цена, прочность и легкость.

ЧИТАТЬ ТАКЖЕ: Какое давление выдерживают полипропиленовые трубы: на какую максимальную температуру рассчитаны трубы для отопления, какое рабочее давление держат, сколько атмосфер

Процесс изготовления выглядит так:

используется пластиковая труба четырехгранной формы;
на нее натягивается два пенополиуретановых рукава, применяющихся для теплоизоляции труб;
сверху приспособление в несколько слоев обматывается термоусадочной пленкой, а в местах крепежа киля – широким скотчем;
затем деталь разрезается пополам, а при фиксации в ее середину вставляется патрубок из ПВХ размером 0,5 м.

Другой вариант предусматривает использование пластикового профиля длиной 2 м и диаметром 5 см и двух уголков из этого же материала. Длина обрезанной трубы должна быть на 6 см короче длины лодки. На ее краях крепятся резиновые уплотнители, уголки фиксируются шурупами.

Исходя из диаметров профиля, в днище необходимо сделать 2 отверстия. Устанавливать профиль нужно по центру, концы трубы поместить в них, после чего закрепить саморезами

Важно, чтобы конструкция проходила четко по средней линии лодки. Завершив работы, обязательно нужно проверить все соединения на прочность

О том, как сделать киль на лодку своими руками, смотрите в следующем видео.

Установка паруса

Лодку ПВХ (даже небольшую, к примеру, с размерами 2200х1000 мм) также реально переделать в парусную. На ней не получается инсталлировать мачту стандартного вида, потому используют парусное вооружение, которое напоминает латинское. Снасти отсутствуют. Мачта (смотрите чертежи) включает в себя базовую поперечную трубку (15), 2 трубки (7) – фактически мачты – и рею (4).

Базисную трубку 25-30-миллиметровым диаметром надо вставить в уключины (14). После к ее концам болтами М5 (13) зафиксировать нижние окончания труб (7) спаренной мачты в форме буквы «Л», верхние окончания труб связать между собой и с реей посредством болта (16) и гайки (17). Диаметр труб, формирующих рею и мачту, – 15 мм, и их можно сделать из дюралевых палок для лыж.

В верхней части реи ставим блочок (6) для каната (троса); своим низом рея фиксируется к петле из резины (2) на носу судна посредством скобки (3). Петля – это окружность из 5-миллиметровой технической резины диаметром 60 мм; низ окружности приклеивается к корпусу (1) плавсредства, а в верхней части свободно отгибающейся половинки делается отверстие под мочку.

Рея должна иметь наклон 60°. Размеры труб находятся в зависимости от длины плавательного средства. Определив область фиксации реи к корпусу на носу судна, измерьте дистанцию (а) до базисной трубки, пропущенной сквозь уключины. После можете рассчитать длину мачтовых труб, воспользовавшись формулой:

L (мачты) = (√ а*+ (b2\4)) + 100 миллиметров, где Ь – дистанция между уключин по базисной трубке.

Длина реи находится в зависимости от избранного центрования. При центровании 10% длину реи можно рассчитать, используя формулу L (реи) = 1,8 а. Точка фиксации реи к мачте располагается на дистанции (а) от его низа.

Шверцы (11) делают из 3-миллиметрового дюраля и нанизывают на концы базисной трубки, выходящие за баллоны плавсредства. Щеки-накладки (10), выполненные из 10-миллиметровой доски либо фанеры, добавляют прочности шверцам и ограничивают их угол поворота к диаметральной плоскости. Расположение шверцев по длине базисной трубы закрепляется вдеваемыми на нее кольцами (12) из трубки с большим диаметром; стопорение колец производится болтами (8) и гайками М5 (9).

Парус являет собой треугольник, имеющий равные стороны, фаловый угол (верхушка) которого смещен к носу в отношении оси базисной трубки на значение С= (6÷12%) L (шкаторины). Длина каждой из шкаторин L (шкаторины) = 1,7 а. Сподручно применять парус Люнгстрема, дающий возможность вдвойне расширить пространство парусности на полных курсах. С наружной стороны сгиба по передней кромке пришивается лик-трос, к нему фиксируются веревки либо кольца. Ими фиксируют парус.

Во всех 4-х уголках паруса наличествуют кольца (люверсы). Тросы заводят в кольцо нижнего заднего угла паруса, а для фиксации нижнего наветренного угла паруса применяется эта же скоба, соединяющая низ реи с петлей из резины.

Без настила

Многие недорогие лодки малых размеров продаются вообще без настила в базовой комплектации. Роль пола в таких лодках выполняет просто слой ПВХ, который приклеен к «бублику» бортов.

Такую лодку можно использовать, однако стоять в ней не получится. Также необходимо следить за острыми предметами и снаряжением, чтобы не повредить дно. Использовать лодку без дна не безопасно, однако возможно на небольших водоемах.

Малые лодки ПВХ обычно имеют специальный рюкзак-упаковку для переноски на спине. Без настила лодка становится значительно легче, а это значит, что вы сможете добраться с ней на удаленные лесные водоёмы.

Как сделать киль для ПВХ лодки своими руками
