Устройство и принцип работы
Главными составляющими водомёта являются винтовая часть и двигатель (внутреннего сгорания). Водовод сочетает в себе следующие элементы:
- водозаборную часть – передняя область, способствующая перемещению воды к винтовой части;
- спрямляющий аппаратный элемент, который трансформирует вращательные движения водных потоков в прямолинейные;
- сопловой элемент;
- кончик трубочки, сквозь который водные массы находят выход;
- устройство реверсивно-рулевого типа, позволяющее производить смену направлений движения лодки (предусмотрен как передний, так и задний ход).
Импеллеры (винтовые элементы) могут быть разных видов:
Возьмите за правило, на каждой рыбалке, первым делом начинайте…
- Осевой тип – максимально простой в изготовлении, однако КПД находится на низком уровне. Кроме того, наличие эффекта кавитации даёт возможность функционирования лишь на низких оборотах.
- Осе-диагональный тип – рассчитан на моторы со средним количеством оборотов. Уровень КПД немного выше, чем у осевых импеллеров.
- Диагональный и шнековый – современные разновидности винтов, которые изготовлены с учётом современных технологий. Главное преимущество обоих видов – высокий уровень КПД и возможность работы с моторами с наличием высоких оборотов.
Лодка приходит в движение после реактивной тяги, которая создаётся благодаря выбрасыванию водного потока с большой скоростью. Более детальный принцип работы выглядит следующим образом:
- Водные потоки проникают в водозаборник, который располагается в передней части плавательного средства. Водозаборник включает в состав сетку, способную провести фильтрацию от водорослей и плавающего мусора. При конструировании водозаборника специалисты стараются обеспечить водному потоку ламинарное течение, что значительно улучшит общие характеристики мотора.
- Импеллер производит отбрасывание воды назад, после чего она попадает в суженную часть, что ещё больше увеличивает скорость прохождения.
- Лопатки спрямляющего аппарата оснащены своеобразной формой, способствующей оказывать незначительное сопротивление жидкости, которая движется навстречу. Спрямляющие аппараты могут быть разнообразной конструкции. Наиболее популярной из них является лопаточное поджатие. Именно эта разновидность конструкции позволяет спрямляющему аппарату одновременно выполнять функции соплового устройства.
- Водные потоки попадают в сопловую часть (если спрямляющее устройство не выполняет эту функцию). Наличие небольшого проходного сечения позволяет преобразовать давление потока в скорость.
Конструкция водометного двигателя
Главными элементами такого механизма, как и в классическом варианте, являются двигатель внутреннего сгорания и винт, только последний расположен внутри длинной трубы, проложенной вдоль корпуса лодки. Разумеется, «труба» — это слишком упрощенный термин. Правильное название этой части двигателя – водовод, а состоит он из следующих узлов:
- водозаборник: передняя часть, по которой вода поступает к винту;
- спрямляющий аппарат: благодаря этому элементу вращательное движение закрученного винтом водного потока трансформируется в прямолинейное;
- сопловой аппарат: завершающая часть «трубы», из которой вода выбрасывается наружу.
Еще один важный элемент водомета – реверсивно-рулевое устройство, благодаря которому лодка может менять направление движения, а также давать задний ход.
Схема конструкции водометного двигателя
Винты (их также называют рабочими колесами или импеллерами) бывают нескольких видов:
- Осевые: наиболее просты в изготовлении, но обеспечивают самый низкий КПД и ввиду ярко выраженного эффекта кавитации могут работать только на низких оборотах.
- Осе-диагональные: имеют более высокий КПД и рассчитаны на среднеоборотистые двигатели;
- Диагональные и шнековые: наиболее современные и чрезвычайно сложные в изготовлении разновидности, характеризуются самым высоким КПД и способны работать с высокооборотистыми двигателями.
Среди всех составляющих водомета винты находятся на первом месте по сложности изготовления. Для этого применяется метод точного литья с последующей шлифовкой.
Не стоит приобретать водомет с импеллером, лопасти которого приварены к ступице, а не составляют с ней единое целое: такие винты зачастую имеют дисбаланс, что приводит к их разрушению при повышенных оборотах.
Лидеры голосования
FISHPRO X5
Длина, см: 540
Оценка читателей: 65.7
Всего голосов: 113
ДжекБот 240
Длина, см: 240
Оценка читателей: 65.5
Всего голосов: 1,051
Лидер 500
Длина, см: 500
Оценка читателей: 65.1
Всего голосов: 1,115
Фантазия
Длина, см: 420
Оценка читателей: 65.0
Всего голосов: 1,266
ProfMarine PM 300
Длина, см: 300
Оценка читателей: 63.9
Всего голосов: 1,036
Волжанка 65
Длина, см: 650
Оценка читателей: 63.0
Всего голосов: 1,235
Spinningline 470 / SL 470
Длина, см: 478
Оценка читателей: 62.8
Всего голосов: 1,683
Ultraskiff 360
Длина, см: 182
Оценка читателей: 59.8
Всего голосов: 1,186
В-915 «Морской Дракон»
Длина, см: 975
Оценка читателей: 59.7
Всего голосов: 1,185
J.Silver 300
Длина, см: 300
Оценка читателей: 59.6
Всего голосов: 1,737
Как создать водометный двигатель?
Наилучшую эффективность демонстрируют самодельные водомёты, для создания которых в качестве базы был выбран лодочный мотор модели «Ветерок-12». Подобный выбор объясняется высокой доступностью используемых серийных деталей. Их можно купить на разных сайтах или же на местном рынке.
После внесения изменений в конструкцию, вес водомета изменится только на 1 кг в большую сторону по сравнению с обычным вариантом данного двигателя.
Готовый водомет обладает водоизмещением, равным 450 кг. С ним можно выполнять глиссирование и развивать скорость 20-25 км/час.
Чтобы создать такой водомет, потребуются следующие материалы:
- лодочный мотор «Ветерок-12″;
- специальный фланец;
- штучный редуктор;
- развертки водосборника;
- сварочный аппарат;
- ступица;
- качественный клей;
- штуцеры;
- схема двигателя.
Подготовка
В процессе подготовки важно все делать очень внимательно, иначе в случае ошибки можно надолго лишиться двигателя. Для работы следует использовать материал, при производстве которого были соблюдены все нормы и требования
Изготовление
В конструкции водосборника делается незначительное углубление, что обеспечивает лодкам высокую проходимость и позволяет уменьшить гидродинамические сопротивления. Для этого нужно, чтобы верхняя передняя кромка находилась на 35 мм ниже днища.
Для создания самодельного мотора потребуется обычный штатный редуктор: его необходимо закрепить к главному дейдвуду на двигателе, используя особый фланец. Затем берется металлическая заготовка, на которую необходимо нанести развертку обечайки, водозаборника и шести лопастей.
Для создания заготовок стандартного образца и их обработки используется напильник в сочетании с гибочными вальцами. Также данная операция может быть выполнена вручную на оправке. Это позволяет придать заготовке и требуемую форму. За этим наступает время для сваривания поперечных и продольных швов фасонных вырезок.
В конструкции водомета должна присутствовать и ступица: для нее отводят место на бобышке изделия. Лодочная помпа в сухом виде весит около 20 кг. Однако, схема данного изделия встречается крайне редко. Но каждому по силам изготовить его своими силами, учитывая, что в интернет достаточно материалов на эту тему. Ключевым моментом является более высокая рентабельность лодки с водометом в отличие от обычного двигателя.
Этапы сборки
Общий принцип сборки водометных насадок на лодочные моторы от разных производителей практически ничем не отличается. Для примера, рассмотрим порядок установки своими руками на ямаху 40.
Сначала надо отделить узлы, связанные с ходовым винтом:
- Снимается редуктор, для этого надо открутить четыре болта и гайку тяги реверса.
- Снять тягу реверса.
- Отделить редуктор.
Далее необходимо извлечь изделие из упаковочной коробки, осмотреть на предмет повреждений и проверить комплектность:
- Поместить в корпус улитки вал импеллера и закрепить его четырьмя болтами.
- Корпус помпы отделяем от редуктора, затем снимаем крыльчатку, пластины и резиновый уплотнитель отсекателя.
- Устанавливаем на направляющие пластины помпы, фиксируем шпонкой. На вал одеваем крыльчатку.
- Резинку от редуктора надо вставить в пластину отсекателя из kit.
- Закрепить отсекатель двумя болтами к плите.
- Вставить направляющие из kit в корпус улитки.
- Убрать сальник из помпы и закрепить ее четырьмя болтами к корпусу.
- Сальник из kit одеть на вал и поместить в помпу.
- Установить переходник из бронзы на помпу.
- Прикрутить плиту из kit к дейдвуду на четыре болта.
- Одеть и затянуть контргайку на фиксатор тяги.
- По шлицам вала одеваем улитку на мотор и фиксируем ее одним болтом. Затем закрепляем двумя длинными и двумя короткими болтами внутри.
- На вал импеллера установить новою шпонку и одеть импеллер.
- Устанавливаем регулировочные шайбы и пластиковую и жестяную прокладку.
- На вал одевается фиксирующая пластина и закручивается гайка, после этого она контрится пластиной.
- Ставим водоприемник и фиксируем его гайками.
- Присоединить тягу реверса от водомета к штатному переключателю. На этом сборка и сборка закончена.
Правильно подобрать водометные насадки на Ямаху 15, 30, 40, можно здесь: http://motormaran.ru/benzinovye-motory/vodometnie-nasadki/yamaha-1/. Выбрать по параметрам на Сузуки, смотрите тут: http://motormaran.ru/benzinovye-motory/vodometnie-nasadki/vodometnye-nasadki-suzuki/. Если надо подобрать водометные насадки на Тохатсу, тут: http://motormaran.ru/benzinovye-motory/vodometnie-nasadki/vodomet-tohatsu/.
Чтобы подобрать механизм, надо учитывать:
- Год выпуска, модель и марку изготовителя.
- Мощность двигателя, она обычно указывается в цифровом индексе названия модели. Например: Suzuki DT15as тут 15 будет означать количество лошадиных сил.
- Технические характеристики лодки.
Важно: Правильный подбор устройства под параметры лодки поможет избежать необходимости увеличения высоты транца. Грамотно установленный агрегат должен находиться в воде только на глубину приемника
Где купить?
Приобретать, лучше в официальных дилерских центрах, или заказать у них доставку, через интернет. Покупая основной агрегат, следует сразу заказать специальные смазочные материалы, для технического обслуживания.
Таблица стоимости в России:
| Производитель | Мощность мотора (л. с.) или модель двигателя | Диапазон цен (руб.) | Где можно купить |
|---|---|---|---|
| SUZUKI (сузуки). | До 20 л.с. DT9.9-15 | 70–90 тыс. | http://www.eastmarine.ru/vcd-11999-9-104400/goodsinfo.html |
| YAMAXA (ямаха). | До 20 л.с. | 40–78 тыс. | http://www.eastmarine.ru/vcd-3234/catalog.html |
| 30 л.с. | 80–95 тыс. | http://www.eastmarine.ru/vcd-3234/catalog.html | |
| 40 л.с. | 85–100 тыс. | http://www.eastmarine.ru/vcd-3234/catalog.html | |
| TOHATSU (тохатсу). | 25-30 л.с. | 120–140 тыс. | http://mercury-mag.ru/vodometnaja-nasadka-dlja-motora-tohatsu-25-40.html |
Совет: Покупая изделия от недостаточно известного производителя, или не проверенного поставщика, следует обратить внимание на качество применяемого металла, плотность подгонки деталей и надежность соединений. Обязательно ознакомиться с сертификатом и проверить возможность гарантийного обслуживания. А также поинтересоваться о возможности дополнительной покупки, расходных материалов и запасных частей
А также поинтересоваться о возможности дополнительной покупки, расходных материалов и запасных частей.
Рассмотрев особенности устройства, положительные и отрицательные стороны, его применения, хозяева лодок задумываются о переоборудовании своих моторов. Учитывая высокую стоимость, следует четко понимать целесообразность этой операции. Для этого надо проанализировать особенности основных условий эксплуатации судна. Это даст возможность сделать правильный выбор и понять необходимость использования этих приспособлений, для конкретного случая.

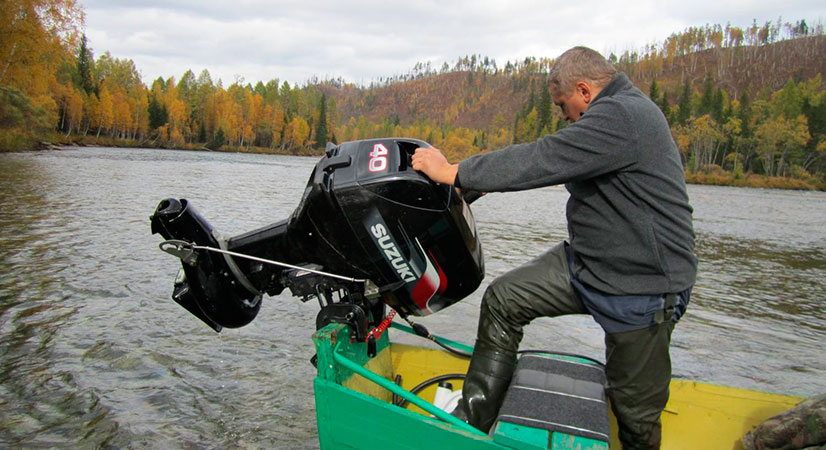

Описание водометных насадок на лодочный мотор
Водометная насадка представляет собой приспособление, похожее на насос, которое достаточно сильно увеличивает КПД судовых двигателей.
Принцип работы
По сути водометный двигатель и гребной винт, действуют по одинаковой схеме. Лопатки насоса, также как лопасти винта, под ускорением выталкивают воду с носа лотки к её корме.
Различия в том, что весь этот процесс происходит в трубе расположенной внутри судна, а не под его днищем и струя воды под напором выплескивается их сопла находящегося над водой.
Чтобы выполнять повороты, сопла направляют в нужную сторону. Чтобы заставить лодку притормозить или двигаться назад, изменяют направление сопла на противоположное, с помощью специальной заслонки.
Где применяется
Водометные двигатели можно использовать на таких водных транспортах как:
- Гидроциклы;
- Спорт-лодки;
- Спасательные лодки. Им приходиться маневрировать возле людей поэтому чтобы не нанести увечье, используют водометные двигатели.
- Пожарные судна;
- Туристические судна;
- Патрульные катера;
- Военные катера;
Как видно, область применения водометного двигателя достаточно широкая. Насадки для мотора, предназначены, чтобы сделать обычный мотор водометом.
Достоинства
Водометные насадки, так же как и сами двигатели, обладают большим количеством плюсов. Ниже представлены преимущества насадок и двигателей, так как их достоинства распространяются и на насадки:
- Самый большой плюс это то, что есть возможность передвигаться по мелководью, так как нет выпирающих лопастей. Также этот механизм позволяет «залезть» прямо на пологий берег, а с помощью заднего хода можно вернуться обратно. Эту функцию, часто используют патрульные и спасательные судна;
- Водометы безопасны. Как уже было написано, спасательные судна используют это, что бы не покалечить людей во время маневров в близи с ними;
- Работающие части механизма защищены от попадания мусора. Эту функцию используют рыбаки, которые рыбачат в местах скопления тины и водорослей;
- Плавный ходы;
- Легкий спуск в воду и обратно;
А теперь о плюсах непосредственно насадок:
- Весь комплект состоит из 6 деталей, которые очень просто собрать;
- Нет углового редуктора;
- КПД не падает при просасывании песка;
- Легкость при установке.
Минусы
- Первый минус, который бросается в глаза – это цена. Водометы стоят дороже на много дороже чем винтовые двигатели. Это же касается и насадок;
- Если человек привык к рулевому механизму, управление лодкой с водометом для него будет очень сложной задачей;
- В случае если судно стоит на месте, то каналы зарастают, и это значительно повлияет на скорость.
- Чистка каналов проблематична;
- Теряется мощности при трении воды в канале.
- Большие поперечные размеры;
- КДМ практический в два раза ниже чем на винтовых двигателях.
Применение
Используют водометы рыболовы и любители речных прогулок на участках со средней и малой глубиной и большим количеством травы, коряг, камней. Благодаря использованию в конструкции закрытого винта и защищенного решеткой водозаборного отверстия он защищен от заклинивания при попадании внутрь крупных веток, камней и травы. Попадающая внутрь движителя вместе с потоком воды через водозаборную решетку мелкая трава и водоросли измельчаются импеллером и не оказывают влияние на работу мотора.
Водометы хорошо подходят для передвижения по перекатам и отмелям
Важно. На скорость и безопасность передвижения лодки с водометным мотором влияет его установка. При правильном расположении плоскость водозаборной решетки должна быть находиться немного выше уровня днища лодки
В этом случае агрегат будет защищен от ударов о дно, камни и коряги. При заборе воды в нее не будет попадать воздух, который вызывает провалы и снижение мощности двигателя
При правильном расположении плоскость водозаборной решетки должна быть находиться немного выше уровня днища лодки. В этом случае агрегат будет защищен от ударов о дно, камни и коряги. При заборе воды в нее не будет попадать воздух, который вызывает провалы и снижение мощности двигателя.
Выбор водомета
Учитывая то, что водометные установки имеют несколько разновидностей, нелишне указать на их особенности:
- Водометные установки для установки на маломерные лодки.
- Водометные движители для катеров и лодок с двойной системой управления.
- Водометные установки, выполненные в одном целом корпусе с двигателем внутреннего сгорания.
- Двигатели, выполненные в качестве насадок на обычные моторы для лодок.
Исходя из такой классификации, становится понятно, что на большие катера и яхты в основном устанавливаются стационарные водометные установки, являющиеся частью корпуса судна, управление движением судна производится посредством электрического или механического привода со штурвала судна.
Для небольших катеров и яхт используются съемные водометы, которые крепятся на транец, управление такими судами может осуществляться как со штурвала, так и непосредственно двигателем.
Для резиновых и малых лодок рекомендуются к применению малых моторов с водометами-приставками, с управлением непосредственно двигателем.
Как устроен водометный двигатель?
На самом деле, конструкция по принципу действия мало чем отличается от принципа действия двигателя с винтом. Здесь так же присутствует винт, под названием импеллер, который вращаясь, создает струю воды, движущую лодку.
Импеллер при этом размещается внутри водомета, входящие и выходящие отверстия которого не одинаковые. Конструкция оборудована управляющим устройством, под названием реверсно-рулевое, с помощью которого осуществляется направление струи воды в нужную сторону, что приводит к изменению направления перемещения лодки.
Внутренняя часть водомета выполнена в профилированном варианте, за счет чего снижена турбулентность водного потока до момента, когда она не попадет в зону работы импеллера.
Управляющее устройство способно направлять поток воды в нужном направлении. Кроме этого, можно заставить плыть лодку задним ходом, переключив устройство управления в положение «реверс». Подобная функция, довольно полезная, так как позволяет выбраться из сложных ситуаций, особенно при наличии большого количества зарослей.
Как правило, скорость перемещения задним ходом намного меньше, чем при движении вперед, поскольку вход и выход устройства имеют разную толщину, то есть диаметр.
ЛОДКА С ВОДОМЕТОМ СВОИМИ РУКАМИ, двигатель от иномарки, водометная турбина
Watch this video on YouTube
Модели насадок серии “AE”
Для двигателей Tohatsu/Nissan мощностью выпуска с по
Установите двигатель вашей лодки так, чтобы установлен вертикально, состоянии. невозможно или лодка то закрепите его стойке. Отсоедините тягу реверса под капотом мотора. снова использовать мотор то можно оставить тягу разъединив редуктора, выпрессовав пружинный штифт муфты. Выверните крепящих корпус редуктора, редуктор. Перед съёмом убедитесь, что под мотором достаточно места для вынимания вертикального вала. случае можете откинуть мотор стопор.
Снимите корпус водопомпы пластиной стали привода крыльчатки. Нижнюю прокладку под нержавеющей пластиной можно вынуть два фиксирующих штифта.
Затем установите вертикальный вал подшипника насадки самой насадки (центробежного насоса), его двумя болтами #10-24×5/8 шайбами (гроверами). Здесь применены дюймовые обозначения резьбового крепежа, все винты самой насадки дюймового стандарта. случае это болт диаметром #10 и резьбы (25,4 мм). Длина болта 5/8 дюйма, или около (#10- это диаметр по американской системе, или около 4,7 мм)
Установите водяную помпу сверху адаптер толщиной 1-3/8” (35 мм). может быть необходимо совмещение отверстий пластиной помпы чистыми крепёжными болтами. Установите прокладки под нержавеющей пластиной помпы что установили шпонку привода крыльчатки штифты. Закрепите узел четырьмя болтами 1/4-20×2-3/4 шайбами. Перед установкой болтов смажьте нити резьбы. Используется ключ 7/16.
Затем прикрепите насадку используйте четыре болта 5/16-18×2 гровера снизу насадки болт 3/8-16×1-1/4 сверху части насадки. Используется головка на ½ на 9/16.
Смажьте нити резьбы болтов, щедро – шлицы вертикального вала, входное отверстие водяной помпы вал насадки мотора. Убедитесь, что шлицы вала вошли валу двигателя трубка вошла водопомпы. насадка должна плотно прижаться пластине. Затяните все
Затем установите рабочее колесо (импеллер). Смажьте нити резьбы шпонку, пазом колесе. Вставьте разрезную пластмассовую втулку рабочего колеса снаружи примерно наполовину, импеллер вал показался Потом вставите шпонку рабочего колеса её вала. Вдвиньте втулку его Установите шайб снаружи импеллера. Затем пакетика достаньте демпфер торсиона – чашеобразную шайбу стали полиуретановых шайбы. уберите – она запасная. Вложите полиуретановую шайбу демпфера этот демпфер так, полиуретановая шайба была обращена шайбам, была сверху. пакет, колеса часть вала наденьте замковую шайбу, гайку, закрутите Будьте внимательны, язычок замковой шайбы резьбой пазе вала, и
Примерьте приёмный водовод («сапог») его временно Проверьте зазор между краем лопастей рабочего колеса кольцом – обечайкой. Потом снимите «сапог».
Первая склейка
Если удалось достать листовую фанеру, которая по длине соответствует размерам будущей лодки – это хорошо. Но если в наличие обычные листы 1,5-1,5 метра – придётся их склеить. Самый лучший способ – склейка на «ус».
Склейка на «ус» — самое прочное соединение фанерных листов
От края листа отступается расстояние, равное 10-12 толщин листа, и рубанком стачивается под углом. После этого нужно пройтись шлифмашинкой и такие же операции проделать со вторым листом. Очищенные и обезжиренные поверхности намазываются клеем, аккуратно соединяются и скрепляются струбцинами. Так как струбцины можно поставить только по краям, в центр необходимо положить груз. После высыхания клея струбцины можно снять, но дать изделию вылежаться ещё не менее суток.
Детали водовода и спрямляющего аппарата
увеличить, 149 КБ1 — водовод, нержавеющая сталь δ=1,5; 2 — развертка водовода; 3 — спрямляющий аппарат в сборе; 4 — развертка обечайки спрямляющего аппарата, нержавеющая сталь δ=1,5; 5 — лопатка спрямляющего аппарата; 6 шт., нержавеющая сталь δ=1,5; 6 — ступица спрямляющего аппарата, нержавеющая сталь; 7 — кронштейн, нержавеющая сталь, δ=2,0; 8 — хомут, нержавеющая сталь; 9 — уголок, нержавеющая сталь, δ=2,0.
На листе металла размечаются развертки водозаборника, обечайки, спрямляющего аппарата и шести его лопастей. Заготовки вырезаются, зачищаются напильником кромки и на гибочных вальцах или вручную на оправке (с помощью киянки) производится гибка. Затем свариваются продольный стыковой шов водозаборника и поперечные швы по фасонным вырезкам, начиная от заднего по ходу воды. Для стягивания при выполнении поперечных швов используется проволока или струбцины. Сварка производится только снаружи. Чтобы брызги расплавленного металла не прилипали к поверхности, перед сваркой деталь следует покрыть раствором мела (30%) в воде (65%) с добавлением 5% жидкого стекла. Швы тщательно зачищаются, производится развальцовка роликом задней кромки водозаборника в токарном станке на оправке. При развальцовке шпиндель проворачивается только вручную; следует при этом следить, чтобы кромка водозаборника прижималась к торцу оправки.
Изготовление спрямляющего аппарата начинается с разметки мест приварки лопаток на предварительно выточенной ступице. Основание ступицы делится на 6 равных частей, затем на разметочной плите рейсмусом или при помощи угольника на образующей ступицы проводятся прямые линии, параллельные оси. Для приварки лопаток необходимо сделать приспособление, показанное на приводимых эскизах.
Приступаем к строительству
Строительство лодки начинается с носовой части. Возьмите две широкие доски, предназначенные для бортов, немного подпилите их края, выдерживая угол не больше 45 градусов. Просверлите по краям дырки и соедините доски между собой. Лучше «сшить» их медным или алюминиевым мягким проводом. После этого вам необходимо с помощником развести доски в разные стороны и установить посередине брус-распорку
Важно, чтобы самая широкая распорка стояла ровно посередине будущей лодки или в том месте, где планируется самая широкая ее часть, так как именно от нее начнется скругление корпуса. Теперь выпиливайте следующие распорки, формируя с их помощью форму вашего плавсредства. Так как из досок сделать лодку быстро не получится, то не торопитесь
Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры
Так как из досок сделать лодку быстро не получится, то не торопитесь. Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры.
Как создать двигатель самостоятельно?
Двигатель своими рукам создать не так трудно, как может показаться на первый взгляд. Водометные движители обычно изготавливаются рыбаками на основе конструкции двигателя классического типа. Будущее изделие может базироваться, к примеру, на китайских моделях двигателей или на отечественных (от 5л до 100л). Чертежи данных конструкций представлены в следующем виде:
Чтобы сделать водометный мотор, можно воспользоваться классическим редуктором штатного образца: он должен быть закреплен на основном дейдвуде в области двигателя. Реализуется это путем использования фланца. После этого берется заготовка из металла, куда следует присвоить развертку водозаборника, 6 лопастей и водозаборника.
Чтобы создать заготовку на базе стандартной схемы, применяются напильник и вальцы. После, при помощи этих же инструментов производится обработка изделия. В результате проделанной работы заготовка получает необходимую форму. После этого наступает момент для того, чтобы сварить швы продольного и поперечного типов.
Водометная конструкция должна обзавестись также ступицей: для данной части отводится область в месте бобышка. Помпа лодки в сухой структуре имеет вес в двадцать килограмм. Тем не менее, схема этого изделия может встречаться в очень редких случаях. Однако любой человек может изготовить помпу самостоятельно, так как в глобальной сети присутствует вполне достаточное количество инструкционных материалов
Важно также учесть, что водометные лодки имеют большую степень рентабельности, чем лодки с простым двигателем
Водометные лодочные моторы для надувных лодок изготавливать гораздо проще, чем для крупных катеров с водометным двигателем. Основным преимуществом является то, что для данного вида лодок могут быть использованы практически любые разновидности моторов независимо от конструкции. Рекомендуется для них выбирать водометные движители, мощность которых составляет от пятнадцати до двадцати л.с.
Наиболее подходящим вариантом мотора для лодки считается подвесной мотор. В сравнении с мотором стационарного образца подвесной водометный лодочный мотор не охватывает полезный лодочный объем, легко подвергается демонтажу. Устройство характеризуется небольшим весом, высоким уровнем УМ, простой конструкцией, а также доступностью в эксплуатации.
Положительные и отрицательные особенности
Водометные движители характеризуются следующими достоинствами:
- хорошая степень защищенности от повреждений механического характера, а также возможность предотвратить кавитацию;
- судно может проходить через мелководье, преодолевать водоемы, повергшиеся засорению, а также иного рода препятствия, которые выступают из воды. Водометные движители здесь оказываются оптимальнее, чем простые моторы винтового типа, у которых может пострадать винт либо основной мотор;
- гарантия безопасности – импеллер располагается во внутренней части изделия и не несет опасности для тех людей, которые находятся вблизи лодки;
- водометные лодочные моторы обеспечивают катерам большую устойчивость и отличную управляемость;
- водометные движители позволяют лодке либо катеру разворачиваться прямо на месте, а также перемещаться вперед бортом;
- исчезает необходимость в использовании реверса, имеется возможность для резкого торможения;
- более низкий шум гидродинамического типа, чем у движителей винтовых.
- кПД на небольших скоростях меньше, чем у винтовых систем;
- затрудненный процесс перенесения водной массы через днище водного транспорта к самому насосу;
- водозабор функционирует подобно помпе, затягивая мелкий мусор со дна. Из-за этого может забиться охладительная система или повредиться водовод, а также импеллер;
- высокая вероятность износа ротора, потому что эксплуатация судна происходить в районах мелководья;
- дорогой ремонт;
- катер водометный может барахлить, находясь на небольшом ходу.
Выбор водомета
Во время подбора изделия данного типа для лодки или катера необходимо владеть информацией, касающейся 3-х базовых составляющих водного средства передвижения:
В отношении движителя – это характеристики тяговые, которые зависят от степени мощности самого двигателя, а также от того, насколько быстро движется судно.
В отношении двигателя – это характеристика скорости внешнего образца, зависимая связь мощности самого двигателя и того, как быстро он совершает движения.
В отношении корпуса самого катера – сопротивление буксировочного вида, прямая зависимость сопротивляемости корпуса от той скорости, с которой он перемещается. Данного рода характеристики могут быть рассчитаны в случае многообразных загрузках судна.
Изготовление деревянной плоскодонки
Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны
Внимание даже к «мелким мелочам» — необходимое условие
Изготовление бортов
- Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
- С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
- Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
- Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
- Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).
Создание и фиксация днища
Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.
- Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
- Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.
Завершающая обработка материала
Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.
Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.
Проверка водонепроницаемости лодки
Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.
- Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
- Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.
Несколько советов
Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:
- при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
- все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
- герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
- во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.
Итоги
Придя к заключению, можно отметить, что на самостоятельное изготовление лодочного двигателя требуется не более одного дня. Задача не особо трудная, достаточно лишь обзавестись необходимыми знаниями и умениями, прочитав необходимое количество информации.
Даже приобретя изделие известного производителя никогда нельзя быть уверенным, что изделие окажется качественным и выгодным.
Поэтому чтобы не пришлось тратить деньги на вещь, которая через некоторое время может выйти из строя, лучше воспользоваться решением, сделать мотор самостоятельно. Что может сэкономить не только время, но и финансы.
