Якорь для лодки ПВХ

Основные характеристики якорей

Чтобы якорь смог удерживать лодку при любых условиях, следует брать во внимание все факторы:

определиться с максимальной высотой волн;
рассчитать максимальное усилие ветра;
взять во внимание характер дна лодки;
правильно подобрать трос для якоря.

Особое внимание следует уделить качеству троса, поскольку он будет подвергаться большим усилиям. Чем больше вес лодки, тем на большие усилия должен быть рассчитан трос

Для якорей применяются два вида канатов:

  • искусственные. Они имеют длительный срок службы, так как не поддаются гниению;
  • натуральные. Мало применяются из-за малой устойчивости против влаги.

Как правило, трудно подобрать якорь на все случаи жизни, особенно в магазине.

Чтобы самодельный якорь выполнял свои функции в полной мере, следует провести ряд наблюдений:

  • ознакомиться с погодными условиями места рыбалки;
  • определиться с конструкцией;
  • заняться подготовкой необходимых материалов;
  • поинтересоваться у опытных рыболовов на предмет более удачной конструкции.

Если придерживаться следующих рекомендаций, то якорь будет полностью соответствовать своим характеристикам:

  • удерживать лодку на одном месте;
  • легко сниматься с дна водоема;
  • иметь небольшой вес;
  • иметь компактные размеры и не занимать много места;
  • быть устойчивым к коррозии;
  • хорошо работать на конкретном водоеме.

Как это работает

За тренд необходимо подвязать трос и пропустить его через чеку, которая расположена в отверстие на конце тренда. При необходимости, когда якорь зацепился, трос требуется потянуть в противоположное направление веретена, при этом чека сломается, тем самым мы освободим якорь.

Существует метод крепления чеки, с помощью которого тянуть трос можно будет в любую сторону, необязательно противоположную направление веретена только с большим усилием. Для этого требуется закрепить чеку не на тренде, а на тросе. Также на трос крепится верёвка (трос), которая будет замкнута на тренде и образовывать петлю.

В качестве чеки можно использовать согнутую в круг проволоку и леску, а также отлично подойдёт полимерный хомут, который можно без труда приобрести в любом магазине строительных товаров

Также обратите внимание на то, что чеку можно использовать не одну, а сразу несколько, и тем самым усилие на разрыв будет увеличиваться

Необходимо знать, что существует два вида установки чеки, каждый из них имеет свою силу разрыва:

  • Скользящая установка требует резкого усиления, если тянуть плавно, лодка в то время встанет в неправильное направление. Разрывная нагрузка скользящей установке составляет 10–15 кг, не более того.
  • Фиксированная установка. При этой установке чека не должна разрушаться от усилия сноса судна. Для обрыва чеки требуется сила разрыва, составляющая 30–40 кг. Разрушить чеку с такой силой разрыва можно с помощью подвесного мотора. Сила толкания мотора на полных оборотах мощностью 2,5л.с. составляет 50 кг. Оба способа неплохие, тем не менее лучшим остаётся способ троса с поплавком (Буйреп).

Как избежать зацепа якоря

Зацеп якоря — это страх многих рыболовов-лодочников. Помимо финансовой потери, это еще означает и трату огромного количества времени на поиски нового груза прямо на водоеме.

Большинство рыболовов стараются избежать этого. Рассмотрим основные положения, которые помогут предотвратить зацеп якоря:

  1. Всегда нужно подбирать якорь ответственно, исходя из знаний о рельефе водоема и особенностей собственной лодки.
  2. Рекомендуется выбирать менее зацепляющиеся якоря. Идеальным вариантом будет грибовидный якорь, а также конструкция Холла.
  3. Нужно избегать опасных участков водоема, а также подстраховываться и брать второй якорь.
  4. Также есть специальная уловка, которой пользуются некоторые рыболовы. Они прикрепляют к скобе якоря дополнительный шнур, веревку, конец которой также находится в лодке. В случае зацепа якорь пытаются раскачать в несколько сторон, используя обе веревки. Так шанс вытащить его из зацепа возрастает.


Якорь-незацепляйка

Если учитывать все вышеперечисленные правила, то можно благополучно избежать зацепа якоря, провести рыбалку продуктивно и не тратить время и силы на то, чтобы бороться с зацепом.

Конструкция якоря

В настоящее время существует около десятка известных и проверенных конструкций якоря:

Самым распространенным является якорь-кошка, который чаще всего устанавливается на лодках ПВХ. Данная модель якоря весит от 2 до 10 килограмм. Чаще всего для малогабаритных лодок обычно создают складные якоря. Преимуществами данного якоря являются небольшой вес, компактность, малые габариты. Существуем два вида якорей-кошек, отличающихся способом фиксации лап.

В первом случае лапы выпрямляются прямо с помощью специальной поворотной муфты, во втором случае механизм фиксации лап схож с зонтом, то есть лапы выдвигаются от центра. Большим недостатком данного якоря является низкое сцепление с илистым или каменистым дном.

Вторым по популярности является якорь Денфорта, напоминающий плуг. Данную модель нельзя очень легкой и малогабаритной, но зато она имеет большую силу сцепления с грунтом и камнем. С помощью своих плоских лопаточек якорь буквально закапывает себя в дно на довольно внушаемую глубину, затем встречает плотный грунт и останавливается вместе с лодкой. Якорь Денфорта, имеющий массу примерно 2 кг, может выдержать лодку с массой до 80 кг. Явным преимуществом данного якоря является легкость в снятии подводного зацепа.

Возьмите за правило, на каждой рыбалке, первым делом начинайте…

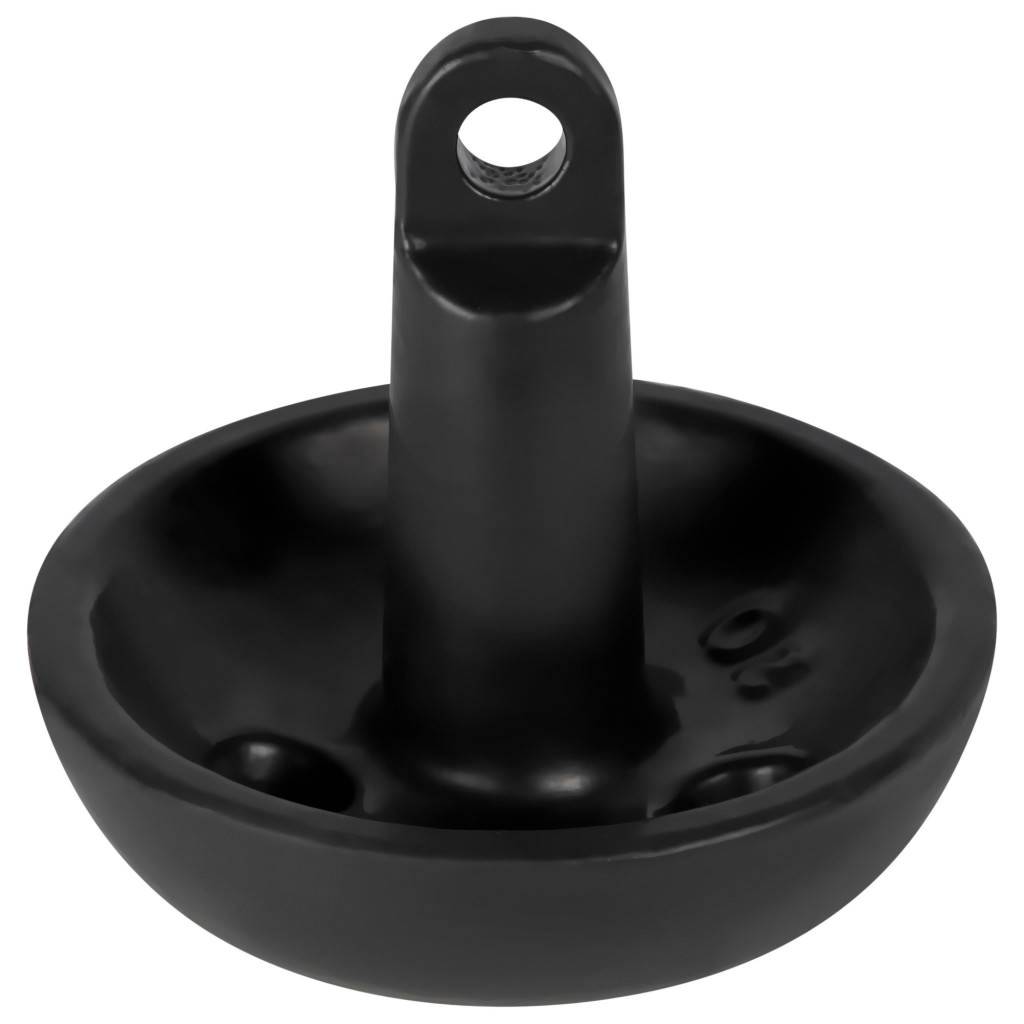

Также весьма известным является речной грибовидный якорь, который своей формой напоминает гриб. Весит такая модель примерно 3-10 кг. Отлично ведет себя на каменистом дне, имеет небольшие размеры и весьма компактен.

Еще одним видом якорей является якорь Брюса, который имеет форму огромного крюка, на конце которого в разные стороны торчат две лопатки. При забрасывании зарывается с помощью лопаток в грунт и фиксирует судно.

Существует также вильчатый якорь, который своей формой напоминает двойную вилку, между двумя концами которой располагается лапка. Таким образом, при забрасывании лапа зарывается в грунт и фиксируется в нем, а вилка дает еще большее сцепление. Недостатком является то, что устройство достаточно сложно вытащить обратно.

На лодках ПВХ часто редко, но применяется якорь Нортилла, имеющий форму звезды с четырьмя концами, на двух концах звезды, находящихся параллельно установлены лапки, с помощью которых якорь зарывается в грунт, а две дополнительные балки, торчащие в разные стороны, только усиливают сцепление. Минусы данной модели – это большой вес и габариты, высокая цена, сложно вытащить наружу.

Адмиралтейский якорь обычно применяется на больших кораблях, но бывают и случаи использования на лодках ПВХ. Он включает в себя веретено, транц, два рога, шток, скобу и рым. Самый главный плюс такого якоря – это универсальность. Его  можно использовать на водоемах, имеющих абсолютно любой вид дна. Также он отличается большим коэффициентом удерживающей силы, а также весьма простой конструкцией. Основными недостатками такого вида якоря являются: большие размеры и вес, высокая цена, сложность в эксплуатации.

Также существует еще одна разновидность якорей – якорь Портера, который очень похож на адмиралтейский, отличающийся лишь в способе крепления лап, которые крепятся перпендикулярно к штоку с помощью болтовых соединений. Благодаря этому, якорь может совершать колебания из стороны в сторону. Важным преимуществом данной модели является то, что при погружении в воду, одна лапа цепляется за грунт, а вторая за веретено, поэтому обеспечивается большая удерживающая сила, а вероятность, что якорный трос зацепится за торчащую лапу практически минимальна.

Виды якорей для ПВХ лодок

Как сделать якорь для ПВХ лодки своими руками

Так как покупка якоря требует определенных затрат, часто бывает, что рыбаки используют любые подручные средства металлические обломки, связки камней, бутылки наполненные песком в качестве тормоза.

Такие способы, малоэффективны, иногда имеют острые края, могут порезать материал лодки, громоздки, занимают полезное пространства. Сделать удобный якорь самому достаточно просто и не займет много времени.

Наиболее популярно среди рыбаков разборное устройство-кошка. Подобный якорь имеет легкую конструкцию, которую при сильно ветренной погоде можно дополнительно утяжелять. Инструмент хорошо показал себя для закрепления положения плавсредств из ПВХ средней длины.

Для изготовления нужно приготовить следующие материалы: металлическую трубка длиной 25 см, диаметром 25−35 мм, пара монтажных колец, лист метала около 5 мм толщины для изготовления 2 полос со сторонами 4 см на 26 см, гайка и втулка.

С двух концов длинной трубы привариваем монтажные кольца для веревок. В трубку закрепляем втулку. Фиксируем полоски с помощью гайки. Трубку можно залить свинцом для придания дополнительного веса. Нижнее кольцо и дополнительная веревка послужат, чтобы вытянуть устройство из дна.

Складная кошка имеет подобный внешний вид. Но благодаря подвижной муфте, шарнирному креплению каждого крючка может складываться. Это делает якорь более компактным. Но требует больше времени на изготовление.

Изготовление своими руками

Как сделать якорь для резиновой лодки? Каждый рыбак задается таким вопросом после приобретения первого плавсредства. Рассмотрим технологию изготовления двух типов: «кошки» и Курбатова.

Курбатова

Изделие отличается компактностью, поэтому следует выбирать более тяжелые и плотные марки стали и чугуна.

Понадобятся следующие материалы:

стальная проволока с диаметром 7-10 миллиметров;

лист нержавеющей стали толщиной в три миллиметра;

стальной прут с диаметром центральной части 13-15 миллиметров.

Также необходим сварной аппарат, чтобы соединить воедино части конструкции.

Сборка состоит из нескольких этапов:

Проволоку необходимо изогнуть, придав форму веретена. К верхней части следует приварить планку.

Чтобы устройство приобрело характерную форму, нужно приварить к штоку лапы в открытом виде и шайбу. Такую последовательность соединения элементов предложил советский ученый – Александр Михайлович Сытин.

Стальную пластину нужно приварить к обеим частям, чтобы соединить их воедино.

Данное устройство подходит для лодок длиной до пяти-шести метров. При больших размерах судна необходимо добавлять утяжелители – минимум четыре килограмма. Обязательно нужно пошить или купить брезентовые чехлы для всех частей конструкции, чтобы выступающие части не прокололи лодку.

Кошка

Этот тип является самым популярным благодаря легкости, мобильности и простоте изготовления. Также «кошку» можно оснастить утяжелителями: это актуально при усиленном ветре и приобретение нового плавсредства. Таким образом, один раз сделав «кошку», вы обеспечите себя надолго необходимым инвентарем для удерживания судна.

Стальные полосы (две штуки) толщиной в 4 миллиметра, длинной – 260-270 и шириной 40.

Стальная трубка с параметрами: диаметр – 25 мм, длина – 270-300 мм.

Гайка и втулка для трубки с диаметром в 25 миллиметров.

Два стальных кольца для крепления троса.

Лучше приобрести эти комплектующие из нержавеющей стаи, но если вы ограничены в бюджете, подойдет и обычная сталь. Однако необходимо помнить о коррозии, которая быстро съест ваше творение.

Методика изготовления очень проста:

По центру пластин необходимо просверлить отверстия.

Втулка вставляется в трубу, к выступающей части которой с помощью гайки прилепляются пластины.

Установить кольца нужно вверху и внизу. Нижнее кольцо используется для извлечения инвентаря из воды и удаления лап из грунта.

Трубку можно залить свинцом, чтобы увеличь массу

При плавлении свинца очень важно соблюдать правила техники безопасности!. В ряде случаев разрешено заменить стальные полоски прочной проволокой или арматурой

Такой вариант обеспечит более качественное сцепление с каменистым и покрытым густо растительностью дном. Можно ориентироваться по чертежу, чтобы не допустить ошибок

В ряде случаев разрешено заменить стальные полоски прочной проволокой или арматурой. Такой вариант обеспечит более качественное сцепление с каменистым и покрытым густо растительностью дном. Можно ориентироваться по чертежу, чтобы не допустить ошибок.

Самодельный якорь повышенной держащей силы

Если тормоза придумали трусы, то кто придумал якорь? Наверно тот, кому лень каждый раз для остановки грести на месте, а если лень — «двигатель прогресса», то и существует множество различных конструкций якорей: кошка, адмиралтейский,плуг, Холла,Матросова, Дэнфорта, и у каждой конструкции есть свои преимущества и недостатки, поэтому когда мне вновь потребовался якорь я решил его изготовить самостоятельно, потому как якоря что имеются в продаже меня мало устраивали. Задача якоря — держать надежно судно, а вот держать они могут по разному. У каждого якоря своя держащая сила, и у якоря конструкция куда имеет большее значение нежели его вес. Если сравнить основной якорь ВМФ (Холла) и якорь повышенной держащей силы ВМФ (Матросова) то держащая сила у последнего будет от 5 до 10 раз выше первого, поэтому что тут говорить даже про «кошки», но якорь Матросова не предназначен для каменистого дна. А что главное для якоря маломерного судна? 1. Якорь должен надежно удерживать судно: как на ветру, так и на течении.

2. Легко сниматься с ЛЮБЫХ зацепов.

3. Быть компактным в походном состоянии, а также занимать мало места при транспортировке.

4. Иметь при прочих равных условиях меньший вес.

5. Быть устойчивым к коррозии.

Поэтому был изготовлен якорь на основе Матросова, «незацепляйки» , и Холла. Матросов (два грунтозацепа представляют собой один широкий) обладающий очень надежным креплением в мягких грунтах, Холла — как производная от якоря Матросова, путем добавления разнесенных перпендикулярных дополнительный грунтозацепов, тем самым позволив его использовать на каменистом дне, ну а «незацепляйка» — само название говорит — для того что бы можно было выдернуть с любого зацепа. Перпендикулярные дополнительные грунтозацепы служат для торможения якоря для упирания основных грунтозацепов путем поворота в дно с последующим их зарыванием, также дополнительные грунтозацепы совместно со штоками служащие для правильного расположения якоря на дне и исключающие его переворот служат для фиксации на каменистом дне.

Якорь при зацепе освобождается противоходом. Данный якорь изготовлен из нержавеющей стали и имеет массу 2 кг и при эксплуатации держит ПВХ лодку в размере 360 с опущенным мотором на сильном течении (Бугринский мост, Сузун), там, где иные якоря весом 4 кг тащило.


Транспортировка якоря осуществляется за овальное веретено якоря вставленное в ручку на ПВХ лодке.


Карабин скользит по овальному веретену для освобождения из зацепа.


Перемычка между грунтозацепами ограничивает угол хода грунтозацепов.

Некоторые советы по использованию якорей

Сделать якорь своими руками – это несложно. Намного сложнее научиться его эксплуатировать. Если этого не сделать, то потерять его не составит большого труда, а изготавливать якорь для каждой рыбалки – это очень накладно

Поэтому, важно знать, как порыбачить так, чтобы не потерять якорь

Как не утопить якорь

Каждый водоем характеризуется своим типом дна, который может быть разным на различных участках одного и того же водоема. Поэтому, трудно определить на твердом или илистом дне находится приспособление, если не попытаться его изучить. К сожалению, большинство рыболовов этого не делают. Чтобы не оставить якорь на дне водоема, нужно проделать следующее:

  • закрепить якорь к тренду;
  • обеспечить его буйком;
  • вытаскивать с помощью буйрепа.

Сколько нужно иметь якорей

Как правило, для нормального функционирования лодки ПВХ, достаточно одного якоря, тем более, при условии правильной эксплуатации. Главное, чтобы конструкция отличалась надежностью, а погодные условия благоприятствовали процессу рыбной ловли. Несмотря на это, лучше перестраховаться и брать с собой еще один якорь, как говорится, на всякий «пожарный» случай

При этом, очень важно учитывать характер дна водоема. Иногда приходится перемещаться от одного водоема к другому, где дно может быть совсем другим

Поэтому, лучше иметь два якоря: один должен предназначаться для твердого дна, а другой для илистого.

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

  1. Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:
    • Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
    • Якорь Холла. Тяжеловат, может вывернуться из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.
    • Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
    • Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
    • Курбатовский. Рекомендуется для комплектации надувных лодок.
    • Разборной . Рекомендован для надувных лодок.
    • Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.
    • Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
    • Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
    • Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

2. Якоря грибовидные, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Примеры:

  • Камень с отверстием для крепления каната
  • Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
  • Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Масса

Требуемую массу якоря можно определить несколькими способами:

Особенности и технические характеристики лодок серии «Крым»Российские лодочные моторы для лодкиКакую выбрать пластиковую лодку под мотор в 5 и 10 л сСтроение надувной лодки Баджер

  1. По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
  2. По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
  3. По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Разновидности

Самодельные якоря для надувных лодок подразделяются на множество видов.

Вот основные из них:

Данные виды якорей отличаются массой, формой и «приспособленностью» к определенному типу дна. Рассмотрим более подробно каждую разновидность.

Система Курбатова

Он представляет собой хомут из крепкой проволоки и одной лапы с уклоном, равным половине прямого угла. Удлиненный шток способствует глубокому погружению металла в грунт или ил. Изделие очень компактно, подходит для небольших лодок.

Есть ряд ограничений по применению данной конструкции. Масса резиновой лодки вместе с пассажирами не должна превышать 180-200 килограммов. Лодка может быть двухместной. Не рекомендуется применять систему Курбатова на водоемах с сильным течением, неровной каменистой линией берега. Запрещено использовать этот тип якоря при скорости ветра больше 6 м/с.

Тип « кошк а»

Одна из самых распространенных разновидностей для небольших судов. Устройство можно дополнительно оснастить добавочным весом, что делает его универсальным и позволяет корректировать массу в зависимости от загруженности судна. Вес конструкции находится в пределах от двух до четырнадцати килограммов – чаще всего рыбаки предпочитают более легкие варианты. «Кошка» также может применяться для траления – поиска снастей, утопленных предметов и других вещей.

Такие якоря наиболее популярны у владельцев надувных лодок. Конструкция очень проста, и ее сделать сможет даже рыбак-новичок. Технику изготовления своими руками мы рассмотрим в следующем разделе.

Система Д э нфорта

Данный якорь обладает повышенной удерживающей силой, что уменьшает область его применения для рыбалки и водной охоты. Чаще всего применяется в водоемах с песчаным дном.

Максимальная держащая сила обеспечивается близким расположением лап, имеющих треугольную форму, обтекаемой формой головки и длинным веретеном. При падении вниз якорь врезается вглубь и закрепляется в плотных далеких от поверхности слоях грунта. Однако это свойство бесполезно при использовании на каменистом дне, при сильном ветре и быстром течении – устройство Дэнфорта может унести вместе с верхними слоями песка. В этом случае будет дрейфовать и лодка.

Длинный шток увеличивает габариты, что затрудняет хранение и использование изделия. Существует около сотни моделей системы Дэнфорта. Масса конструкции находится в широком диапазоне: от двух килограммов до семи тонн.

Конструкция Холла

Этот якорь был изобретен в 19 веке и совершил прорыв в кораблестроении. Он и по сей день является актуальным в некоторых регионах ввиду рельефа дна. Он изготавливается из чугуна, что очень удешевляет производство. В свое время эта технология позволила британскому флоту еще больше укрепить свое владычество на море. Упав на дно, изделие ложится плашмя и одним из зубцов закрепляется в грунте. Лопатообразные утолщения лап многократно увеличивают удерживающую силу.

Якорь очень быстро зарывается в донный субстрат, однако имеет большую массу, и его нельзя применять при штормах выше 4-5 баллов. Такую конструкцию сделать проблематично, и она используется только для относительно крупных деревянных рыбацких яликов.

Изобретение Матросова

Повышенная держащая способность – наследие конструкции Холла, которую Матросов значительно усовершенствовал и избавил от большинства имевшихся недостатков. Благодаря обтекаемой форме изделие глубже погружается в грунт, а выросты на лапах придают дополнительную устойчивость.

Удерживающая сила увеличена в четыре раза по сравнению с адмиралтейским якорем аналогичной массы. Конструкция Матросова не вырывается из субстрата даже при повороте судна на 360 ° . Эффективность одинакова на глинистом, песчаном и каменистом дне. Чаще всего ввиду особенностей строения (очень близко расположенных лап) применяется в речном флоте.

Зачем нужен якорь для лодки ПВХ

Как стало уже известно лодка из ПВХ очень легкая и ей просто необходимо иметь якорь, что позволит максимально закрепить её в нужном месте. Но стоит отметить, что данное средство должно быть очень надежным и правильно фиксировать её.

Перед тем как приступить к изготовлению качественного якоря, то необходимо ознакомиться с нужной литературой или же просто посоветоваться со знакомыми, которые в этом хорошо разбираются. Необходимо помнить, что он нужен:

  • Для фиксации на воде водного транспорта;
  • Для поддержания равновесия;

Правильный выбор позволит надолго сохранить лодку в надлежащем внешнем и эксплуатационном виде, а также это дает возможность остановиться на нужном месте и ловить рыбу, так как на глубине ловля пойдет активно.

В ту же очередь если проводить любые исследования, точное установление якоря поспособствует быстрому поиску ответов на поставленные вопросы

Хороший якорь – это очень большое преимущество, поэтому необходимо уделять особое внимание подбору этого необходимого инструмента

Разновидности якорей

Существует несколько разновидностей якорей, имеющих конструктивные особенности. Используя чертежи, для лодки из ПВХ можно сделать своими руками такие якоря:

  • Холла;
  • Курбатова;
  • Денфорта;
  • Портера;
  • Нортилла;
  • вильчатый;
  • адмиралтейский;
  • грибовидный;
  • якорь-кошку;
  • якорь-гриб.

Каждая разновидность обладает и преимуществами, и недостатками. Также отличается процесс конструирования таких устройств. Полезно ознакомиться с самыми популярными вариантами, а потом определиться: какой вариант будет максимально приемлемым, в процессе изготовления не вызовет ни физических, ни финансовых сложностей.

Простейшая конструкция

Первоначально предлагаем рассмотреть простейшую конструкцию якорного элемента, ознакомиться с процессом его изготовления.

Для того чтобы соорудить изделие, потребуется подготовить материалы:

  • трубу из металла (длина должна быть около 27 см, а диаметр – около 2,5 см);
  • гайку;
  • втулку;
  • по два больших и маленьких металлических отрезка;
  • два металлических кольца;
  • два килограмма свинца.

Процесс создания простейшего якоря осуществляется в такой последовательности:

  1. Берут металлическую трубу и на одном из ее концов закрепляют втулку.
  2. Из металлических отрезков сооружают «лапы».
  3. «Лапы» присоединяют к трубе при помощи гайки.
  4. Для увеличения веса в полость трубы засыпают свинец, закрывают полость, чтобы предупредить высыпание свинца в процессе эксплуатации изделия.

Якорь Курбатова

Для создания такой якорной разновидности необходимо иметь в наличии сварочный аппарат и хотя бы минимальный опыт работы с ним.

Предварительно нужно подготовить основные материалы:

  • стальной прут;
  • стальную проволоку;
  • отрезки из металла.

Сначала берут проволоку и создают из нее нечто, похожее на веретено. Это будет основой для якоря. Все остальные элементы будут привариваться к этой заготовке.

Из одного отрезка металла вырезают четырехугольник, а из второго делают пятиугольник, внешне напоминающий домик с крышей.

Поверхность пятиугольника приставляют под углом 90 градусов к середине металлического четырехугольника. Один элемент приваривают к другому и закрепляют на основе. Также к основе прикрепляют стальной согнутый прут, выступающий в данной конструкции держателем якоря.

Якорь-кошка

Для создания такой конструкции потребуются металлический прут и труба. Трубу разрезают на две части, а затем каждую режут дополнительно вдоль, в результате получая полые полусогнутые детали.

С одной стороны каждый из четырех элементов сплющивают, получая в этот раз подобие ковша. Остается все четыре «ковша» прикрепить к металлическому пруту так, чтобы они складывались.

Эта конструкция является легкой, но при этом надежной. Еще одним ее преимуществом можно назвать отсутствие необходимости утяжелять самодельный якорь.

Пирамидальный якорь

Само название этого варианта говорит о том, что берется за основу. Сначала из листов железа сооружается полая пирамида. Во внутреннее пространство заливается расплавленный свинец. В еще горячий свинец вставляют проволоку, которая будет выступать в качестве элемента крепления.

Пирамидальный якорь можно соорудить и иначе. Достаточно вспомнить детскую пирамидку. Ребенок, играя в нее, нанизывает на вертикальную основу кольца. Аналогично сооружается и пирамидальный якорь.

Сначала берут металлическую шпильку с резьбой. Далее нарезают металлические пластины, в центре которых просверливают отверстия. Все подготовленные пластины нанизывают на шпильку, а в завершении конструкция фиксируется при помощи гайки, как на фото.

Преимуществом такой конструкции является возможность регулирования веса якоря. Увеличивать или уменьшать массу можно путем добавления новых пластин или, наоборот, их снятия.

В любом магазине для рыболовов можно приобрести уже готовый якорь для любого типа лодок. Если же нести дополнительные расходы не хочется, то якорь для лодки из ПВХ можно сделать своими руками по уже готовым чертежам. Более подробно о том, как сделать это приспособление, можно узнать из видео.

https://youtube.com/watch?v=8oa9Jgr5ktU%2520

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
