Датчик TotalScan – Инструкция по установке
Датчик может быть установлен четырьмя вариантами:
Используйте таблицу приведенную ниже,чтобы определить, какой вариант установки лучше всего подходит для вашей лодки/ параметры установки.
· Примечание: при монтаже датчика, убедитесь в том, что вокруг датчика нет ничего, что могло бы мешать лучам эхолота.
· Примечание: если датчик выходит из воды (на глиссирующем судне), он не работает.
Варианты монтажа датчика TotalScan
Крепление на транец (кронштейн транцевый) – 4 вариант
• Сохраняет датчик в воде, когда лодка на глиссере, что позволяет отслеживать дно на высоких скоростях
• Угол преобразователя может быть отрегулирован так, чтобы быть параллельно с водой
• Большая вероятность того, что датчик сталкиваясь с препятствия в воде добавляет сопротивление лодке
Крепление к гидролифту (jackplate) для мотора (кронштейн транцевый) – 1 вариант
• Датчик не в воде, когда судно на глиссере; защищает датчик и предотвращает сопротивление от датчика
• Угол преобразователя может быть отрегулирован так, чтобы быть параллельно с водой
• Позволяет монтировать датчик без сверления отверстий в вашей лодке
• Эхолот не отслеживает дно, когда датчик выходит из воды
Крепление «под ступенькой» кормы(кронштейн транцевый) – 3 вариант
• Датчик не в воде, когда судно на глиссере; защищает датчик и предотвращает сопротивление от датчика
• Угол преобразователя может быть отрегулирован так, чтобы быть параллельно с водой
• Эхолот не отслеживает дно, когда датчик выходит из воды
Крепление непосредственно на «ступеньку» (на кормовую банку) кормы (без кронштейна)
• Датчик не в воде, когда судно на глиссере; защищает датчик и предотвращает сопротивление от датчика
• Угол датчика не может быть отрегулирован так, чтобы находиться параллельно с водой
• Эхолот не отслеживает дно, когда датчик выходит из воды
Транцевый кронштейн в сборе
Транцевый кронштейн поставляется с двумя фланцевыми болтами и двумя фланцевыми гайками.

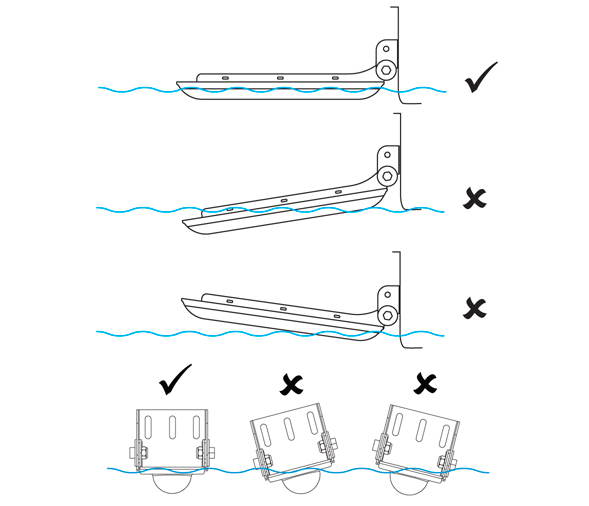

После установки датчика, убедитесь, что датчик регулируется, чтобы располагаться параллельно ватерлинии по горизонтальной и вертикальной оси при движении на скорости троллинга.
Крепление на транец(кронштейн транцевый)
Датчик может быть установлен на транце с помощью кронштейна. С этим вариантом крепления датчик может находиться в воде, когда судно выходит на глиссер, или может быть установлен таким образом, чтобы находиться в воде только, когда вы идете на скорости троллинга.
Принадлежности для транцевого крепления к корпусу из стекловолокна (в комплект не входят)
3 мм (1/8”) сверло (для направляющих отверстий)
Клей/герметик морской высокоскоростной для использования выше- или ниже ватерлинии
Принадлежности для транцевого крепления к корпусу из алюминия (в комплект не входят)
Клей/герметик морской высокоскоростной для использования выше- или ниже ватерлинии
Пластиковый изолирующий материал, такой как King Starboard (предотвращает коррозию между кронштейном и алюминиевым корпусом)
Для установки на транце с помощью транцевого кронштейна:
1. Выберите местоположение датчика и затем направьте кабель датчика к месту, где будет установлен дисплей.
2. Установите кронштейн датчика на транце, а затем выровняйте нижнюю часть датчика с нижней частью лодки. Используйте карандаш, чтобы отметить контрольные отверстия через щели в кронштейне датчика.
3. Просверлите направляющие отверстия в транце лодки.
4. Нанесите герметик для направляющие отверстия.
5. Совместите пазы кронштейна с направляющими отверстиями и закрепите кронштейн на транце с помощью прилагаемых винтов.
6. Для регулировки положения датчика, ослабьте винты и переместите кронштейн вверх или вниз.
7. Подключите кабель датчика к порту дисплея эхолота.
После того, как датчик подключен и ваша лодка находится на воде, проверьте совпадает ли изображение слева и справа стем, что находится у вас под лодкой слева и справа, и в случае необходимости поменяйте лево и право в функциях дисплея. Обратитесь к руководству по эксплуатации дисплея для получения дополнительной информации.
Крепление к гидролифту (jackplate) для мотора (кронштейн транцевый)
Транцевый кронштейн датчика может быть установлен внутри или снаружи j ackplate, путем бурения через jackplate, а затем закрепить болты через отверстие в боковой части кронштейна в jackplate. На рисунке выше показан транцевый кронштейн установленный внутри jackplate.
Примечание: эхолот не видит дно, когда датчик не находится в воде.
Принадлежности для крепления к гидролифту ( Jackplate ) (в комплект не входят)
Платформа под аксессуары в ПВХ лодку
Мы рассмотрели основное навесное оборудование на ПВХ лодку, однако есть еще и приклеиваемое, благодаря специальным платформам.
В качестве примера возьмем самую стандартную, которую можно приклеить с помощью специального клея. Устанавливается она в зависимости от того, что на нее будет навешиваться — якорный рым, держатель для спиннинга или иное оборудование, которое будет соответствовать разъему платформы. Чаще всего на нее устанавливают с помощью специальных саморезов различные виды якорных рымов или ролики для троса.
Советы. Любые приклеиваемые аксессуары для ПВХ лодок требует к себе высокого качества используемого клея. Для этих целей необходимо использовать специальные клеи для лодок ПВХ, продающиеся в специализированных магазинах, либо те, что идут в ремкомплектах. Сам процесс приклеивания прост. Обезжириваем обе поверхности – основание платформы и место приклейки на баллоне лодки. Сделать это можно с помощью простого ацетона. Аккуратно, тонким, равномерным слоем наносим клей на обе поверхности, стараясь следить за тем, что бы клей не выходил за намеченный контур. Следуя инструкции выдерживаем первый слой 10-15 мнут, а затем наносим второй слой и, выдержав 1-2 минуты, прикладываем платформу к баллону. Плотно прижимаем, фиксируем чем-нибудь тяжелым, и оставляем лодку для полимеризации клея на срок не менее 5 часов.
Также, рыбаки на них монтируют всевозможные модификации держателей для спиннингов.
Особенности установки эхолота на гребную лодку
Качество изображения на экране прибора напрямую зависит от правильности установки его излучателя. В случае с гребными лодками существуют некоторые особенности его монтажа. Скорости у данного плавсредства нет, потому нет необходимости в обеспечении откидывания датчика в случае препятствия.
Отличным вариантом может стать крепление на специальную струбцину. Опять же, благодаря отсутствию скорости, минимизируется риск сдвига или сбивания струбцины. Зато датчик может быть легко демонтирован. Что касается места монтажа, то на гребной лодке лучше всего установить датчик по килевой линии.
На гребную лодку имеет смысл устанавливать небольшой эхолот, к примеру, как этот — Lowrance Elite 5 HDI лучший выбор среди эхолотов среднего ценового диапазона.
Еще одно важное требование – перпендикулярность датчика поверхности воды. В таком случае минимизируются искажения
Причем в гребной лодке добиться этого достаточно просто, так как во время движения ее положение почти не изменяется.
Кронштейн для эхолота на транец
Для случаев, когда постоянный монтаж эхолота не подходит, можно воспользоваться специальными кронштейнами.
Использоваться могут различные типы изделий для крепления датчика:
- есть возможность самостоятельно устанавливать глубину погружения датчика;
- со штангой, которая откидывается (может использоваться для временного изъятия датчика);
- с длительным либо временным монтажом.
Кронштейн изготовляется из нержавеющего метала, который позволяет длительное время эксплуатировать изделие. Зависимо от личных предпочтений человека, крепежное изделие может устанавливаться на длительное время или быть съемным.
Наиболее чаще датчик эхолота прикрепляется с помощью присоски, что позволяет использовать гаджет для рыбной ловли в любое удобное время.
Достоинства и недостатки
При использовании кронштейна необходимо выделить следующие преимущества:
- изделие легко снимается и монтируется в необходимом положении;
- кронштейн надежно держит датчик;
- легко монтируется на лодке;
- может регулироваться не только по высоте, но и устанавливать нужный угол наклона;
- металлические изделия прослужат длительное время;
- можно устанавливать кронштейн в любом удобном месте.
Недостатки:
- необходимо постоянно снимать на время, когда устройство не будет использоваться;
- может вызывать некоторый дискомфорт во время перевозки;
- высокая стоимость изделия.
Примечание! Однако, несмотря на все преимущества и недостатки, кронштейны являются востребованными изделиями для профессиональной рыбной ловли.
На заметку
Для резиновой лодки без транца, где трансдьюсер можно крепить к бортам присосками и другими не всегда надежными приспособлениями, актуально просто размещение его на дне лодки. Тонкий материал днища, как правило, «пробивает» большинство среднемощных моделей рыбопоисковых приборов. Для более корректного отображения информации же эхолотом необходимо поместить его датчик в небольшой тонкостенной емкости с водой.
Более детально посмотреть, как сделать самодельное крепление, можно в видео ниже.
Таким образом, держатель для трансдьюсера рыбопоискового прибора – это неотъемлемое и очень важное приспособление при исследовании дна и поиске стоянок рыбы при помощи эхолота. От того насколько правильно будет выбран и установлен кронштейн, зависит корректность и правильность показания прибором необходимой рыболову информации, ее достоверность
Для резиновой лодки без транца, где трансдьюсер можно крепить к бортам присосками и другими не всегда надежными приспособлениями, актуально просто размещение его на дне лодки. Тонкий материал днища, как правило, «пробивает» большинство среднемощных моделей рыбопоисковых приборов. Для более корректного отображения информации же эхолотом необходимо поместить его датчик в небольшой тонкостенной емкости с водой.
Ручки в ПВХ лодку

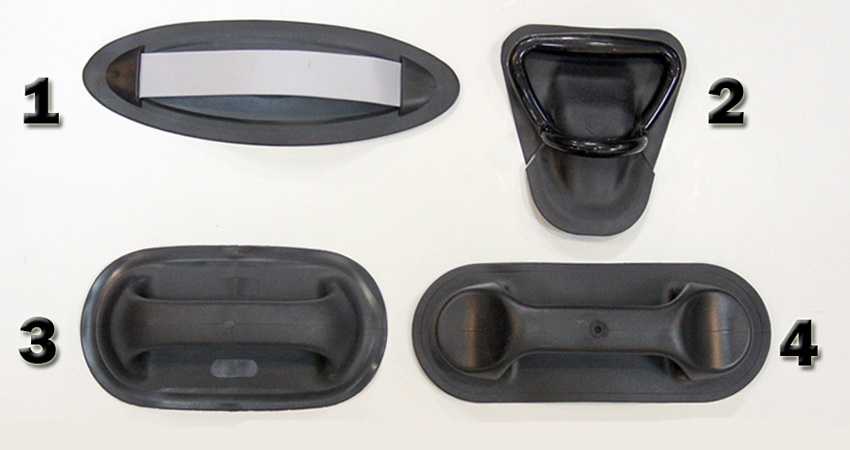

На фотографии представлены четыре самых популярных варианта ПВХ ручек.
- Данная ручка является самой мягкой, и при сдувании и упаковывании лодки не доставляет рыбаку никаких проблем.
- Приклеиваемая на нос ручка предназначена для комфортного перетаскивания уже надутой лодки. Особенно она удобна в том случае, если на лодке установлены транцевые колеса, и вы решили выехать на рыбалку один.
- Этот тип ручки называется жестким. Из преимуществ — не подвергается коррозии.
- Еще одна жесткая ручка, однако в отличии от предыдущего типа, она немного доработана. Благодаря выемкам, на нее можно без труда наматывать якорную веревку.
Наклеиваемые ПВХ ручки для лодки рыбаки выбирают из-за двух преимущество перед жесткими:
- легкость – лишний вес, установленный на лодке, не всегда удобно переносить от берега к машине, и наоборот.
- упаковывание – жесткие ручки, во время сдувания и сборки ПВ лодки будут только мешать процессу.
Навесные аксессуары для лодок ПВХ очень сильно упрощают жизнь рыболовам любого уровня мастерства. Они позволяют оснастить лодку именно теми приборами или приспособлениями, которые необходимы для выполнения конкретной задачи на любом водоеме. На данный момент, в этом сегменте рынка каждый рыболов сможет подобрать для себя нужные элементы.
Мы благодарим магазин «СибЛодки» за создание статьи.
- г. Новосибирск, ул.Писарева, 60, оф. 1.6
- Телефон: +7-913-741-3110
- Режим работы: пн-пт с 10:00 до 18:00.
Эхолот был создан для крупных морских судов. Он помогает обходить мелководья или подводные препятствия. Но этот прибор используют и для других целей. С помощью эхолота можно отследить косяки рыб.
Монтаж эхолота на моторную лодку
В случае с моторной лодкой со стационарным транцем правильная установка датчика еще больше влияет на качество и точность изображения, а также на возможность функционирования при высоких скоростях. Датчик необходимо разместить таким образом, чтобы линия транца условно разделяла его пополам. Крепление осуществляется на специальном кронштейне, который позволяет датчику откидываться назад при появлении препятствия. Для этого нужно в меру сильно затягивать крепежную гайку. Кронштейн датчика должен быть оборудован длинными прорезями для сдвига вверх или вниз. Изначальное же его положение – в средней точке для обеспечения последующих передвижений.
Что касается последствий неправильного монтажа датчика, то они несколько различаются для разных типов приборов. Так, для сонаров (2Д датчиков) главное полная горизонтальность. Ведь наклон вперед или назад искажает изображение и измерение глубины. Наклон вправо или влево не очень критичен. Сканирующие датчики еще боле чувствительны к горизонтальности установки. Датчики же, оснащенные боковыми лучами, требуют установки без боковых наклонов. В противном случае область полезного изображения со стороны наклона сильно уменьшается, сужая обзор.
Монтаж датчика эхолота внутри корпуса лодки
Очень удобным вариантом является крепление датчика к внутренней поверхности днища лодки. Однако он возможен лишь в случае с пластиковыми плавсредствами, так как лишь пластик не препятствует нормальной работе излучателя. Крепление датчика осуществляется посредством приклеивания на эпоксидную смолу. Причем желательно вырезать под него плавучий материал вместе с внутренней оболочкой, чтобы между датчиком и водой была минимальная толщина пластика. При этом данное место также должно обеспечивать максимальную перпендикулярность датчика водной поверхности, как в случае дрейфа, так и при глиссировании. После установки и тестирования датчика полученную для его установки полость лучше всего также залить эпоксидной смолой.
https://www.prospinning.ru/ekholoty/224-ustanovka-ekholota-na-motornykh-sudakh.html https://lowrance-spb.ru/instrukciya-po-ustanovke-totalscan-lowrance https://proboating.ru/articles/howto/eholot/ https://okafish.ru/lodki/eholotr.htm https://winter-fishing.ru/fishing-tackle/tech/ystanovka-eholota/
Правильная установка и крепление эхолота на лодку ПВХ
Эхолот создавался для кораблей, помогая обходить мелководье и подводные препятствия. Но с развитием микроэлектроники появилась возможность создавать компактные устройства для любителей рыбной ловли. Современные изделия могут показать рельеф дна, глубину, температуру воды и даже косяки рыбы.
Так как эхолот не относится к разряду дешевых товаров, давайте разберемся, зачем он нужен рыбаку. Итак:
Определяет глубину. Крупные особи всегда находятся около дна, поэтому правильно подобрать параметры спиннинга или выбрать оптимальный вес приманки является залогом успешной рыбалки;
Показывает рельеф дна
Особенно важно это при ловле хищных представителей водоема. Зная повадки рыбы можно быстро определить место ее обитания;
Указывает места скопления, размер рыбы
Так подобрать оптимальное место для заброса значительно легче;
Постоянно контролируется температура и атмосферное явление. От этих факторов в основном зависит активность подводных жителей;
Функция GPS. Особенно помогает при выезде на крупный водоем. Удачное место помечается, прибор сохраняет координаты.
Хорошая лодка ПВХ незаменима для рыбалки, но эхолот для получения адекватных показаний требует выполнения нескольких условий:
- Транец – это наиболее часто используемое место для крепежа на всех типах ПВХ лодок
Перпендикулярный к поверхности воды сигнал от датчика (трансдьюсера). Только так можно добиться правильной картины дна;
- Отсутствие пузырьков воздуха под водой около датчика в результате возникновения завихрений при движении лодки;
- Исключение даже небольшой вибрации трансдьюсера.
Исходя из этих особенностей, рекомендуется три основных места для крепления датчика:
Транец. Это наиболее часто используемое место для крепежа на всех типах ПВХ лодок. Так обеспечивается необходимая жесткость, возможность корректировки положения при помощи заводских или самодельных креплений;
Днище лодки. Еще один распространенный метод, позволяющий добиться правильных показаний. Используется клей или присоски, часто включающиеся в комплектацию прибора;
Выносной способ. При отсутствии транца или постоянно меняющихся плавательных средствах можно использовать пластиковую бутылку, которая позволит разместить изделие перпендикулярно воде. Глубину погружения можно регулировать доливая или убирая жидкость из бутылки.
Непосредственно экран эхолота чаще всего крепится:
- Скамейка в удобном месте. Это может быть кронштейн, присоска, клей. Каждый определяется самостоятельно;
- Днище или боковая поверхность. Способы крепежа практически те же – клей или присоска.
Каждый прибор комплектуется системой крепления, помимо этого подобрать крепеж можно под себя, он доступен в продаже отдельно
Но наши люди не привыкли доверять важное дело производителям, поэтому существует несколько вариантов самостоятельного изготовления
Наиболее распространенным креплением является вариант жесткой установки на транец при помощи следующих приспособлений:
- Струбцина. Обычно выполняется из нержавеющего материала с резиновой прослойкой, позволяющей плотно и надежно закрепить изделие к жесткой поверхности лодки;
- Кронштейн. Трубка, дающая возможность регулировать датчик по глубине, а в дорогих моделях и углу поворота;
- Крепежный узел для трансдьюсера. Этим приспособлением датчик прижимается к кронштейну.
Порядок работы:
- Струбцина плотно прижимается к транцу. При наличии двигателя положение изделия подбирается так, чтобы исключить неудобства при маневрировании. Место крепления обычно переносится вправо или влево ближе к борту;
- Датчик жестко крепится к кронштейну, опускается на необходимую глубину;
- Кронштейн с помощью специального болта прижимается к струбцине;
- Проводится корректировка по глубине и углу к поверхности. Для этого зажим на струбцине слегка отпускается и кронштейн двигается в необходимом направлении. После этого вся конструкция жестко закрепляется.

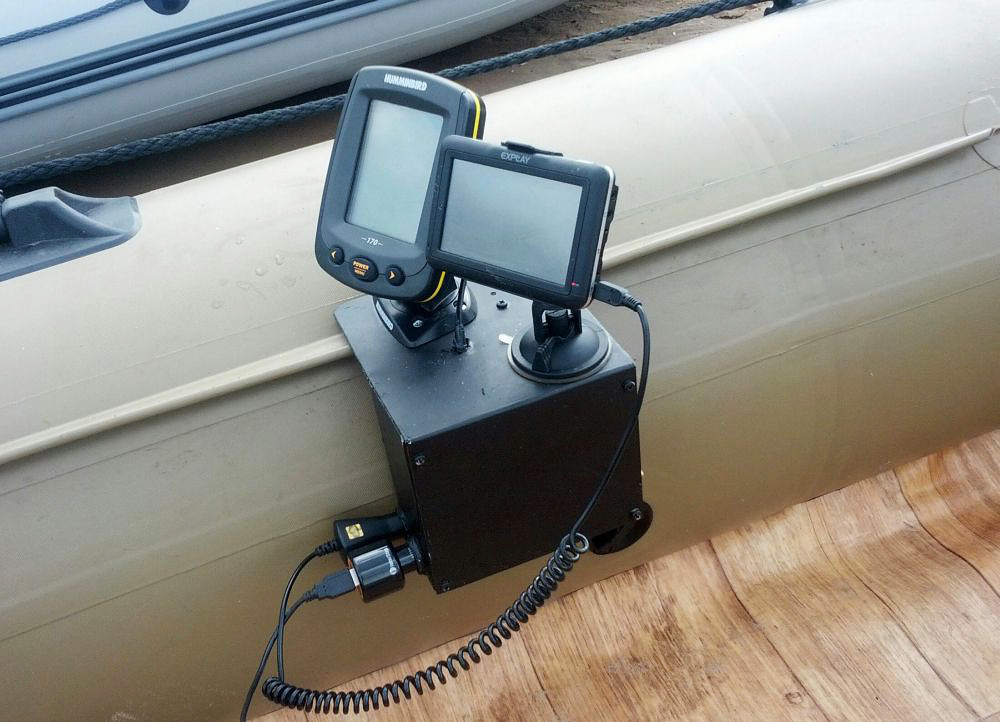

- Экран эхолота помещается на скамейке или днище. Возможен вариант с присоской на резиновом борту.
Преимущества:
Возможность быстрого монтажа и демонтажа
Для лодки ПВХ это важно, так как она после окончания рыбалки обычно сдувается и складывается;
Надежность крепления, корректное расположение датчика, простая корректировка.. Недостатки:
Недостатки:
сравнительно высокая цена;
жесткость конструкции может привести к серьезным повреждениям транца при наезде на препятствие, поэтому управлять лодкой нужно крайне осторожно.
Кронштейн-крепление
Крепление датчика с помощью кронштейна со струбциной оптимальный и массовый вариант установки датчика на транец. Конструкция представляет собой штангу, на одном конце которого установлена струбцина, а на другом конце имеется место для крепления трансдьюсера.
С помощью струбцины кронштейн крепится наверху транца в стороне от подвесного лодочного мотора или стационарного движетеля. Штанга кронштейна регулируется по длине, что позволяет опускать датчик на необходимую глубину, чтобы избежать помех при радиолокации от пузырьков воздуха, образующихся от завихрений под днищем лодки.
Кронштейн имеет преимущества:
- Мобильность. Кронштейн легко снимать и ставить. Эхолот можно использовать на разных лодках.
- Надежное жесткое крепление датчика относительно судна.
- Простое крепление.
- Наличие множества регулировок (по высоте, углу наклона, возможности откидывания).
- Долговечность (в случае металлической штанги).
- Возможность установки датчика на транце любой толщины.
Недостатки кронштейна.
- Необходимость постоянного снятия и установки.
- Занимает определенный объем при перевозке.
- Высокая стоимость (от 1200 до 3000 рублей в зависимости от конструкции).
В качестве самого простого варианта самостоятельного изготовления кронштейна это использование обычной струбцины и деревянной рейки в качестве штанги. К рейке необходимой длины крепится датчик. Рейку прикрепляют к транцу зажатием струбциной.
Варианты конструкции
По конструкции все держатели можно разделить на две группы:
- Цельные. У таких моделей сам держатель бортовой удочки представляет собой единое целое с креплением к лодке (базе). Они занимают больше всего места при транспортировке. Зато их не надо собирать и разбирать, чтобы поставить на плавсредство.
- Раздельные. Держатель бортовой удочки монтируется к креплению на лодку перед установкой. Такие модели занимают минимум места при транспортировке, в разобранном виде. Минус в том, что их установка требует чуть больше времени. Также, если соединение держателя и базы выполнено некачественно, в этом месте возможна поломка.
Эхолот
Эхолот стал незаменимым помощником судоводителей. Созданный как прибор для рыболовов и определения глубины, он позволяет оценивать обстановку под лодкой. В этой статье вкратце коснемся темы пользования эхолотом на скоростных судах и способов монтажа внешнего датчика-излучателя.
Знакомство с эхолотом, или специфика сонара
С появлением недорогих эхолотов ориентироваться на воде стало намного проще. Раньше основным инструментом «маломерщиков» была лоция, зачастую не видевшая руки корректора годами, а посему не учитывающая изменений структуры дна. Сегодня картинкой дна в реальном времени уже никого не удивить.
- Для рыболовов и любителей дайвинга существуют дорогие структурные сканеры, которые с удивительной точностью показывают цветную картину дна.
- Путешественникам доступны картплоттеры, совмещающие в себе функции навигатора, эхолота, а также панели приборов контроля двигателей.
- Владельцам тихоходных яхт помогают вперёдсмотрящие эхолоты. Для скоростных судов в условиях небольших глубин эти приборы не актуальны, так как мало отличаются по функционалу от обычного сонара. Ведь датчик способен «заглядывать» вперёд всего на 2–3 глубины.
- Наиболее массовый сегмент — недорогие одно- и двухлучевые эхолоты. Они используются рыбаками, туристами, и даже любителями подлёдного лова.
Даже самый простой прибор способен измерять температуру забортной воды, сообщать о падении напряжения бортовой сети, а также информировать звуковым сигналом о резком уменьшении глубины. Индикацию «рыбок» рассматривать не будем, потому что сегодня мы ведём разговор о пользе сонара для судовождения в условиях недостаточной глубины.
Ориентируемся по звуку
Принцип работы эхолота не изменился за последнюю сотню лет. Уменьшились размеры приборов, оптимизировались алгоритмы обработки сигнала. Но по-прежнему приёмопередатчик отправляет высокочастотный сигнал вглубь воды и ждёт, когда он вернётся, отраженный от рельефа дна.
В зависимости от плотности грунта отраженный сигнал ослабевает. Для получения данных о глубине прибор анализирует время возврата сигнала. Структуру дна характеризует ослабление сигнала. Таким образом, на экране эхолота мы видим рельеф дна различного оттенка — от черного (камень) до светло-серого (ил).
Блиц-советы
- Всегда старайтесь использовать заводские крепежи – это надежнее. Выделяют всего несколько случаев, когда действительно стоит проявить собственную техническую мысль: нестандартная лодка (для ПВХ практически фантастика, но Китай может удивить);
- отсутствие транца;
- несовместимость крепежного элемента прибора и держателя при раздельной покупке;
- наличие нескольких лодок, принципиально отличающихся конструкцией;
При отсутствии струбцины всегда можно воспользоваться дрелью и болтами. Через отверстия в транце крепится кронштейн и эхолотом можно пользоваться успешно. Это не так удобно, как при съемных держателях, но на качество сигнала влиять не будет.
Эхолот сильно облегчает жизнь, но ловить рыбу вместо вас не в состоянии. Поэтому качественная приманка и хорошая снасть все равно необходима.
Краткий обзор популярных моделей
Появление универсальных креплений датчиков эхолота не осталось незамеченным и рыбаки стали активно использовать их.
Причем наиболее удачные конструкции некоторых вариантов завоевали большую популярность.
Алюминиевое крепление датчика эхолота на транец лодки (TK-550)
Универсальный комплект деталей позволяет быстро закрепить датчик эхолота на транцевой доске любого маломерного плавучего средства.
В комплект входит:
- Две насадки (пластмассовая и металлическая), обеспечивающих установку датчиков различной конструкции.
- Алюминиевый кронштейн со струбциной.
- Подвижная трубка.
- Комплект необходимых крепежных деталей (винты, гайки, шайбы).
- Рожковый ключ.
Сборка устройства и установка на него датчика осуществляется в порядке, оговоренном в прилагаемой инструкции. Собранное устройство с помощью струбцины крепится на транец в любом месте.
Глубина погружения обеспечивается с помощью подвижного соединения и фиксируется с помощью маховика.
В собранном виде быстросъемное телескопическое крепление позволяет:
- без выполнения предварительных механических операций и использования специального инструмента закрепить датчик в том месте, где возможно получение оптимальных характеристик;
- установить датчик на транец любой толщины;
- плавно регулировать глубину погружения датчика в соответствии с условиями эксплуатации;
- использовать датчик любой конструкции.
Держатель датчика эхолота с регулировкой угла (нерж.) DT-150H
На транец лодки или катера держатель крепится с помощью струбцины. Толщина транца значения не имеет. Все детали, входящие в комплект устройства, изготовлены из нержавеющей стали и характеризуются высокой прочностью.
В этот комплект также входят два коннектора, с помощью которых можно установить ультразвуковые датчики различной конструкции.
Держатель отличается от аналогичных устройств наличием механизма, позволяющего регулировать угол наклона трубки (с фиксированными положениями) и возможностью регулировки по высоте (глубине погружения).
Новинка: портативные установочные комплекты Humminbird MHX XNPT Portable Hardware
Компания Humminbird, изготавливая популярные крепления типа ТК-550 для трансдьюсеров, одновременно выпустила на рынок рыболовных аксессуаров ряд оригинальных креплений на присосках.
Они предназначены для установки датчиков эхолотов XNT типа торговой марки Humminbird на транцевую доску любого плавающего средства.
Крепление позволяет без проблем установить датчик на лодку, а при необходимости легко демонтировать его.
Крепление датчика эхолота на борт резиновой лодки KRL-300
Установочный комплект крепления датчика эхолота KRL-300 представляет собой модернизацию крепления типа ТК-550 и предназначено для установки практически любого ультразвукового датчика на бортах надувных резиновых или ПВХ лодок, в конструкции которых отсутствует транец.
Для этого кронштейн со струбциной, входящий в комплект устройства ТК-550, был заменен на специальную опорную деталь, изготовленную из высокопрочной пластмассы.
Эта опорная деталь приклеивается к борту лодки клеем, входящим в комплект устройства.
Для того, чтобы обеспечить необходимую перпендикулярность, рекомендуется предварительно вставить подвижную трубку в отверстие опорной детали и закрепить ее с помощью маховика.
Весь процесс сборки устройства и крепления датчика подробно описан в прилагаемой инструкции.
Важно для всех устройств крепления: чтобы избежать поломки датчика эхолота (или крепежного устройства в целом) при случайном столкновении с подводным препятствием, подвижная трубка не должна выступать за линию днища плавающего средства
Крепление датчика эхолота на транец
Большое количество моделей эхолотов имеют в своём комплекте крепление, которое позволяет фиксировать устройство. Чаще всего такие крепежи предусматривают стационарный монтаж устройства. Однако такой метод может являтся проблемой для людей, которые имеют несколько лодок или используют временно надувные лодки.
Чаще всего крепеж устанавливается на стойку транцевых колес, однако имеются и специальные устройства для лодок, которые не имеют транцевых устройств.
При покупке изделия необходимо уточнять данный момент. Крепления изготавливаются чаще всего из нержавеющей стали, что позволяет устройству служить длительное время, не зависимо от условий эксплуатации.
Отметим! Крепление устанавливается с помощью струбцина, где размещается специальный механизм, с помощью которого происходит регулировка глубины датчика. Крепления подходят для всех типов устройств.
Место установки эхолота
Хорошая лодка ПВХ незаменима для рыбалки, но эхолот для получения адекватных показаний требует выполнения нескольких условий:
- Транец – это наиболее часто используемое место для крепежа на всех типах ПВХ лодок
Перпендикулярный к поверхности воды сигнал от датчика (трансдьюсера). Только так можно добиться правильной картины дна;
- Отсутствие пузырьков воздуха под водой около датчика в результате возникновения завихрений при движении лодки;
- Исключение даже небольшой вибрации трансдьюсера.
Исходя из этих особенностей, рекомендуется три основных места для крепления датчика:
- Транец. Это наиболее часто используемое место для крепежа на всех типах ПВХ лодок. Так обеспечивается необходимая жесткость, возможность корректировки положения при помощи заводских или самодельных креплений;
- Днище лодки. Еще один распространенный метод, позволяющий добиться правильных показаний. Используется клей или присоски, часто включающиеся в комплектацию прибора;
- Выносной способ. При отсутствии транца или постоянно меняющихся плавательных средствах можно использовать пластиковую бутылку, которая позволит разместить изделие перпендикулярно воде. Глубину погружения можно регулировать доливая или убирая жидкость из бутылки.
Непосредственно экран эхолота чаще всего крепится:
- Скамейка в удобном месте. Это может быть кронштейн, присоска, клей. Каждый определяется самостоятельно;
- Днище или боковая поверхность. Способы крепежа практически те же – клей или присоска.
Это интересно: Эхолот для троллинга — какой выбрать, использование при ловле на реке
Держатели датчика
Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.
Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.
Заводские
Промышленность выпускает эхолоты с несколькими вариантами крепления:
- на струбцинах;
- на присосках;
- на клее и другом крепеже (несъемные);
- плавающие.
Все виды крепления должны соответствовать установленным критериям:
- надежность;
- защита от зацепов и ударов о посторонние предметы;
- возможность регулировки по глубине и углу отклонения от транца.
В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.
Крепление на транец
У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.
Комплект крепления включает в себя:
- струбцину;
- кронштейн;
- механизм установки излучателя.
Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.
Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.
Несъемные крепления
В некоторых случаях возникает необходимость жесткого крепления прибора
Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба. Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце
Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками
Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.
При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.
Вариант с плавающим датчиком
На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.
При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.
Крепление к баллону
Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.
Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.
Случаи самостоятельной установки
- — нестандартное плавательное средство китайского производства;
- — отсутствие транцевой части для инсталляции заводским способом;
- — несоответствие стандартизированного кронштейна лодочному креплению.
Если отсутствует струбцина, крепёж делается с помощью перфорирующей дрели, болтов и шурупов с гайками. Высверленные в транце отверстия служат для установки фиксаторов. Минус заключается в минимальном количестве настроек под предпочтения рыболова. Самодельное крепление редко имеет конструкцию съемного класса. Вот почему эксперты советуют отказаться от методов инсталляции, в основу которых положены знания частного характера.
