Друзья, в июле этого года, в распоряжение видеоблога FishingSib.ru поступил эхолот-структурсканер Humminbird Helix 12. Аппарат, который был нам крайне интересен и в первую очередь сочетанием в себе трех основополагающих вещей: боковое сканирование, линейная частотная модуляция и продвинутые функции картографии и навигации. В этом сезоне мы создали немало шуму в рыболовной общественности нашего города и интерес к подобным приборам, среди таких как мы, рядовых рыболовов, сильно возрос. Во всяком случае, о них очень активно заговорили на нашем ресурсе и на водоемах. В этой статье я хотел бы поделиться с вами опытом использования структурника Helix 12 – рассказать о том, как мы адаптировали его к своим ПВХ лодкам, как учились работать с ним и, чем он, в сущности, может помочь рыболову.

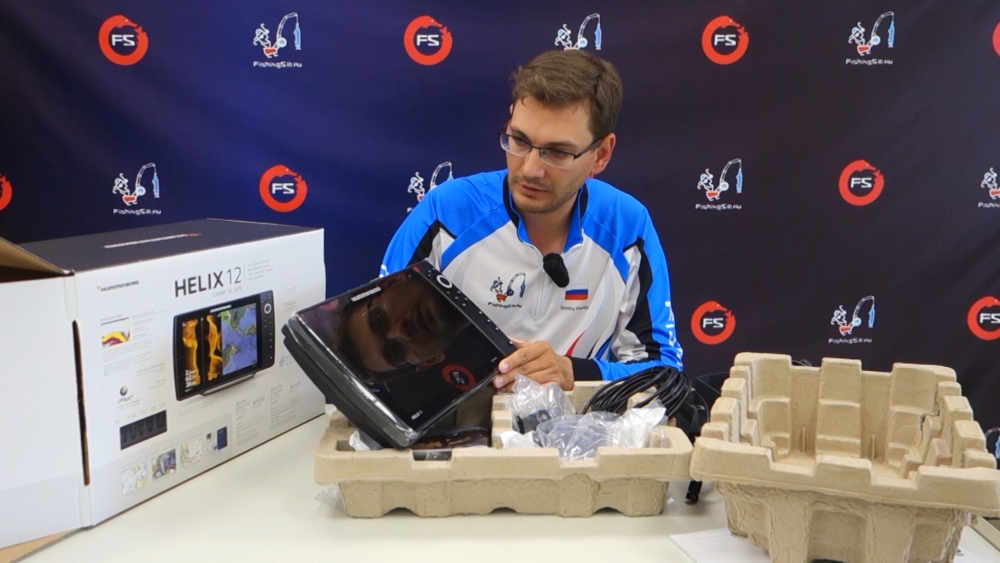

Итак, коротко и с простого. Эхолот поставляется в картонной коробке, в следующей комплектации:

1. Эхолот с прорезиненной защитной крышкой

2. Кронштейн для крепления эхолота

3. Кабель питания

4. Датчик эхолота

5. Два комплекта креплений

6. Оригинальная инструкция на английском языке

7. Распечатанный на листах А4 перевод инструкции

8. Распечатанные рекомендации монтажа

9. Инструкции в цифровом виде на двух DVD дисках

Цифра 12, в обозначении модели эхолота, говорит о размере экрана, который в диагонали составляет 31 см или 12 дюймов. И прежде, чем мы перейдем к более интересным вещам, скажу пару слов о размере экрана. Известно, что чем больше экран рыбопоискового прибора, тем легче распознавать то, что он отображает. Но всему есть свои разумные пределы и ограничения. Посмотреть на данный эхолот “вживую” перед покупкой для нас не было возможным. Так, вскрыв коробку при получении и завидев этот “телевизор” – первой реакцией было ощущение сильного перебора в габаритах, учитывая что использовать его предполагается в лодке ПВХ. “Да ну нафиг!” – подумал я. Это же отдельный ящик возить с собой… Лодку-то пока соберешь, ловить желание отпадет, а тут еще эту бандурину постоянно монтировать. А если 120 тысяч рублей вылятят за борт? Их же будет сильно болтать на волне 🙂 Собственно, все эти мысли не нашли подтверждения в реальности, так как Дима, как оказалось позже, подошел ко всему основательно и уже приготовил почву.

Humminbird 141CX Fishfinder

  • Глубина эхолокации: 182 м
  • Чувствительность: 200 кГц
  • Количество лучей: 1
  • Дисплей: 320х240
  • Цена: 210 $

Особенности и преимущества: Humminbird 141CX Fishfinder – новая однолучевая модель, имеющая цветной дисплей высокого разрешения. Имеет в своем арсенале много полезных функций, а именно:

  1. Настройку на соленую и пресную воду, что позволяет анализировать данные самым лучшим образом. Соответственно подходит для морской рыбалки.
  2. Прибор имеет русифицированное меню, максимальная глубина использования 182 метра. Эхолот «умеет» отрисовывать пройденный путь, фиксировать и отображать пройденные позиции, имеет встроенную функцию паузы для «заморозки» экранной картинки.
  3. Для того чтобы иметь возможность рассматривать рельеф дна более подробно, в 141CX присутствует функция 8-кратного zoom-а.
  4. Технология «Sonar Echo Enhancement Technology», имеющаяся «на борту» данного прибора, дает возможность рыболову «увидеть» рыбу размером всего лишь около 7 сантиметров и распознать крючок с приманкой на глубине до двенадцати метров.
  5. Подсветка и крупный шрифт меню эхолота, позволяет пользователю работать с ним даже в ночное время суток.

Установка структурника с большим экраном и датчика эхолота с боковым сканированием на ПВХ лодку

Соотнеся все «за» и «против», мы решили крепить экран эхолота на ликтрос. Немного помониторив новосибирских производителей разных УКБ, на глаза попалась , чьи элементы крепления уже использовались нами ранее. Но, ничего удивительного, специальных крепежных блоков для подобных экранов у производителя не оказалось. Зато, Дмитрий, управляющий производством, охотно согласился попробовать изобрести, что-нибудь, специально, для Хеликс 12, за что ему огромное спасибо!

Так выглядел крепежный блок при получении

На обеих наших лодках установлены дополнительные ликтросы, для крепления на него разных вещей. После первой же эксплуатации стало понятно, что будет не лишним сделать на крепежном блоке дополнительные пазы для того, чтобы крепить эхолот на оба ликтроса, тем самым, намертво, фиксируя его на баллоне. Также, нижнюю полку, предназначенную для акккумулятора, было решено укоротить и использовать ее в качестве «столика» для приманок. Аккумулятор же было решено прятать в сумку, которая крепится к банке. Дмитрий «допилил» КБ по нашим запросам, и теперь, когда присутствует сильная волна, мы крепим эхолот на два ликтроса.

Не самая удачная фотография, но все же, на ней можно видеть появившийся снизу дополнительный паз под нижний ликтрос и укороченную нижнюю полку. Повтроюсь, что установку на два ликтроса мы используем только при сильной волне.

Возможно, это не самое идеальное решение по креплению такого экрана, но по большому счету, решение рабочее. Использовать его, впринципе, можно.

Сайт производителя >>>

Пока пишу эту статью, понимаю, как это здорово, что в Новосибирске есть столько мастеров рыболовных дел, которых сайт собрал вместе под одной крышей. И вот, что я имею ввиду — на страницах нашего форума, мы снова нашли нужного нам человека, который сам изготавливает струбцины для датчиков эхолотов, а конкретно, может изготовить струбцину для датчика с боковым сканированием, которая была нам также необходима. Конструктивная особенность крепления такого датчика зкалючается в следующем:

за счет того, что датчик сканирует не только вниз, но и в обе стороны ( луч датчика имеет угол 180 градусов ), его крепление на струбцине, использующейся для датчиков эхолотов без бокового сканирования, вариант не подходящий. Не сложно догадаться почему — с одной стороны, нога мотора будет препятствовать обзору. По этой причине датчик должен уходить под лодку. Да, некоторые струбцины, непредназначенные для датчиков с боковым сканированием, можно перевернуть, развернув тем самым датчик в обратную сторону. Но в этом случае, левая сторона на экране эхолота будет правой, а правая, соответственно, левой. Согласитесь, не очень удобное решение. Датчик должен крепиться в правильном положении. Так вот, еще один Дмитрий, струбцинных дел мастер, изготовил нам этот элемент крепления в нужном виде, за что мы ему также весьма благодарны. Кроме того, Дмитрий — пивовар и угостил нас бутылочкой пива собственного производства, которое мы с удовольствием попробовали перед фестивалем «Обская Заруба 2017» — наверное, это оно придало нам сил и бодрости духа, ведь мероприятие прошло успешно и наших сил хватило до самого его финала, но вернемся к нашим баранам.

Итак, эхолот надежно закреплен в лодке, датчик эхолота без проблем сканирует в обе стороны, аккумулятор постоянно поддерживает заряд — все готово к эксплуатации. Ну, и что же ты такое, Helix?

Функционал Lowrance HDS-12 Live

Производитель эхолота Lowrance HDS-12 Live действительно позаботился о функциональности оборудования. Для себя я сразу отметил несколько полезных опций, которых мне не хватало в простых моделях:

  • Active Imaging предоставляет детализированное изображение и широкий охват при любом диапазоне сканирования;
  • Structure Scan 3D для просмотра изображения в трехмерной плоскости;
  • FishReveal для идентификации и распределения целей;
  • LiveSight для просмотра в режиме реального времени.

Устройство сочетает в себе опции предыдущих моделей с новыми наработками. В HDS-12 Live установлена базовая карта всей планеты, этого достаточно. При необходимости можно добавить другие. Еще одно полезное дополнение — C-MAP Easy Routing. Получается сохранять новые маршруты, много времени не занимает, все обрабатывается автоматически. При необходимости данные обновляются в режиме реального времени. Как я понял, за автоматическое сохранение отвечает Navionics Autorouting. Это значительно экономит время, теперь не путаюсь в маршрутах и не ищу прикормленное место. Также возможно создание карты в реальном времени. Для этого необходимо использовать C-MAP Genesis Live. Устройство самостоятельно обрабатывает полученную информацию, даже если отсутствует лицензионная картография. У меня карт с лицензией нет, на работу эхолота не повлияло.

Предисловие

Друзья, первое, что хочется сказать это вот что. Если вы считаете, что достаточно просто установить структурник в лодку, чтобы сразу пойти наказывать крупную рыбу, то знайте, что это не так, при чем, даже близко не так. Для начала, прибор требует того, чтобы в нем разобраться. Сделать это, несколько сложнее, чем на более простых приборах, к которым мы все привыкли. Вот самые перые требования, с которыми мы столкнулись:

1. Понять отображение на экране бокового сканирования, как таковое.

2. Научиться правильно понимать детальные отображения эхолота на боковом сканере, как то: силуэты рыб ( по которым можно проводить полезную селекцию ), правильно распознавать особенности рельефа, ориентироваться и правильно определять месторасположение интересных отображений экрана.

3. Научиться наиболее эффективно использовать способности эхолота и его режимы сканирования, чтобы еще быстрее находить песрпективные места.

4. Научиться быстро и правильно выставляться на уже заданных точках, что совсем и совсем непросто, при использовании простого якоря. ( Кстати, только со структурником я понял, насколько неправильно я мог выставляться на точке раньше. Самое банальное — это контроль расстояния. Иногда, доходило до смешного, когда при постановке на течении или сильном ветре, тебе кажется, что ты встал, плюс-минус, как положено, а на самом деле «улетел» от нужной точки метров на 50-70 дальше. Контроль расстояния — одна из наиважнейших деталей при постановке, которая особенно актуальна при ловле на течении, при ветре и на простом якоре. )

5. Научиться совмещать несколько режимов, поняв, как пользоватья каждым из них: картография, навигация, режимы сканирования — максимально полезно использовать их, маневрируя этими режимами правильно, в нужное время используя нужный режим. Ведь, если нет полного понимания, что зачем и когда нужно, то можно долго впустую терять кучу времени и эхолот из помощника превратится во врага, съедающего время без отдачи.

6. И, на мой взгляд, один из самых важных пунктов — не уйти при этом целиком и полностью с головой в эхолот, и оставить себя на ориентацию на водоеме с помощью своих глаз. Опыт рыбалки с рыболовами, которые, сев в катер, сразу же уходят в структурник, не поднимая головы у меня был, и я убежден, что это также в корне неверно и напрямую влияет на худший результат. Самый первый поиск на незнакомом месте, должен производиться глазами и уже потом эхолотом — это значительно сократит время и оставит вам возможность сделать больше забросов приманки в нужное место.

HUMMINBIRD Matrix 47 3D, основные характеристики

  • Полная влагозащита;
  • Система идентификации рыбы;
  • Функция поворота 3D-изображения;
  • 4 режима увеличения изображения;
  • Удобное меню и простой интерфейс.
  • Функция «заморозки» 2D-изображения;
  • Возможность настройки скорости отображения;
  • Обширный обзор дна водоема с 3D-отображением;
  • Настройка прибора для работы в пресной или соленой воде;
  • Высококачественный дисплей, подсветка для ночной ловли;
  • Звуковая сигнализация при обнаружении рыбы в толще воды;
  • Функция записи маршрута лодки, возможность определения средней скорости передвижения судна (при наличии дополнительного датчика);
  • Может подключаться к компьютеру (для копирования данных по маршруту и обновления программного обеспечения устройства);

Helix 12: AutoChart Live

Функцией картографии мы пользовались достаточно мало, так как больше ловили рыбу на уже знакомых местах и терять время на прорисовку не очень хотелось. В большинстве случаев, для того, чтобы ловить рыбу с точки, она не была нам необходима. Но, хочется сказать, что такие технологии, как прорисовка дна на обширных акваториях в условиях рыбалки — функция сумасшедшего действия, на мой взгляд, крайне полезная и раскрывающая множество секретов, при, относительно, малых затратах

Также, важно понимать, что использование уже готовых карт, которые, кстати только в случае водохранилища, можно приобрести за деньги, нельзя назвать на 100% применимыми в реальных условиях. Многие участки рельефа меняются даже в промежутке между началом и концом сезона открытой воды, не говоря уже о более продолжительных перспективах

Поэтому, маскимально точная карта — это та, что прорисована не задолго до ее практического использования.

Принцип работы AutoChart Live заключается в следующем:

обнаружив интересный участок водоема и визуально определив его границы, мы проходим по нему параллельными, условно, горизонтальными линиями. Чем плотнее друг другу будут проходы, тем точнее будет отрисована карта, поэтому после одного полного прохода по всему участку, лучше сделать еще один, но уже вертикальными линиями. Идеальным будет проход по участку, отображенный на картинке ниже.

Проходя по акватории, датчик определяет перепады глубин и рисует нам это на экране эхолота, с помощью цветовой гаммы, которую, кстати говоря, можно подобрать на свой вкус. Так например, если мы посмотрим на картинку экрана

то увидим, что в этом случае эхолот отображает нам два режима: боковой скан и AutoChart Live. На экране прорисовки карты, мы видим шкалу цветов от 0 до 30 метров, где каждая глубина соответствует своему цвету. Соответственно, разные оттенки желтого, которые мы сейчас видим на пройденном участке — это глубины, приблизительно, от 7 до 11 метров. Точные цифры отображаются на уже отрисованной карте и в режиме реального времени в нижнем левом углу экрана.

Программа AutoChart Live способна поддерживать 8 часов записи, после чего вам потребуется освободить место, удалив готовые карты, чтобы продолжить прорисовывать новые участки акваторий.

Предлагаю вашему вниманию ролик, в котором можно видеть то, как работает функция прорисовки карты. Нужные кадры с 6:57 по 16:00 >>> Видео здесь

Как настроить прибор

Рассмотрим, как настроить эхолот Humminbird.

  • Вначале производится настройка глубины, на которой будет производиться ловля рыбы. При этом датчик следует настроить на глубину на 5–7 метров меньше, чем предполагаемая глубина рыбалки.
  • Настройка параметров чувствительности. Обычно рекомендуемое значение чувствительности составляет 75%. Необходимо вручную менять это значение (как в большую, так и в меньшую сторону), пока изображение не станет наиболее приемлемым для восприятия.
  • Настройка шумоподавления. Рекомендуется начинать настройку с наименьших значений, постепенно их увеличивая, пока не будет достигнута картинка максимальной чёткости.
  • Осуществляется настройка визуальных характеристики дисплея – палитры и яркости. Здесь всё зависит от индивидуальных предпочтений.

Настройка эхолота завершена, теперь им можно пользоваться.

Эхолоты Humminbird являются простыми и надёжными в эксплуатации устройствами, обладающими широким спектром возможностей. Для каждого конкретного случая рыбалки, в зависимости от типа водоёма и объекта ловли, можно максимально оптимизировать работу устройства. Сделать это можно, либо применив различную материальную базу (используя разные датчики), либо произведя тонкую настройку эхолота.

Серия 800

На сегодняшний день представлена одной моделью 898cx SI Combo. Если проводить аналогию с фотоаппаратами, то этот эхолот можно назвать полупрофессиональным. Основные параметры эхолотов этой серии аналогичным параметрам более «любительской» серии 700, но по дополнительной функциональности она на голову выше. Так, в серии появились:

  • большой дисплей – диагональ экрана 7 дюймов;
  • встроенный картплоттер, GPS-модуль;
  • модуль определения скорости;
  • возможность передачи видеоизображения;
  • слоты для карт памяти типа SD/SDXC/SDHC (проверить) – карты памяти нужны для хранения путевых карт и данных о точках;
  • программируемые кнопки для быстрого доступа к востребованным опциям;
  • поддержка карт Navionics и LakeMaster;
  • встроенные карты Humminbird Contour XD;
  • поддержка модулей WeatherSense (определение барометрического давления), CannonLink (управление контролем заглубления приманки) и InterLink (обмен данными).

Серия 900

Эта серия представляет собой органичное развитие серии 800. Больший экран, большая мощность сонара, поддержка картографических программ по умолчанию, больший охват и глубина – в сущности, ничего революционного. Основное отличие от 800 серии размер дисплея — диагональ экрана 8 дюймов с разрешением 480х800. На сегодняшний день представлена моделью 998cx Combo SI.

Настройка параметров

Прежде чем приступить к работе, необходимо настроить эхолот. Все аппараты, поставляемые на российский рынок, имеют заводские настройки. В первую очередь пользователи обычно задают родной язык: кнопка MENU – SETTING – SYSTEM – LANGUAGE. Настройки любого устройства – дело индивидуальное. Приведем лишь стандартный вариант конфигурирования данного девайса:

  • Язык – русский;
  • Контраст – выбираем «по вкусу»;
  • Бипер – ВКЛ.;
  • Симулятор – ВКЛ. Так можно будет увидеть, как отображаются различные элементы на дисплее эхолота. После изучения основных изображений обязательно выбираем значение этого пункта ВЫКЛ, чтобы не ловить рыбу, используя стимулятор.

Далее в пункте меню MENU выбираем по порядку:

  • Чувствительность – лучше оставить АВТО;
  • Глубина – задаем метры вместо футов;
  • Зум – оставляем ВЫКЛ;
  • Прокрутка – выбираем среднее положение.
  • Глубина – значение ВЫКЛ.;
  • Рыба – ставим ВКЛ.;
  • Батарея – задаем уровень сигнализации о разряде аккумулятора (2А);
  • Мель – чаще всего, когда ловят на мелководье, ставят ВЫКЛ или 1.0М.
  • Белая линия – выставляем ВКЛ.;
  • Значки рыб – ставим значок с цифрой на белом фоне и рыбкой;
  • Автоусиление – выбираем среднее;
  • Луч – узкий;
  • Температура воды – оставляем АВТО. В этом режиме температура воды будет выводиться на экран только тогда, когда датчик эхолота будет находиться в воде;
  • Батарея – показывать;
  • Размер – малые.
  • Температура – задаем градусы Цельсия (°С);
  • Глубина – выбираем метры (М).

Какие эхолоты и возможности предлагает компания Humminbird?

  • Максимальная глубина сканирования: 100-400 м.
  • Угол обзора: 20-180°.
  • Мощность излучателя: 100-500 Вт.
  • Дисплей: монохромный или цветной.
  • Количество частот: 1-6.
  • Количество лучей: 1-3.
  • Типы устройств: эхолот, эхолот-картплоттер, картплоттер.

Эхолотами называют специальные электроприборы, общая функция которых – сканирование толщи воды. С помощью эхолотов можно узнать глубину на определенном участке водоема, рельеф и характер дна, наличие рыбы.

Картплоттеры – приборы, используемые для работы с водными картами. Основные функции таких устройств заключаются в определении местоположения, фиксировании маршрутов и отдельных точек на водоеме.

Эхолоты-картплоттеры совмещают в себе возможности и обычного эхолота, и картплоттера.

Статья в тему: функции эхолотов

Глубина сканирования означает показатель максимальной глубины, на которой эхолот ещё достаточно хорошо «видит» объекты. Оптимальный запас – 20% от максимальной глубины всего водоема.

Общий угол излучения. Важнейший параметр именно в контексте поиска рыбы с помощью эхолота. Чем угол излучения больше, тем меньше шанс того, что некоторая рыба пройдёт незамеченной под лодкой.

Если же требуется, прежде всего, исследовать донный рельеф, широкоугольные эхолоты оказываются менее эффективными. В некоторых многолучевых моделях встроенные излучатели характеризуются разным углом обзора.

Количество частот. Высокие частоты уместны при достаточно быстром движении лодки, способны обеспечивать высокое разрешение. Низкие частоты более «дальнобойные», характеризуются большей шириной захвата. Некоторые эхолоты имеют функцию комбинирования или выбора разных частот для определенных условий.

Количество лучей излучения. Трёхлучевые устройства, как правило, имеют один вертикальный луч, призванный предоставлять данные о глубинах и донном рельефе, и два широких боковых луча, которые позволяют обнаруживать рыбу и иные подводные объекты.

Особенности Humminbird Fishfinder 535x

  • Абсолютная водонепроницаемость корпуса, может буквально плавать в воде;
  • Несколько режимов увеличения (2х, 4х, 6х, 8х).
  • Датчик под названием «Accelerated Real Time Sonar», способный передавать данные 40 раз в 1 секунду;
  • Функция записи маршрута передвижения лодки, возможность определения средней скорости судна (при наличии дополнительного датчика);
  • 4 режима отображения дна водоема;
  • Высококачественный дисплей, наличие подсветки для ловли в ночное время;
  • Простой интерфейс;
  • Удобные и надёжные крепежные элементы;
  • 3 режима звукового оповещения, возможность выбора сигнала;
  • Специальная система идентификации рыбы;
  • Функция запоминания конкретных настроек прибора.

Эхолот Humminbird Helix 12: знакомство, адаптация, использование.

После покупки эхолота Humminbird многие пользователи задаются вопросом ,как правильно настроить эхолот.

В этой статье будет рассказано,как правильно сделать первоначальные настройки эхолота.

Обратите внимание,что самые лучшие настройки — это настройки,которые пользователь эхолота сделает самостоятельно «под себя». Это статья только помощь в их создании

Настройки будут разделены по технологиям эхолотов Humminbird .

1. Обычный двухлучевой режим 2 D

1.1 Проблема с отображением рыб в виде символов решена. Можно выставлять комбинированный режим 200/83 kHz)

1.2 Режим очистки воды Switchfire. Для быстрой воды (менее трёх метров глубина) рекомендуется включать режим очистки. Для глубины более трёх метров — максимальный режим отображения. Граница глубины включения режима может меняться в зависимости от скорости течения и времени года. Для некоторых водоёмов лучше сразу включать режим очистки.

1.3 Окно реального отображения в данный момент времени ( RTS ) особо не нужно,но закрывает около 15% экрана с правой стороны двухлучевого режима. Его рекомендуется выключить.

2. Настройка технологии Down Imaging ( DI).

2.1 Ширина луча — широкий

2.2 Оптимизация режима DI :

Чувствительность от 10 до 14

Контраст от 8 до 12

3. Настройка технологии бокового сканирования Side Imaging ( SI)

3.1 В связи с высокой «засветкой» частоты 800 kHz , рекомендуется выставлять 455 kHz , однако более мелкие детали могут быть лучше прорисованы именно на частоте 800 kHz. По умолчания,как основную частоту, лучше 455 kHz

3.2 Скорость прорисовки карты для холостого хода от 3 до 5

для троллинга от 1 до 2

3.3 Диапазон охвата

15 — 25 метров для моделей Humminbird 398ci SI , Helix 5 SI , Humminbird 698ci HD , Humminbird 798ci HD

25-30 метров для моделей Humminbird 899ci , Humminbird 999ci , Humminbird 1199ci, Onix

3.4 Оптимизация режима SI :

Чувствительность SI от 8 до 12

Контраст SI от 8 до 12

3.5 Панель показаний режима SI( её выключение)

3.6 Цветовая палитра отображения синий или жёлтый фон:

4 . Настройки технологии 360 Imaging ( 360) :

HUMMINBIRD Matrix 47 3D, основные характеристики

  • Полная влагозащита;
  • Система идентификации рыбы;
  • Функция поворота 3D-изображения;
  • 4 режима увеличения изображения;
  • Удобное меню и простой интерфейс.
  • Функция «заморозки» 2D-изображения;
  • Возможность настройки скорости отображения;
  • Обширный обзор дна водоема с 3D-отображением;
  • Настройка прибора для работы в пресной или соленой воде;
  • Высококачественный дисплей, подсветка для ночной ловли;
  • Звуковая сигнализация при обнаружении рыбы в толще воды;
  • Функция записи маршрута лодки, возможность определения средней скорости передвижения судна (при наличии дополнительного датчика);Может подключаться к компьютеру (для копирования данных по маршруту и обновления программного обеспечения устройства).

Источник

Характеристики Humminbird PiranhaMAX 215

* Точные характеристики уточняйте у продавца.

Основные характеристики

Типэхолот
Расположение корпусастационарное
Влагозащищенный корпусЕсть

Трансдьюсер

Трансдьюсерв комплекте
Макс. глубина сканирования в пресной воде182 м
Выходная мощность, пиковая800 Вт
Частота второго луча83 кГц
Угол первого луча20 °
Боковое излучениеНет
Частота первого луча200 кГц
Общий угол излучения20 °
Крепление трансдьюсерауниверсальное
Угол второго луча60 °
Выходная мощность, RMS100 Вт
Количество лучей2

Функциональность

Отображение структуры днаЕсть
BluetoothНет
ВидеовыходНет
Поддержка протокола NMEA 0183Нет
Подключение компьютера/флэш-накопителяНет
Определение размера/глубины рыбыЕсть
EthernetНет
Поддержка карт памятиНет
3D-режимНет
Увеличение изображенияЕсть
Поддержка протокола NMEA 2000Нет
Датчик температурывстроенный
Звуковая сигнализацияЕсть
ВидеовходНет
Wi-FiНет
Датчик скоростиопциональный

Экран

Подсветка экранаЕсть
Разрешение экрана по горизонтали132 пикселов
Количество цветов/градаций экрана4
Разрешение экрана по вертикали160 пикселов
Сенсорный экранНет
Диагональ экрана4”
Тип экраначерно-белый

Дополнительная информация

Подключение внешнего источника питания (12 В)Есть
Солнцезащитный козырекопционально
Питание от батареек/аккумулятораЕсть

Габариты и вес

Высота155 мм
Глубина80 мм
Ширина110 мм

* Точные характеристики уточняйте у продавца.

Как настроить эхолот

Как показывает моя практика, большинство рыбаков, пользуются так: на воде включают и после рыбалки просто выключают. Всё! Конечно так тоже можно пользоваться, но не мешало хотя бы один раз почитать инструкцию к устройству. Уверяю Вы узнаете много интересного о своём эхолоте, а тем более картплоттере. После первого включения, хотя бы элементарно нужно настроить «язык», «чувствительность», переключить на «метрическую» систему. Очень желательно увеличить до максимума «частоту импульса», и чуть увеличить «скорость прокрутки экрана». Остальное, что не понятно, ставить на «Авто» или как установлено по умолчанию. Но все-таки, даже при такой простоте, несколько важных, элементарных правил нужно соблюсти. Не пожалейте времени для изучения действия устройства на местности. Устройство может ошибаться. Это касается определяемой плотности грунта и наличия предметов, которые можно принять за рыбу. Поэтому картинку на мониторе желательно анализировать, в том числе, регулируя чувствительность датчика. Не забывайте о том, что прибор в постоянном режиме выдает на экран динамичную картину, самые ранние результаты его работы показаны на экране слева, а последние данные — справа. Даже во время стоянки устройство работает. И всегда помните — если на экране постоянно отражается горизонтальная линия, она означает неизменную глубину, а вовсе не то, что под вами — плоское дно.

HUMMINBIRD Matrix 47 3D, основные характеристики

  • Полная влагозащита;
  • Система идентификации рыбы;
  • Функция поворота 3D-изображения;
  • 4 режима увеличения изображения;
  • Удобное меню и простой интерфейс.
  • Функция «заморозки» 2D-изображения;
  • Возможность настройки скорости отображения;
  • Обширный обзор дна водоема с 3D-отображением;
  • Настройка прибора для работы в пресной или соленой воде;
  • Высококачественный дисплей, подсветка для ночной ловли;
  • Звуковая сигнализация при обнаружении рыбы в толще воды;
  • Функция записи маршрута лодки, возможность определения средней скорости передвижения судна (при наличии дополнительного датчика);
  • Может подключаться к компьютеру (для копирования данных по маршруту и обновления программного обеспечения устройства);

Как работает эхолот

Эхолот Humminbird PiranhaMAX 160 функционирует по принципу, который является базовым для всех эхолотов всех марок и модификаций. Принципиальный алгоритм получения информации следующий:

• Сбор информации о состоянии заданного участка водной акватории инициируется командой “Старт» с цифрового блока системы. Команда поступает на датчик Humminbird PiranhaMAX 160. И уже далее датчик формирует зондирующий луч, отправляет его в водную толщу.

• Луч отправляется с определённой системой скоростью. Он отправляется с датчика, доходит до поверхности объекта и возвращается обратно к датчику. По времени пути туда-обратно и скорости вычисляется путь, который прошёл луч.

• Такие зондирующие лучи отправляются один за другим. Информация, полученная от каждого луча, аккумулируется системой.

• Программный код, прописанный в этой гидроэхолокационной системе, обрабатывает все данные согласно заданным алгоритмам. Так на выходе получается сводная, общая информация по исследуемому водному участку.

• На дисплей монитора информация выводится в графическом виде в выбранном пользователем масштабе и в выбранном режиме.

? Обнаружение рыбы (Fish ID)

Функция, ради которой большинство начинающих рыбаков приобретает эхолоты. Обязательно проверьте, что бы эта функция была включена в меню эхолота, иначе рыбу на экране, вы не увидите. Сонар просто анализирует полученную информацию, распознает дно, термоклины, прочие нежелательные объекты, а остальные предметы воспринимает как рыбу. В большинстве случаев, это действительно так, однако не всегда. Небольшие ветки, черепах и многие другие предметы эхолот также может принять за рыбу, как впрочем и не найти рыб там, где они действительно есть. Но это уже погрешность. Особо продвинутые приборы могут определить даже размер рыбы, изобразив на экране маленький, средний или большой значок.

Установка структурника с большим экраном и датчика эхолота с боковым сканированием на ПВХ лодку

Соотнеся все «за» и «против», мы решили крепить экран эхолота на ликтрос. Немного помониторив новосибирских производителей разных УКБ, на глаза попалась , чьи элементы крепления уже использовались нами ранее. Но, ничего удивительного, специальных крепежных блоков для подобных экранов у производителя не оказалось. Зато, Дмитрий, управляющий производством, охотно согласился попробовать изобрести, что-нибудь, специально, для Хеликс 12, за что ему огромное спасибо!

Так выглядел крепежный блок при получении

На обеих наших лодках установлены дополнительные ликтросы, для крепления на него разных вещей. После первой же эксплуатации стало понятно, что будет не лишним сделать на крепежном блоке дополнительные пазы для того, чтобы крепить эхолот на оба ликтроса, тем самым, намертво, фиксируя его на баллоне. Также, нижнюю полку, предназначенную для акккумулятора, было решено укоротить и использовать ее в качестве «столика» для приманок. Аккумулятор же было решено прятать в сумку, которая крепится к банке. Дмитрий «допилил» КБ по нашим запросам, и теперь, когда присутствует сильная волна, мы крепим эхолот на два ликтроса.

Не самая удачная фотография, но все же, на ней можно видеть появившийся снизу дополнительный паз под нижний ликтрос и укороченную нижнюю полку. Повтроюсь, что установку на два ликтроса мы используем только при сильной волне.

Возможно, это не самое идеальное решение по креплению такого экрана, но по большому счету, решение рабочее. Использовать его, впринципе, можно.

Сайт производителя >>>

Пока пишу эту статью, понимаю, как это здорово, что в Новосибирске есть столько мастеров рыболовных дел, которых сайт собрал вместе под одной крышей. И вот, что я имею ввиду — на страницах нашего форума, мы снова нашли нужного нам человека, который сам изготавливает струбцины для датчиков эхолотов, а конкретно, может изготовить струбцину для датчика с боковым сканированием, которая была нам также необходима. Конструктивная особенность крепления такого датчика зкалючается в следующем:

за счет того, что датчик сканирует не только вниз, но и в обе стороны ( луч датчика имеет угол 180 градусов ), его крепление на струбцине, использующейся для датчиков эхолотов без бокового сканирования, вариант не подходящий. Не сложно догадаться почему — с одной стороны, нога мотора будет препятствовать обзору. По этой причине датчик должен уходить под лодку. Да, некоторые струбцины, непредназначенные для датчиков с боковым сканированием, можно перевернуть, развернув тем самым датчик в обратную сторону. Но в этом случае, левая сторона на экране эхолота будет правой, а правая, соответственно, левой. Согласитесь, не очень удобное решение. Датчик должен крепиться в правильном положении. Так вот, еще один Дмитрий, струбцинных дел мастер, изготовил нам этот элемент крепления в нужном виде, за что мы ему также весьма благодарны. Кроме того, Дмитрий — пивовар и угостил нас бутылочкой пива собственного производства, которое мы с удовольствием попробовали перед фестивалем «Обская Заруба 2017» — наверное, это оно придало нам сил и бодрости духа, ведь мероприятие прошло успешно и наших сил хватило до самого его финала, но вернемся к нашим баранам.

Итак, эхолот надежно закреплен в лодке, датчик эхолота без проблем сканирует в обе стороны, аккумулятор постоянно поддерживает заряд — все готово к эксплуатации. Ну, и что же ты такое, Helix?
