Варианты определения проводников «фаза»/«ноль»
Цветовая окраска проводов, как основной ориентир
Это самый легкий и быстрый способ. Для правильной классификации нуля и фазы следует знать, какой цвет провода к чему относится. Предварительно необходимо будет изучить информацию о том, где четко прописаны действующие стандарты для конкретной страны.
Данный метод весьма актуален в любых новостройках, поскольку сейчас вся электрическая проводка прокладывается специалистами, выполняющими свою работу согласно всем требованиям установленных стандартов. Так, например, в России еще в 2004 году был принят стандарт «IEC60446», в котором четко обозначена процедура разделения кабелей по цветам, а именно:
- защитным нулем стал обозначаться провод желто-зеленого цвета;
- рабочим нулем стали называть синий/сине-белый провод;
- фазу — провода других цветов (например, черного, красного, коричневого и прочие).
Такое обозначение актуально в настоящее время.
Отвертка-индикатор — незаменимое приспособление
Данный инструмент является неотъемлемым прибором в наборе домашнего электрика-умельца. Она применяется как при выполнении электромонтажных работ, так и при установке осветительных приборов в помещении или даже в процессе обыкновенной замены лампочек.
Принцип ее работы заключается в прохождении емкостного тока сквозь корпус отвертки через тело оператора.
Элементы отвертки:
- корпус, выполненный из диэлектрического материала;
- наконечник из металла в форме плоской отвертки, который прикладывают к проводам при проверке;
- неоновый индикатор — лампочка, сигнализирующая о фазовом потенциале;
- ограничитель тока — резистор, понижающий ток до минимального значения и выполняющий роль защитного механизма: защищает человека от поражения током, а само устройство от выхода из строя;
- контактная металлическая площадка, создающая замкнутую цепь через человека на землю.
Методика работы настолько проста, что справиться с ней может любой человек, даже новичок. Работает индикаторная отвертка следующим образом. При прикосновении наконечником к фазному контакту (цветному проводу) происходит замыкание электрической цепи — неоновая лампа должна загореться. То есть, поступает «сообщение» о наличии сопротивления, следовательно, данный кабель является фазой. В то же время ни на заземлении, ни на нуле, она загораться не должна. Если это происходит, можно с уверенностью говорить о том, что в схеме подключения электропроводки есть ошибки.
При работе с подобными приспособлениями нужно быть крайне осторожным — нельзя дотрагиваться до оголенных участков проводников и выводов индикатора, находящихся под напряжением.
Устройства, помимо своего прямого назначения — проверки фазового провода — выполняют и ряд других вспомогательных задач: определение полярности источников постоянного напряжения, места обрыва электроцепи и так далее.
Мультиметр — надежный помощник
Чтобы вычислить фазу, используя тестер, его необходимо переключить в режим «вольтметр» и мерить напряжение между всеми парными выводами кабелей. Соединение щупов с защитным нулем и заземлением должно показывать отсутствие напряжения. Напряжение между фазой и любым другим проводов должно составлять 220 В.
Способы определения проводов:
Так, в первом случае вольтметр отклоняется от нулевой отметки в цепи «ноль/фаза». На другом рисунке он показывает отсутствие напряжения между нулем и землей. И на третьем, вольтметр между фазой и землей показывает «0 В» поскольку проводник еще не подсоединен к земле. Третий случай — это скорее исключение из правил. Такое возможно, например, в случаях, когда старые кабеля здания находится на этапе реконструкции. В нормальной работающей системе электропроводки вольтметр тоже должен показывать 220 В.
Использование лампы накаливания
Перед началом работы необходимо будет собрать приспособление для тестирования. Оно будет состоять из обыкновенной лампочки, патрона и проводов. Лампа вкручивается в патрон, а к клеммам патрона крепятся проводники. Один из проводов необходимо будет заземлить, например, подсоединить к батарее отопления.
Сущность метода заключается в поочередном прикладывании второго (свободного) проводника ко всем тестируемым жилам. Если лампочка вспыхнет — найден фазный провод.
Что показали исследования
В результате был получен норматив отчетных потерь электроэнергии. Для его оценки использовались как электрическая мощность, так и процентное отображение. Данные о потерях во всех фидерах были просуммированы и легли в основу построения графиков, представленных далее. В этих графиках отображено:
- преобладание потерь электроэнергии холостого хода трансформаторов над нагрузочными потерями;
- уменьшение доли технических потерь с ростом пропускной характеристики фидера на фоне незначительного изменения потерь холостого хода трансформаторов;
- норматив потерь возрастает, если на холостом ходу в трансформаторах в силу их конструктивных особенностей существуют существенные потери холостого хода, приводящие к увеличению суммарных технических потерь.
Далее на графиках на оси абсцисс отображается загрузка сети, а по оси ординат — основные потери.
Таблица 1
Динамика изменения составляющих технических потерь ЭЭ
Динамика изменения составляющих потерь в трансформаторах

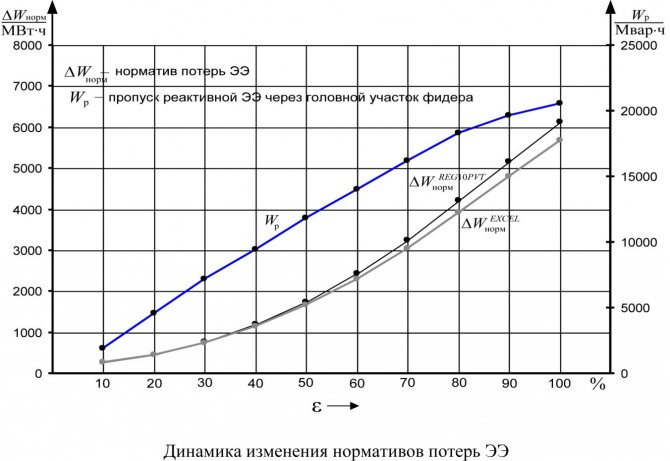

Динамика изменения нормативов потерь ЭЭ
Изучение потоков электроэнергии через фидеры позволяет построить показанные выше графики и сделать такие выводы:
- С увеличением потока электроэнергии через фидер (его головной участок) увеличиваются нагрузочные потери, как и общая нагрузка сети. При этом норматив потерь электроэнергии своей большей частью складывается из суммарных технических ее потерь.
- Изменение норматива в основном зависит от потерь в проводах и кабелях, а не от нагрузочных потерь в трансформаторах.
Про фидер
Это совокупность устройств, благодаря которым энергия подводится от передатчика к антенне и от нее к приемнику. Часто их еще называют фидерным трактом. Конструктивное исполнение напрямую зависит от диапазона частот, которые передаются по нему. Фидер может также излучать волны. Но это возможно только в тех случаях, когда соседние участки двух проводов обтекаются токами, которые совпадают по фазе. Их поля в таком случае взаимно усиливаются. Кстати, на этом эффекте можно реализовать антенны.
Они в таком случае называются синфазными, и следует отметить, что получили весьма широкое распространение. Также могут быть излучения фидера в тех случаях, когда расстояние между проводами по определенным направлениям приобретает существенную разность хода. Следует отметить, что можно подобрать такое значение, при котором произойдет сложение волн. На этом принципе также работают антенны, которые называются противофазными.
Применение фидеров на практике
Понятие «фидер» используется в различных областях техники:
- Электротехника. Фидер электрический — это любой вводной кабель. Обычно это понятие используется для определения кабеля, питающего подстанцию, понижающую высокое напряжение до 0,4кВ.
- Тяговый электротранспорт. Обозначает подключение подстанции к питающим проводам.
- Радиосвязь. В радиотехнике так называется кабель, соединяющий передатчик с антенной.
- Рыболовные снасти (от английского глагола «to feed» — кормить). Устройство для прикармливания рыбы во время ловли.
- Пейнтбольный спорт. Емкость с шариками, которая подаёт их в маркер.
Как видно из списка, вне зависимости от места установки фидером называют подающее устройство.
Виды и классификация
Учитывая, что у данного термина несколько определений, то классификацию разумно проводить по области применения, перечислим их:
- Радиотехника (радиофидер). В данной области под фидером подразумеваются линии, по которым передается радиочастотный сигнал от антенного устройства к приемнику, а также обеспечивается связь между передатчиком и антенной. В данной области также можно встретить следующие термины:
- высокочастотный фидер (коаксиальный кабель);
- фидерный кабель (тоже значение, что и выше);
- фидерный мост (конструкция для кабельной магистрали от антенного комплекса до технического помещения).
- Производство электроники. Иногда ввод питания на станках ЧПУ называют фидерным вводом. В данном случае имеет место некорректного перевода технической документации к оборудованию, но данный термин прижился и часто используется.
- Среди рыболовного снаряжения есть фидерная оснастка.
- Снаряжение для пейнтбола. Данный термин применяется к механизму подачи шариков в маркер, а также контейнеру, где они размещаются.
- Энергетика. Здесь не все так определенно, поэтому
- Как уже описывалось выше, в энергетике нет четкого определения термину фидер, поэтому классификация возможна только исходя из практического применения.
Техника ловли на фидер
Особенности и техника ловли на фидер для начинающих – дельная информация, которая поможет войти в курс всех необходимых компонентов ловли на фидер.
Закормка места
Перед тем как приступать к рыбной ловле, необходимо произвести закормку места. Она предполагает забрасывание набитой кормушки в место будущей рыбалки в количестве 10-20 раз
После выполнения первого заброса, важно убедиться, что остальные броски вы сможете сделать в тот же квадрат на водоеме. В момент прикосновения кормушки к воде выставляйте удилище в положение ожидания поклевки
Вываживание
В случае возникновения поклевки необходимо всего только моментально снять снасти с подставки. Ведь чаще всего трофей самоподсекается и вам надо только его достать из воды.
При этом опытные рыбаки рекомендуют рыбу утомить на чистом участке водоема. А вывести ее в прибрежную зону уже уставшей.
Мы думаем вам будет интересны также материалы по изготовлению фидерной оснастка своими руками, а также процессу ловли на фидер.
|
| Как ловить леща на фидер | Детальное руководство |
Зачем нужен фидер
Самый наглядный пример — работа тяговых подстанций, за счёт которых функционирует электрический транспорт. В любой сфере главным назначением остаётся передача электроэнергии от источника к потребителю. Потребители бывают разными:
- Распределяющие устройства.
- Подстанции.
- Понижающие трансформаторы.
Фидерную автоматику также устанавливают для защиты от всевозможных перегрузок внутри сети. Обязательно используют приспособления, обеспечивающие дополнительную защиту. Предусмотрена не только основная, но и дополнительная защита. Она нужна, чтобы линия нормально отключилась даже в случае короткого замыкания. На тяговых подстанциях устанавливают большую часть оборудования, фидер обеспечивает максимальную безопасность.
Обустройство передачи электроэнергии
Фидеры разных типов отличаются друг от друга комплектацией. В свою очередь, она определяется сферой применения и задачами, которые планируется решать на практике.
Открытые фидеры
Они чаще встречаются в сфере радиотехники и энергетики. Здесь можно увидеть два варианта, каждый со своими особенностями на линии.
Коаксиальный кабель, у которого сохраняется необходимое волновое сопротивление.
В комплект входят дополнительно разветвители и соединители, фильтры и другие устройства, упрощающие само соединение. Приёмно-передающие устройства благодаря таким кабелям подключаются к антеннам, после чего сигнал переходит от одной части системы к другой.
Высоковольтные со своим питанием.
От одного преобразующего устройства участок сети идёт к другому. В процессе передачи используется и разнообразное вспомогательное оборудование. Это могут быть электрические шкафы с соответствующим оснащением, понижающие трансформаторы и предохранители, разъединители, автоматические защитные устройства.

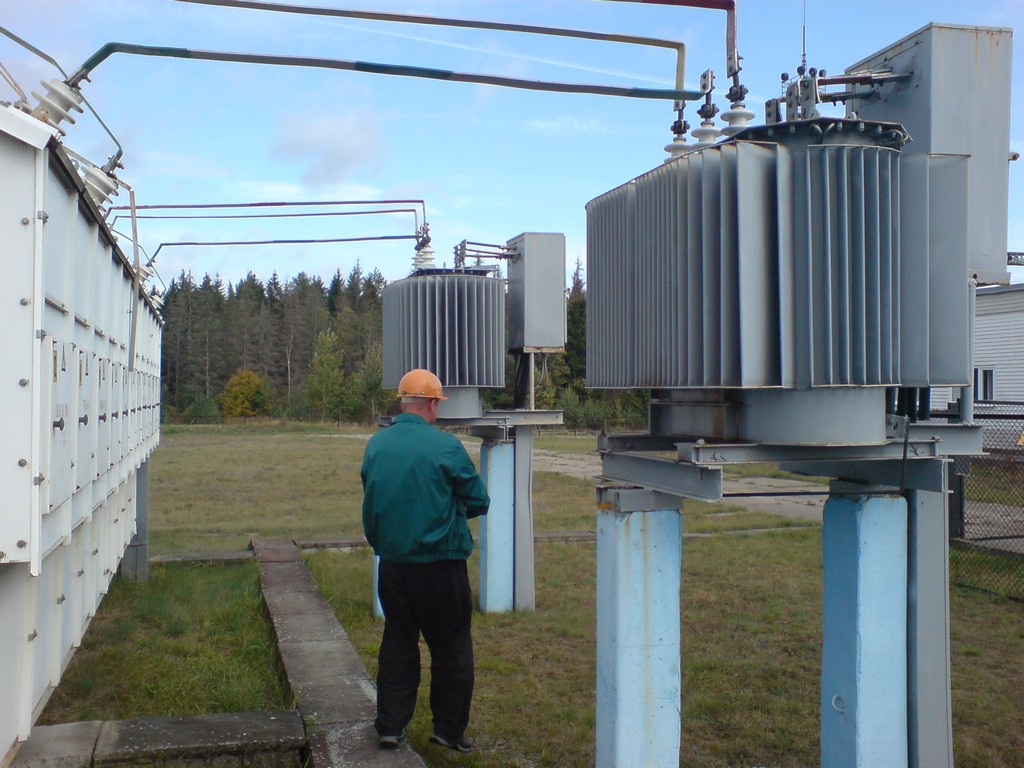

Трансформаторы и техническое обслуживание
Закрытые фидеры
Это отдельная группа фидеров, чаще всего применяется при обустройстве тяговых сетей электротранспорта. Используются так называемые воздушные питающие сети, при обустройстве которых тоже надо учитывать некоторые моменты.
- Подключение к подстанции и электричеству выполняется за счёт основного фидера.
- При помощи фидера обратного тока цепь замыкается.
- Кроме самой линии комплект дополняется специальной защитной аппаратурой. Это касается и резервной автоматики, снимающей напряжение.
Такие тяговые сети являются сложными элементами с конструктивной точки зрения. Тому есть несколько причин:
- Протяжённость контактной сети, отвечающей за электроснабжение.
- Присутствие на линии нескольких единиц контактного состава.
- Отличные режимы работы каждого из компонентов.
Для обесточивания участков приходится время от времени отключать конкретные линии и детали. Это необходимо для грамотного обслуживания и ремонтных работ.
Расширенное количество приспособления для контроля и защиты требуется, чтобы работа системы была стабильнее. Тогда можно не волноваться о количестве поступающей электроэнергии.
Схема линии
Она потребуется всякий раз, когда производится частичная перепланировка внутренних и внешних силовых подключений. При этом необходимо знать значения следующих параметров:
- Общую расчётную нагрузку.
- Максимальное значение коэффициента спроса.
- Предельные значения силы тока.
- Максимальную длину внешних проводников.
- Характеристику устройств защиты от перегрузки.
Типичная электрическая система может содержать несколько типов фидеров. В соответствии с этим линии рассчитываются на разные виды нагрузок — непрерывные, периодические, комбинированные, внешние. Последние учитываются при проектировании системы энергоснабжения отдельных зданий. В особо сложных случаях фидеры могут быть составными, представляющими более чем одну систему напряжения, либо имеющими в своём составе линии постоянного тока.
Электрическая схема одного из участков представлена на рисунке 3.
Первичные фидерные линии характерны для электростанций. Распределительный узел может быть внутренним или внешним. Хотя правила защиты от перегрузки по току в электрике варьируются в зависимости от поставляемой нагрузки, предел обычно устанавливается по конечной ветке.
Оснастки для фидеров
Оснастки для фидеров могут быть разнообразными. Состоит оснастка на основе:
- кормушки;
- поводка с наличием крючков.
Специалисты выделяют ряд методов вязки оснастки. Ниже описаны наиболее популярные из них.
Патерностер
Патерностер считается наиболее простой разновидностью оснастки. Для ее выполнения рыболову требуется завязать небольшую петельку на кончике основной лески. На 13 см выше вяжется большая петля, в которую сможет пройти кормушка. Леску необходимо пропустить через кольца снасти. Используя вертлюжок на большую петлю фиксируется кормушка. К петле небольшого размера фиксируется с помощью вертлюга поводок, на котором расположен крючок.
Ассиметричная петля
Ассиметричную петлю целесообразно применять для ловли леща и карповых. На отрезок лески необходимо одеть вертлюжок, на который впоследствии фиксируется кормушка. После этого можно перейти к завязыванию петли, длина которой достигнет 50 см. Из этой петли формируется следующая петелька, показатель длины которой достигает 11 см. К малой петельке закрепляется поводок с крючком. Для этой цели используется соединение петля в петлю. Длина петелек фиксируется. После завязывания узловой части, можно приступить к соединению оснастки с основной леской. Заядлые рыбаки рекомендуют воспользоваться карабином и вертлюжком.
Вертолет
Вертолет отличается пониженной чувствительностью. Однако при поклевках можно быть уверенным, что рыба уже подсеклась. На леску, длина которой достигает 40 см, фиксируется вертлюжок. Для обеспечения свободного вращения, следует воспользоваться силиконовыми стопорами. Одна крайняя часть фиксируется к основной леске посредством соединения вертлюжок-карабин. К соединительному звену двух частей механизма можно подвязать поводок, а к свободной крайней части лески кормушку.
Со скользящей кормушкой
Оснастка со скользящей кормушкой замечательно подходит для тихой охоты в водоеме с минимальным течением. На отрезок лески, длина которой достигает 70 см, надевается стопор, карабин и второй стопор. На крайних частях сооружаются петли, с помощью которых можно пристегнуть поводок и прикрепиться к леске. Кормушка сможет находиться в свободном скольжении между стопорками.
Происхождение термина
Одним из участков в электрической сети является проводное соединение, которое с одного конца связано с шинами подстанции. По сути, оно питает электроэнергией ту часть электрической сети, которая соединена с другим концом этого соединения. В английском языке такое действие называется feed. Соответственно, непосредственный исполнитель оного будет называться feeder. А термин «фидер» — это уже на русском языке. Получается так, что с одного конца фидера расположена подстанция, а с другой стороны довольно много прочих элементов и электрических цепей. К шинам подстанции фидер присоединен через выключатель F (см. изображение далее). С другой стороны также необходим выключатель, который является частью распределительной сети. Для всего участка сети, который начинается от выключателя F и распространяется вправо на изображении, показанном далее, может применяться определение «фидер» в широком понимании этого термина. Однако непосредственно фидером является электрический соединитель, связанный с выключателем F и выключателем подстанции ТП-1.
Что такое фидер
В этом более узком понимании термин «фидер» в электроэнергетике наиболее часто применяется в кабельных сетях. Например, могут быть такие сообщения:
- Фидер поврежден. Следовательно, неисправность появилась именно в самом проводнике (фидере) между выключателями F и на подстанции ТП-1. Этот участок называется головным.
- Когда говорится о том, что фидер отключался, или появилось повреждение в фидерной сети в таком-то кабеле. То есть это повреждение возникло за пределами головного участка.
А в широком понимании —
- когда упоминается отключение фидера, означающее, что выключатель F сработал и прекращено электроснабжение фидерной сети, состоящей из подстанций, питаемых этим фидером.
- При упоминании снятия нагрузки фидера с подстанции, что означает снятие нагрузки всей фидерной сети с подстанции.
Работа с волнами
Монтаж антенно-фидерных устройств осуществляется исходя из того, где и в каком диапазоне они будут использоваться. При этом необходимо добиться, чтобы направленные свойства были хотя бы в одной плоскости. При малой длине антенны выходят достаточно компактные. Это позволяет делать их вращающимися и получать значительный выигрыш в мощности, понижая одновременно взаимные помехи радиостанций. Ну и куда без этого – осуществлять связь в любом желаемом направлении.
В диапазоне метровых волн для удобства использования часто применяют разнообразные не/симметричные вибраторы. Хотя это далеко не единственный вариант. Из-за размера антенны метрового диапазона довольно проблематично перемещать вручную. Давайте рассмотрим это подробнее.
Что такое фидер в электрике?
На самом деле есть несколько вариантов понятия этого слова. Так что это такое и как выглядит электрический фидер? Это может быть сеть, которая питает трансформаторные подстанции, соединяющая их с определенным выключателем, что используется в магистралях от 6 до 10 кВ. Если поврежден кабель, который соединяет трансформатор с выключателем, то имеется в виду, что поврежден электрический фидер.
В электрике данный термин вспоминается в том случае, когда на подстанции отключается общий выключатель, оставляющий без питания все трансформаторы. Тогда работники говорят, что нагрузка на электросеть снята. Схема ниже показывает, что собой представляет подобное приспособление и где оно размещается:
Существует много мнений относительно того, какую часть линий стоит называть фидерами. Или же это будет вся питающая линия, или же это будет лишь главный участок, который доходит до первой подстанции? Общий смысл подразумевает полностью всю сеть, идущую от оборудования к подстанции. Если рассматривать более узко, то это часть кабеля, который идет до первого трансформатора. Этот термин считается более подходящим для кабельных сетей. В ВЛЭП как такового главного участка нет, так как кабеля идут радиально и обозначаются простыми номерами.
Если смотреть обозначения по отраслям, то в электроэнергетике электрический фидер – это воздушна линия, которая соединяет две подстанции между собой или соединяет подстанцию с распределительным механизмом. При этом, не стоит забывать про тот факт, что данное устройство имеет связь с питанием, которое подается на электрооборудование. Поэтому его еще принято называть магистралью, которая осуществляет соединение подстанции непосредственно с распределительным узлом.
В случае же когда проектируется электросеть, то таким определением называют кабель, через который идет питание к потребителю от распределительного устройства. Или же питание может поступать от одного распределительного узла к другому. Те же линии, что отводятся дальше распределительного устройства, носят название «ответвление».
Электрические фидеры могут быть двух видов: кабельными и воздушными. Но это не меняет тот факт, что они служат соединением между сборными шинами, которые присутствуют в распределительных узлах подстанций (будь то преобразовательная или трансформаторная) и непосредственно самой электрической сети (потребительской или распределительной).
Например, в электроснабжении такое определение получил участок тяговой сети, который объединяет тяговую подстанцию с кантатной электросетью благодаря шинам напряжения. Электрический фидер снабжается специальным защитным приспособлением, которое защищает от перегрузок и коротких замыканий благодаря наличию автоматических выключателей. Эти выключатели отключают контактную сеть, если возникает превышение номиналов защиты. Сделать это может и высоковольтный разъединитель.
Оборудование, которое имеет непосредственное отношение к данному приспособлению, носит название фидерное оборудование. Например, это может быть фидерная автоматика или разъединитель и фидерная защита. Электрический фидер в электричестве может еще носить название перегонного или стационарного. Только это если его использовать в тяговых электросетях. Да и зависеть это будет от тех потребителей, которые получают питание сети по определенному фидеру. В таких случаях каждая линия получает свой личный номер.
Следует отметить, что такое понятие можно спокойно заменить на простое слово «ЛЭП», так как приспособление является своего рода разновидностью линии электропередач. И, несмотря на то, что такая линия считается главной, она определяется и как участок электросети, что соединяет между собой определенное количество удаленных устройств с основной линией питания.
То есть, если говорить более точно, то фидером называют ЛЭП, которая соединяет первичный узел распределения с вторичным узлом или с большим количеством устройств-распределителей. Также он может выступать в роли соединения вторичного устройства-распределителя с одним или несколькими потребителями. Надеемся, теперь вам стало понятно, что такое фидер электрический!
Советуем изучить — Эксплуатация комплектных трансформаторных подстанций
Как определить фидерную линию
Единственный официальный источник, в котором чётко определено значение — это ещё действующий ГОСТ 24375 – 80 «МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ РАДИОСВЯЗЬ Термины и определения». Исходя из этого нормативного документа получается, что это электрическая цепь и входящие в неё вспомогательные устройства, предназначенная для подвода энергии радиочастотного сигнала от передатчика к антенне и от антенны к приёмнику.
При этом к вспомогательным устройствам относятся вентили, соединители, фазовращатели и другое оборудование. Некорректным считается применение определения «фидерная линия», поэтому допустимо только использование «фидер» к комплексу оборудования и технических средств на обозначенном участке цепи
Обратите внимание, исходя из законного определения, наш подзаголовок считается некорректным, он приведён исключительно для понимания информации. Поэтому использовать такое понятие в дальнейшем не будем. По аналогии с этим узаконенным определением для радиосвязи, сходное значение имеет и определение в электротехнике и энергетике
В зависимости от ситуации им считается любой участок сети между источником и потребителем или промежуточным оборудованием
По аналогии с этим узаконенным определением для радиосвязи, сходное значение имеет и определение в электротехнике и энергетике. В зависимости от ситуации им считается любой участок сети между источником и потребителем или промежуточным оборудованием.
Как идентифицировать фидерную линию
При наличии фидеров, питаемых от разных систем напряжения, каждый незаземлённый проводник должен быть установлен по фазе или линии на всей её длине: от точки подключения до точки сращивания. Идентификация не заземлённых проводников системы переменного тока может осуществляться с помощью цветовой маркировки, маркировки ленты или других утвержденных средств. Красный цвет разрешается использовать для не заземлённого проводника положительной полярности, а черный цвет — для проводника отрицательной полярности.
За исключением систем повышенной мощности и изолированных систем электропитания, для идентификации не заземлённых проводников переменного тока используют оранжевый цвет. Он разграничивает верхнюю часть четырёх-проводной системы, соединенной треугольником, где заземлена средняя точка однофазной обмотки, от остальной части сети. Если в тех же помещениях присутствует система высокого напряжения (более 220 В), то для маркировки обычных фидерных проводников следует использовать коричневый, оранжевый и жёлтый цвет (смотреть рисунок 4). Маркировочные ленты или другие средства идентификации фидера используются также для различения участков с разными напряжениями.
Рисунок 4. Маркировка проводников фидера с различной полярностью и допустимыми температурами нагрева
Цепи ко всем устройствам, которые требуют электропитания, запускаются от предохранителей или автоматических выключателей. В фидерных цепях используются более толстые кабели, которые проходят от главной входной панели к меньшим распределительным панелям — щитам, являющимися центрами нагрузки. Эти щиты расположены в удаленных частях дома или в хозяйственных постройках, они также используются для перераспределения энергии, например, в гаражах или паркингах.
Как определить нагрузку на фидер
В новых домах прокладываются преимущественно трёхфазные линии, рассчитанные на напряжение 220-240 В переменного тока. При этом все схемы в доме, которые проходят от главной входной панели или от других небольших панелей к различным точкам использования, являются ответвительными цепями, использующими только две основные шины.
Предохранители или прерыватели рассчитывают на токовую нагрузку 15 или 25 А.
15-амперные ответвления идут к потолочным светильникам и настенным розеткам в помещениях, где устанавливаются менее энергоемкие устройства, а 20-амперные цепи подводят к розеткам на кухне или в столовой, где используются более мощные приборы.
Считается, что 15-амперная схема может обрабатывать в общей сложности 1800 Вт, в то время как 20-амперная схема выдерживает до 2400 Вт. Эти пределы установлены для цепей с полной нагрузкой, на практике же мощность ограничивается до 1440 Вт и 1920 Вт соответственно.
Для определения нагрузки на цепь суммируют индивидуальную мощность для всех подключённых потребителей. При расчете нагрузки в каждой ответвленной цепи учитывают устройства с приводом от двигателя, которые потребляют больший ток момент запуска.
Электрический фидер
Разобраться с тем, что такое фидер в сети электроснабжения сложнее. Это потому что данное понятие не определено и используют его по-разному. Фидером могут назвать участок кабеля между рубильником и распределительной сетью, рубильник ввода, трансформатор и подключенные к нему устройства, кабель — от трансформатора до щита и т.д. Давайте разбираться на примере подстанций.
Один из примеров подстанции
На этом рисунке представлена схема одной из подстанций на четыре участка. На каждый участок идет свой электрофидер с соответствующими устройствами. В данном случае фидером называют:
- Участок кабеля от рубильника Ф4 до рубильника на ТП1. Это так называемое «узкое понятие». Его применяют когда повредился участок кабеля.
- Весь участок сети — от рубильника Ф4 до устройств, к которым подключены линии уходящие за пределы подстанции. На рисунке эта та зона, которая попадает в овал. Это «широкое» понятие. Его применяют, когда повредилось какое-то оборудование на этом участке (но не головной кабель).
В любом случае, фидер подстанции — это епархия электриков и вы ничего сделать не можете. Только ждать когда они определятся с участком повреждения и исправят его.
Принцип действия и классификация
Что такое блок питания в электроэнергетике. Его часто путают с распределителем, потому что он также передает энергию от генерирующей станции (или подстанции) к точкам потребления электроэнергии. Однако устройство подачи не выполняет промежуточную проверку, поэтому текущие значения остаются одинаковыми как на стороне отправителя, так и на стороне получателя.
В зависимости от условий эксплуатации блоки питания делятся на следующие группы:
- Промышленный;
- Для использования в сельском хозяйстве;
- Семья (освещение).
В последних случаях линия рассчитана на напряжение 220 В (для остальных типов – на 220 и 380 В).
Последовательность работы блока питания определяется его назначением. Линия электропередачи является частью распределительной электрической сети. Электрическая схема в здании, которое передает энергию от трансформатора или другого устройства, подобного распределительному щиту, показана на рисунке 1. К сборным шинам подключены разные потребители для питания различных нагрузок: мощности и / или освещения.
Проводники распределительного источника питания покидают выключатель (или устройство повторного включения цепи подстанции) через скрытые кабели, называемые выходными кабелями. Следовательно, источник питания в электротехнике является частью системы распределения энергии от первичных устройств к вторичным устройствам. Как показано на Рисунке 1, после передачи энергии по линии она достигает подстанции, где напряжение сети может уменьшаться в зависимости от мощности и количества пользователей.
Типы фидерных линий
Требования к расчету нагрузок на ответвления, обслуживание и фидер разграничены относительно следующих категорий потребителей:
- Электроприборы;
- Нагрузки общего назначения;
- Индивидуальные;
- Многопроводные.
Нагрузки общего освещения, и на разветвленные цепи небольших приборов рассчитываются одинаково. При стандартном методе расчёта нагрузки, когда имеется четыре или более закреплённых на месте потребителя, допустимо применять коэффициент спроса 75 %. При использовании дополнительного метода коэффициент спроса 100 % применяют только к стационарным потребителям. В паспортную таблицу включают все приборы, которые постоянно подключены или находятся в определенной цепи.
Внешнее устройство фидера, рассчитанного на напряжение 380 В, приведено на рисунке 5, а общий вид фидерного распределительного щита — на рисунке 6.
Рисунок 5. Общий вид фидерной линии повышенного напряжения
Рисунок 6. Общий вид монтажно-распределительного щита для фидера
https://youtube.com/watch?v=tt7hgVSxbpA
Составляющие
Что такое фидер в электрике. Поскольку он является главным проводником, то от него питание подается к основному центру нагрузки и далее на распределитель (обычно трёхфазный, четырёхпроводной). Далее нагрузка поступает в обслуживающую сеть, к которой уже подсоединены непосредственные потребители (смотреть рисунок 2).
Рисунок 2. Элементы внутренней фидерной линии
Фидеры в электрике проектируются на основе токонесущей способности проводников, а их расчёты производятся по известным значениям падения напряжения и длительности линии (максимально — до 12…15 км).
В состав линии включают не все проводники. Те из них, которые находятся между точкой обслуживания и устройствами, предназначенными для отключения потребителя, являются служебными проводниками. Тут применяются специальные правила обслуживания, поскольку они не имеют заземляющих устройств и других защитных приспособлений (кроме тех, которые предусмотрены на первичной стороне вторичного трансформатора).
Фидер для электрика далеко не всегда представляет собой любое внутреннее разветвление, поскольку разветвлённая цепь включает в себя проводники между конечным устройством максимального тока, защищающим цепь, и розеткой (независимо от того, на какой ток рассчитана арматура).
