Грузила для рыбалки своими руками

Грузила для рыбалки своими руками выливают из любого свинца, который есть под руками. Самый простой способ добыть свинец — зайти в шиномонтажную мастерскую и купить использованные балансировочные грузики.

Обойдется такой свинец значительно дешевле, чем если покупать листовой. Вы можете купить нужное количество килограммов и получить из них большое количество грузиков для различных целей. Единственный момент, который следует учитывать,– это стальные элементы, влитые в середину некоторых грузиков.

Второй способ добыть свинец – из старых аккумуляторов. Лучше найти точки, где принимают старые аккумуляторы и купить их за вменяемую цену. Это более сложный способ, так как придется разбирать аккумуляторы, чтобы изъять их них свинец.

Третий способ достать свинец из оплетки для кабелей. Она сделана из листового свинца толщиной 1, 1,5 и 2 мм. Если среди ваших знакомых есть электрики, то спросите, смогут ли они достать эту оплетку. Из такого свинца можно не только лить грузики, но и резать полоски для фидерных кормушек.

Самый дорогостоящий способ – это покупать свинец. Он продается листами и слитками. Лучше, конечно, листовой, но размеры его очень большие. В таких случаях рыболовы объединяются и покупают один лист в складчину.

Можно еще сделать грузила своими руками из старых грузиков, которые наверняка есть у практически каждого рыболова.

Одно можно точно сказать: для литья грузил своими руками подойдет абсолютно любой свинец

Не важно, есть ли в нем примеси, или насколько он плотный или мягкий. Наша задача – грузики для донной рыбалки

Гипсовая форма для отливки

Такая форма подходит для многократной отливки в домашних условиях, когда не нужно никуда спешить и можно вдумчиво и основательно поработать над грузилом.

Вначале потребуется модель грузила. Она легко вырезается из куска дерева или вылепляется из пластилина. Для изготовления формы нужны две одинаковые коробки из плотного картона, соразмерные будущему грузилу;

их также легко сделать. Одну нужно залить гипсом и погрузить в него до половины модель. Пока гипс не застыл, при помощи гвоздя в нем к оттиску продавливается небольшая канавка-желобок, расширяющаяся кнаружи воронкой.

После того, как гипс застынет, следует заполнить гипсом вторую коробку, а в первую половину формы, предварительно покрыв ее мыльным раствором, чтобы половины не прилипли друг к другу, положить модель грузила.

Процесс отливки грузила прост: плотно прижать друг к другу обе половины формы струбциной, расплавить свинец, аккуратно, тонкой струйкой залить его в форму и подождать, пока расплавленный металл застынет.

Деревянная форма для отливки

Она позволяет отливать более сложные грузила из свинца — составные. Так же, как и гипсовая, выдерживает многократную эксплуатацию.

Форма изготавливается из двух дощечек, размером и толщиной соответствующих будущему грузилу. Дощечки должны быть из твердых пород дерева. На каждой дощечке рисуются контуры грузила и желоб для заливки свинца. Здесь придется постараться, поскольку нужно, чтобы обе половины отливки совпадали при совмещении.

Углубления в дощечках вырезаются стамеской или резцом. Они должны быть немного глубже требуемого. Постарайтесь также ликвидировать все щели между формами, через которые может вытечь наружу свинец.

Грузило, выплавляемое в деревянной форме, может быть оборудовано проволочным ушком. Возможны два варианта: либо ушко вставляется в желоб до заливки, либо в одной из половинок формы делается специальная канавка, куда до заливки закладывается ушко.

Также грузило можно сделать скользящим — для этого вместо ушка в форму нужно вставить гвоздь. После того, как свинец застынет, гвоздь извлекается пассатижами и заменяется пустым стержнем от шариковой ручки — чтобы предохранить леску от перетирания свинцом.

Процесс отливки грузила в деревянной форме аналогичен гипсовой. Только позаботьтесь о проветривании помещения: при отливке форма немного подымит. Не торопитесь разъединять половины и дождитесь полного застывания свинца, только потом аккуратно извлеките грузило за ушко. Потратьте время на шлифовку швов и неаккуратностей.

Не огорчайтесь, если грузило не получилось симметричным и цельным. Все можно исправить. Только при переплавке не забудьте добавить свинца — каждая плавка испаряет часть объема.

Выливаем рыболовные грузила в формах

Для получения калиброванных грузил самых различных форм и весов используют металлические формы разных типов.

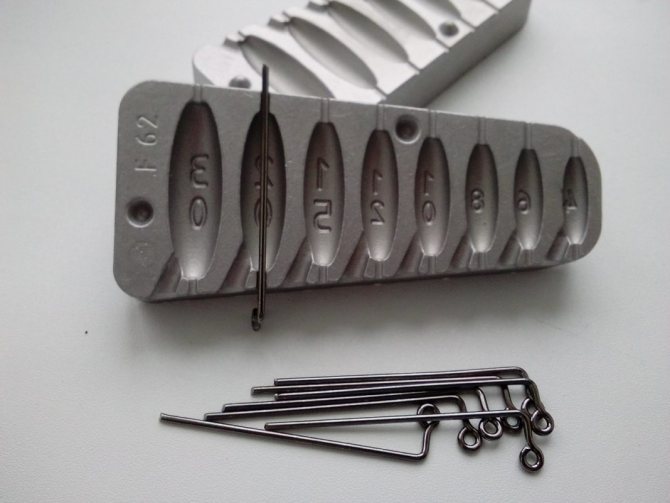

Рассмотрим, как лить грузики в металлической форме такого типа:

Форма состоит из двух половинок. После заливки должны получаться грузила весом 130 грамм с вертлюжками.

Помимо свинца нам потребуются два струбцины для зажима форм, вертлюжки и напильники с кусачками для снятия шероховатостей с полученных грузиков. Перед литьем грузил все формочки смазываем машинной смазкой, чтобы грузики после заливки легко извлекались.

Вначале вставляем вертлюжки в четыре формочки для грузил.

Затем прижимаем половинки друг к другу струбцинами.

Далее ставим разогревать свинец в подходящей емкости. У данной формы литники достаточно большие, поэтому особых проблем с литьем не возникнет. Та часть свинца, которая останется возле литников, собирается, и используется в следующей заливке.

Устанавливаем на ровную поверхность форму. Когда свинец расплавится, начинам лить:

Емкость, в которой плавится свинец, зажимаем плоскогубцами, и начинаем акккуратно лить свинец в отверстия.

После заливки ждем несколько минут и разбираем форму. В результате должны получиться вот такие ребристые грузила:

Из необходимо немного обработать напильником. Снять участок со стороны литника. Большие наросты можно откусывать кусачками, после чего место обрабатывать напильником. В результате можно наделать очень большое количество грузил.

Их можно использовать в фидерной ловле для пробивки дна. Такие тяжелые грузила пригодятся доночникам для ловли на сильном течении. Они далеко летят и хорошо держат дно.

Литье грузил

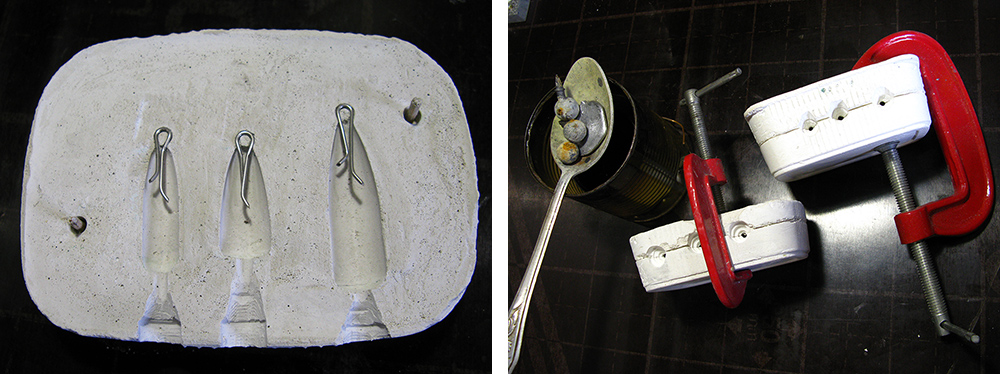

Теперь можем приступить к отливке свинцовых грузил! Для этого нам понадобится проволока для ушек, свинец, горелка или тигель и струбцина.

Из проволоки сгибаем при помощи круглогубцев ушки и вкладываем их в форму.

Две половинки формы соединяем и фиксируем струбциной.

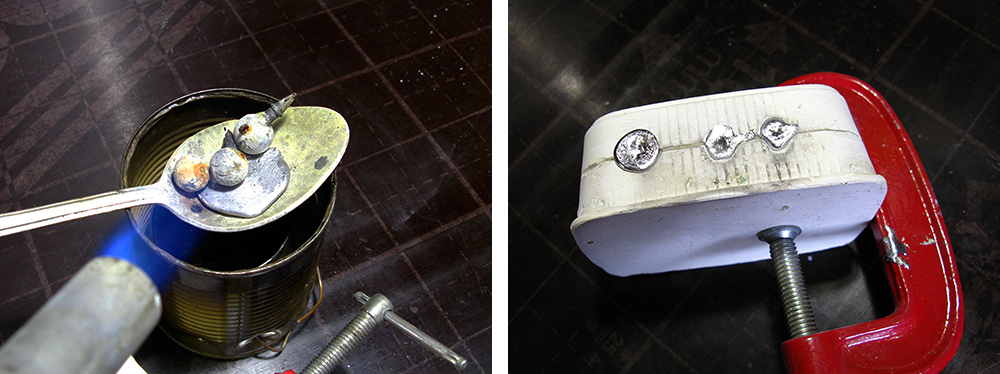

Расплавляем свинец. У меня идут вход старые чебурахи, шиномонтажные грузики и прочий свинцовый лом. Разогреваю свинец газовой горелкой, на это уходит буквально считаные минуты, очень удобно! Далее заливаем свинец в литники и даём остыть, т.е когда заливаешь в последнюю форму, первая уже остыла, всё очень быстро!

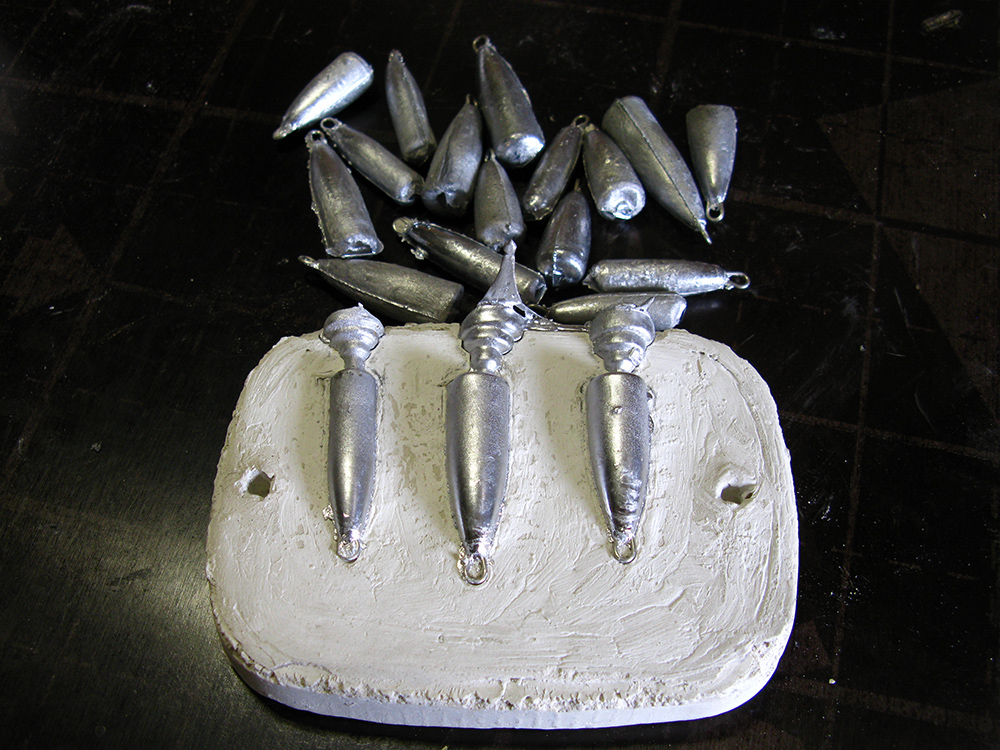

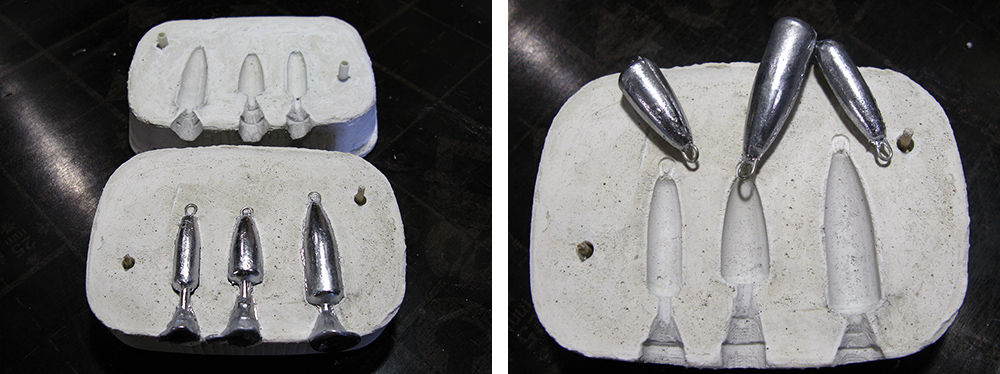

Теперь разъединяем форму и извлекаем наши грузы.

Далее повторяем в такой же последовательности.

Отливаются груза очень быстро, иногда я перед рыбалкой вспоминаю, что закончился груз определенного веса, и тут же, буквально за 20 минут отливаю десяток-полтора нужных мне грузиков. Времени это занимает, меньше чем на поход в магазин за этими же грузами)

Таким образом можно экспериментировать с формами и весами грузил, изобрести какую-то особенную форму грузила, которых нет в магазинах. Например, в прошлом сезоне я экспериментировал с грузами «палочка», делал несколько вариантов незацепляемых грузил с разными длинами и диаметрами. Вес таких грузил «палочек» можно уменьшать прямо на рыбалке, благодаря небольшому диаметру 6 и 8 мм (если нужно уменьшиться в весе, можно просто откусить кусачками часть грузила). Также благодаря таким диаметрам груз проходит 95% зацепов!

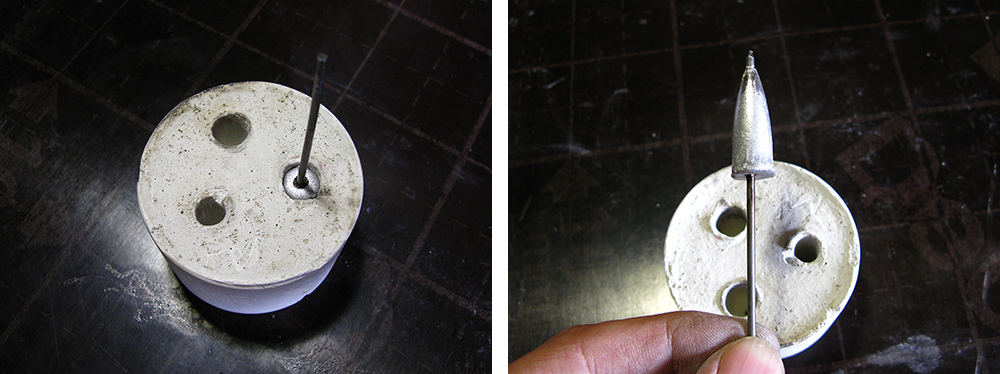

Еще один наипростейший вариант формы для отливки грузов – «пуля» для каролины. Для изготовления такой формы необходимо залить гипс в любую достаточно высокую форму, я взял крышку от аэрозольного баллончика, и просто поместить острой стороной смазанные тем же кремом образцы пуль сверху в застывающий гипс – всё, форма готова.

Для отливки таких пуль необходимо вставить в форму «закладную» из сталистой проволоки, смазанную обычным туалетным мылом, и сверху залить свинец. Собственно и всё.

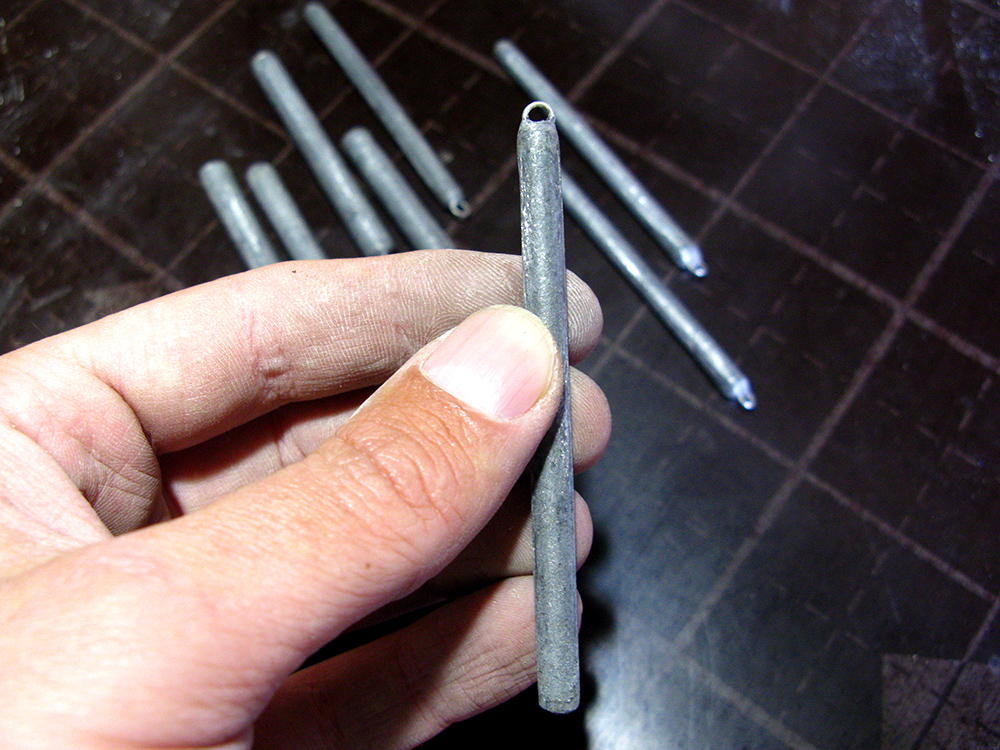

Закладная извлекается из пули, оставляя отверстие для лески.

Изготовление простых одноразовых форм

Самое простое – это изготовление грузил из свинца при помощи гипсовой или песчаной формы. Такой способ имеет ряд несомненных плюсов:

доступность и распространенность материала;
свинец плавится при относительно небольшой температуре – 320°С;
простота изготовления.

Использование свинца и гипса при самостоятельной выплавке грузил имеет несколько существенных нюансов:

при температуре около 200°С из гипса начинает активно испаряться вода, что приводит к разрушению его структуры и раскалыванию изделия;
свинец при застывании впрессовывается в гипс, что делает практически невозможным извлечение грузила без разрушения формы;
заготовка из гипса имеет большое количество микропор, что приводит к необходимости полировки готового изделия.

При использовании вместо гипса песка значительно упрощается процесс подготовки формы, однако повышаются требования к материалу короба, в котором будет находиться заготовка при заливке свинца, желательно использовать опору из металла. Само изделие будет несколько менее эстетичным и потребует серьезной полировки.

Хрупкость, разрушение структуры гипса при испарении воды делает затруднительным использование этого материала для многоразового использования. Однако в качестве одноразовой и простой в изготовлении пресс-формы, гипс подходит как нельзя лучше.

Чтобы сделать форму для простого грузила нужно:

Подготовить короб для заливки формы, он должен состоять из двух частей, плотно монтирующихся друг на друга, можно использовать небольшие дощечки, скрепленные винтами;
Развести гипс до сметанообразного состояния, при этом нужно стараться, чтобы в полученной смести не было пузырьков воздуха, так как на их месте потом появляются пустоты;
В нижнюю часть короба заливается первый слой гипса, который должен немного застыть;
В гипс до половины погружается нужное грузило и с помощью сверла, сбоку от заготовки, в гипсе делается отверстие для заливки свинца (в эти отверстия лучше вставить подходящие по размеру цилиндрики);
Поверхность застывшего слоя смазывается растительным маслом, чтобы после можно было легко разделить половинки формочки;
Сверху устанавливается вторая часть короба, в которую заливается гипс;
После застывания всей конструкции короб разбирается, разделяются обе части формы и вынимается грузило и цилиндрики заливных каналов;
Форма зачищается и покрывается изнутри слоем сажи при помощи копоти от горящей свечки;
Закрепляются ушки и петли для грузила, формочка собирается и закрепляется проволокой;
Готовая форма должна хорошо просохнуть, для этого её нужно поместить в сухое место на 1-2 дня или использовать духовку.

Создание цементной формы довольно затратное по времени, это связано с относительно долгим застыванием смеси.

Сам процесс создания формы выглядит примерно так:

Изготавливается опалубка, желательно разборная;
Внутренняя поверхность опалубки покрывается жидким мылом и устанавливается на ровную поверхность, также обработанную мыльным раствором;
Опалубка наполняется раствором цемента;
В ещё не затвердевший цемент, наполовину погружается нужная заготовка;
Цемент должен полностью застыть, на это может потребоваться 1-2 дня;
После полного высыхания цемента, опалубка разбирается и снова собирается для следующего заполнения;
Первая, застывшая половина, вместе с торчащей заготовкой смазывается мылом;
Заготавливается вторая половинка формы, в неё заливается цемент;
Первая половина с поверхностью, покрытой мыльным раствором, устанавливается на вторую часть формы;
Цемент снова застывает;
После высыхания цемента в обеих половинах формы, круглым надфилем растачиваются центральные конусовидные отверстия в каждой половине для заливки свинца, также делается два боковых канала для отвода воздуха;
Поверхность формы для грузила обрабатывается наждачкой;
Перед заливкой половинки формы плотно скрепляются струбциной.

Грузило на сома своими руками

27 июля 2018, 13:33

Речь о грузилах для ловли сомов на квок. Если ловить сомов донками, то можно вылить грузила хоть в столовой ложке. Впрочем, если вы серьёзно относитесь к добыче сомов, то для донок необходимы специальные грузила, о которых я вам расскажу позже. Сейчас у нас короткая заметка о самодельных грузилах для шнуров («урезов»), которыми ловят сомов.

Имея простейшие инструменты и немного свинца можно легко самостоятельно изготовить грузила. Для этого даже не требуются литьевые формы и специальные приспособления для литья грузил.

Простейшие грузила на сома своими руками

Для изготовления таких грузил требуется листовой свинец, небольшая наковальня, гвоздь и молоток. Ещё плоскогубцы.
В качестве наковальни рыбаки обычно используют чугунный утюг.

Сколько себя помню, на таких утюгах изготавливались не только грузила, но и летние и зимние блёсны и всякая рыбацкая мелочёвка.
Листовой свинец проще всего вырезать с подходящего кабеля, а вот где его добыть в наше время — ваша задача.

Можно расплющить молотком до нужной толщины любой кусок свинца.

Вам требуется постепенно наматывать тонкий листовой свинец на гвоздь или подходящего диаметра проволоку. Обычно диаметр этой проволоки 2,5 — 3 мм., чтобы готовое грузило скользило по шнуру диаметром 2-3 мм.

После того, как на гвоздь будет намотано достаточно свинца, почти готовое грузило обрабатывается напильником.

Приспособление для литья грузил из гильз

На фотографии моё приспособление для литья грузил на сома, которому наверно более двадцати пяти лет.
В качестве литьевых форм использую старые латунные гильзы шестнадцатого калибра.

Понятно, что вместо гильз подойдёт любая трубка, но у гильз есть преимущество — отверстие точно по центру.

Объяснять особо нечего, так как процесс изготовления грузил прост. Гильза без капсуля надевается на гвоздь и заливается свинцом.

После остывания свинца, гильза отрывается от грузила плоскогубцами, а грузило обрабатывается напильником. Посмотрите на готовые грузила, отлитые в таком простецком приспособлении: к верхним напильник не прикасался, а нижнее превращено в «оливку».

Разновидности грузил на сома

Описанные выше грузила являются скользящими. Именно такие грузила наиболее распространены среди охотников за сомами с квоком.
Существует ещё один популярный вид грузил для урезов: с проволочными кольцами. Мне такие грузила не нравятся, так как они содержат «шумящие» элементы — торчащую их них проволоку. Семёныч, как и большинство рыбаков «старой школы», не пользовался такими грузилами. На некоторых его шнурах («урезах») грузила были сделаны из очень тонкого листового свинца, тщательно намотанного прямо на шнур!
Я давно придумал собственные грузила. Они значительно сложнее описанных выше, но увеличивают количество подходов сомов. У каждого моего грузила есть свой прозрачный поводок. Такое грузило значительно меньше настораживает сомов, чем традиционно закреплённое непосредственно на шнуре («урезе»). Одновременно поводок амортизирует рывки попавшегося на крючок сома. Своим грузилам я посвящу отдельную страницу сайта, ибо они этого достойны.

Купить грузила для ловли сома на квок

Выливаем рыболовные грузила в формах

Рассмотрим, как лить грузики в металлической форме такого типа:

Форма состоит из двух половинок. После заливки должны получаться грузила весом 130 грамм с вертлюжками.

Вначале вставляем вертлюжки в четыре формочки для грузил.

Затем прижимаем половинки друг к другу струбцинами.

Устанавливаем на ровную поверхность форму. Когда свинец расплавится, начинам лить:

Емкость, в которой плавится свинец, зажимаем плоскогубцами, и начинаем акккуратно лить свинец в отверстия.

Изготовление формы для литья грузиков

Изготовить форму не так сложно. Сначала берём небольшую коробку и полностью заполняем её качественным герметиком. При заполнении следите за тем, чтобы не образовывались пузырьки.

Далее оригинальный грузик нужно смазать раствором воска или парафина в бензине. После высыхания грузило на тонкой проволоке полностью опускается в герметик, но при этом оно не должно касаться стенок самой коробочки.

В таком положении образец грузика должен пребывать до затвердевания герметика. Из-за особенностей герметика этот процесс может длиться как пару дней, так и затянуться на 5-6 суток. До полной полимеризации грузик не вынимаем.

После затвердевания вещества вырезаем маленькое отверстие, через которое извлекаем образец грузила. Эластичная форма готова, а значит можно попробовать сделать свой собственный грузик из свинца или его сплава.

Заливка металла осуществляется через то самое отверстие, которое вы сделали ранее для извлечения оригинального грузика-образца. Благодаря своим уникальным физическим свойствам силиконовая форма позволяет легко доставать самодельные грузила или приманки, после чего она принимает свой начальный вид и снова готова к использованию.

Формы для отливки

Опытные рыбаки с одинаковым успехом при изготовлении элементов оснастки применяют как покупные, так и самодельные формочки. Они, в свою очередь, отличаются преимущественно материалом. В подавляющем большинстве случаев рыбаки применяют гипс (реже алебастр), дерево, силикон строительный, алюминиевый сплав и сталь. С учетом ключевых характеристик материалов и простоты их использования часто формы создают именно из гипса, что предусматривает следующие действия.

Подобрать или сделать контейнер.
Приготовить гипсовую смесь.
В одну из половинок контейнера залить часть состава и дать ему немного подстыть.
Погрузить наполовину образец грузила.
Сбоку сделать заливной желобок.
После полного застывания и отвердения первого слоя тщательно смазать его поверхность. Подойдут масло, мыльный раствор и силикон.
Установить вторую часть контейнера, в которой предварительно сделано заливное отверстие.
Выполнить полную заливку.
Дождавшись полного застывания, демонтировать контейнер.
Обработать получившуюся конструкцию, устраняя имеющиеся дефекты.

Бумажные

Один из самых простых и быстрых способов сделать грузило в виде конуса – это использование бумаги (тонкого картона) и песка. Алгоритм действий в данном случае будет иметь следующий вид.

Свернутый из бумаги конус помещают в емкость с песком.
В вершине формы располагают монтажную петлю.
Свинец расплавляют и заливают.
Дождавшись полного остывания металла, тщательно обрабатывают изделие наждачной бумагой или же надфилем.

Пластиковые

В данном случае ключевым фактором будет температура плавления используемого материала, достигающая 350 градусов. С учетом подобных параметров напрашивается вывод, что пластик является не самым рациональным решением при создании формочек для свинцовых грузов. Однако различные пластиковые изделия, включая одноразовые стаканчики и крышки, широко и очень успешно используются рыболовами при изготовлении самодельных грузил. Имеется в виду создание контейнеров для будущих форм, которые могут быть гипсовыми или силиконовыми.

Деревянные

Такие формы предоставляют возможность отлить более сложные по форме и составные изделия для оснастки. Простейший вариант предусматривает использование двух отрезков реек (брусков), суммарная толщина которых сопоставима с габаритами будущего грузила

Важно учесть, что требуется древесина твердых пород. На каждой из половинок необходимо обвести контур груза и обозначить заливной желобок

Особое внимание уделяется тому, чтобы обе составляющие четко совпали. Углубления делают при помощи стамесок, резцов и фрез с небольшим запасом

Алюминиевые

Максимальным сроком эксплуатации характеризуются формы, выполненные из стали и алюминия. Подобные приспособления, в принципе, можно изготовить своими руками. Например, для отливки популярных «чебурашек». В такой ситуации полусферы в составляющих формы делают фрезами соответствующей конфигурации. После необходимо будет просверлить (желательно при помощи станка) отверстия для установки штифтов, заливных горловин и так называемых спускничков.

Технология изготовления грузил из свинца в домашних условиях

Отливка свинцовых грузил несмотря на легкость технологии и доступность материалов все-таки является мини металлургическим производством, поэтому прежде чем приступить к работе необходим хотя бы поверхностно изучить основы плавления металлов

И хотя здесь ничего особенного нет, прислушаться к советам и указаниям очень важно – от этого зависит и результат работы и безопасность проведения работ

Материалы

Для работ понадобится несколько видов материалов – гипс, картон, скотч, бечёвка, воск или парафин, и конечно, свинец.

Для изготовления форм обычно используется гипс или алебастр. Гипс по сравнению с алебастром надежнее, но алебастр доступнее. Эти два материала необходимы для изготовления форм отливки.

Вспомогательным материалом для работ будет воск или парафин. Их них изготавливаются макеты будущих грузил.

Для фиксации половинок форм применяется струбцины, но дешевле и проще использовать бечевку или бельевую веревку, или уж совсем по-современному скотч.

Свинец для переплавки можно найти на любом пункте приема металлолома. В утиль сдается не только лом аккумуляторных батарей, часто в лом попадают кабели связи в свинцовой оболочке, сплавы свинца – баббит или типографский свинцовый шрифт.

Изготовление формы

Классический метод изготовления формы состоит в лепке из воска или парафина модели грузила и дальнейшей отливке из гипса или алебастра многоразовой формы.

Из воска или парафина делается несколько моделей грузил. В принципе можно использовать и пластилин, но тогда, чтобы модель отделилась от гипсовой формы необходимо будет ее смазать вазелином или кремом для рук на жировой основе. После получения моделей делается раствор гипса и заливается в пластиковую или картонную форму, так чтобы верхняя поверхность была максимально ровной. До момента окончательно застывания гипса в него до половины вдавливается модель на расстоянии 1-1,5 см от верхнего края формы. После окончательного застывания вся поверхность, включая и модель смазывается вазелином, солидолом или кремом на жировой основе и заливается сверху гипсом

При заливке обращается внимание, чтобы высота обоих форм была одинакова

Форма для грузил из свинца

После высыхания формы разъединяются, модель вынимается, а место, где был воск, очищается от остатков жировой смазки. После окончательного высыхания гипсовых форм острым ножом или кончиком толстой иглы делаются борозды от формы до поверхности. Эти каналы необходимы для отвода воздуха с полости заливки. В верхней части делается горловина для заливки металла.

В принципе, температура плавления свинца позволяет делать грузила и без отливки форм из гипса. В качестве формы можно использовать деревянные бруски, картофель или свеклу, даже свернутую в конус в несколько слоев обычную офисную бумагу можно отлить неплохое грузило.

Литье грузил

Перед отливкой рекомендуется измельчить свинец. Для плавки достаточно добиться размеров металла весом в 10-20 грамм. Это необходимо для того, чтобы металл расплавился полностью, и достиг температуры литья в 400-450 градусов.

Форму соединяют и плотно связывают веревкой, скотчем или прижимают винтовой струбциной. Делают это плотно, но не слишком жестко, чтобы форма не треснула от температуры металла.

Расплавляют свинец в плавильной чаше или ложке. Опытные рыбаки используют для этих целей обычный половник с выгнутой ручкой или большую ложку из нержавейки. После расплавления свинца с поверхности металла убирается пленка. Форма нагревается в течение 5-7 минут.

После того как металл приобрел необходимую текучесть он аккуратно вливается в горловину отливки, пока из воздушных каналов не начинает появляться расплавленный металл. После того как все горловины будут заполнены форма оставляется остывать при комнатной температуре.

Раскрывание формы рекомендуется делать через 4-6 часов после заполнения.

Окончательная обработка

После того как литье остынет, приступают к разъединению форм и выемке отливок. Сначала снимают одну часть, а потом, аккуратно вынимают литье из второй части формы.

Получившиеся наплывы из свинца откусываются кусачками или срезаются ножом. Следующим этапом идет проделывание отверстий в грузилах. Обычно это делается при помощи шила или толстой иглы. А придание окончательной формы делается при помощи наждачной бумаги надфиля.

Как выглядят готовые грузила из свинца

Вот так просто при помощи элементарных инструментов и доступных материалов можно вылить необходимое количество грузил самой разной формы. Сегодня с доступностью технологий и материалов отливать грузила становится еще легче, ведь на рыбацких форумах можно заказать не только готовые грузила но и целые наборы с уже готовыми формами для литья и всеми необходимыми инструментами.

Изготовление многоразовой формы из цемента

Сам процесс создания формы выглядит примерно так:

Изготавливается опалубка, желательно разборная;
Внутренняя поверхность опалубки покрывается жидким мылом и устанавливается на ровную поверхность, также обработанную мыльным раствором;
Опалубка наполняется раствором цемента;
В ещё не затвердевший цемент, наполовину погружается нужная заготовка;
Цемент должен полностью застыть, на это может потребоваться 1-2 дня;
После полного высыхания цемента, опалубка разбирается и снова собирается для следующего заполнения;
Первая, застывшая половина, вместе с торчащей заготовкой смазывается мылом;
Заготавливается вторая половинка формы, в неё заливается цемент;
Первая половина с поверхностью, покрытой мыльным раствором, устанавливается на вторую часть формы;
Цемент снова застывает;
После высыхания цемента в обеих половинах формы, круглым надфилем растачиваются центральные конусовидные отверстия в каждой половине для заливки свинца, также делается два боковых канала для отвода воздуха;
Поверхность формы для грузила обрабатывается наждачкой;
Перед заливкой половинки формы плотно скрепляются струбциной.

Как изготовить формы для литья грузил своими руками
