WWW.BADGER.RU WWW .BADGER.RU СОДЕРЖАНИЕ ПОДГОТОВКА И УСТАНОВ…
- Изображение
- Текст
WWW.BADGER.RU
WWW
.BADGER.RU
ПОДГОТОВКА И УСТАНОВКА …………………………………………………………… 2
Комплектность …………………………………………………………………….. 2 Дополнительные устройства ………………………………………………….. 2 Установка ……………………………………………………………………………. 2 Другие излучатели и методы установки …………………………………… 4 Смена излучателя ………………………………………………………………… 5
УПРАВЛЕНИЕ ЭХОЛОТОМ ………………………………………………………………. 6
Как работает эхолот ………………………………………………………………. 6 Режим тренировки ……………………………………………………………….. 7 Что видно на экране ……………………………………………………………… 8 Органы управления ………………………………………………………………. 11 Настройки …………………………………………………………………………… 14
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ……………………………………………… 25
Диагностика ………………………………………………………………………… 25 Использование других излучателей …………………………………………. 26
ОБСЛУЖИВАНИЕ И РЕМОНТ …………………………………………………………… 27
Уход ……………………………………………………………………………………. 27 Разрешение проблем …………………………………………………………….. 28 Гарантийные обязательства …………………………………………………… 31 Техническая поддержка …………………………………………………………. 32 Спецификации …………………………………………………………………….. 33
Как работают эхолоты
В этом блоге главное внимание уделяется изображениям, которые вы видите на экране, без технических подробностей о работе эхолота (которые изложены на странице «Как работают эхолоты»). Но есть пара технических моментов, которые следует знать и помнить. Во-первых, сканирование выполняется сканирующим лучом
Что это значит? Размер сканируемой зоны зависит от ширины угла сканирующего луча. Ширина широкого угла составляет 40°–60°, т.е. охватываемая им зона довольно велика. Узкий луч имеет ширину 10°–20°
Во-первых, сканирование выполняется сканирующим лучом. Что это значит? Размер сканируемой зоны зависит от ширины угла сканирующего луча. Ширина широкого угла составляет 40°–60°, т.е. охватываемая им зона довольно велика. Узкий луч имеет ширину 10°–20°
При толковании отображаемых эхолотом данных важно знать, каким именно лучом выполняется сканирование (широким или узким). В моделях Deeper PRO и PRO+ есть широкий и узкий сканирующие лучи (55° и 15°), в модели Deeper START — средний/широкий луч (40°). Во-вторых, важно помнить, что эхолот непрерывно передает и получает данные, при этом изображение на экране все время перемещается
Текущие данные сканирования отображаются справа; старые данные смещаются влево по мере получения новых. Таким образом, при изучении данных на экране важно помнить 2 вещи: 1. Знать, каким лучом выполнено сканирование: широким или узким. 2. Непрерывное перемещение изображения не значит, что эхолот движется
Во-вторых, важно помнить, что эхолот непрерывно передает и получает данные, при этом изображение на экране все время перемещается. Текущие данные сканирования отображаются справа; старые данные смещаются влево по мере получения новых
Таким образом, при изучении данных на экране важно помнить 2 вещи: 1. Знать, каким лучом выполнено сканирование: широким или узким. 2. Непрерывное перемещение изображения не значит, что эхолот движется.
ПОДГОТОВКА И УСТАНОВКА ДРУГИЕ ИЗЛУЧАТЕЛИ И МЕТОДЫ УСТАНОВКИ…
- Изображение
- Текст
Компания Баджер т.
WWW
.BADGER.RU
4
ПОДГОТОВКА И УСТАНОВКА
ДРУГИЕ ИЗЛУЧАТЕЛИ И МЕТОДЫ УСТАНОВКИ
Установка излучателя внутри трюма не требует сверления отверстий сквозь корпус судна, и после нескольких проб могут быть получены лучшие результаты в эксплуатации сравнительно с установкой излучателя на транце, особенно на быстроходных судах. Всё, что может потребоваться двухкомпонентный эпоксидный клей, чтобы закрепить излучатель на месте.
ДРУГИЕ ИЗЛУЧАТЕЛИ И МЕТОДЫ УСТАНОВКИ
В комплект поставки эхолота 350TX входит всё необходимое для его монтажа и нормальной работы на большинстве существующих типов судов. Однако существуют случаи, когда могут потребоваться другие типы излучателей и другие способы их установки. Суда со стационарными моторами, деревянными или металлическими днищами, яхты все они требуют особого подхода к выбору типа излучателя и места его установки. Ниже описаны эти другие типы излучателей и методы их монтажа.
Компактная установка
Стандартный излучатель можно установить в так называемой “компактной” установке при помощи крепежного приспособления MHX PT2. Это приспособление с “присоской” позволяет установить временно излучатель на днище судна или на любой другой поверхности.
Монтаж на опускной мотор
Стандартный излучатель можно установить и на опускной мотор в большинстве его модификаций при помощи крепежного приспособления AD STM 7. В комплект входят хомут и защелка, которые позволяют крепить излучатель на опускной мотор.
Установка излучателя в отверстии днища
Излучатель можно установить в специально просверленном отверстии днища. Большие суда или суда со стационарными моторами создают сильную волну за кормой, что делает установку излучателя на транце неэффективной. Возможно, что днище очень толстое или просто двухслойное, или сделано из материалов вроде дерева или металла,
Эхолот для ловли с берега
Рыбакам-с-берега эхолот необходим для того, чтобы выровнять шансы на улов с рыбаками-лодочниками. Ведь те с помощью своего водного транспорта могут в большем диапазоне манипулировать акваторией лова. Но ведь это – не главное! Главное – ловить там, где есть рыба.
Именно поэтому мудрый рыбак-с-берега приобретет эхолот «Пиранья-6». У него экран и датчик пространственно раздельны и связаны между собой не проводом, а радиосвязью. Ловец забрасывает датчик так, чтобы его рабочая поверхность погрузилась в воду параллельно дну. Это даст возможность воочию наблюдать рельеф дна, наличие рыбы, положение приманки, и приближение к ней. Кроме того, экспериментируя с прикормками, при помощи эхолота можно определить, насколько рыба интересуется той или иной из них.
Не правда ли, эхолот – удобный прибор?
Видео обзор эхолота Humminbird PiranhaMAX 170
Достойного обзора по PiranhaMAX 230 не снял пока никто, поэтому смотрим обзор более ранней модели Humminbird PiranhaMAX 170. Видео позволит представить, что вы получите после покупки эхолота, о котором наш обзор.
Комментарии
Достойный эхолот, я покупал его в 2012 году, тогда он стоит ещё 14700, сейчас же можно купить наверно и за 11 тыс рублей. За 2 года активного пользования у меня та же претензия, что и в обзоре — недостаточная дальность действия беспроводного трансдьюсера. В остальном всё отлично и согласно заявленным требованиям.Моя оценка 4.5/5
Тоже покупал в 2012 году и очень рад, отличный эхолот!
на мой взгляд могли бы немного поудобнее сделать кейс и система меню немного напрягает в том плане что после перенастройки приходится выходить и смотреть что именно изменилось, нет бы как-то сразу показывали. Но эхолот хороший.
Источник
ПОДГОТОВКА И УСТАНОВКА КОМПЛЕКТНОСТЬ КОМПЛЕКТНОСТЬПрежде, ч…
- Изображение
- Текст
Компания Баджер т.
WWW
.BADGER.RU
2
ПОДГОТОВКА И УСТАНОВКА
КОМПЛЕКТНОСТЬ
КОМПЛЕКТНОСТЬ
Прежде, чем приступить к установке эхолота рыбоискателя 350 TX, просим убедиться, что в коробке имеются в наличии: * эхолот рыбоискатель 350 TX * излучатель с кабелем длиной 6 м и крепежом * крепежная система и крепежные изделия * силовой кабель длиной 2 м * набор документации
Если чего либо в комплектности не хватает, следует немедленно обратиться в нашу Службу Поддержки Пользователей.
ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА
Компания Humminbird может предложить своим клиентам широкий перечень дополнительных устройств, которые могут работать совместно с 350TX. Все эти приспособления и устройства сделаны на тех же высоких принципах и с соблюдение высших стандартов, на них распространяются типовые годичные гарантийные обязательства компании Humminbird. Каталог дополнительных устройств и приспособлений, приложенный к настоящему Руководству, содержит не только обширный список, но и включает инструкцию по размещению заказа. Заказать все изделия Humminbird можно у дилера Humminbird или прямо с завода, контактный телефон которого указан в разделе “Техническая поддержка” настоящего Руководства.
УСТАНОВКА
Эхолот рыбоискатель 350TX состоит из двух основных узлов экранного блока и излучателя.
Экранный блок включает электронные схемы управления излучением и приёмом ультразвуковых волн, а также экран и кнопки управления. Экранный блок следует устанавливать в таком месте, где удобно будет видеть показания на экране и управлять работой эхолота без затруднений. Экранный блок управления крепится при помощи устройства, позволяющего быстро подключать и снимать его. В крепежном устройстве экранный блок управления можно поворачивать под разными углами, что обеспечивает хорошую обзорность экрана.
Излучатель преобразует электрическую энергию, получаемую от передатчика, в механические импульсы, иначе называемые звуковыми волнами. Кроме того, излучатель принимает отраженные звуковые волны и преобразует их обратно в электрические сигналы, которые изображаются на экране эхолота. Излучатель доложен всегда контактировать с водой, причем воды в месте установки эхолота не должна бурлить или завихряться. Чаще всего место для установки излучателя
Обзор популярных моделей
во всем мире знают, как один из лучших производителей на рынке рыболовных товаров. Все оборудование этой марки отличается отличным качеством, достаточно огромным функционалом и современным дизайном.
Среди множества эхолотов выделить самые популярные модели достаточно сложно. Многие опытные рыболовы и даже новички уже успели перепробовать во время рыбалки большое количество различных гидролокаторов.
Например, «Humminbird PiranhaMAX» – модель, которая способна измерять глубину водоема, заниматься поиском рыбы, увеличивать изображения и многое другое.
Также отмечают эхолоты серии «Fishin`Buddy». Именно они предназначены не только для рыбалки с береговой зоны, но и для лодочной рыбалки, и даже для рыбалки подо льдом.
Серия под названием «SmartCast» успела завоевать популярность в довольно-таки короткий промежуток времени.
Основные возможности такого вида гидролокатора заключается в том, что они позволяют просматривать глубину водоема до 40 метров, заниматься рыбалкой в ночное время, и наслаждаться беспроводной связью.
А вот модель «Humminbird 500» позволяет рыбачить, как на глубоких водоемах, так и на мелководье. «Humminbird 700» улавливает рыбу даже там, где ее не могут обнаружить другие эхолоты.
Эхолот Хамминберд 170
Особенностью такого гидролокаторы заключается в специальной подсветке для ночной рыбалки, запоминанием основных настроек.
Эхолот Хамминберд 180
Этот вариант эхолота уже снабжен трехлучевым излучателем. Более того, модель оснащена креплением, которое снимается достаточно легко и просто.
Здесь присутствует регулировка чувствительности, увеличения и специальный режим отображения дна. А крупные цифры на 4-х диагональном экране позволят вам рассмотреть даже самые мелкие детали.
Эхолот Хамминберд 175
Первое, что сразу же бросается в глаза – это более усовершенствованный внешний вид в отличие от предыдущих моделей этой серии. Теперь вам не нужно будет использовать дополнительные и совершенно не нужные переходники для установки эхолота Хамминберд 175.
Настройка параметров
Прежде чем приступить к работе, необходимо настроить эхолот. Все аппараты, поставляемые на российский рынок, имеют заводские настройки. В первую очередь пользователи обычно задают родной язык: кнопка MENU – SETTING – SYSTEM – LANGUAGE. Настройки любого устройства – дело индивидуальное. Приведем лишь стандартный вариант конфигурирования данного девайса:
Системные:
- Язык – русский;
- Контраст – выбираем «по вкусу»;
- Бипер – ВКЛ.;
- Симулятор – ВКЛ. Так можно будет увидеть, как отображаются различные элементы на дисплее эхолота. После изучения основных изображений обязательно выбираем значение этого пункта ВЫКЛ, чтобы не ловить рыбу, используя стимулятор.
Далее в пункте меню MENU выбираем по порядку:
- Чувствительность – лучше оставить АВТО;
- Глубина – задаем метры вместо футов;
- Зум – оставляем ВЫКЛ;
- Прокрутка – выбираем среднее положение.
Сигнализация:
- Глубина – значение ВЫКЛ.;
- Рыба – ставим ВКЛ.;
- Батарея – задаем уровень сигнализации о разряде аккумулятора (2А);
- Мель – чаще всего, когда ловят на мелководье, ставят ВЫКЛ или 1.0М.
Графика:
- Белая линия – выставляем ВКЛ.;
- Значки рыб – ставим значок с цифрой на белом фоне и рыбкой;
- Автоусиление – выбираем среднее;
- Луч – узкий;
Цифры:
- Температура воды – оставляем АВТО. В этом режиме температура воды будет выводиться на экран только тогда, когда датчик эхолота будет находиться в воде;
- Батарея – показывать;
- Размер – малые.
Единицы:
- Температура – задаем градусы Цельсия (°С);
- Глубина – выбираем метры (М).

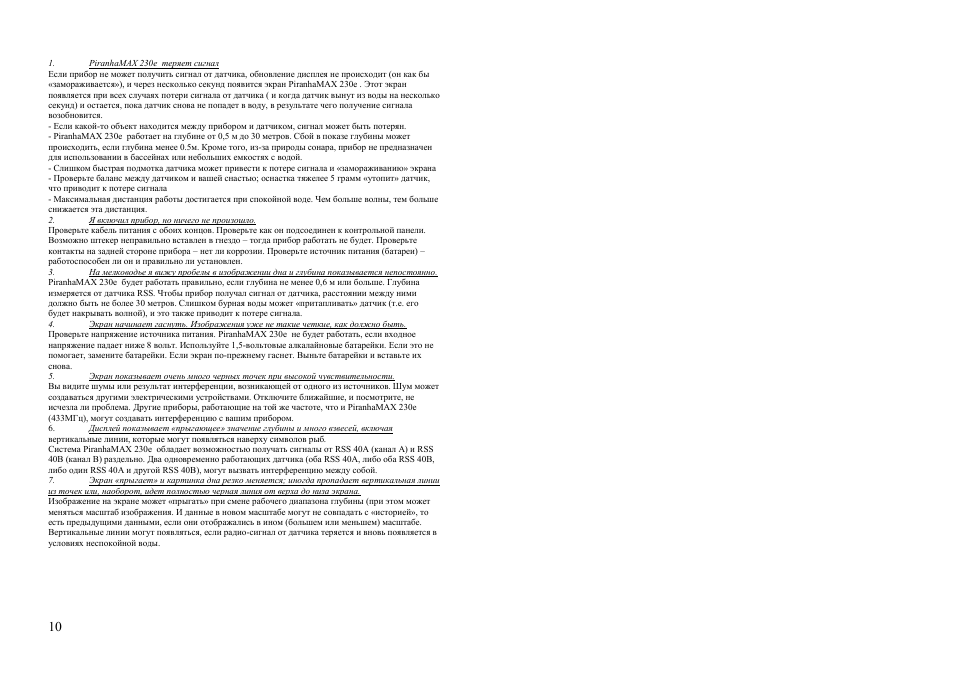

Эхолот Humminbird PiranhaMAX 230e Portable
Технический прогресс проникает везде, в каждую сферу нашей жизни. Рыбалка-не исключение. Каждому рыболову хочется увеличить свой улов. Для этого можно использовать много различных способов. В ход идут разговоры с бывалыми рыболовами с целью узнать, где же «сидит» рыба. Можно день и ночь ходить по берегу или плавать на лодке вдоль и поперек водоема. Но если хочется наверняка вернуться домой с уловом, то вбез эхолота на рыбалке не обойтись. Про это устройство наверняка слышал каждый. Эхолот помогает не только выяснить, где прячется рыба, но и изучить рельеф дна водоема и его особенности. Некоторые устройства записывают маршруты движения.
Эхолот — это электрический прибор, который работает по принципу радара. Это устройство посылает импульсы в воду и получает картинку отражение различных предметов, в том числе скопление рыб.
На рынке сегодня много разных эхолотов с различным набором функций. Эхолот может быть с цветным дисплеем или черно-белым. обычно не требуется много времени, чтобы выяснить как работает прибор. Но некоторые характеристики могут потребовать особого внимания.Эхолот — необходимый прибор в арсенале рыболова. Он может увеличить улов и сделать его более качественным. Функционал эхолотов:
• Скорость и мощность передачи;
От стоимости эхолота зависит и его функциональное наполнение.
Какие эхолоты и возможности предлагает компания Humminbird?
- Максимальная глубина сканирования: 100-400 м.
- Угол обзора: 20-180°.
- Мощность излучателя: 100-500 Вт.
- Дисплей: монохромный или цветной.
- Количество частот: 1-6.
- Количество лучей: 1-3.
- Типы устройств: эхолот, эхолот-картплоттер, картплоттер.
Эхолотами называют специальные электроприборы, общая функция которых – сканирование толщи воды. С помощью эхолотов можно узнать глубину на определенном участке водоема, рельеф и характер дна, наличие рыбы.
Картплоттеры – приборы, используемые для работы с водными картами. Основные функции таких устройств заключаются в определении местоположения, фиксировании маршрутов и отдельных точек на водоеме.
Эхолоты-картплоттеры совмещают в себе возможности и обычного эхолота, и картплоттера.
Глубина сканирования означает показатель максимальной глубины, на которой эхолот ещё достаточно хорошо «видит» объекты. Оптимальный запас – 20% от максимальной глубины всего водоема.
Общий угол излучения. Важнейший параметр именно в контексте поиска рыбы с помощью эхолота. Чем угол излучения больше, тем меньше шанс того, что некоторая рыба пройдёт незамеченной под лодкой. Если же требуется, прежде всего, исследовать донный рельеф, широкоугольные эхолоты оказываются менее эффективными. В некоторых многолучевых моделях встроенные излучатели характеризуются разным углом обзора.
Количество частот. Высокие частоты уместны при достаточно быстром движении лодки, способны обеспечивать высокое разрешение. Низкие частоты более «дальнобойные», характеризуются большей шириной захвата. Некоторые эхолоты имеют функцию комбинирования или выбора разных частот для определенных условий.
Количество лучей излучения. Трёхлучевые устройства, как правило, имеют один вертикальный луч, призванный предоставлять данные о глубинах и донном рельефе, и два широких боковых луча, которые позволяют обнаруживать рыбу и иные подводные объекты.
Производитель ZipBaits
Эта японская компания производит воблеры “Орбит” для рыболовной ловли. Среди любителей и профессионалов продукция фирмы пользуется популярностью, несмотря на высокую цену. Например, серия Riggie получила множество наград на международных выставках. Компания производит воблеры разных размеров – от маленьких до огромных. На искусственные приманки можно ловить мелкую рыбешку или крупную хищную рыбу. Клюют на воблер шука, форель, голавль, жерех. Технология Mag-Drive – это модифицированная система магнитной балансировки. В ней используются специальные грузила, сделанные из вольфрама. Они отвечают за местонахождение наживки во время заброса, когда попадают в водоем.
Особенности Humminbird Fishfinder 535x
- Абсолютная водонепроницаемость корпуса, может буквально плавать в воде;
- Несколько режимов увеличения (2х, 4х, 6х, 8х).
- Датчик под названием «Accelerated Real Time Sonar», способный передавать данные 40 раз в 1 секунду;
- Функция записи маршрута передвижения лодки, возможность определения средней скорости судна (при наличии дополнительного датчика);
- 4 режима отображения дна водоема;
- Высококачественный дисплей, наличие подсветки для ловли в ночное время;
- Простой интерфейс;
- Удобные и надёжные крепежные элементы;
- 3 режима звукового оповещения, возможность выбора сигнала;
- Специальная система идентификации рыбы;
- Функция запоминания конкретных настроек прибора.
Настройка эхолота
После приобретения сонара для рыбной ловли у многих рыбаков, чаще это касается начинающих, появляется вполне логичный вопрос о том, как именно нужно выставить настройки, чтобы получить лучший результат. На этот вопрос многие, даже бывалые рыбаки, в течение долгого времени использующие эхолоты и различные аксессуары к ним, советуют не трогать настройки и довольствоваться заводскими, т.е. ставить прибор в режим авто. Однако это весьма спорный вопрос.
Некоторые рыбаки, независимо от того, используют они эхолоты для рыбалки с лодки или с берега, дают весьма подробные инструкции по настройке своих приборов. Вот их основные рекомендации:
- Если вы беретесь за настройку своего рыбопоискового прибора впервые, то надо не бояться экспериментировать. Даже если что-то пойдет не так, всегда можно вернуться к заводским настройкам, записанным в памяти эхолота.
- Для начала стоит определиться, на какой глубине вы собираетесь рыбачить. К примеру, если снасти раскинуты на глубине 8-9 метров, то вряд ли вам могут пригодиться данные датчика о событиях на глубине 15 метров. Поэтому и имеет смысл ручной установки таких данных, ведь качество отображения здесь зависит напрямую.
- Следующим шагом будет настройка параметров чувствительности. Здесь тоже нет какой-то волшебной цифры, поэтому показатель нужно подбирать в процессе работы, начиная с 75% и подкручивая уровень до тех пор, пока не найдете собственную «золотую середину».
- У некоторых моделей эхолотов имеется возможность настройки цветовой палитры — над ней тоже имеет смысл немного «поколдовать». Для этого ползунок цветовой настройки можно немного подвигать, чтобы изображение стало максимально четким.
- И в завершение, необходимо настроить шумоподавление и очищение изображения — ведь маловероятно, что вас заинтересуют единичные экземпляры, всплывающие на полуметровую глубину. Если выставить эти настройки на низший уровень, то во время рыбалки можно получить очень четкую картинку.
При этом стоит помнить, что все сонары для рыбной ловли нужно настраивать индивидуально, учитывая глубину водоема и мягкость или твердость структуры дна — единственно верных настроек с идеальными показателями не бывает.
HUMMINBIRD
Humminbird
– динамично развивающаяся компания. Уже более 40 лет компания Humminbird является одним из признаных мировых лидеров в области разработки и производства эхолотов.
⛵ Настраиваем чувствительность и шкалу глубины
Главный фактор, обеспечивающий точное определение размера рыбы эхолотом — правильно выбранная его чувствительность и установленный диапазон глубин. В общем случае, чем больше рыба, тем сильнее от нее эхо-сигнал и крупнее метка такого сигнала на экране. Здесь очень важны настройки эхолота, потому что излишнее повышение чувствительности может полукилограммового окуня на экране представить трехкилограммовым сигом. С другой стороны, чрезмерное снижение чувствительности может привести к тому, что сиг на экране будет выглядеть как 300-граммовая плотва. Переключение диапазона глубины с 0−10 метров на диапазон от 0 до 20 метров, уменьшает метку рыбы на экране почти вдвое. Итак, во-первых, нужно вручную установить диапазон просматриваемых глубин такой, чтобы видеть дно озера около нижнего обреза экрана в самой глубокой точке, до которой планируется вести лов рыбы. Затем поднимаем чувствительность до такой степени, чтобы по всему экрану стали случайным образом появляться и гаснуть точки, после чего уменьшить чувствительность настолько, чтобы эти случайные точки на экране просто перестали появляться. Следует отметить найденную настройку чувствительности, и стараться повторять ее во всех прочих случаях при такой же глубине водоема.
Какие эхолоты и возможности предлагает компания Humminbird?
- Максимальная глубина сканирования: 100-400 м.
- Угол обзора: 20-180°.
- Мощность излучателя: 100-500 Вт.
- Дисплей: монохромный или цветной.
- Количество частот: 1-6.
- Количество лучей: 1-3.
- Типы устройств: эхолот, эхолот-картплоттер, картплоттер.
Эхолотами называют специальные электроприборы, общая функция которых – сканирование толщи воды. С помощью эхолотов можно узнать глубину на определенном участке водоема, рельеф и характер дна, наличие рыбы.
Картплоттеры – приборы, используемые для работы с водными картами. Основные функции таких устройств заключаются в определении местоположения, фиксировании маршрутов и отдельных точек на водоеме.
Эхолоты-картплоттеры совмещают в себе возможности и обычного эхолота, и картплоттера.
Статья в тему: функции эхолотов
Глубина сканирования означает показатель максимальной глубины, на которой эхолот ещё достаточно хорошо «видит» объекты. Оптимальный запас – 20% от максимальной глубины всего водоема.
Общий угол излучения. Важнейший параметр именно в контексте поиска рыбы с помощью эхолота. Чем угол излучения больше, тем меньше шанс того, что некоторая рыба пройдёт незамеченной под лодкой.
Если же требуется, прежде всего, исследовать донный рельеф, широкоугольные эхолоты оказываются менее эффективными. В некоторых многолучевых моделях встроенные излучатели характеризуются разным углом обзора.
Количество частот. Высокие частоты уместны при достаточно быстром движении лодки, способны обеспечивать высокое разрешение. Низкие частоты более «дальнобойные», характеризуются большей шириной захвата. Некоторые эхолоты имеют функцию комбинирования или выбора разных частот для определенных условий.
Количество лучей излучения. Трёхлучевые устройства, как правило, имеют один вертикальный луч, призванный предоставлять данные о глубинах и донном рельефе, и два широких боковых луча, которые позволяют обнаруживать рыбу и иные подводные объекты.
Характеристики Humminbird PiranhaMAX 220
* Точные характеристики уточняйте у продавца.
Основные характеристики
| Тип | эхолот |
| Расположение корпуса | стационарное |
| Влагозащищенный корпус | Есть |
Трансдьюсер
| Выходная мощность, RMS | 200 Вт |
| Частота второго луча | 83 кГц |
| Общий угол излучения | 60 ° |
| Выходная мощность, пиковая | 1 600 Вт |
| Макс. глубина сканирования в пресной воде | 200 м |
| Количество лучей | 2 |
| Боковое излучение | Нет |
| Трансдьюсер | в комплекте |
| Крепление трансдьюсера | универсальное |
| Угол второго луча | 60 ° |
| Угол первого луча | 20 ° |
| Частота первого луча | 200 кГц |
Функциональность
| Увеличение изображения | Есть |
| Датчик температуры | встроенный |
| Отображение структуры дна | Есть |
| Поддержка протокола NMEA 0183 | Нет |
| Wi-Fi | Нет |
| Видеовход | Нет |
| Определение размера/глубины рыбы | Есть |
| Видеовыход | Нет |
| 3D-режим | Нет |
| Поддержка карт памяти | Нет |
| Подключение компьютера/флэш-накопителя | Есть |
| Поддержка протокола NMEA 2000 | Нет |
| Датчик скорости | опциональный |
| Ethernet | Нет |
| Bluetooth | Нет |
| Звуковая сигнализация | Есть |
Экран
| Разрешение экрана по вертикали | 240 пикселов |
| Тип экрана | черно-белый |
| Диагональ экрана | 4” |
| Подсветка экрана | Есть |
| Разрешение экрана по горизонтали | 160 пикселов |
| Сенсорный экран | Нет |
| Количество цветов/градаций экрана | 8 |
Особенности Humminbird Fishfinder 535x
- Абсолютная водонепроницаемость корпуса, может буквально плавать в воде;
- Несколько режимов увеличения (2х, 4х, 6х, 8х).
- Датчик под названием «Accelerated Real Time Sonar», способный передавать данные 40 раз в 1 секунду;
- Функция записи маршрута передвижения лодки, возможность определения средней скорости судна (при наличии дополнительного датчика);
- 4 режима отображения дна водоема;
- Высококачественный дисплей, наличие подсветки для ловли в ночное время;
- Простой интерфейс;
- Удобные и надёжные крепежные элементы;
- 3 режима звукового оповещения, возможность выбора сигнала;
- Специальная система идентификации рыбы;
- Функция запоминания конкретных настроек прибора.
Как пользоваться эхолотом
Контрольная панель устройства устанавливается в открытом месте лодки и крепится с помощью наклонно поворотного крепления. Датчик эхолота устанавливается на транец лодки с помощью креплений. Затем к эхолоту подключается датчик и кабель питания. Инструкции по правильной установке есть в руководстве пользователя.
Перед первым использованием необходимо настроить язык устройства и единицы измерения глубины и температуры. Далее выбрать режим сканирования. При работе устройства в режиме нижнего сканирования есть возможность настройки звуковых сигналов, диапазона глубины, чувствительности и масштабирования. Можно настроить контрастность изображения и палитру цветов. При переходе в режим стандартного сканирования на экране будет отображаться рельеф дна и обнаруженная рыба, при включенной функции Fish ID+. Как и в предыдущем режиме есть настройки глубины, масштабирования, чувствительности и звуковых сигналов, но добавлен сигнал о наличии рыбы. Также можно включить функцию WhiteLine, при которой более твердая структура дна отображается белой линией. Для изучения работы устройства и функций меню можно запустить устройство в тестовом режиме. На экране начнет отображаться демонстрационная информация о состояния дна. Если при использовании тестового режима датчик подключен, то некоторые настройки меню будут сохраняться. И наоборот, изменения настроек при отключенном датчике не будут сохраняться. Датчик также нужно отрегулировать, для получения хорошего изображения при большой скорости лодки. Необходимо выставить угол наклона датчика и высоту. После всех проделанных операций эхолот готов к использованию.
Как настроить прибор
Рассмотрим, как настроить эхолот Humminbird.
- Вначале производится настройка глубины, на которой будет производиться ловля рыбы. При этом датчик следует настроить на глубину на 5–7 метров меньше, чем предполагаемая глубина рыбалки.
- Настройка параметров чувствительности. Обычно рекомендуемое значение чувствительности составляет 75%. Необходимо вручную менять это значение (как в большую, так и в меньшую сторону), пока изображение не станет наиболее приемлемым для восприятия.
- Настройка шумоподавления. Рекомендуется начинать настройку с наименьших значений, постепенно их увеличивая, пока не будет достигнута картинка максимальной чёткости.
- Осуществляется настройка визуальных характеристики дисплея – палитры и яркости. Здесь всё зависит от индивидуальных предпочтений.
Эхолоты Humminbird являются простыми и надёжными в эксплуатации устройствами, обладающими широким спектром возможностей. Для каждого конкретного случая рыбалки, в зависимости от типа водоёма и объекта ловли, можно максимально оптимизировать работу устройства. Сделать это можно, либо применив различную материальную базу (используя разные датчики), либо произведя тонкую настройку эхолота.
Особенности Humminbird Fishfinder 535x
- Абсолютная водонепроницаемость корпуса, может буквально плавать в воде;
- Несколько режимов увеличения (2х, 4х, 6х, 8х).
- Датчик под названием «Accelerated Real Time Sonar», способный передавать данные 40 раз в 1 секунду;
- Функция записи маршрута передвижения лодки, возможность определения средней скорости судна (при наличии дополнительного датчика);
- 4 режима отображения дна водоема;
- Высококачественный дисплей, наличие подсветки для ловли в ночное время;
- Простой интерфейс;
- Удобные и надёжные крепежные элементы;
- 3 режима звукового оповещения, возможность выбора сигнала;
- Специальная система идентификации рыбы;
- Функция запоминания конкретных настроек прибора.
Экран сонара бокового обзора
Цифрами на рисунке обозначены: 1 — Глубина под лодкой 2 — Время в пути по GPS приемнику 3 — Пройденное расстояние по GPS приемнику 4 — Средняя скорость 5 — Напряжение источника питания 6 — Температура воды 7 — Скорость по GPS приемнику 8 — Толща воды 9 — Тени 10 — Изменения рельефа 11 — Отражение от дна 12 — Боковое изображение 13 — Верх дисплея 14 — Курсор 15 — Белые полоски могут быть рыбой Назначение сонара Side Imaging – за короткое время просмотреть большую акваторию, обнаружить подводные структуры в которых стоит рыба и отметить их, чтобы вернуться позднее. Этот сонар за один проход катера просматривает полосу шириной 160 метров и сильно упрощает работу по изучению водоема. Он работает на частоте 455 кГц и распознает объекты на глубине до 30 метров.
Качество изображения сонара SideImaging получается четким и контрастным при движении по прямой со скоростью 3 -10 километров в час. Если лодка двигается медленно или стоит, то отраженный луч приносит одну и туже информацию снова и снова, превращая картину на дисплее в неразборчивую кашу. Если скорость выше 10 — 15 км/ч, то в изображении возникнут разрывы — эхолот не успеет обрабатывать данные.
При работе с боковым обзором избегайте раскачивания лодки, а при сильном волнении двигайтесь перпендикулярно волнам, чтобы уменьшить боковую качку. Это улучшит качество изображения.
Экран сонара нижнего обзора
Down Imaging в Helix 5SI работает на частоте 455 кГц и сканирует толщу воды непосредственно под лодкой. Вместе с сонаром бокового обзора они охватывают 180 градусов и покрывают все подводное пространство.
Цифрами на рисунке обозначены: 1 — Глубина под лодкой 2 — Время в пути по GPS приемнику 3 — Пройденное расстояние по GPS приемнику 4 — Средняя скорость 5 — Скорость по GPS приемнику 6 — Верхняя часть 7 — Нижняя часть 8 — Подводный объект 9 — Тени 10 — Изменения рельефа 11 — Отражение от дна 12 — Курсор 13 — Возможно рыба
Изображение на экране нижнего обзора меняется так же, как и на экране 2D сонара – последняя по времени информация появляется справа и сдвигает влево устаревающую.
Читать картинку Down Imaging следует так:
- Темные оттенки – мягкое дно, ил, песок или подводные склоны и скаты.
- Светлые оттенки – твердые поверхности и объекты – камни или деревья. Подводные возвышенности тоже светлые.
- Белые полоски или скопления светлых точек и пятен – рыба.
Тени возникают из-за того, что звуковой луч отражается не от всей поверхности объекта, а только, с одной стороны. Тень используется для определения положения объекта относительно дна.
О компании
Американская компания Lowrance является одним из крупнейших производителей рыболовных эхолотов. Продукция этого производителя известна на российском рынке и зарекомендовала себя как чрезвычайно надежная, функциональная и универсальная в использовании.
В предложении компании Lowrance можно найти как модели бюджетного сегмента, которые предлагаются покупателям по низким ценам, так и топовые серии, оснащенные мощными передающими устройствами, получившие многофункциональную автоматику и отличающиеся универсальностью в использовании. Многочисленные отзывы позволяют отнести некоторые модели к бюджетному классу, с доступной стоимостью и отличным качеством работы.
