Как сделать лодочный электромотор своими руками (чертежи)

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

  1. Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
  2. Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
  3. На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
  4. В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

https://youtube.com/watch?v=dwdvtu8IaH4

Конструкционные особенности устройства

Изготовление комплектующих самодельной гусеницы для мотоблока своими руками позволяет сэкономить деньги на покупке заводских устройств и дальнейшей эксплуатации оборудования. Если все сделано правильно, то изготовленные собственноручно гусеницы для мотоблока увеличивают характеристики проходимости.

По сравнению с колесными аналогами, гусеничные мотоблоки не получили столь широкого распространения. Объясняется это просто. Колесные агрегаты от фирмы Texas, Патриот, Кайман, Викинг, Forza в наибольшей степени приспособлены под вспахивание земельных территорий. Такая конструкция лучше всего подходит для работы, связанной с почвой.

Переделка колесного мотоблока представляет собой работу, состоящую в присоединении по одному дополнительному колесу с каждой стороны. Получается четырехколесный мотоблок, на который можно надевать гусеницы. Они могут быть, в свою очередь, покупными или самодельными. Дополнительные колеса можно отделать съемными. Это позволяет своевременно превращать агрегат в стандартной мотоблок, идеальный для работы в огороде.

https://youtube.com/watch?v=jaA5TZApcSU

Для этого закрепляются колеса к оси, которые уже предусмотрены в конструкции, посредством жесткой или гибкой передачи. Такое решение считается целесообразным, так как исчезает необходимость в монтаже дополнительных креплений. Что касается устройства этих мотоблоков, то они полностью соответствуют параметрам колёсных модификаций:

  1. Двигатель. Он мощный, четырехтактный. В нем присутствует функция блокировки осей. За счет этого гусеничный мотоблок может поворачиваться на месте, не описывая полный круг.
  2. Трансмиссия. Стандартный набор включает в себя коробку передач, систему сцепления и редуктор.
  3. Ходовая часть. Здесь используются гусеницы. Они заменяют колесную базу. Если произведена переделка, то к имеющейся паре колес добавляют по одному кату с каждых сторон. На них надевают самодельную гусеницу.
  4. Органы контроля. Располагаются на рукоятке управления. Включают в себя механизмы аварийной остановки и разного рода рычаги сцепления.

Перед началом самостоятельного изготовления необходимо оценить предложения в магазинах, специализирующихся на продаже такого оборудования. Особого внимания стоит цена определенных разновидностей гусениц для известных производителей мотоблоков. Допустим, гусеница на мотоблок Нева стоит порядка 28000 руб. Это полнофункциональная снегоходная приставка. По отдельности можно купить сиденье для водителей, благодаря чему мотоблок приобретает черты гусеничного минитрактора, пусть и с не такими внушительными рабочими характеристиками. Технические параметры здесь такие:

  • развивает скорость порядка — 18 км в ч;
  • вес приставки в общем — 37 кг;
  • ширина — 60 см;
  • длина — 100 см;
  • высота — 34 см.

Размещает на борту одного водителя и одного пассажира. Кроме того, в продаже можно найти приставку к мотоблоку на гусеницах, которая предназначена для моделей Салют и Агат. Стоимость его колеблется от 25 до 27 тыс. руб. Данная конструкция не предусматривает присоединения водительского сиденья. Из-за этого накладываются кое-какие ограничения на функциональные особенности этого устройства. Но для езды по бездорожью и снегу такой транспорт вполне подходит.

Их особенностью является возможность управления не только двумя руками, идя за мотоблоком, но и сидя в складных санях. Последние придётся приобретать по отдельности. Если учесть, что в среднем стоимость приставки составляет около 30 тыс. руб., не считая цены складных саней, можно сказать, что самостоятельное изготовление гусениц позволяет сэкономить немало средств.

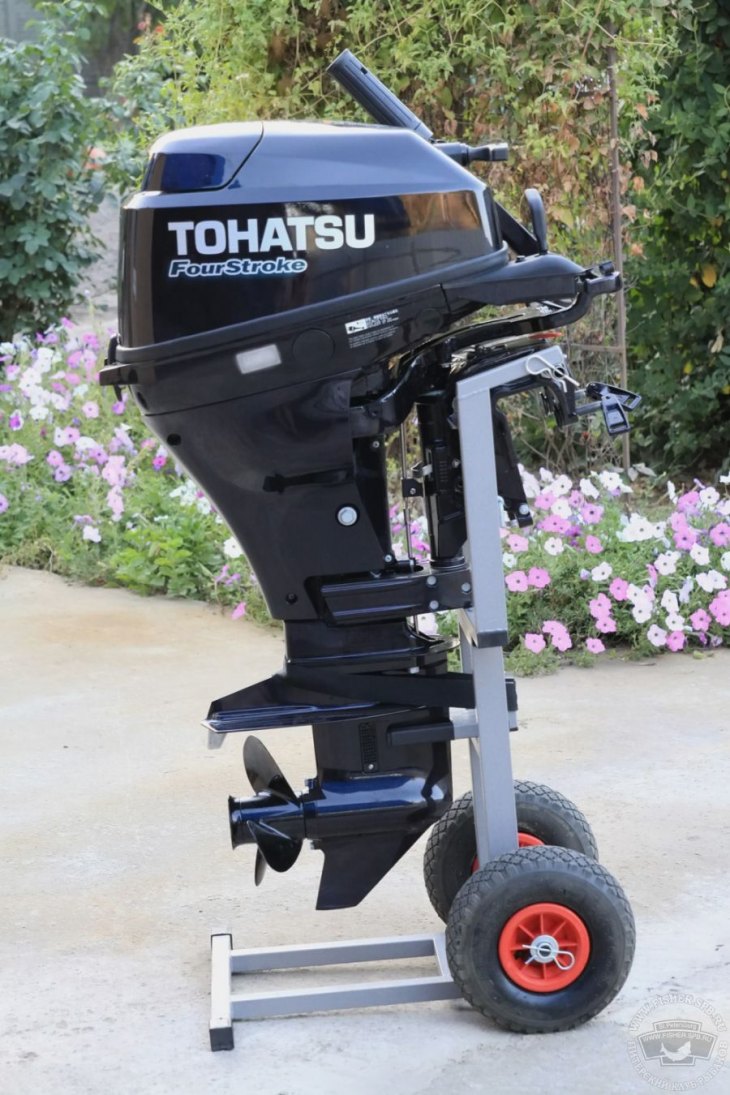

Устройство обычного мотора

Неотъемлемой частью любого лодочного мотора является румпель. За счет него производится управление устройством. В верхнем блоке модели находится маховик, который соединяется с коленчатым валом. В результате вращательное движение предается от него на винты. В нижнем блоке лодочного мотора располагается небольшая головка с подшипниками. В средней части имеется дейдвуд, который включает в себя множество элементов. Если рассматривать простую модификацию, то это поддон, редуктор, а также шток. Рядом с двигателем в устройстве располагается коннектор. Его основной задачей является контроль работы топливной системы.

5 Шкив для регулировки скорости самодельных станков и иные поделки

Коротко опишем и другие популярные хитрости, которые легко изготавливаются из отслуживших свое инструментов и ненужных вещей. Сделаем, например, шкив для любого станка, имеющегося в гараже. Материалом для его сборки может служить текстолит, металл, листы фанеры. Последний вариант самый простой:

  1. 1. Выпиливаем два круга побольше и один поменьше в фанерной заготовке. Сделанные отверстия по диаметру обязаны соответствовать сечению вала, установленного на станке.
  2. 2. Сажаем все круги на винт, используем гайку для их прочной затяжки. Вместо этого крепежа допускается применение хорошего клея. Он надежно зафиксирует все элементы в единую конструкцию.
  3. 3. Дополнительно стягиваем детали поделки шурупами.
  4. 4. Напильником или наждачкой обрабатываем самодельный шкив, наносим на него пару слоев олифы.
  5. 5. После высыхания насаживаем сделанное устройство на патрон любого мини-станка (допустим электродрели). И пользуемся инструментом в свое удовольствие, ведь теперь мы можем выбирать скорость его вращения и контролировать нагрузку на электродвигатель агрегата.

При необходимости реально сделать зубчатый шкив. Для этого достаточно прорезать в маленьком круге узкие бороздки (канальцы). Эту часть операции нужно выполнить до начала сборки шкива.

https://youtube.com/watch?v=KuZQ-_NG2aw

Если у вас есть электрический лобзик, который не используется из-за поломки держателя пилки, не нужно отправлять его на свалку. Есть небольшие хитрости, позволяющие дать инструменту вторую жизнь. На его платформе реально собрать простенький настольный электролобзик. Берем квадратик металла, впаиваем в него болт. Получаем новый держатель пилки! Припаиваем его к старому держателю.

Затем делаем стационарный рабочий стол. Берем фанерный лист, разрезаем его по размерам лобзика. К задней плоскости рабочей поверхности прикрепляем стойку из древесины (используем твердые сорта), на переднюю устанавливаем мебельные ножки. Далее монтируем рабочую конструкцию на подходящую опорную плиту. Пользуйтесь восстановленным и усовершенствованным лобзиком на здоровье.

i2life.ru

Всем доброго времени суток. Сегодня покажу вам несколько идей, что можно сделать из старой болгарки. Любой мастер или просто кто выполняет домашние мужские дела сам, сталкивался с таким – болгарка вышла из строя по каким то причинам, не может выполнять функции углошлифовальной машинки. По сути сломаться может либо редуктор, либо электромотор. Рассмотрим первый случай когда вышел из строя редуктор, но мотор исправен.

1- Сделаем из болгарки гравер своими руками. Все что нужно, разобрать редуктор и отрезать все, что уже не понадобится. В конечном итоге должно получиться что нить на подобие вот этого. Далее покупаем цанговый патрон ER11 и водружаем его на вал болгарки, предварительно сняв шестерню которая вращала редуктор.

Должна получится вот такая конструкция. В итоге получилась довольно мощная гравировальная машинка, учитывая, что мощность болгарки редко когда ниже 500вт, а продаваемые в магазинах граверы в основном от 130 до 200 вт. 2-теперь, все же рассмотрим такой случай, что УШМ не вышла из строя, а просто стала не нужна, либо у редуктора появился большой люфт и пилить ей стало невозможно. Сделаем из нее для начала гравер. На этот раз нужно будет докупить гибкий вал в ближайшем магазине электротехники. Стоят они не дорого. Вот как он выглядит. Следующий этап будет сложно описать в двух словах, по этому просто скажу, что нужно будет совместить его и болгарку с помощью небольших ухищрений, так как форма болгарок разная – нету какого то определенного метода. Возможно, потребуется сварочный аппарат. Возможно сможете это сделать с помощью эпоксидной смолы. Отлив нужные детали для закрепления гибкого вала. 3-Что можно еще сделать из болгарки это электротриммер! Все что нам понадобится – диск по дереву, тяпка и немного скотча. Закрепляем диск в УШМ, далее крепим ее на тяпке – чтоб не болталась с помощью скотча. Все!! Готово!! Вот что примерно должно получиться. 4-Следующая идея, можно соорудить токарный станок по дереву. Все, что нам понадобится купить – это патрон от дрели, остальные детали наверняка лежат грузом в гараже или дома. На данном снимке, конструкция из металла и для ее сооружения потребуется много времени. Советую сделать то же самое но из дерева. Выйдет дешевле и легче. 5-Сделать из болгарки – отрезной станок. Все что понадобится пара досок, дверной шарнир и саморезы. Вот, что должно получиться. Подробнее про это можно посмотреть вот в этой — Статье

Создание полезных приспособлений для гаража своими руками

Чтобы осуществлять ремонтные и сервисные работы, потребуется соорудить смотровую яму в гараже своими руками, размеры которой будут соответствовать габаритам авто, а также верстак для удобной работы, плюс снабдить помещение станками.

Основной набор инструментов и материалов для создания самодельного верстака для гаража включает:

  • доски и деревянные бруски;
  • крепежные элементы и стяжки;
  • рубанок и другие инструменты для обработки дерева;
  • лакирующий и столярный клеевые составы;
  • наждачную бумагу и олифу.

Пример размещения в гараже полезных приспособлений: 1 — верстак с ручными станками, 2 — стеллажи и шкафы, 3 — стол для проведения различных ремонтных работ, 4 — полка для хранения шин, 5 — смотровая яма

Технология изготовления верстака в гараже своими руками: фото, чертежи

Верстак состоит из столешницы и подстолья, а также нескольких устройств зажимного типа. Высоту верстака в гараже следует подбирать с учетом собственного роста. Можно взять в качестве ориентира высоту кухонного стола в доме, за которым удобно работать. Обязательно составьте для создания верстака для гаража своими руками чертежи.

Обустройство гаража: как сделать верстак в помещении:

Этап работыДетали, размер в смТип крепления
Сборка столешницы20 досок (5х10х200) с пазами 2,5х2,5 в 5-ом и 16-ом элементе (шаг 25)Клеевой состав металлические стяжки
Сушка
Изготовление ножек (4 шт.)Брусок (10х10х80) с пазами под кронштейны на передних опорахКронштейны
Сборка основания подстольяРамы (2 шт.) из досок (5х10)Соединение «в шип» на глубину 2,5 см и болты
Фиксация боковых и задних опорных стенокПлиты ДСП (толщина 10 мм)Шурупы
Фиксация столешницы к верхней рамеБолты

Заключительная обработка предполагает пропитку готового изделия олифой и вскрытие лаком.

Рекомендации по созданию смотровой ямы в гараже своими руками

Не существует определенных размеров смотровой ямы в гараже. В качестве основы берутся габариты автомобиля.

Как сделать смотровую яму в гараж с оптимальными параметрами:

Ширина подбирается с тем расчетом, чтобы внутри было достаточно места для работы. Размер ограничен расстоянием, на которое посажены колеса авто. Каждое колесо нуждается в небольшой площади для выполнения маневров. Средняя ширина ямы составляет 0,8 м. Длина ямы ограничивается длиной машины. К этому показателю следует добавить 1 м. Для расчета глубины используется рост владельца гаража. К нему прибавляется еще 10-15 см.

Как правильно сделать смотровую яму в гараж с использованием разных материалов:

МатериалТолщина стенок, см
Керамический кирпич12-25
Бетон15
Строительные блоки20

Котлован вырывается с учетом оптимальной ширины ямы, материала, выбранного для стенок, а также толщины гидроизоляционного слоя. Этапы создания ямы:

  • разметка;
  • строительство котлована;
  • обустройство котлована;
  • строительство стен;
  • прокладка освещения.

Для гидроизоляции стен применяется специализированная гидрофобная пропитка.

Схема обустройства смотровой ямы: 1 — стенки из пеноблоков, 2 — гидроизоляция, 3 — бутовая кладка. 4 — уголок размером 50х50х4 мм

Изготовление пресса для гаража своими руками

Для создания пресса следует изготовить из 4 отрезков металлических труб каркас размером 178х80 см. Эти элементы соединяются методом сварки. В работе рекомендуется руководствоваться чертежами, заранее подобранными или составленными. После этого нужно установить:

  • фиксатор;
  • съемный упор;
  • бутылочный домкрат (гидравлический).

Можно использовать для рассмотрения подробной технологии создания полезных приспособлений для гаража своими руками видео-материалы. Такие наглядные рекомендации помогают сориентироваться в размерах, освоить пошаговые инструкции и представить, какой внешний вид должна иметь готовая конструкция.

Схема изготовления гидравлического пресса: 1 — верхняя силовая платформа, 2 — гайки, 3 — нижняя платформа, 4 — шпильки диаметром 30 мм, 5 — нижняя резьба шпилек, 6 — гидравлический домкрат бутылочного типа; 7 — основание толщиной 20 мм

Обустройство гаража можно сделать собственными руками. На этом список полезных приспособлений не заканчивается. Его всегда можно дополнить любыми интересными идеями. Главное, чтобы гараж полностью соответствовал личным требованиям в отношении комфорта и удобства.

https://youtube.com/watch?v=D1BKvgCBg8Q

Краткий экскурс в историю

Идея использовать в качестве привода велосипеда электрический двигатель витала в умах изобретателей давно. Основным препятствием к реализации этой идеи было отсутствие аккумуляторных батарей, которые при достаточной электрической емкости, напряжении и отдаваемом в нагрузку токе, имели незначительные габаритные размеры и массу.

Толчком к интенсификации работ по созданию велосипедов с электроприводом стало широкое распространение литий-ионных и литий-полимерных щелочных аккумуляторов, которые при незначительных размерно-массовых показателях имеют высокие электротехнические характеристики и срок службы, позволяющий длительное время повторять циклы заряда-разряда без потери параметров качества. Сегодня различные образцы этих аккумуляторных батарей нашли самое широкое распространение в аккумуляторном электроинструменте.

Китайские производители первыми освоили не только массовый выпуск электровелосипедов, но и начали производство широкого ассортимента комплектующих, запасных частей и приспособлений, позволяющих превратить обычный велик в электровелосипед.

Как сделать мотор для лодки из триммера: способы и советы

#1

Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.

#2

Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.

#3

Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.

#4

После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.

#5

На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.

Как защитить мотор

К сожалению на 7 фунтов под килем сложно рассчитывать на всей площади водоёма. Потому в случае необходимости делаем защиту лодочного мотора своими руками.

  • В первую очередь думаем о жизнестойкости винта, поскольку даже минимальное повреждение лопасти способно вывести из строя узел либо привести к значительному разрушению.
  • На основе всех факторов многие компании выпустили качественную защиту для винта.
  • Но американский производитель Macs Prop Savers предложил отличное качество за умеренные деньги.
  • Потому его продукция стала очень популярной.

Такой подход отлично предохраняет гребной винт от фатальных ударов о подводные препятствия и дно. Благодаря оптимальной площади изделия гарантируется увеличение динамики во время движения по мелким волнам, поскольку компенсируется вибрация судна.

Винт снабжённый данной защитой не боится водорослей, потерянных рыболовных сетей, лески, снасти либо встречающихся веток. Благодаря 4 типовым размерам можно установить на разные виды мотора.

Быстрая сборка мотора для лодки с использованием бензопилы

Использование двигателя от бензопилы для изготовления лодочного мотора является весьма эффективным решением. Сначала, на этапе ее разборки, требуется вытащить шину и насос, подающий масло на цепь, рычаг, позволяющий регулировать скорость и бензобак (не подойдет из-за конструкции мотора).

С использованием материала текстолита необходимо изготовить место крепления для основной части двигателя, в которой будет находиться стартер и весь механизм сцепления, к другой части двигателя (такая конструкция позволит сделать работу двигателя наиболее эффективной).

В самую нижнюю часть всей конструкции необходимо вставить путем пресса втулку из стали, которая будет крепиться к дейдвуду. Дейдвуд будет изготовлен из весла для надувной лодки (стоит дешево), которое сделано из дюралюминия. Муфта, отвечающая за сцепление, должна присоединяться через специальный вал к редуктору.

Редуктор можно изготовить из составляющих частей шлифовальной машинки. Заполняется он маслом, используемым для смазки трансмиссии автомобиля. Крепление конструкции все так же осуществляет струбцина или тиски. Руль, осуществляющий маневры, можно сделать из дюралюминиевой трубы (оставшейся части весла).

За ручку газа, как и в случае с триммером может выступать скоростник от велосипеда. Винт, как основная часть мотора, может быть изготовлен так же, как и в случае с триммером, с использованием дюралюминия. При этом расчеты, проводимые для выяснения размеров винта, остаются такими же.

Что нам понадобится?

Чтобы создать мотор для лодки, необходимо подготовить следующие элементы:

  • шуруповерт, дрель либо автоаккумулятор 12 V;
  • понижающий редуктор;
  • рейки для закрепления;
  • профиль 20*20 мм для монтажа двигателя;
  • для сооружения штанги необходима труба диаметром в 20 мм;
  • болгарка;
  • металлические листы – для винта;
  • ножницы;
  • металлический прут для изготовления вала;
  • углошлифовальная машина;
  • саморезы.

В триммерах вместо бобины ставят гребной винт. Иногда делают доработку мотокультиватора путём установки вместо фрез, самостоятельно сделанных лопастей.

В одной плоскости с валом уславливаются алюминиевые лопасти. Они должны быть перпендикулярными движению лодки. Лопасти крепятся к корпусу.

Часто рекомендуют делать мотор для лодки из газонокосилки, поскольку этот аппарат имеет такие характеристики, которые нуждаются в минимальной доработке. Конструкция косилки очень схожа с устройством заводского мотора, что наглядно показывают чертежи лодочного мотора.

Это сэкономит большой объём горючего. Кроме этого, такой двигатель может быть 4-тактным. Во всех ручных газонокосилках применяется полупрозрачный или пластиковый бак, дающий возможность постоянно отслеживать объём горючего.

Для доработки понадобятся:

  • триммер;
  • дюралюминий – 10*30 см, толщиной 2 мм – для винта;
  • сварочный аппарат (желательно полуавтомат);
  • тиски для закрепления двигателя.

Вырезается винт с использованием зубила и болгарки. Кромки нужно обработать напильником. Лопасти винта, как правило, делают изогнутыми примерно на 10 мм. Насадка винта осуществляется на место головки триммера.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Как рассчитать параметры


Устройство гребного винта.

Первое, на что следует обратить внимание при расчете мощности двигателя, это перевод единиц измерения из одной системы в другую. Часто при расчете мощности силовой установки на лодках используют лошадиные силы, а мощность всех электродвигателей указывается в ваттах

Для перевода ватт в л.с. следует помнить, что 1 кВт = 1,36 л.с. или 0,74 кВт = 1 л.с.

Для расчета мощности следует обратиться к ГОСТ 19105-79. Чтобы рассчитать мощность, следует измерить длину ватерлинии, килеватость, высоту борта и максимально возможную массу лодки (масса лодки + масса всех пассажиров + масса двигателя, блоков питания + масса оборудования и снаряжения). Для большинства лодок подойдет формула 1 л.с. на 25 кг массы. Для лодок-плоскодонок, ПВХ и глиссирующих, формула расчета – 1 л.с. на 35 кг массы. Для примера рассмотрим вариант с двухместной лодкой из ПВХ.

Масса лодки составляет порядка 25 кг. Вес 2 взрослых человек: 80х2 = 160 кг. Масса мотора, аккумуляторов около 20 кг. Кроме того, вес снаряжения порядка 15 кг. В итоге имеется: 25 + 160 + 20 + 15 = 220 кг. Мощность мотора равна 220/35 = 6,3 л.с. Переведем лошадиные силы в ватты: 6,3*0,74 = 4,66 кВт.

Ёмкость аккумуляторной батареи рассчитывается по формуле: P/(Uх0,7), где 0,7 – коэффициент заряда батареи (т.к. зарядить батарею на 100% не получится). Собственно, для 5 кВт и 12 вольт питания требуется 5000/(12х0,7) = 595 А*ч. Округлим до 600. Этот аккумулятор обеспечит работу движка в течение 1 часа. Если нет аккумулятора такой емкости, то можно взять 2 по 300 А*ч, 3 по 200 А*ч или 6 по 100 А*ч и соединить их параллельно. Если требуется обеспечить работу двигателя на более длительное время, то полученные ампер-часы умножаем на количество рабочих часов.

2 План переделки мотоблока в снегоход

В первую очередь нужно продумать, как будет выглядеть ваш будущий «монстр», и перенести свои мысли на чистый лист бумаги. Если с черчением у вас проблем нет, то мысли можно изобразить в виде чертежей – это будет наилучшим вариантом, так как снижается риск ошибиться в расчетах. Также не лишним будет сделать макет, в качестве материала можно взять, например, картон.

Затем составьте список необходимых деталей и инструментов, которые пригодятся вам в реализации задуманного. Докупите недостающие запчасти. Убедившись, что все необходимое у вас в наличии, можете приступать к следующему шагу.

2.1 Этапы сборки

В целом сборку снегохода из мотоблока можно поделить на несколько этапов. Однако универсального плана нет, и каждый может выполнять работу в той последовательности, в которой ему более всего удобно.

сборка рамы снегохода

Большинство конструкторов-любителей действуют в такой последовательности:

Изготовление рамы:

• подготавливаются прочные трубы. Наиболее подходящий вариант – рама мотоцикла;
• посредством трубогиба создается желаемая форма;
• точечной сваркой проводится соединение труб.

Монтирование деталей:

• неразрывным швом закрываются все имеющиеся стыки;
• к раме приваривается кронштейн, на который крепится силовой агрегат (мотоблок);
• устанавливается сам мотоблок;
• установка сидения и других деталей (полозья, рулевые колонки, амортизаторы и прочие).

Особое внимание следует уделить точности расчета размеров деталей. Это нужно сделать, чтобы не пришлось в итоге разбирать и переделывать свое детище из-за неправильно вымеренной длины какой-нибудь трубы, к примеру. Снегоходная приставка должна выполняться строго по выбранному чертежу

Снегоходная приставка должна выполняться строго по выбранному чертежу.

2.2 Особенности сборки снегохода из мотоблока

Одной из основных особенностей и проблем, возникающих при сборке снегохода, можно назвать вопрос с гусеничной ходовой частью.

Некоторые мастера изготавливают гусеницы самостоятельно. Те, кому это не под силу, идут в специализированные торговые точки и покупают готовые заводские изделия. Зачастую можно встретить самодельный снегоход с половиной гусеницы серии Буран. В таком случае вес всей ходовой части, вместе с двигателем, равняется 20-30 кг.

Второй по значимости особенностью можно назвать реализацию ведомой части снегохода, которая крепится к мотоблоку. В качестве места для пассажиров и багажа можно использовать практически все, что приходит на ум. Например, можно установить на раму старое кресло или табурет. Можно и вовсе прикрепить к мотоблоку обычные сани, такие варианты также были замечены. А можно оборудовать раму несколькими сидениями, а к задней части прикрепить сани, которые будут играть роль багажника.

Варианты сидений для снегоходов

Третьей особенностью являются лыжи. В случае установки саней вам, вероятней всего, не придется возиться с подбором нужно размера лыжней и их конструкцией

Но, если лыжни вы собираетесь делать своими руками, то рекомендуем обратить внимание, что пластмассовые лыжи будут плохо сцепляться со снежной поверхностью, поэтому выбор материала должен быть продуманным. Также не поленитесь установить на них подрезы из металлического прута. Оптимальная толщина прута 8 мм в диаметре

Оптимальная толщина прута 8 мм в диаметре.

Также стоит отметить, что готовый снегоход, который вы сделали из мотоблока, будет неполноценным, если не дополнить его амортизаторами. Хоть это и не самая важная деталь, все же, улучшить качество езды и прибавить немного комфорта она способна. Хорошим вариантом здесь являются амортизаторы, которые ранее были установлены на рамах старых мотоциклов. Но для лучшего эффекта рекомендуется сделать такую конструкцию, которая позволит установить новые амортизаторы.

2.3 Рекомендации по эксплуатации снегохода

Невзирая, что никто не обязывает вас регистрировать самодельный снегоход из мотоблока, правило дорожного движения соблюдать все же стоит. По меньшей мере, не садитесь за руль в нетрезвом состоянии, не ездите на максимальных скоростях и старайтесь избегать опасных переездов (например, замерзших водоемов).

Самые успешные умельцы собирали таких самодельных «зверей», которые разгонялись до 70 км, а часть из них и вовсе могла рвануть до 80 км, но это были машины профессионалов. Однако среднестатистический самодельный снегоход развивает скорость 25-30 км/ч.
