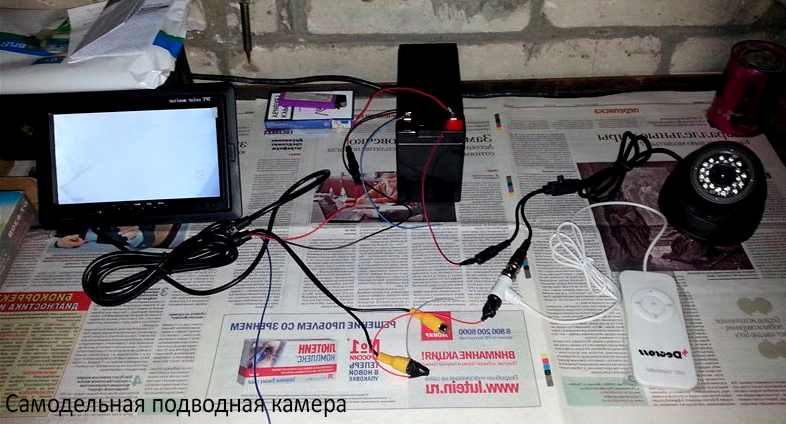

Подводная видеокамера для рыбалки своими руками

Приступаем к сборке

В качестве герметичного бокса для камеры подойдет обыкновенная пластиковая пищевая емкость с закручивающейся крышкой. В емкости вырезаем отверстие для камеры.

Сажам камеру на клей, а потом заделываем по контуру герметиком, также закрепляем внутри свинцовые грузила для веса. Внутри емкости сверху над камерой устанавливается пластинка с закрепленными на ней лампочками подсветки (не забудьте поставить на них резистор для того, чтобы они не перегревались от избыточного напряжения).

Все устройства подключается к слаботочному кабелю питания, одна жила которого будет выделена под передачу видеосигнала.

Закрепляем провода внутри на герметик, а оставшееся пустое пространство заполняем пенополиуретаном. Потом останется лишь пропустить провода от устройств в отверстие на крышке и закрутить саму крышку, обильно смазав ее резьбу герметиком, которым смазывается и отверстие под провод на крышке.

Дальше дело за малым. Останется подключить питающую жилу кабеля к преобразователю на 12 V, а жилу для видеосигнала соединить с «тюльпаном», который подключается к телевизору или дисплею. Камера для подледной рыбалки готова.

Подробная инструкция по сборке

Подготовить экран телевизора

Он должен исправно работать без сбоев.

Настроить камеру и осторожно вложить ее в пластиковую тару. Чтобы она не болталась там, под нее можно подложить какой-то мягкий материал

Сверху пластика пробить отверстие и вывести соединительный провод.

Растопить свинец и залить им небольшие длинные формы. Остудить. Получившиеся грузики положить на дно пластиковой емкости.

С одной стороны емкости (желательно сверху) пробить несколько отверстий для световых лампочек. Туда же их и вставить. Тщательно смазать клеем и заклеить изолентой, чтобы воде не поступала туда
Провода от лампочек осторожно спаять в схему, которую нужно соединить с кабелем камеры.

Очень важно, чтобы сама камера была правильно расположена в пластиковой емкости. Она должна смотреть прямо перед собой и передавать четкое изображение
Перед ее окончательной герметизацией это все нужно проверить на экране телевизора. Также, стоит позаботиться о зарядке устройства. Для этого нужно вывести провод наружу и соединить его с аккумулятором. То же самое необходимо сделать и с кабелем телевизора.

После этого уже можно герметично запаковать пластик, залепив его изолентой и герметиком. Сверху так же можно дополнительно смазать супер клеем.

Для того, чтобы отображающее устройство было проще опускать в воду, к его защитному корпусу нужно приделать длинный ремень или же плотную веревку. Таким образом, рыбак самостоятельно сможет контролировать глубину погружения в воду.

Что же касается машинного аккумулятора, то он должен быть полностью заряжен, ведь рыбак никогда не знает, на сколько может продлиться процесс вылова рыбы, ведь если последняя начнет активно клевать, то он наверняка захочет остаться подольше на рыбалке, поэтому нужно, чтобы аккумулятор не подвел его в самый нужный момент.

Выбор подводной видеокамеры

Приборы состоят из объектива, подсветки, кабеля и специального монитора. Производители скрывают объектив для съемки в герметичном корпусе, а подсветку делают с инфракрасным излучением, которое анализирует пространство даже в темноте. Видеоудочки оснащают прочным кабелем, длина которого иногда достигает 30 метров, а для намотки ставят специальный прибор.

При выборе подводной камеры для рыбалки смотрят на следующие параметры:

  • Чувствительность матрицы. Именно это влияет на качество съемки, если рыбалка проходит в не очень чистом месте. Чем выше этот показатель, тем четче картинка.
  • Подсветка. Для съемки не стоит брать прибор, у которого просто самое сильное освещение, поскольку это отпугивает рыбу. Продавцы считают, что лучшие камеры для рыбалки имеют функцию настройки этого параметра. Подсветку регулируют в зависимости от ситуации и потребностей.
  • Глубина. Людям, которые предпочитают крупные водоемы и реки не подойдет кабель всего на 750 см, здесь многое зависит от условий рыбалки. Помимо длины основного шнура оценивают его крепость и устойчивость к влаге.
  • Угол обзора. Здесь есть фишка, которую знают не все рыбаки: чем шире угол обзора, тем хуже становится качество картинки. Поэтому выбирают гаджет, в котором характеристики сбалансированы.
  • Запись. Недорогие модели для зимней рыбалки, например, которые продаются на Алиэкспресс, способны только показывать картинку, а вот функции записи там нет. Она помогает проанализировать свои действия и понять, что в конкретный момент пошло не так.

Поэтапная сборка подводной видеокамеры

Опробовать на работоспособность маленький телевизор в режиме отображения видеоинформации с видеокамеры. Никаких сбоев в работе не должно быть.
Опробовать работу видеокамеры вместе с телевизором. Если картинка четкая и устойчивая, то видеокамеру помещают в пластиковую емкость. Причем, необходимо проследить, чтобы она хорошо фиксировалась. В определенном месте делаются отверстия и через них протягиваются провода.
Из свинца поделать грузы определенной формы и поместить внутрь пластиковой емкости.
В нужном месте проделать отверстия для лампочек подсветки, после чего их туда и поместить. Лампочки уже должны быть соединены с проводами. Места, откуда выходят провода тщательно заделывают клеем и изолируют. Это нужно для того, чтобы внутрь не проникла вода

Провода от лампочек соединяют с кабелем камеры.
Очень важно правильно расположить видеокамеру. Она должна смотреть вперед, то есть располагаться горизонтально и передавать на экран телевизора четкую картинку

В этом нужно убедиться перед процессом ее герметизации. При этом, нужно проконтролировать, чтобы к видеокамере подходили все провода, в том числе и от источника питания, а также для обеспечения зарядки устройства.
Если все работает правильно и все элементы установлены, приступают к процессу герметизации. На сегодняшний день, наилучшим герметиком является силикон или же специальные герметики. Очень важно, чтобы герметизация была идеальной.
Чтобы подводную видеокамеру, для рыбалки было легче и удобнее опускать в лунку (ну не за провода же), нужно предусмотреть крепление прочной, лучше искусственной веревки, которая не боится воды
Это даст возможность опускать видеоустройство на нужную глубину.
Особое внимание следует уделить зарядке аккумулятора. Его нужно всегда держать заряженным и заряжать его сразу же после приезда с рыбалки, иначе он может подвести в самый неподходящий момент.

Собираем видеосъёмочный комплект

Испытать способность телевизора отображать подводный мир из идеального пластикового бокса. Лучше склеить его из стекла, в крайнем случае, из плексигласа: полимеры не слишком прозрачны.

В боксе расположите диодные лампочки-софиты. От них провода соединены с кабелем, отходящим на лёд.

Камера для зимней рыбалки своими руками обычно располагается только горизонтально и отражает панораму, в отличие от такой же в руках подводника, снимающего флору и фауну любой глубинной акватории.

Заряжать аккумулятор надо после каждой съёмки.

Крепеж для бокса с видеокамерой должен быть тонкий и крепкий, лучше синтетическая верёвка, не расслаивающаяся водой.

На фото камеры для рыбалки, сделанной своими руками, отразите все этапы изготовления подводного снаряжения, в том числе и на льду у лунки.

Выбор устройства для съёмки

Хорошее изображение в водоёме и обзор пространства можно получить лишь в том случае, если приобрести более качественную камеру

При выборе важно обращать внимание на следующие параметры:

показатель чувствительности. Чем выше параметр чувствительности устройства, тем лучше будет общее изображение на экранах. При применении камеры с низким показателем чувствительности, изображение на мониторе будет мутным, расплывчатым, в нём будет очень сложно рассмотреть даже минимальное движение; наличие специальной подсветки

При использовании подводной камеры для водоёмов, где показатель освещённости низок, важно помнить о наличии специальной встроенной в камеру подсветки, которая поможет обеспечить более качественное изображение. Но это не значит, что света должно быть слишком много. Яркость лишь отпугивает подводных жителей; глубина погрузки в воду

Чаще всего рыбаки используют камеры со средним показателем погружения под воду. Чем больше глубина погружения, тем сильнее давление приходится на прибор. Это значит, что требования к гидроизоляции прибора будут только повышаться; угол обзора. Подводные камеры, которые отличаются большим углом видимости, передают на монитор плохую картинку. Чаще всего для зимней рыбалки используют видеокамеры с несколькими объективами с небольшим углом обзора;

Яркость лишь отпугивает подводных жителей; глубина погрузки в воду. Чаще всего рыбаки используют камеры со средним показателем погружения под воду. Чем больше глубина погружения, тем сильнее давление приходится на прибор. Это значит, что требования к гидроизоляции прибора будут только повышаться; угол обзора. Подводные камеры, которые отличаются большим углом видимости, передают на монитор плохую картинку. Чаще всего для зимней рыбалки используют видеокамеры с несколькими объективами с небольшим углом обзора;

особенности мониторинга

Важно, чтобы общие размеры картинки при её увеличении продолжали оставаться чёткими. Чаще всего такая особенность зависит от производителя, который добавляет в своё устройство дополнительный функционал; известность прибора

Чаще всего, чем известнее производитель, тем лучше продукцию он выпускает. Но важно помнить то, что эти параметры зависят друг от друга. Сегодня многие производители в погоне за получением денег пытаются отправлять на продажу устройства, которые выпускают в течение десяти лет более известные фирмы. К примеру, китайские производители, которые копируют разные всемирно известные устройства. Хотя они сильно отличаются от брендовых приборов по качеству и показателю надёжности. У хорошего изделия при себе всегда должен быть специальный сертификат качества. Если его в наличии нет, то скорее всего покупателю предлагают подделку; размер модели. Камера для рыбной ловли не отличается крупными размерами. В диаметре она может доходить до тринадцати сантиметров. Видеокамера должна свободно входить в отверстие, а также быстро из него доставаться. Если учесть, что она может быть включена в специальный бокс, то нетрудно догадаться, каких оптимальных размеров она должна быть. При приобретении модели важно в обязательном порядке проверить её показатель работоспособности и замерить объём.

Возможности и требования

Хорошая чувствительная видеокамера передаст четкую картинку, в то время как малочувствительные варианты дадут расплывчатые и мутные очертания, которые будет трудно рассмотреть.

Чаще выбирают видеокамеры, имеющие небольшой угол обзора и два объектива. Модели с широким углом обзора не подходят для подводного использования из-за плохого качества картинки. Необходимо убедиться, что выбранная видеокамера имеет светочувствительную матрицу, противотуманную защиту, функцию ночного видения и функцию настройки контрастности.

Наличие подсветки обязательно предусматривается в конструкции, но освещение не должно быть чрезмерным, чтобы не распугать рыбу. Для подводного наблюдения используются ультрафиолетовые диоды. Необходимо защитить осветительную систему от перегрева и перегорания, для чего в схеме предусматривается использование резисторов. Также можно приобрести камеру со встроенными светодиодами.

Хороший телеэкран также имеет большое значение: четкая картинка — главное при создании самодельной конструкции. Монитор должен давать качественное изображение подводного процесса

С этой целью широко применяются портативные телевизоры, при покупке которых нужно обратить внимание на фирмы знакомых производителей, чтобы не приобрести плохую подделку. Также применяются планшеты и смартфоны. Перед тем, как монтировать подводную камеру, следует рассмотреть ее возможности:

Перед тем, как монтировать подводную камеру, следует рассмотреть ее возможности:

  • с помощью камеры будет видно поведение рыбы;
  • можно посмотреть, как рыба реагирует на наживку;
  • устройство помогает увидеть подводную жизнь.

Кроме того, камера оснащена такими параметрами, как:

  • светочувствительная матрица;
  • имеет защиту от тумана;
  • настраивает контрастность участка;
  • функция ночного видения.

Лучшие подводные камеры для рыбалки средней ценовой категории

Устройства подобного типа стоят более 10 тыс. руб. Они улучшены дополнительными функциями, оборудованы мониторами с высоким разрешением, что увеличивает радиус и дальность обзора. При использовании прибора рыбак может просматривать большой участок, не вращая его. Карты памяти в комплекте обладают расширенным объемом, поэтому хранят больше информации. Лидирующие позиции по характеристикам среди 10 тестируемых моделей в этой категории заняли 4 номинанта.

Фишка 703

Диагональ цветного TFT дисплея увеличена до 7 дюймов, разрешение – 800х480 пикселей. Использовать для рыбалки ее можно в любое время года, диапазон рабочей температуры – от -20 до +60 С. Емкость литий-ионного аккумулятора позволяет работать без подзарядки до 8-10 ч. В комплект входит солнцезащитный козырек. Подсветка состоит из 12 инфракрасных светодиодов, поэтому проблемы с изображением в мутной воде не возникают. В комплект входит набор креплений, кейс для транспортировки, карта памяти, зарядное устройство. Цена выше, чем у других номинантов топа.

Достоинства

  • Возможность использования в качестве фотоаппарата или видеокамеры;
  • Большой угол и дальность обзора;
  • Регулировка контрастности и яркости;
  • Отсутствие необходимости вращения камеры для лучшего осмотра территории;
  • Кабель усилен кевларовыми нитями, выдерживает до 40 кг нагрузки.

Недостатки

  • Невысокий уровень яркости;
  • Малая длина кабеля.

Большинство отзывов о подводной камере для рыбалки положительные. Эксперты подтверждают надежность и высококачественную сборку устройства. Все пользователи отмечают простоту и удобство использования прибора, получения хорошего угла обзора без дополнительных усилий.

Лучшие виброхвосты

Профи-кейс 15 DVR

В плане технических характеристик номинант рейтинга практически не уступает модели «Фишка 703». Их параметры диагонали и разрешения дисплея, диапазона рабочей температуры, длины кабеля, количества светодиодов, емкости аккумулятора идентичны. К плюсам покупки относят сапфировое стекло камеры. В комплект входит металлический кейс для транспортировки, зажимы, кронштейн, карта памяти.

Достоинства

  • 3 уровня регулировки яркости;
  • Низкая цена;
  • Возможность увеличения объема накопителя до 32 Гб;
  • Эксплуатация в любое время года.

Недостатки

  • Короткий кабель;
  • Вес комплекта – около 2 кг.

По отзывам пользователей, цена модели соответствует ее качеству и функционалу. К минусам относят тяжесть транспортировки камеры в кейсе и малый угол обзора, который составляет всего 92 градуса. Зато прочный материал стекла камеры повышает ее надежность в несколько раз.

Rivotek LQ-3505T

Компактная камера с хорошим углом обзора в 135 градусов. С ее помощью можно увидеть рыбу на большой глубине, определить направление движение стаи. Длины кабеля достаточно для рыбалки в пресноводных водоемах. Объектив прибора крепится к удочке. Работает устройство в температурном диапазоне от -20 до +60 С. Диагональ дисплея – 3,5 дюймов.

Достоинства

  • Высокое разрешение;
  • Длительная работа без подзарядки;
  • Небольшой вес;
  • Средняя цена.

Недостатки

  • Малая длина кабеля, а также его переломы в точке крепления к дисплею;
  • Отсутствие функции видеозаписи.

Большинство пользователей сталкиваются с внутренним обрывом проводки, что приводит к быстрой потере заряда.

Avt miniDR

Прибор оборудован дисплеем с диагональю 7 дюймов. Его разрешение в 1000 ТВЛ превышает показатель многих аналогов. Для повышения гидроизоляции камеры светодиоды в количестве 12 штук установлены отдельно. Диапазон рабочей температуры – от -20 до +60 С, емкости аккумулятора хватает на 7-10 ч. беспрерывной работы. В комплект входит прочный алюминиевый кейс, который защищает устройство от любых механических повреждений. При этом вес комплекта не превышает 1,6 кг.

Достоинства

  • Средняя цена;
  • Возможность фото- и видеосъемки;
  • Регулировка яркости, контрастности и насыщенности;
  • Компактность.

Недостатки

  • Малый угол обзора – 92 градуса;
  • Короткий кабель – 15 м.

Негативные отзывы о камере для рыбалки со стороны пользователей и экспертов не зафиксированы. Все подтверждают высокое качество изображения на дисплее, удобство и простоту использования прибора. Также предусмотрено сохранение информации на накопителе объемом 32 Гб.

Возможности и требования

Камера для подводного лова расширяет технические возможности рыбака, позволяет ему видеть, как ведет себя рыба, как она реагирует на приманку, и выработать нужную стратегию рыбалки. Но при выборе составляющих элементов нужно учесть их характеристики. Хорошая чувствительная видеокамера передаст четкую картинку, в то время как малочувствительные варианты дадут расплывчатые и мутные очертания, которые будет трудно рассмотреть.

Чаще выбирают видеокамеры, имеющие небольшой угол обзора и два объектива. Модели с широким углом обзора не подходят для подводного использования из-за плохого качества картинки. Необходимо убедиться, что выбранная видеокамера имеет светочувствительную матрицу, противотуманную защиту, функцию ночного видения и функцию настройки контрастности.

Нужно учитывать давление при использовании камеры на большой глубине, в большинстве случаев применяют видеокамеры со средней глубиной погружения. Кроме того, камера должна быть настолько маленьких размеров, чтобы вместе с герметичным корпусом легко проходить в лунку.

Наличие подсветки обязательно предусматривается в конструкции, но освещение не должно быть чрезмерным, чтобы не распугать рыбу. Для подводного наблюдения используются ультрафиолетовые диоды. Необходимо защитить осветительную систему от перегрева и перегорания, для чего в схеме предусматривается использование резисторов. Также можно приобрести камеру со встроенными светодиодами.

Хороший телеэкран также имеет большое значение: четкая картинка — главное при создании самодельной конструкции. Монитор должен давать качественное изображение подводного процесса

С этой целью широко применяются портативные телевизоры, при покупке которых нужно обратить внимание на фирмы знакомых производителей, чтобы не приобрести плохую подделку. Также применяются планшеты и смартфоны

Подводная камера для зимней рыбалки – как выбрать, правила пользования, лучшие модели

Новые технологии, основное призвание которых – облегчить жизнь человека, не обошли стороной и рыболовов. Совсем недавно приходилось часами сидеть возле водоема и гадать, есть ли здесь рыба, а сегодня, воспользовавшись подводной камерой, можно без труда найти не только рыбное местечко, но и изучить особенности поведения каждой водной обитательницы.

Перед тем, как приступить к выбору столь необходимого для рыбалки девайса, следует определиться, какому производителю и какой модели нужно отдать предпочтение. Вариантов здесь всего два: сделать широкий жест и купить китайскую камеру известной марки (чаще всего сделанную в подвальном помещении окраины Пекин) или довериться отечественным производителям.

Как самостоятельно выбрать оптимальную модель

Подводная камера для зимней рыбалки должна обладать несколькими характеристиками, на которые и следует обращать внимание, выбирая верного спутника для рыбалки. Основных параметров немало:

  • подсветка (чем больше инфракрасных диодов, тем лучше – мощность освещения в условиях недостаточной видимости играет важную роль);
  • матрица (высокая чувствительность сделает картинку на экране четкой и яркой);
  • температура (для рыбалки в зимний сезон камера должна с легкостью выдерживать даже 20-ти градусную температуру);
  • обзор (здесь все зависит от личных предпочтений – при небольшом угле улучшится изображение, но площадь покрытия довольно маленькая);
  • кабель (для небольших водоемов вполне достаточно 15 м, а вот при рыбалке в крупных озерах придется потратиться на длинный кабель, не менее 20 м).

Помимо основных характеристик есть дополнительные функции – можно приобрести камеру, которая определит глубину водоема, температуру и запишет самые волнующие моменты рыбалки.

Как правильно использовать подводную камеру для зимней рыбалки

Сложностей в использовании подводной камеры не возникнет даже у начинающих рыболовов, впервые взявших ее в руки:

Взять кабель (он находится возле корпуса устройства)

Медленно и осторожно опустить в воду камеру (идеальное расположение объектива – на 5 см ниже наживки). Выбрав нужное направление зафиксировать объектив

Подождать несколько минут, чтобы вода успокоилась.

Все, устройство полностью готово к работе, можно наслаждаться наблюдением за проделками рыбы – дисплей передаст четкое изображение.

Обзор лучших камер для подводной зимней рыбалки Язь-52

Наибольшую популярность у рыбаков, не бросающих увлекательное хобби даже зимой, приобрели подводные камеры «Язь-52», представленные несколькими моделями. Основное достоинство устройств – простота в эксплуатации и многофункциональность. Производители позаботились о том, чтобы рыбакам не пришлось в мороз заниматься чтением инструкции и экспериментами с разными приспособлениями. Все, что нужно – подключить видео, питание и наслаждаться красотами подводного мира.

Читайте Что нужно знать о зимней рыбалке на карпа

Основное отличие от предыдущей модели – увеличение мониторов (стали доступны 9-ти дюймовые экраны). Приятный сюрприз для поклонников этой марки – антибликовое покрытие, позволяющее даже в солнечную погоду детально рассмотреть картинку, и функция записи.

Специальная вставка в кейсе позволит не беспокоиться о транспортировке – повреждения устройства и комплектующих деталей полностью исключены. Диаметр камеры также претерпел изменения – теперь он всего 6 см, что особенно удобно при применении ледобуров небольшого диаметра.

Корпус также усовершенствовался, теперь он состоит из нескольких слоев алюминия и пластика. Плюсы изменения – хорошая обтекаемость устройства и отличная устойчивость при сильном течении. При необходимости можно установить небольшой груз, специально для него предусмотрено место крепления.

Производители прислушались к рекомендациям рыбаков и нанесли специальную разметку, которая поможет без труда определить глубину. Можно заказать также специальный козырек (только для этой модели), который защитит приспособление от солнечных лучей.

Язь-52 «Актив»

Уникальная портативная камера для зимней рыбалки сразу полюбилась не только новичкам, не привыкшим таскать за собой многочисленные устройства, но и профессионалам, предпочитающим компактные удобные девайсы. Несмотря на компактные размеры, камера для рыбалки в зимнюю пору сочетает в себе все функции обычных устройств.

В оригинальном корпусе расположились литий-ионная батарея и необходимая электроника, а кабель и видеокамера с легкостью переносят высокие морозы. Специальный разъем позволяет вставить SD-карту, а кнопка на корпусе – принудительно отключить ИТ-подсветку. При температуре до -25 градусов мощная батарея может работать не менее пяти часов.

Расходные материалы и комплектующие

Приобрести комплектующие можно на ближайшем радиорынке, в специализированных автомагазинах или на известной китайской торговой интернет-площадке. В последнем случае нужно учитывать время доставки и невозможность проверки качества до оплаты.

Рекомендации по выбору комплектующих:

  • Монитор. Можно взять автомобильный, с размером экрана 3,5 “. Преимущество отдается моделям с элементом крепления – площадкой.
  • Камера. Также можно использовать автомобильную, заднего вида. По умолчанию она имеет водонепроницаемый корпус, который можно улучшить за счет изготовления дополнительной коробки. Но это делается только в крайне случае, так как снижается качество изображения.
  • Шнур для подключения камеры к монитору. Его минимальная длина – 3 м. Это обыкновенный трехжильный кабель.
  • Аккумулятор. Небольшой по размерам, характеристики подбираются согласно параметрам монитора.

Средняя стоимость комплектующих – от 3000 рублей и выше. Можно взять модели б/у, но с предварительной проверкой работоспособности.

Сборка и конструирование

Сборка подводной камеры будет состоять из определённых действий:

для начала важно проверить работу небольшого телевизора в режиме отображения информации с камеры;
проверить функционирование телевизора совместно с камерой. Если изображение на экране выходит чётким и не размывается, то камеру разрешено установить в пластиковый контейнер

При этом важно проследить, чтобы она была хорошо встроена в устройство. В определённом месте проделывают специальные отверстия и через них проводят провода;
из свинца создаётся груз определённой формы, он также располагается внутри пластикового контейнера;
в определённом месте проделываются отверстия для встраивания подсвечиваемых ламп, после чего встраивают сами лампы. На лампах уже должны быть специальные провода. Места, куда выходят провода заделывают специальным клеем и изолируют. Это важно для защиты от проникновения воды. Провода от ламп совмещают совместно с кабелем видеокамеры;
важно правильно поместить камеру. Она должна смотреть вперёд, располагаться в горизонтальном положении и передавать на экран монитора хорошую картину воды. Важно проверить правильность расположения камеры до проведения герметизации. При этом нужно убедиться, что к устройству подходят все провода, включая кабель от главного источника питания. Это также поможет обеспечить устройству регулярную подзарядку;
если вся работа была проведена правильно и детали были встроены, то далее переходят к герметизации. Сегодня лучше всего для герметизации применять силикон либо специальные герметики. Герметизация в этом случае должна быть на высоком уровне;
чтобы камеру для рыбалки было комфортнее опускать в лунку, следует создать специальную крепкую верёвку, которая не боится воды
Это поможет опускать прибор на нужную глубину;
также важно уделить внимание и подзарядке аккумулятора. Прибор важно всегда держать заряженным, а также заряжать его сразу после рыбалки по приезде домой, в противном случае он может сесть в любой неподходящий момент.
Плюсы готовой модели

В покупке заводской камеры также есть определённый смысл, так как такой прибор сможет самостоятельно создать и настроить не каждый рыбак. Приобретение готового устройства в магазине обладает своими достоинствами:

  • в заводском изделии есть специальные гарантии при отказе либо возврате. Изделие можно поменять на новое либо вернуть деньги за его покупку. Если говорить о самодельном приборе, то в этом случае все намного сложнее. Фирменные разновидности, которые созданы специально для съёмки, включают в себя большое количество режимов работы;
  • готовые модели могут писать видео и после воспроизводить его повторно. Если говорить о создании устройства своими руками, то в этом случае всё будет зависеть от выбранной камеры;
  • в последнее время камеры стали всё больше распространяться среди рыбаков. Каждому интересно, какая жизнь происходит на глубине в месте созданной лунки. Чтобы понять, есть ли в выбранном месте рыба, можно применять и эхолот, но намного интереснее всё видеть своими глазами.

Если говорить о создании видеокамеры для ловли рыбы, то в этом процессе есть как достоинства, так и недостатки. К минусам можно отнести общие размеры изделия. Чаще всего заводские модели обладают небольшим размером и потребляют небольшое количество энергии. Для их нормальной работы не нужно всегда носить с собой аккумулятор, который отличается большим весом. Главная причина, почему многие рыболовы идут на создание подводных устройств — это высокая стоимость магазинных изделий.

Схемы и материалы для самодельной камеры

При изготовлении камеры для зимней рыбалки своими руками используются следующие элементы и материалы:

  • аккумулятор (источник питания 12 V);
  • телевизионный монитор или LCD-дисплей с питанием 12 V;
  • небольшая видеокамера;
  • светодиоды и резисторы для них;
  • водонепроницаемая емкость;
  • инвертор для преобразования напряжения;
  • AV-выход (тюльпан) для монитора;
  • герметичный экранированный кабель;
  • грузила из свинца;
  • изоляционные материалы (герметики, клей, изоляционная лента).

Альтернативный самодельный вариант можно изготовить из смартфона, камеры, USB и кабеля OTG в качестве фиксатора. В этой самоделке картинка передается на телефон. Ее преимущество — работа без аккумулятора, а недостаток — маленький размер изображения.

Особенности изделия

Такое устройство обладает некоторыми особенностями

Камера такая же, как простые устройства наземного типа, но для съёмки на глубине её важно оснастить дополнительной подсветкой. В противном случае на экране будет очень плохо просматриваться пространство под водой

Корпус прибора должен быть в обязательном порядке водонепроницаемого типа

Поэтому при создании прибора из смартфона очень важно продумать этот вопрос. Сегодня в магазинах можно найти приборы, которые могут длительное время находиться в водоёме

Но для смартфона важно создать специальную защиту от проникновения воды.
