Как сделать прицеп для лодки своими руками — алгоритм действий, чертежи

lemanD › Blog › Строим лодочный прицеп

Немного фото моего МЗСА 817701.001-05, процесс доработки прицепа для перевозки лодки ПВХ Касатка 365.

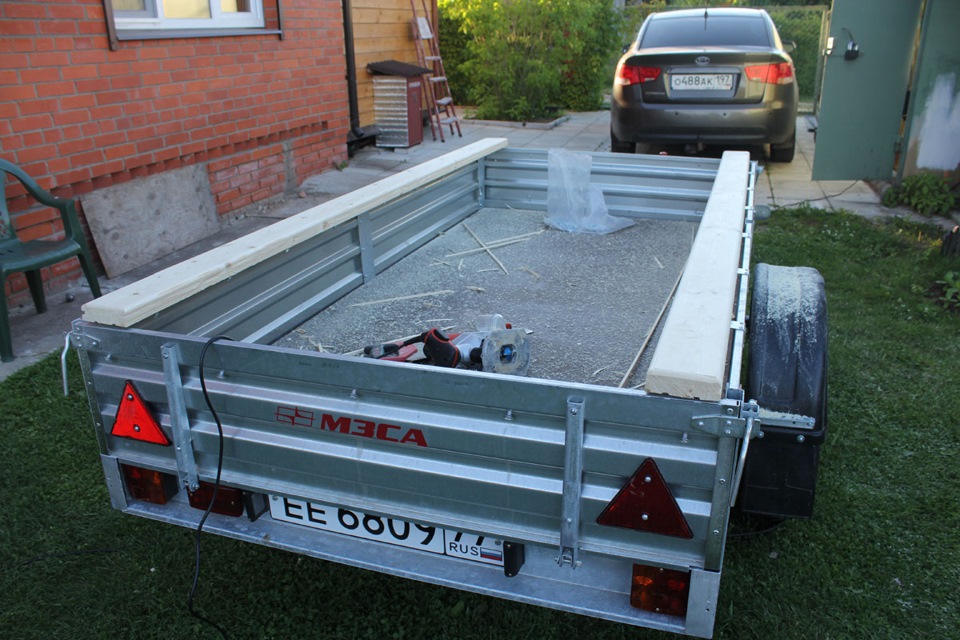

Прицеп МЗСА 817701.001-05 в варианте с тентом 110 см.

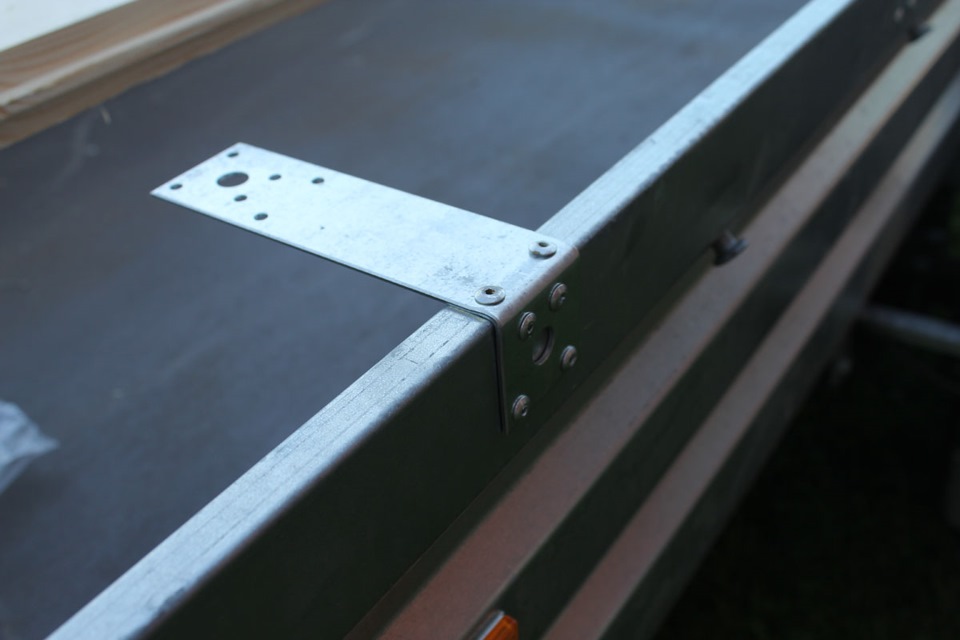

На борта крепим уголки

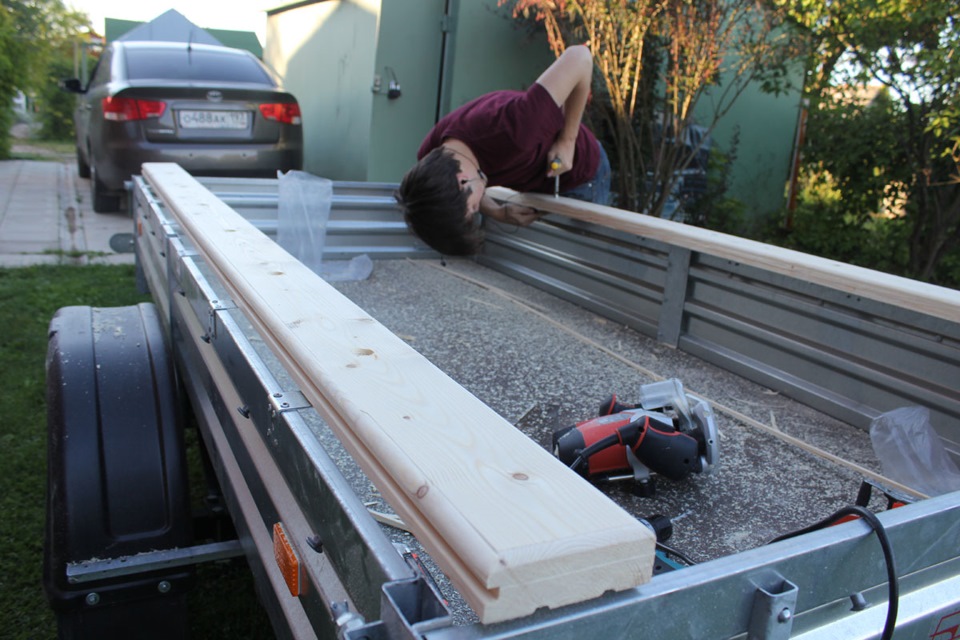

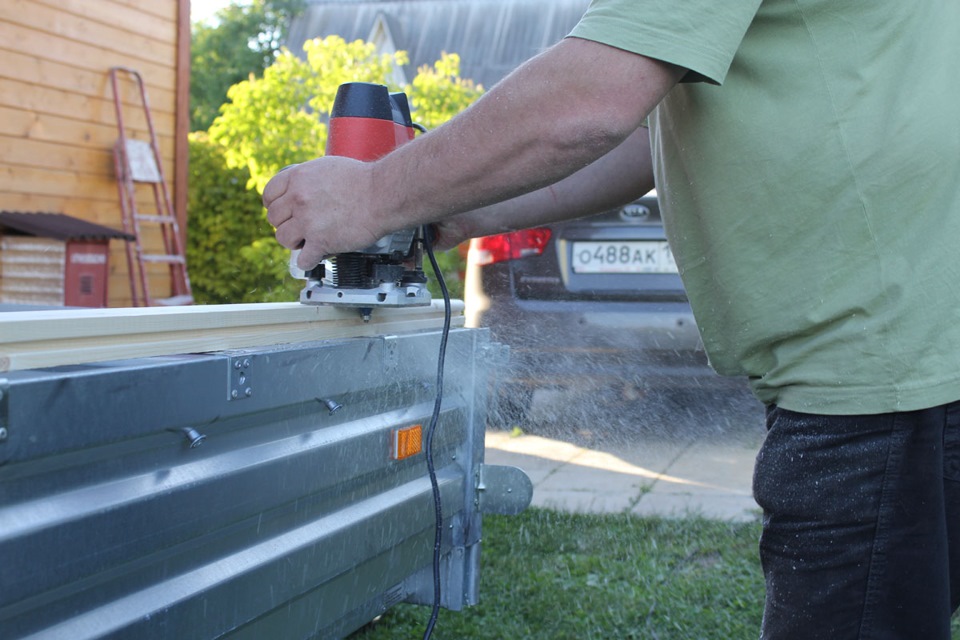

В качестве ложементов используем половую доску

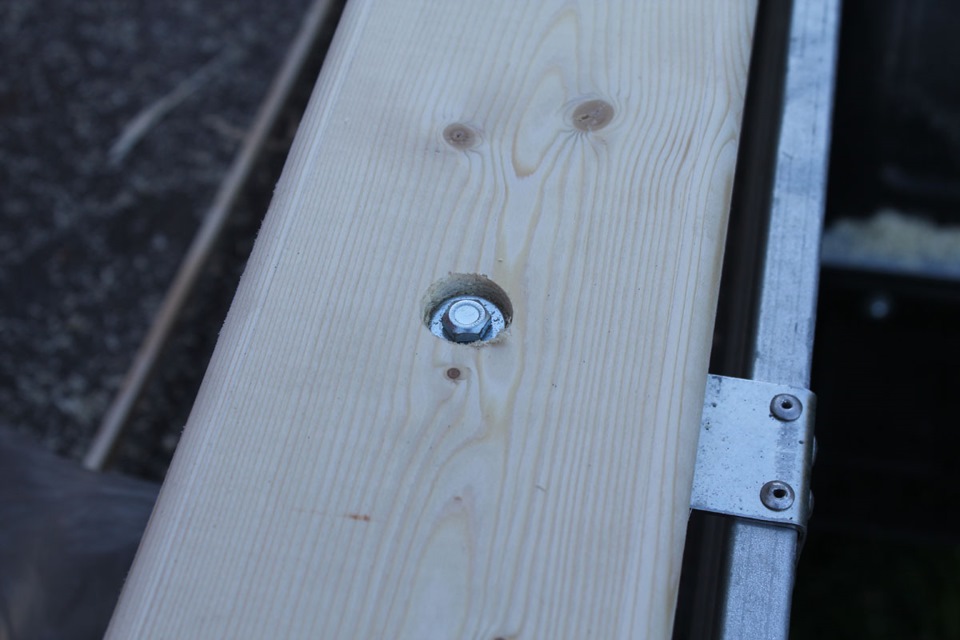

Крепим болтами к уголкам

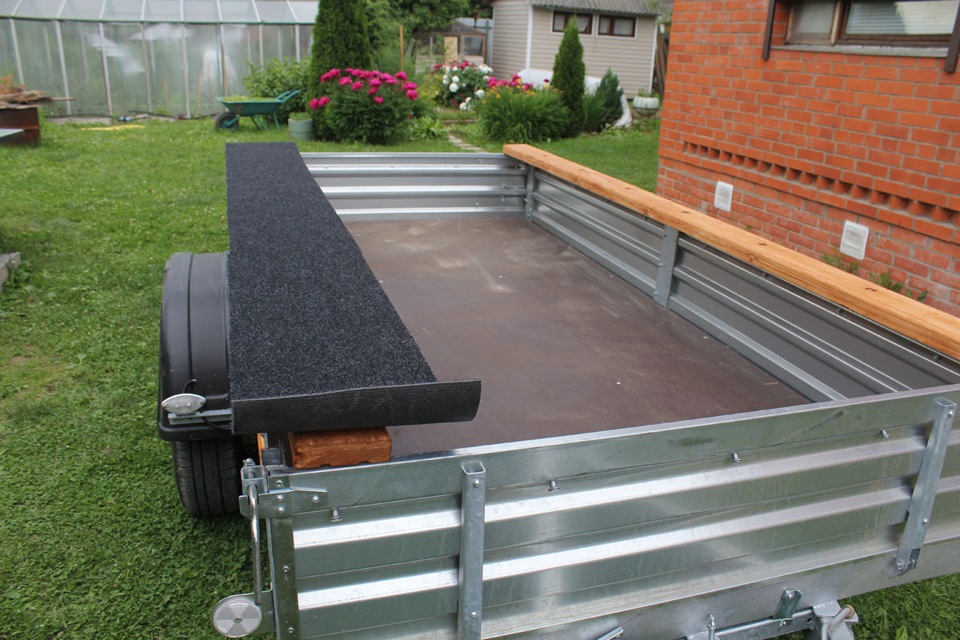

Обрабатываем биозащитой и обшиваем ковролином

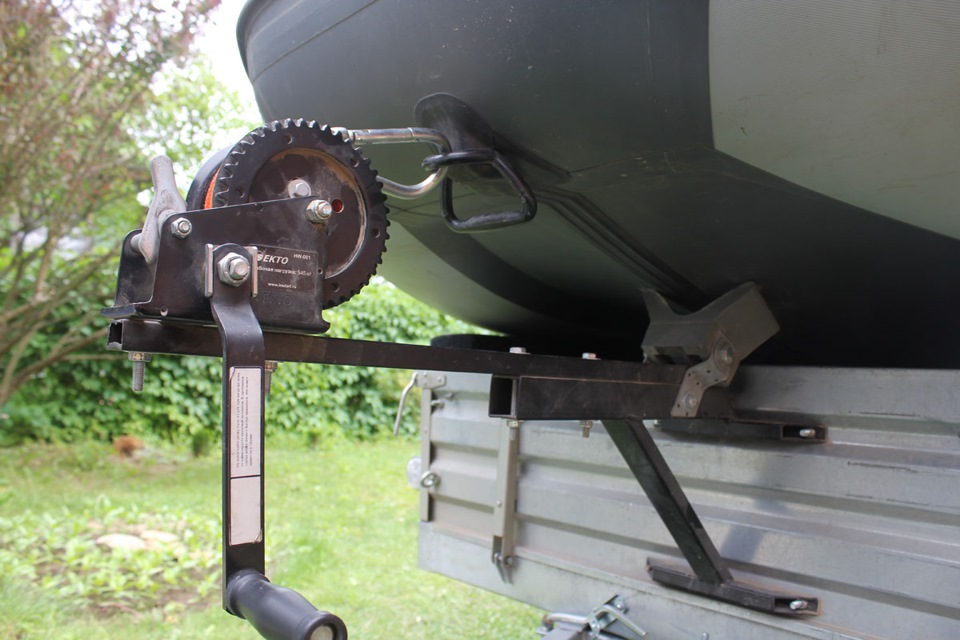

На передний борт ставим кронштейн с лебедкой

На задний борт устанавливаем килевой ролик и рым-шайбы для фиксации ПЛМ

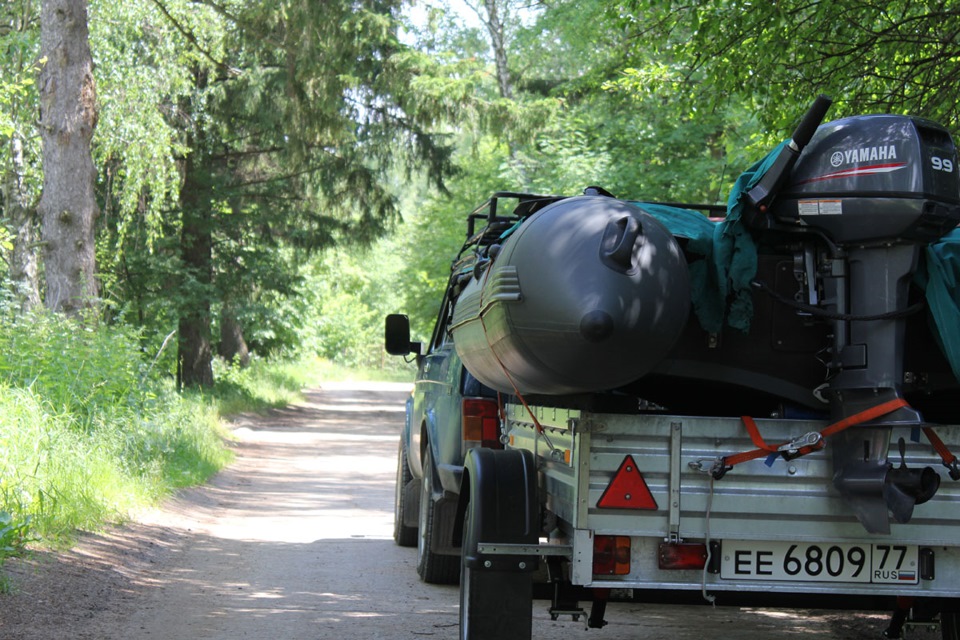

Перевозка лодки не снимая мотора

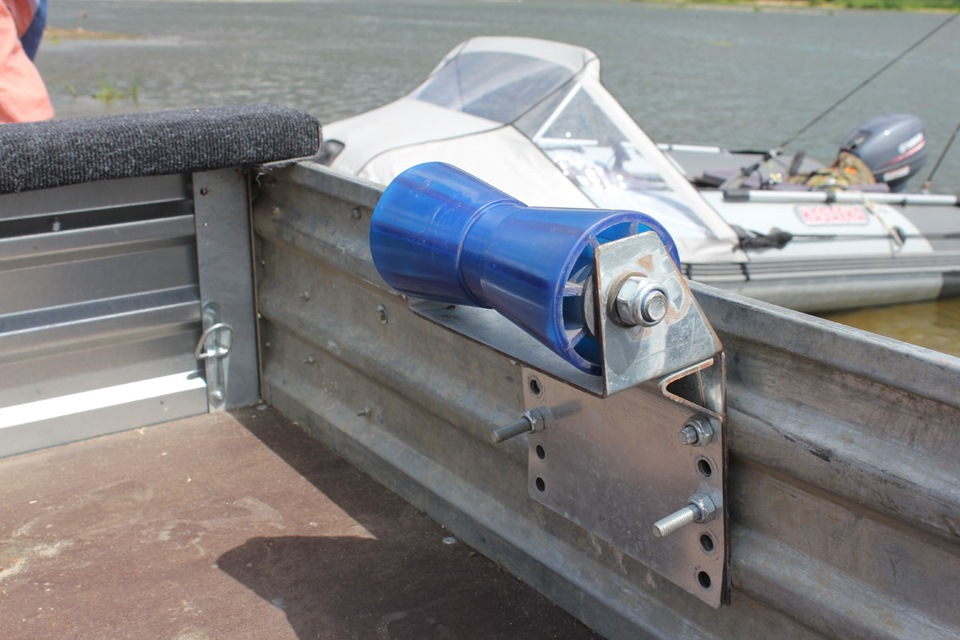

Килевой ролик на заднем борту

Comments 21

Здравствуйте зачетный прицеп. Где приобретали килевой ролик на задний борт и передний упор?

Права нужны, регистрация нет. По прицепа молодец. Не перевелась ещё ЛЕВШИ у нас.

Права есть, регистрация на этот комплект не нужна, за прицеп спасибо))

Чет не пойму, ямаха 10?

Понятно, регистрации не подлежит получается, а права на вождение нужны?

Вроде нет, четкого указания в законах нет. По последним данным права нужны на маломерные суда подлежащие регистрации.У меня права есть, поэтому этот вопрос не отслеживаю.

Да у нас тоже неразбериха! Кто что говорит, даже в транспартном отделе незнают!

Добротно сделал! Уже год присматриваю прицеп бу такого размера или более. Их вообще нету.Как думаете у меня катамаран 380 ширина 195 войдет в ваш прицеп? Или искать 3 метровый кузовок?

При размере моей лодки 365 и длине кузова прицепа 245, встает впритык.Под 380 3 метровый будет в самый раз.По ширине у меня 120, под 195 лучше искать пошире.

А как быть с электрикой прицепа? Фары не коротит? Переделка классная! Даже задумался над такой же.

Перед спуском отключаю разъем

Хм, вариант! Не рыбам же светить!) Добавил в закладки! Спасибо!

Ай молодца! Уважаю.А что на дальняк не возишь лодку надутой?

В варианте с тентом, больше шмурдяка влезает, да и лодка целее будет)

На какое расстояние транспортируешь таким образом лодку?

До реки меньше километра, удобно — собрался на рыбалку, прицепил прицеп, который стоит в гараже уже с лодкой, и поехал. Сборы минимальны. На дальние расстояния, лодку собираю и гружу в этот прицеп, только в варианте с тентом.

Легковой прицеп своими руками самосвального типа

Нередко АП необходим для перевозки сыпучих грузов – речного песка, гравия или щебня. Разгружать строительные материалы из обычного кузова неудобно – время на разгрузку уходит много. Облегчить задачу можно, установив на прицеп кузов самосвального типа, с механизмом опрокидывания назад.

Рама с осью в такой конструкции имеют подвижное соединение, а спереди устанавливается ручной механизм подъема кузова.

Можно механизм и не устанавливать, но тогда необходимо спереди приварить подпорку. В этом варианте кузов назад будет опрокидываться под собственным весом при снятии стопорного устройства.

Для самодельного прицепа самосвала важно, чтобы борта у него опрокидывались

О технологии и правилах при производстве прицепа

Автомашины есть разных типов с большими и объёмными багажниками, но легковых машин среднего класса больше всего на наших дорогах. Что бы выполнить одноразовую перевозку багажа, можно использовать услуги грузового такси. В случаях много кратных транспортных перевозок применение таксоперевозки может быть не эффективно. В таком случае выходом из сложившейся ситуации будет применение прицепа к легковому автомобилю.

Желание иметь прицеп к автомашине вполне можно реализовать купив представленный в автомагазинах нужный образец заводского исполнения. Многие автовладельцы надеются как то экономить и пытаются смастерить прицеп самодельный или перестроить старый, сделать мощнее, по больше размером.

Новые и постоянно обновляющиеся правила ПДД и распорядительные документы указывают, что любое перестроение транспортного средства или его изготовление требуют от владельца проведение технической экспертизы ТС с получением соответствующего свидетельства на пригодность использования данной конструкции, подтверждение её безопасной эксплуатации.

Для самостоятельного изготовления прицепа следует определиться в определении типа прицепа, что перевозить и что для изготовления требуется.

К примеру, в заводских прицепах используют профессиональные устройства и конструкции, со специальным оборудованием под груз. Эти прицепы имеют дополнительную грузоподъёмность, способны перевозить грузы при разных условиях дорожного покрытия.

Есть такие компоненты, которые изготавливаются на заводе при помощи сложной технологии: горячее цинковое покрытие, высокоточная контактная сварка и прочее.

Чтобы изготовить прицеп к легковому автомобилю своими руками потребуется инструмент и материалы. Решив создавать легковой прицеп своими руками необходимо уже понять, что такое прицеп и какой он будет.

Необходимая информация по нормативам изготовления транспортных устройств даёт возможность создавать чудо технику в соответствии с упрощённым списком требований ГОСТ 37.001.220-80, приведённым ниже:

  • По разрешённой массе прицепа ограничение до 1,8 т. Вес не более половины массы буксира и когда транспортное средство без тормозов;
  • По длине транспортное средство не более 8 м и не более длины автомашины в полтора раза;
  • По ширине до 0,23 м и не шире машины по 20 см с обоих боков;
  • По высоте транспортное средство до 3 м и не выше колеи колёс прицепа в 1,8 раза;
  • Центр тяжести с грузом должен быть не выше ширины колеи и умноженный на 0,725;
  • Ширина дорожного просвета должна быть не меньше клиренса авто;
  • По конструкции самодельный прицеп для легкового автомобиля может быть только одноосным. Расстояние между осями спаренной конструкции до 1 м;
  • Нагрузка на каждую сторону прицепа должна быть не выше 0,55% собственного веса;
  • Общий вес на сцепку прицепа от 25 до 100 кг/с.

Оборудование сцепного устройства должно иметь следующие конструкции:

  • Трос неразъёмный или цепь на случай отсоединения транспортного средства от автомобиля во время езды;
  • Ограничительные башмаки для устойчивости при самостоятельной стоянке;
  • Площадка с домкратным механизмом;
  • Съёмный рычажный тормоз;
  • Брызгозащитные крылья;
  • Подставку для установки знака;
  • Опорную стойку;
  • Колесо запасное соответствующее размеру шин автомашины;
  • Приборы осветительные, проводка и соединительная вилка.

Чтобы самодельный автоприцеп имел положенную безопасность, следует купить крепёж на фаркоп.

Технология сборки лодочного прицепа своими руками

Процесс сборки следует выполнять после проверки балансировки рамы, проверки центровки оси прицепного устройства по отношению к балке. Центровка влияет на устойчивость прицепа и свободное движение в дороге, без заносов. Чтобы изготовить самодельные лодочные прицепы требуется иметь необходимые инструменты и материалы:

  • металлическую профильную трубу 60×40, профиль 40×20 или 25мм.;
  • колёсная ось или рама с колёсами;
  • металл листовой;
  • швеллер до 12мм.;
  • готовые брызговики;
  • провода, поворотные фонари, отражатели;
  • ручную лебёдку;
  • опорную ножку (при необходимости);
  • пластик, защитные опорные блоки;
  • покрасочные средства.

Весь процесс сборки делится на этапы:

  • Производится сварка сплошным сварочным швом каркаса рамы, всей несущей конструкции и при угловых стыках применяются для жёсткости конструкции « косынки» в виде металлических пластин;
  • Производится установка колёсной оси и крепление с помощью болтовых соединений строго перпендикулярно несущей балке, можно при необходимости регулировать креплением точность балансировки и оси колёс;
  • Устанавливаются и проверяются колеса, свободный ход. Проверятся параллельность линии колёс;
  • Производится установка готового механизма фаркопа к раме прицепного устройства;
  • Закрепляется сварным сплошным швом стойка лебёдки, позволяющая перемещать лодку по каркасу прицепа. Ролик подгоняется под свободный ход лодки и нужный угол скольжения;
  • Устанавливаются и закрепляются сваркой сплошным швом стойки кильблоков, а так же ложементы. Предварительно выровняв, чтоб колёса равномерно распределяли и не давили одной стороной на обшивку лодки;
  • При необходимости, в случае ручного перемещения автоприцепа с лодкой монтируют рулевое колесо, позволяющее в ручном режиме выполнять поворот прицепного устройства в нужном направлении;
  • Производится установка опор с помощью сварки для опорной ножки прицепного устройства, для страховочного троса, для лебёди, для крыльев;
  • После сварки всех металлических соединений и креплений выполняется окраска наружных частей конструкции, предварительно зачистив сварочные швы и обезжирив корпус от коррозии и нанеся грунтовку;
  • Крылья устанавливаются на опоры с помощью болтовых креплений и проверяется надёжность крепления и свободный ход колёс;
  • В заключении устанавливается электропроводка, фонари, отражатели.

При изготовлении прицепа под лодку ПВХ своими руками следует учитывать, что ложементы устанавливаются под углом. При установке лодки боковые поверхности баллонов плотно соприкасаются с боковыми ложементами.

Следует ложементы лучше делать из половой доски толщиной до 35мм по обеим сторонам, обработав яхтным лаком и обтянув поверхность материалом от надувного или пляжного матраса.

Размеры

В первую очередь необходимо определится с размерами корпуса прицепа. Это нужно сделать до начала планирования всей конструкции, так как есть жесткие нормы, предусмотренные законодательством.

До проведения всех работ нужно измерить саму лодку (высоту бортов, длину и ширину в самом узком месте и самом широком), потому что размеры прицепа “подгоняются” по ней. Для владельцев лодок больших размеров необходимо измерить также длину тягача от бампера передней части до окончания крепежного механизма на задней.

Габариты прицепа для перевозки плавучих средств:

  • Высота всего прицепа вместе с лодкой и на колесах не должна быть более чем 3,8м, чтобы не загораживала обзор на трассе владельцу и водителям сзади;
  • Ширина (с лодкой) не более 2.2м, чтобы не загораживал обзор и для нормального положения на стандартной полосе дороги;
  • Длинна прицепа вместе с лодкой и транспортным средством (тягачом) максимум 20м, более 20м это уже даже не автопоезд – из соображений безопасности на дорогах.

Особенности эксплуатации

  • Прицеп для перевозки легкового автомобиля с частичной погрузкой – малое устройство, простое в использовании. Часто бывает в разборном виде, что позволяет хранить его в багажнике. Минусом этого устройства является ограничитель нагрузки. При этом поездка с подкатом отличается ответственностью и сложностью.
  • Лафетный прицеп для транспортировки легкового автомобиля с полной загрузкой представлен разнообразными конструкциями, имеет богатую дополнительную комплектацию. Он функционален и грузоподъемен. А также более простой в управлении. Единственным недостатком, как может показаться, является частая необходимость в получении подкатегории «E».

Сегодня значительным спросом пользуются прицепы лафеты для легковых автомобилей, предназначенные для перевозки строительной техники различных модификаций. Такая популярность обусловлена большим количеством активных строительных объектов и мотолюбителей. Доставка техники к месту проведения работ или ралли – основное требование, предъявляемое к данному виду автоприцепов.

Чем различаются опорные ножки?

Опорные ножки производит достаточно большое количество предприятий. Естественно все они используют разные материалы в производстве опорных ножек. Помимо материалов, из которых сделаны опорные ножки, они различаются размерами, формой ручки, подкатным колесом, прочностью, грузоподъёмностью, крепежным хомутом.

Самая распространённая ножка имеет наружный диаметр трубы 48мм. Так же встречаются опорные ножки диаметром 42мм., 57мм., 60мм. Большой диаметр встречается на больших и тяжелых прицепах, а так же на автовозах.


Опорные ножки tavials с разными наружными диаметрами трубы


Большой диаметр внешнего цилиндра опорной ножки встречается на больших и тяжелых прицепах и на автовозах


Слева — направо: опорная ножка с усиленным колесом опорная ножка с динамометром, стандартная опорная ножка с клёпанным и с пластиковым диском


Опорная ножка AL-KO, китайская опорная ножка, опорная ножка «автомат» предприятия Курганские прицепы

При всей своей несуразности, так называемая опорная ножка «автомат», предприятия Курганские прицепы весьма функциональна. На ней можно перемещать отцепленный от автомобиля прицеп. Её можно использовать как стопор, подняв колесо и поставив ножку на «пятак». В транспортном положении колесо поднимается вверх. При этом дорожный просвет под дышлом прицепа практически не занижается.


Опорная ножка «автомат», предприятия Курганские прицепы

В качестве стопора можно использовать и колесо AL-KO, с блокирующим элементом. Противооткатные башмаки, конечно же, такой стопор вряд ли заменит, но удержит прицеп на минимальном уклоне или при порыве ветра.


Опорная ножка со стопором

Утопленный флажок блокирует вращение опорного колеса, Поднятый флажок позволяет опорному колесу вращаться.


«Флажок», блокирующий вращение опорного колеса

Надувное («Дутое») колесо чаще используется с прицепами для перевозки водной техники и с прицепами, использующимися в основном на пересечённой местности. На асфальте оно не очень актуально.


Опорная ножка с надувным колесом: со спаренным колесом, на пластиковом диске, на клёпанном диске, на сварном диске.

Базовые узлы прицепа

Универсальная конструкция будет включать в себя несколько вспомогательных узлов:

  • раму навесного устройства, воспринимающую главную нагрузку;
  • непосредственно сам кузов;
  • дышло (сцепное устройство), предназначенное для соединения транспорта с прицепом;
  • сидячее место с подножкой, с учетом выбранной конфигурации и размеров;
  • ходовая часть прицепа (колеса);
  • сам рулевой механизм.

Кроме прочего, не лишним будет предусмотреть и дополнительные приспособления, которые облегчат процесс эксплуатации: простой откидной механизм, тормоза на прицеп мотоблока, дополнительные упоры и др.

Этапы изготовления лодочного прицепа своими руками

В первую очередь следует рассчитать балансировку прицепа так, чтобы вес лодки распределялся равномерно по бокам (по ширине лодки). Ну а большая часть нагрузки (вдоль лодки) должна приходится на переднюю сторону 65-75% (со стороны крепления к автомобилю – к фаркопу).

Создание рамы

  • Для создания прочной конструкции необходимо пользоваться только сварочным аппаратом. Все элементы рамы (профиль или труба) свариваются между собой швами отдельно от ходовой части и оси (прихватить и укрепить пластиной – недопустимо) и усиливаются “косынкой” из тонкого метала.
  • Прикрепить болтами м12-13 к раме ось, строго перпендикулярно по отношению к центральной балке (колесам). Затем нужно одеть на прицеп колеса, просверлить отверстия в местах соединения оси и фаркопа и присоединить крепежный механизм (желательно купить готовый для прицепов).

Проверка рамы

  • После этого готовый корпус желательно проверить на перпендикулярность оси по отношению в колесам. Для этого необходимо сцепить прицеп с автомобилем и немного прокатится по дороге – посмотреть не ведет ли его в сторону.
  • Следующий шаг – проверяем балансировку рамы. Устанавливаем на прицеп лодку и смотрим какая нагрузка идет на фаркоп. На сцепной механизм должна быть нагрузка 50-80 кг. Если раму “ведет” или не соблюден баланс корпуса – снимаем ось и выставляем в ее нормальное положение.

Оснащение рамы

  • Далее устанавливаем на корпус опорную ножку ее еще называют – рулевым колесом. Очень удобная вещь при перемещениях прицепа в ручном режиме (но не обязательная). На нем есть нижняя рукоять, c помощью которой регулируется его высота и нижняя с помощью которой – положение колеса относительно оси прицепа.
  • Перед тем как выехать на трассу, колесико подымается вверх и там фиксируется ручкой. Если же необходимо перемещать прицеп вручную – опускается и используется как третье колесо, с возможностью поворота в разные стороны. Затем устанавливаем металлические крылья при помощи сварки. Если крылья пластиковые, то делаем крепления и ставим на болты.
  • После этого привариваем к передней части оси (примерно над опорной ножкой) опору для лебедки. Делается она из куска трубы 60х40х2 – из такой же трубы изготавливаются крепления для крыльев и кильблоков.

Кильблоки крепятся на раму кусками метала не менее 4мм. толщиной.

  • Также следует учесть при установке роликов, что они на кильблоке должны вращаться очень легко, чтобы при затаскивании лодки на прицеп не сломались и не повредили лодку (если заест и не будет крутиться).
  • Размеры и угол опоры кильблока должны быть такими, чтобы ролики не сильно давили одной стороной, а полностью прилегали к обшивке лодки. Таким образом они будут меньше деформировать днище лодки. Для того чтобы их правильно установить, нужно сделать из куска фанеры макет киля вашей лодки и по нему выставить колесики.
  • Если же вам необходимы колесики нестандартных размеров, то их легко можно сделать самому. Изготавливают ролики для кильблока из полиуретана, но для этого вам потребуется токарный станок. Обтачивает полиуретан на станке до нужного размера, просверливаем отверстие и устанавливаем на шпильку или болт в качестве оси. Потом из уголка свариваем П-образное крепление для оси и скручиваем готовый ролик воедино.

Доработка

  • После того как все компоненты прицепа установлены на место, прицеп еще необходимо довести до ума. Металлические части грунтуем, если есть желание, то корявые места зашпаклевываем и красим.
  • После этого устанавливаем брызговики и проводку с габаритным освещением.
  • Подключаем это все дело как на обычном прицепе с помощью разъёмов у фаркопа и фиксируем проводку на корпусе под местом лодки чтобы не повредилась.

Самостоятельно изготовленный прицеп может служить верой и правдой долгие годы, если за ним правильно ухаживать. Когда вы находитесь в автомобиле на дороге с присоединенным прицепом, то ведите себя подобающим образом, аккуратно и по всем правилам.

Также следует упомянуть, что бывалые владельцы лодок хранят их зимой прямо на прицепе. Прицепу это не вредит, а лодка в таком положении сохраняется намного лучше.

Двухосные тележки

Одноосный прицеп отличается одним недостатком – необходимостью точно определить центр тяжести. Если выставить его неправильно, груз будет либо заваливаться назад, либо создаст высокую нагрузку на точку сцепа.

Совет! Центр тяжести необходимо размещать над осью. Чтобы устранить такой недостаток, лучше выбрать двухосный прицеп для мотоблока.

Важно разобраться, и как выбрать ступицу прицепа для мотоблока. Для перемещения прицепа необходимо приделать ей колеса

Можно выбрать готовый блок от автомобиля. Оптимальный выбор – колеса от мотоколяски. Они выполняются с нужными ступицами. Довольно часто владельцы мотоблоков выбирают заднюю балку от ВАЗ 2109. Это объясняется ее дешевизной.

Разновидности прицепов

Современные лодочные прицепы распределяются на несколько категорий – по количеству осей, наличию тормозной системы. Кроме того, есть специальные универсальные устройства. Каждый из них стоит изучить более подробно, ознакомиться с преимуществами и особенностями всех видов современных прицепов, чтобы облегчить для себя процесс выбора.

По числу осей

По общему количеству осей лодочные прицепы можно разделить на одноосные и двуосные. Первые используются для транспортировки катеров и лодок, вес которых не превышает полутора тонн и 6 метров в длину. Что касается двухосных прицепов, то их в массе случаев используют для катеров. Это уже более массивные устройства, при помощи которых можно перевозить водные суда, вес которых достигает 2,5 тонны и длина до 8 м. Присутствие двух осей значительно снижает давление на каждую из них, а сам процесс передвижения прицепа будет осуществляться плавно и максимально стабильно.

Особой популярностью пользуются специальные трёхосные прицепы. Данные конструкции могут быть использованы для перевозки достаточно крупных по размеру катеров, масса которых колеблется от 3 до 9 тонн.

Преимущественной особенностью данных моделей является оптимальная устойчивость в процессе перемещения на достаточно высокой скорости.

Тормозные и бестормозные

Тормозные прицепы имеют общий вес, достигающий 750 кг. Данные средства отличаются наличием тормозного наката, специального передвижного колёсного хода и лебёдок с особым уровнем грузоподъёмности.

Благодаря тормозной системе движение прицепа осуществляется достаточно плавно, а присутствие передвижного хода позволяет максимально эффективно распределить центр тяжести катера или лодки, что находятся на устройстве.Устройства, которые характеризуются, как бестормозные, имеют относительно небольшой размер, их масса не превышает 750 кг, а длина колеблется в районе 3 — 5 метров.Подвеска в подобных устройствах может быть рессорной или жгутовой. Второй вариант является более прочным и долговечным.

Универсальные и специализированные

Специализированные прицепы от универсальных отличаются тем, что предназначены исключительно для лодок. Универсальные же используются для перемещения яхт, квадроциклов и катеров. Если приобрести средство передвижения от надёжного производителя, можно быть уверенным, что ваш водный транспорт до места назначения доедет целы и невредимым.

Преимуществом универсальных устройств является возможность использования их не только для транспортировки груза, но также для устройств иного плана. Кроме того, любая модель прицепа может эффективно взаимодействовать с разными маркам авто.

Для транспортировки надувного средства передвижения желательно приобрести специализированный прицеп для перевозки лодки, для корпусной  лодки подойдет универсальный.

Зачем они нужны на обычном прицепе

Зачем нужен ложемент для лодки в обычный прицеп?

Есть несколько причин:

  • Основная функция — помощь в перевозке плавательного судна.
  • Обтяжка ковролином при этом предупреждает трение днища судна. Направляющие на каркасе способствует дополнительному креплению к бортам кузова.
  • Установленные колеса помогут при форс-мажоре в случае присоединения дышла. Судно сможет стать самостоятельным транспортным средством.
  • В некоторых моделях есть проводка. Она позволяет подключить световое оборудование к плавательному судну. В темное время суток — это просто необходимо.
  • Погружной метод — базовый способ погрузки лодки на конструкцию.

Главный плюс: большая площадь опоры. А это значит, что вся нагрузка перевозимого транспорта равномерно распределяется по прицепу. Следовательно, корпус лодки практически не подвержен деформациям.


Перевозка с помощью ложементов.

Ложементы — направляющие. Именно поэтому спуск на воду и процесс погрузки достаточно прост и не требует посторонних сил и ресурсов.

Да и к тому же, такие дополнительные крепления можно использовать в любого типа прицепах и плавательных средствах.

Плюсы: при хранении занимают мало места, подходят практически под любой тип плавательного транспорта.

Регистрация в ГИБДД

Еще до начала разработки прицепного устройства для лодок нужно подготовить специальный проект, проще говоря – чертеж. Следует строго придерживаться габаритов и других немаловажных нюансов, так как это на прямую влияет на дальнейшую регистрацию подобной транспортной техники.

В соответствии с законом максимальная высота такого прицепного устройства не должна превышать 3800 см, а ширина 2200 см. Перед процедурой регистрации обратитесь в службу для подтверждения соответствующего качества устройства.

Эта организация проведет ряд мероприятий, в которые входят различные тесты и испытания. Ели все нормально вам выдадут документ, подтверждающий пригодность устройства для эксплуатации. Обязательно сохраните чертежи, по которым создавался автоприцеп, и убедитесь, что все размеры в них указаны правильно.
