Радиоуправляемый катер для рыбалки своими руками - Все Сам - сайт о самодельщиках и самоделках

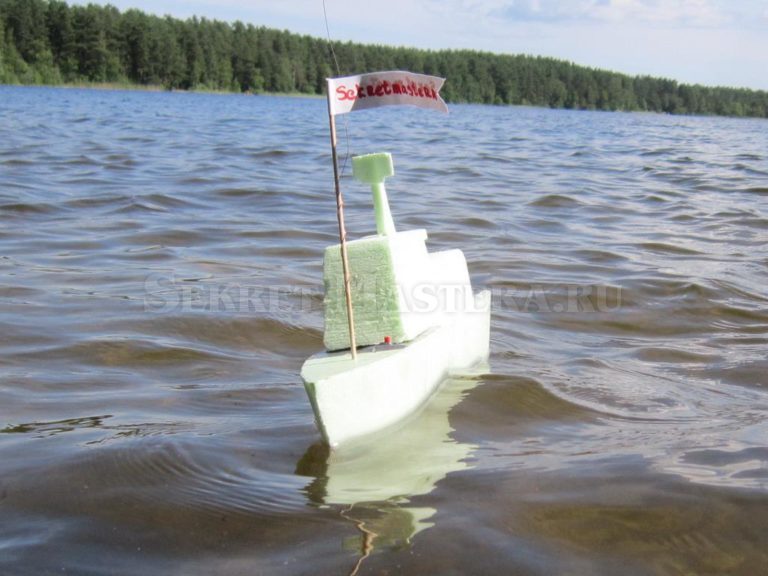

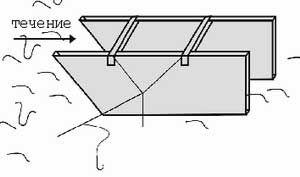

Санки для рек с течением

Самодельный агрегат для ловли хариуса на течении называется также рыболовным корабликом. Принцип работы тот же самый, что и у снастей, описанных выше. Разница лишь в том, что кораблик, за счёт своей особенной формы, имеет возможность беспрепятственно двигаться против течения. Достигается такая функция за счёт несимметричных полозьев, рычага и других элементов.

Реверсивный кораблик делается по тому же принципу, что и обычные санки: из не тонущего материала вырезаются полозья. Полозья должны быть разными по размеру, как видно на рисунке ниже.

Именно к этой дужке привязывается основная леска так, чтобы она могла свободно перемещаться. На основной леске делаются уже поводки, к которым вяжутся непосредственно приманки.

Всё. Кораблик готов, можно отправлять его на воду, ловить рыбу.

Петля соскользнет по дужке на противоположную сторону, и кораблик пойдет в другом направлении.

Если озадачиться и сделать по этой же схеме опорный поплавок и второй полоз, то можно соорудить ещё более легкую в управлении модель. Она оснащается специальным рычагом.

Его основание фиксируется резинкой к корпусу, а к концу привязывается леска. При натяжении лески рычаг будет поворачиваться в сторону, в которую происходит натяг.

Если леску отпустить, то резинка вернет рычаг в исходное положение, а резкий рывок –позволит рычагу перевернуться в другую сторону.

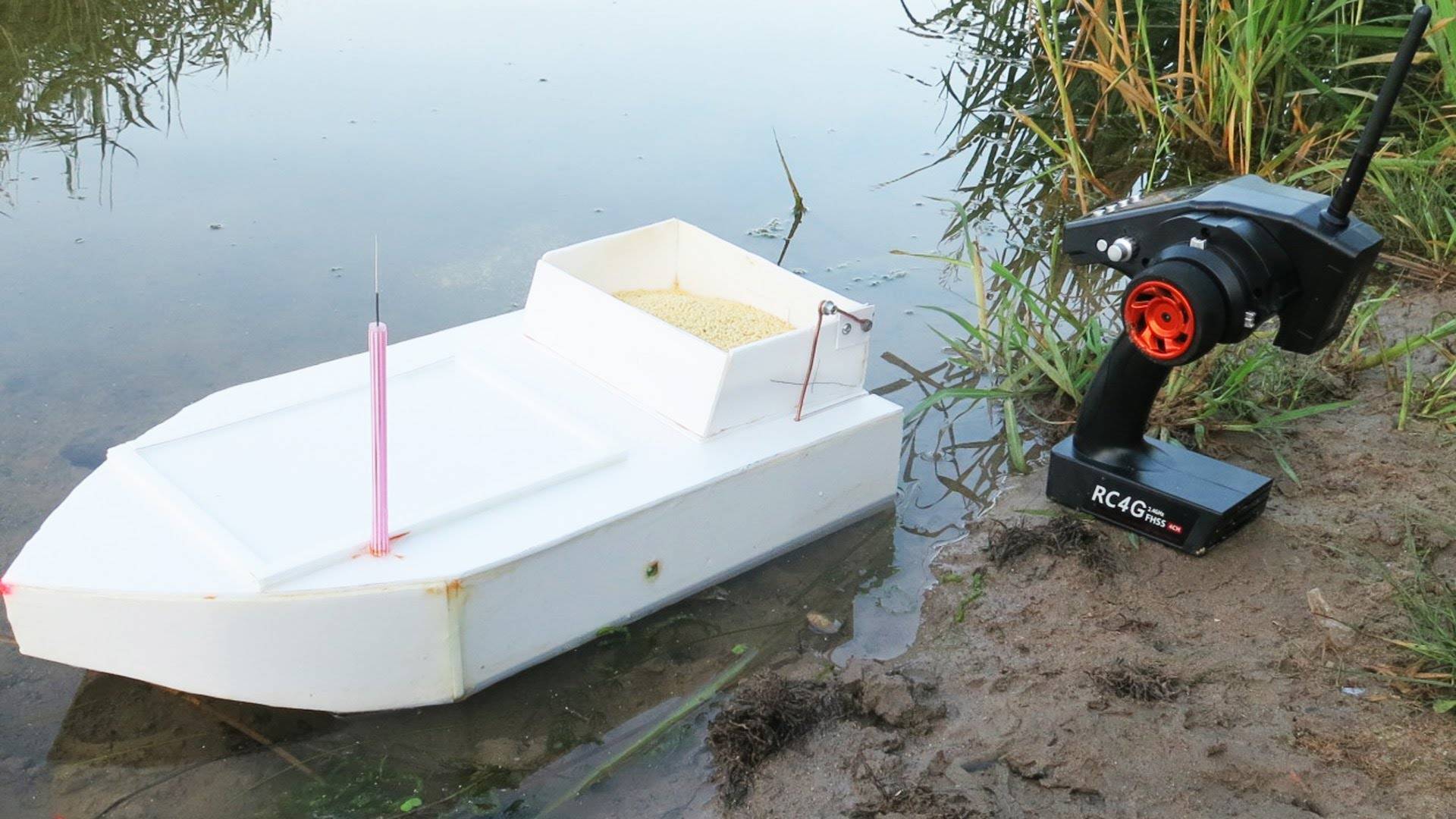

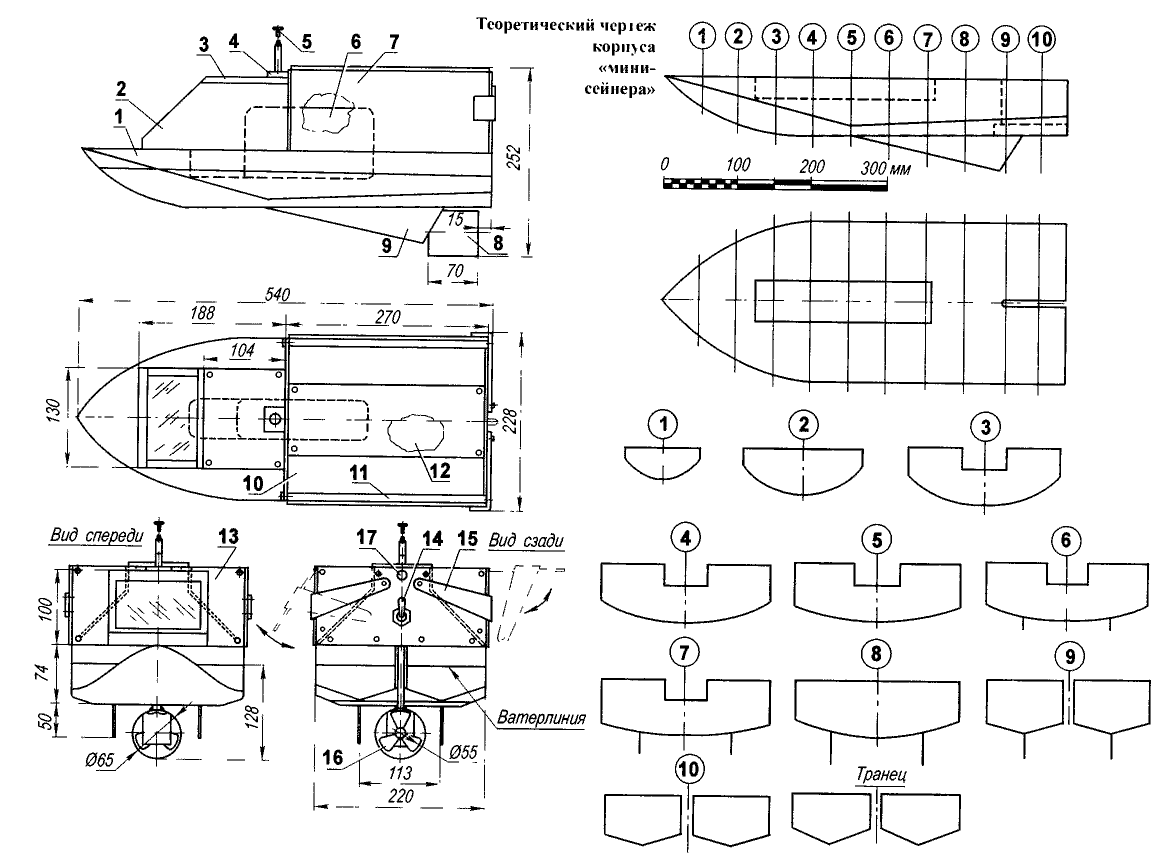

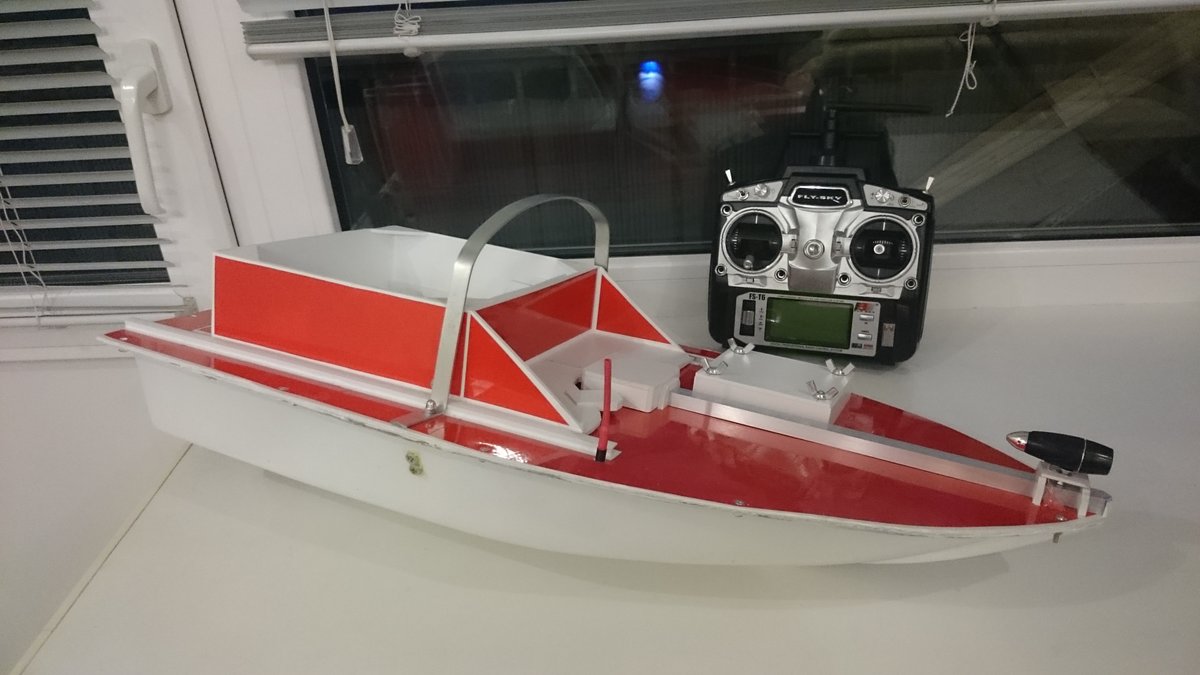

Кораблик для прикормки своими руками – чертеж, этапы сборки

Для изготовления катеров для прикормки понадобится потратить немало средств, размер которых будет зависеть от оснащения устройства. Кроме того, что кораблик требует хороший источник энергии, его дополнительно можно оборудовать навигатором, подсветкой и эхолотом.

Чтобы сделать карповый кораблик своими руками, понадобится:

два двигателя (редуктора и хода), которые можно взять от старого кассетного магнитофона;
эпоксидная смола;
армированная стеклоткань;
редуктор для детского автомобиля (коэффициент редукции около 1:75);
нержавеющая проволока для антенны;
крепежные рейки для двигателей;
корпус от пульта управления для ПУ корабликом;
четырехлопастной гребной винт в 500 мм из нержавеющей стали;
вал винта в 2,5 мм из нержавейки;
два барабана для сброса прикормки и грузила.

Купить все детали можно в магазинах или интернете. У двигателя и аккумулятора рабочее напряжение должно быть одинаковым.

Этапы сборки радиоуправляемого катера:

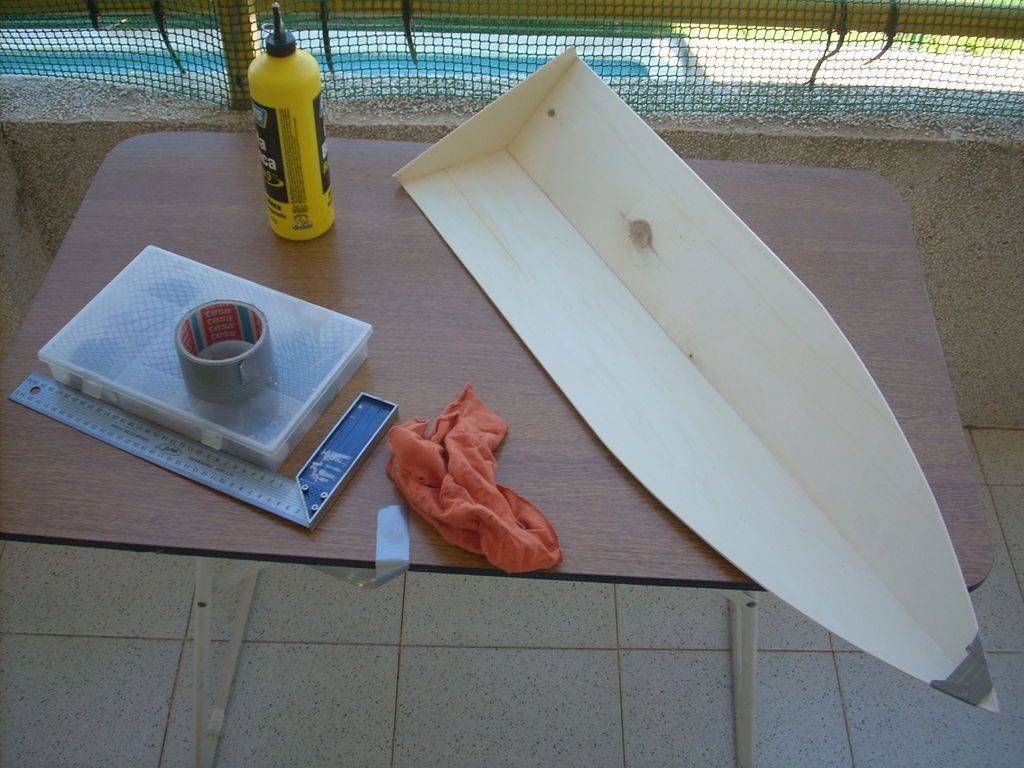

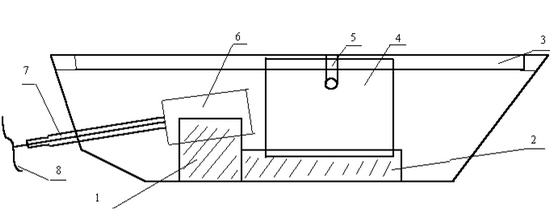

На плотной бумаге выполняется чертеж будущего кораблика.
Эскиз разрезается по линиям среза и сгибается по линиям сгиба. Форма будущему кораблику задана.
Плотная бумага склеивается, и от бортов отрезаются лишние края.
Для придания твердости внутренняя часть бумажной формы заполняется глиной, парафином или пластилином.

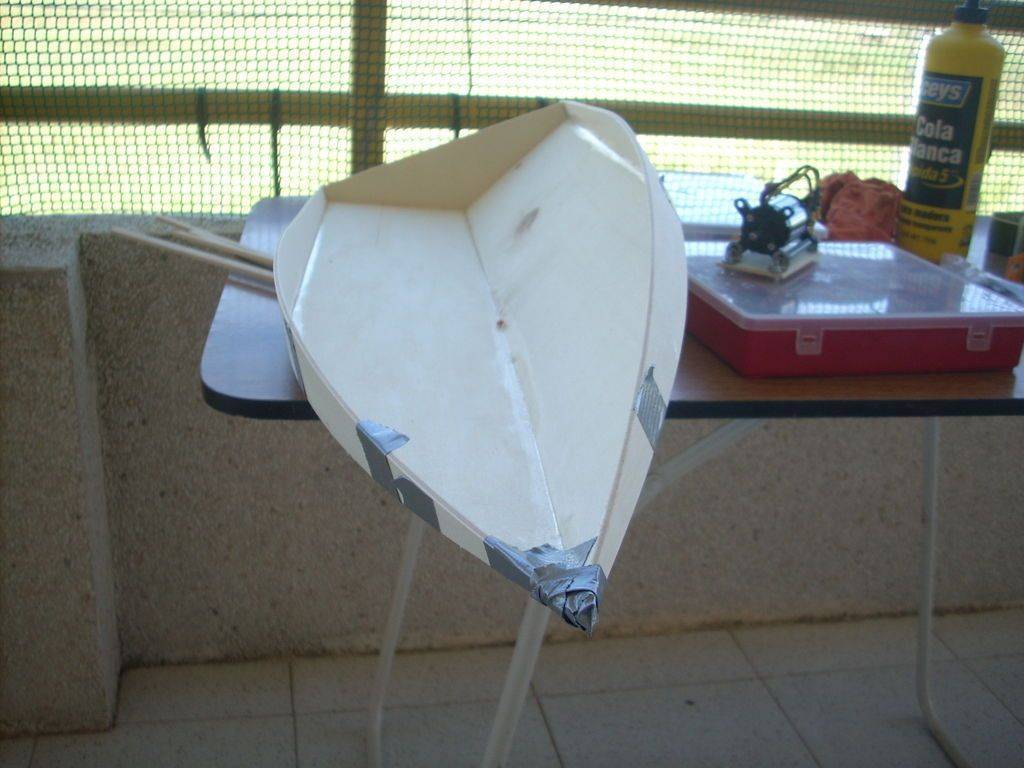

Корпус переворачивается кверху дном и вырезается необходимого размера стеклоткань.
Ткань накладывается на корпус, после чего начиная с днища, на нее наносится эпоксидная смола. Обмазывается вся ткань до бортов.
После того как смола высохнет (через 3–4 часа), необходимо посмотреть толщину корпуса. Если он тонкий, то нужно будет нанести еще один слой стеклоткани и обмазать ее эпоксидкой. Как только смола хорошо просохнет, с корпуса убираются изъяны.

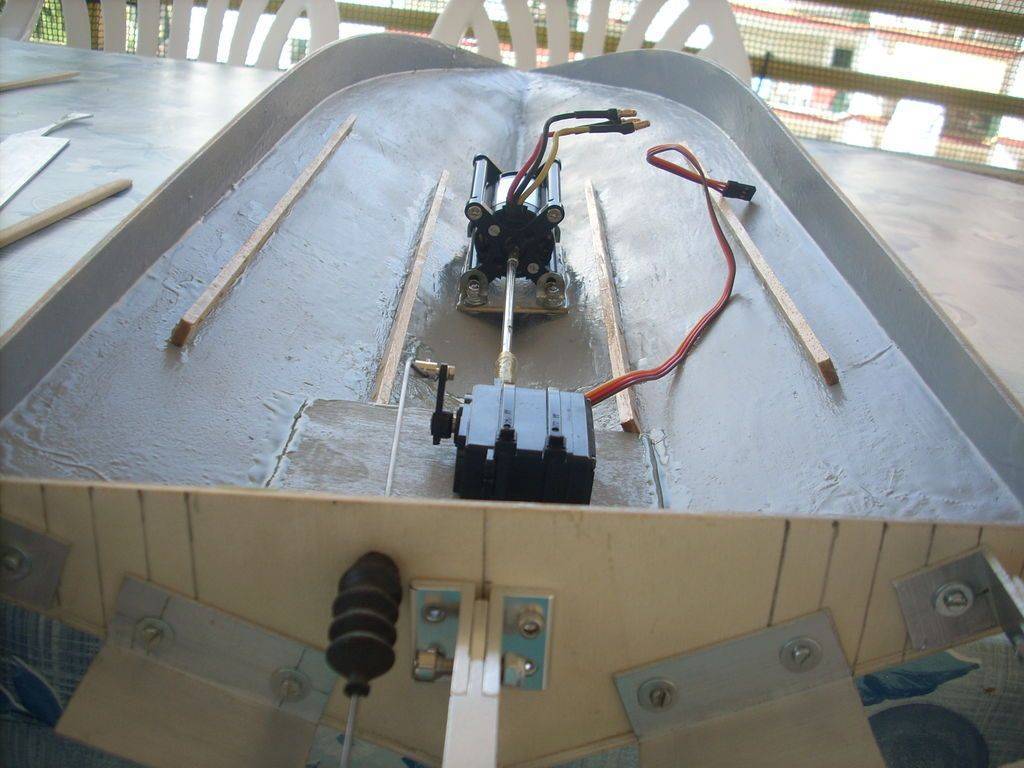

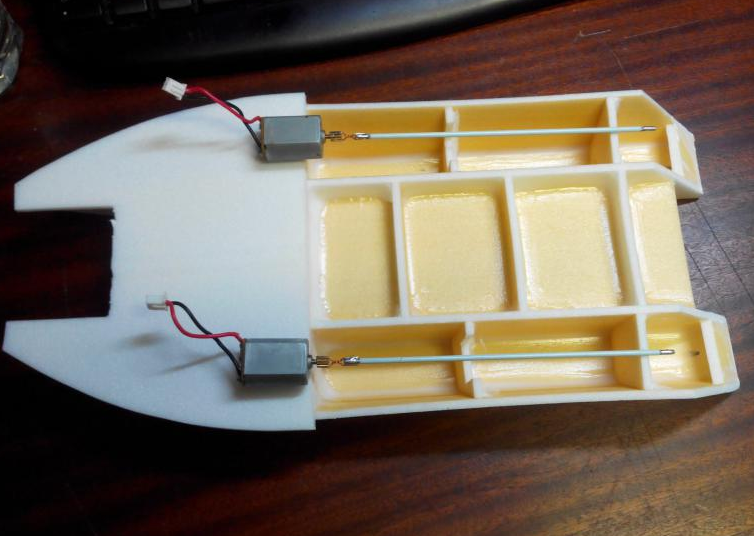

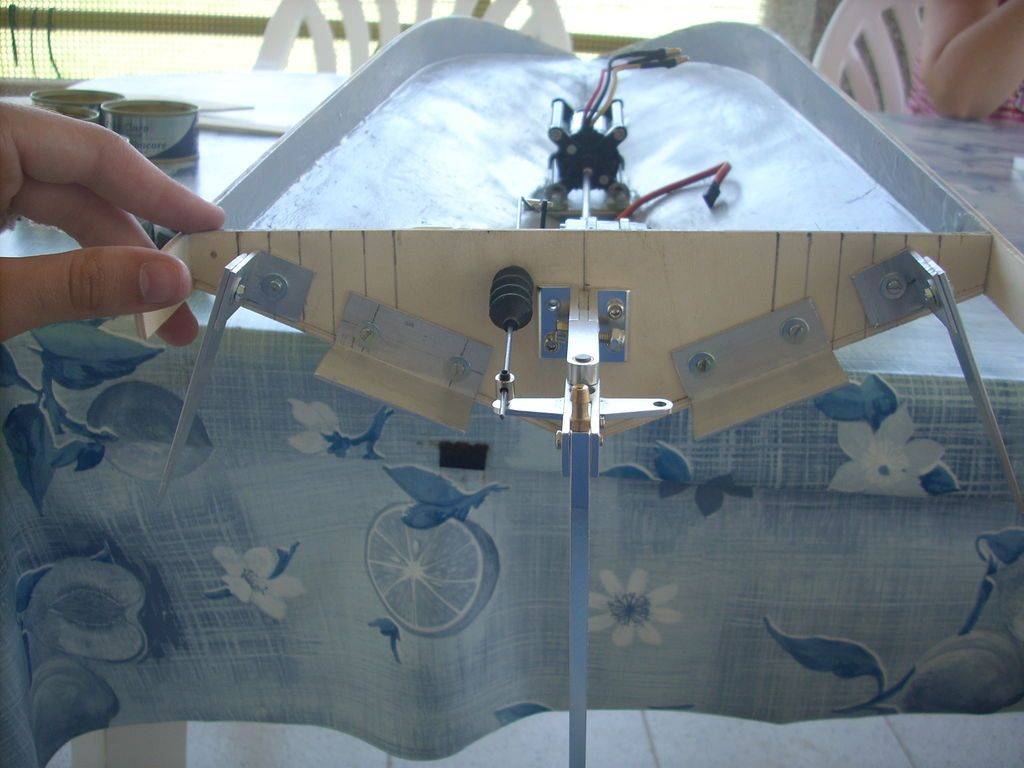

На корме устанавливаются деревянные рейки, к которым крепятся двигатели, электроника и антенна. Двигатель с дном катера должен образовывать угол примерно в 10 градусов.
В соответствии с эскизом лодки располагаются и монтируются барабаны.
Кожух двигателя наполовину заливается литолом, после чего в него устанавливается вал винта.
На вал устанавливается гребной винт.
Для приемника и передатчика устройства составляется электрическая схема, на основе которой паяется плата, обеспечивающая в будущем связь между передатчиком и приемником.

него можно установить светодиоды

Важным моментов в процессе изготовления устройства является просчет его водоизмещения. Зависит оно от следующих показателей:

радиус действия катера;
предполагаемый объем завозимой прикормки;
дополнительное оборудование, которым будет оснащен кораблик.

Изменяться водоизмещение может от 2,5 до 12 литров.

Оборудование эхолотом

Во время рыбалки нелишним будет видеть рельеф дна и скопление рыб. С этим поможет беспроводной эхолот, глубины работы которого должны быть от 0,6 до 30 метров. От эхолота сигнал может передаваться на дополнительный экран или на пульт управления.

Кораблик для прикормки рыбы с навигатором

С помощью GPS опции во время рыбалки заданными координатами программируется точка кормления, куда и попадает катер. Занесенные координаты будут храниться в памяти, пока их не изменят на следующей рыбалке.

Сделать своими руками прикормочный кораблик с радиоуправлением при наличии определенного опыта и знаний совсем несложно. Он получится не только значительно дешевле готовых моделей, но и качественнее китайских устройств, которые предлагают в магазинах.

http://fisher-book.ru/137-korablik-dlya-rybalkihttp://intellifishing.ru/snaryazhenie/prikormochnye-korablikihttp://arm-fishing.ru/?page_id=1232http://primanki.com/equipment/korabliki/dlya-zavoza-prikormki.htmlhttp://34fish.ru/snasti/korablik-dlya-zavoza-prikormki-svoimi-rukami

Amazin FishBoat

Новинка 2021 года, которая еще не успела стать хитом, однако у этого кораблика есть все шансы на это. Обтекаемый корпус из ABS пластика, встроенный аккумулятор на 5200, один бункер с загрузкой до 2 кг. На верхней крышке есть удобная ручка для переноса. Эргономичный пульт позволяет управлять корабликом даже одной рукой. Трехлопастные винты и усиленные моторчики позволяют ему обгонять даже знаменитый Катран T168. Единственный в своем роде с встроенным гиро датчиком для стабилизации курса.

Плюсы:

+ Автоматическая стабилизация курса (за счет увеличения или уменьшения мощности двигателя) + Большой бункер, с увеличенным углом хода для сброса прикормки в одну точку + Удобный пульт с джойстиком – позволяет управлять одной рукой + Легкая установка эхолота

Минусы:

— Отсек под аккумулятор не позволяет использовать усиленный аккумулятор на 7800 mah — Пластиковая защита винтов

Источник

Доставка корма карповым корабликом

Следующее что хотелось бы отметить — это доставка корма в место ловли. Чаще всего доставляют зерновые, пелеты, горох, кукурузу, но завоз сыпучей прикормке бывает проблематичным, так как корм такого типа налипает на стенки корабля и может не высыпаться. Желательно в таком случае делать небольшие прикормочные шары, которые в любом случае будут эффективней, чем прикармливания при помощи парашюта.

При прикармливании парашютом шары разлетятся на большой площади, а кораблик положит всю прикормку в одно месте, причем удара об воду не будет, и все шары в целости дойдут до дна. В прочем, прикормочным корабликом можно завозить как макушатник так и бойловые оснастки. Если интересно – почитайте о ловле на макушатник, ловле карпа на кукурузу, или о ловле карпа на соску.

Теперь перейдем снова к технике, а точнее к физике. Не советуем брать корабли, работающие в FM диапазоне. Если на водоеме будет еще кто-то с таким кораблем, то управлять ими вы будете по очереди, так как сигнал будет смешиваться.

Частота 2.4 Ггц полностью исключает такую возможность. Чтобы определить FM диапазоне передатчика, необходимо посмотреть на пульт управления, где установлена антенна. Если передатчик на 2.4 Ггц, то антенна короткая, или антенна вовсе отсутствует.

В общем, карповый кораблик является очень полезным устройством, которое не только доставляет корм в место ловли, но еще и сканирует водоем при помощи эхолота, если таковой имеется.

Для пользования корабликом нужна некоторая подготовка, ведь бывали случаи потери дорогостоящего кораблика, намотанных на винты лесок, разряда аккумулятора на середине водоема, и потеря пультов. Но если всего этого избежать, и грамотно его использовать в сочетании с эхолотом, то из кораблика выйдет отличный помощник на рыбалке, причем как на “большой” карповой, так и фидерной.

Особенности сборки

Бензиновые машинки на радиоуправлении своими руками изготовить несложно. После приобретения необходимых материалов следует заняться монтажом.

Прикрепляя к каркасу передние колеса, необходимо убедиться в том, что они легко поворачиваются. Шины лучше всего выбрать резиновые, поскольку именно этот материал обладает максимально качественным сцеплением с дорожным полотном.

Кузов для машинки можно просто приобрести в магазине, но многие хозяева желают создать уникальную игрушку и придумывают свой собственный эскиз корпуса, который впоследствии изготавливают с помощью специалиста.

Подбирая радиоблок для управления, не стоит экономить на нем, поскольку качество этой детали напрямую влияет на удобство контроля над транспортным средством.

Безусловно, одна из самых важных составляющих машинки – это ее двигатель. Бензиновые образцы требуют тщательного ухода, однако их показатели мощности являются самыми высокими.

Таким образом, можно с уверенностью сказать, что собрать машинку на радиоуправлении, функционирующую при помощи топлива, вполне можно и собственноручно, главное – иметь для этого желание и весь список нужный деталей.

Что такое кораблик для прикормки?

Кораблик для завоза прикормки – это радиоуправляемая модель кораблика, помогающая доставить прикормку до места ловли. Нередко рыболовы попадают в такие ситуации, когда нет возможности забросить прикормку под мосты, между опорами и в места с густо насаженными деревьями.

Внешне, кораблик – это обычная радиоуправляемая игрушка, которая на своем борту везет снасти и прикормки. Как правило, все модели имеют одинаковый принцип работы и оборудованы одними и теме же функциями.

В таких случаях использование кораблика будет лучшим вариантом, так как потерять снасти, порвать леску – это не только лишняя затрата времени и нервов, это еще и дополнительные капиталовложения.

Конечно же, данное изобретение было впервые придумано не промышленными технологами, а обычными рыбаками, которые стремились поймать рыбу большого размера и готовы были идти на любые ухищрения.

Эффективны в ночное время, так как оснащены световыми сигналами, имеют индикатор заряда батареи, зарядное устройство, дополнительный комплект аккумуляторов, пульт управления и рюкзачок.

Все остальные функции и приспособления подбираются индивидуально. Это могут быть и эхолот, и навигатор, и карбоновый материал корпуса. Состоит кораблик для завоза прикормки из двух либо одного загрузочных бункеров, где можно расположить снасти и прикормку.

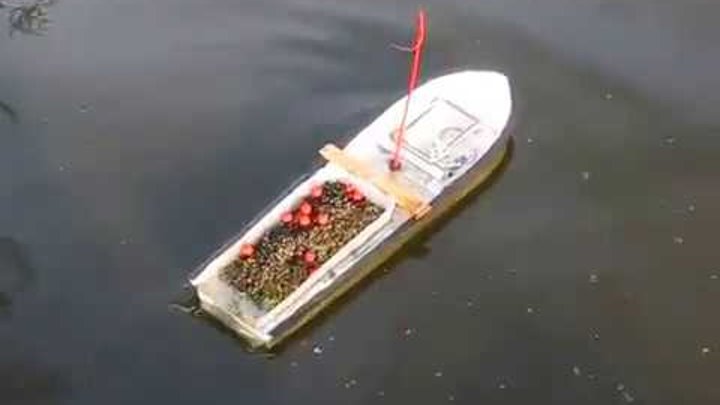

Кораблик для завоза прикормки своими руками

Для изготовления кораблика вам понадобятся следующие материалы:

армированная стеклоткань;
смола эпоксидная;
2 двигателя для хода и редуктора. Зачастую используют со старых кассетных магнитофонов;
рейки крепежные деревянные размером 25*25 для удержания двигателей;
проволока для антенны;
можно взять редуктор с детского управляемого автомобиля с коэффициентом не меньше 1:75;
2 емкости для грузил и прикормки;
вал винта из нержавейки диаметром 2,5 мм;
гребной винт из 4-х лопастей диаметром 50 мм;
ненужный корпус от пульта управления телевизором для обустройства передатчика;

Все материалы можно с легкостью найти в интернете или разобрать заявлявшуюся машинку сына на радиоуправлении.

Проследите, чтобы двигатель и аккумулятор должны быть одного рабочего напряжения. Один барабан будет служить в качестве спуска и подъема якоря, а второй для отгрузки прикормки.

Инструкция по изготовлению:

Сперва делаем эскиз, вырезая отдельные детали из ватмана. Главное, понять принцип.
Придаем кораблику форму. Полую часть заполняем глиной, пластилином либо парафином.
Переворачиваем кораблик и по размеру вырезаем стеклоткань.
Для обработки поверхности необходимо приготовить грамм 150 эпоксидной смолы.
Стеклоткань накладываем на корпус и пропитываем смолой, начиная с дна и завершая бортами.
Должно пройти не менее 3-4 часов пока высохнет смола и можно будет откорректировать форму корпуса. После этого наносят еще один слой и ждут 3-4 часа.
На корме крепятся рейки, на которые устанавливают двигатели, антенну и систему управления. Двигатель с дном корабля должны образовывать угол 10 градусов.
Монтируются 2 барабана.
Вал винта устанавливается возле двигателя, куда нужно залить часть «литола».
На вал ставится гребной винт.
Приводится в рабочее состояние электрическая схема, которая должна включать в себя приемник и передатчик, соединенных между собой.

Необходимые материалы и инструменты

Нельзя сказать, что собрать такое небольшое судно очень уж просто. Но если соблюдать инструкцию, то для изготовления самоделки понадобится всего день.

Для начала следует собрать необходимый материал и инструмент:

стеклопластик, фанера или другой материал, из которого можно будет вырезать корпус кораблика;
силовой каркас из алюминиевого профиля;
горячий клей (или другое средство для фиксации частей, которое будет устойчивым к воздействию воды);
монтажная пена;
двигатель;
регуляторы;
аппаратура для осуществления управления корабликом;
аккумулятор, благодаря которому будет работать моторчик;
провода и разъемы для подключения и соединения всех компонентов схемы;
паяльник;
дейдвудная труба;
вал с винтом, благодаря которому будет осуществляться передвижение катера;
ножовка или электролобзик.

Конструкция аппарата может быть абсолютно любой. Главное, чтобы она была действенной

Для этого важно правильно рассчитать водоизмещение этого маленького судна

Вообще, такая небольшая лодка считается настоящей находкой, ведь рыбаку не придется думать, как доставить прикормку на большое расстояние. Кроме того, к ней можно прикрепить эхолот и обследовать водоем в поисках наиболее рыбного места.

О рыболовных корабликах и эхолотах

Для начала рассмотрим плюсы этого рыболовного девайса, и отметим кораблик Carpboat Carbon, фото которого расположено на фото справа.

Очевидно, что покупать такую дорогую рыболовную игрушку в минимальной комплектации смысла особого нету, ведь этот кораблик должен выполнять сразу несколько важнейших функций (прикармливание и определение рельефа дна при помощи эхолота).

Если вы собираетесь приобрести рыболовный эхолот, советуем почитать про разновидности эхолотов, что-бы знать все нюансы этого гаджета.

А в качестве эхолота для кораблика неплохо подойдет Carbon FD-500, который оказался достаточно полезным на водоеме

Самый главный плюс при использовании тандема “кораблик + эхолот” – это быстрое изучение водоема, что очень важно, и делается почти сразу же по приезду на водоем, а прикармливание и подготовка снастей – дело второе. Эхолот за короткое время покажет рыболову рельеф дна, водную растительность и конечно же рыбу

Простой способ изготовления

Смастерить кораблик для рыбалки нужно по подобию катамарана с отличными по размерам банками. Деревянные заготовки размечают по шаблонам трапециевидной формы. Для сопоставления габаритов среднего по мощности судёнышка оттолкнёмся от размера большей банки (первый длина, второй ширина) 350х120 мм, а меньшей 300х90 мм. Чем острее угол детали, тем круче и быстрее набирается скорость конструкции, но ухудшаются параметры её управления. После раскроя лобзиком заготовок острые углы сглаживают до плавных форм, а боковые поверхности и торцы шлифуют, что придаст катамарану большую обтекаемость.

Обработанные шлифовкой детали размечают под установку поперечных креплений, длина которых варьируется в пределах 13–18 сантиметров, и сверлят отверстия. В малой банке предусматривают отверстие для крепёжного крюка по центру внешней поверхности. В таком виде деревяшки подвергают обработке пропиточным составом и после его высыхания окрашивают по вышеописанному способу в два разнящихся цвета. Металлические шпильки разрезают по определённому размеру ширины судёнышка и торцуют их окончания для возможностей свинчивания заготовок. Окрашенные деревянные части соединяют по просверленным отверстиям стягиванием шпилек, в обязательном порядке устанавливая на шпильки перед затяжкой прокладочные шайбы, исключающие повреждение и смятие древесины.

В отверстие для крепежа монтируют крюк, который готовят из шпильки и пары зажимных гаек. Для устойчивости катамарана, повышения его погружной массы, а следовательно, и увеличения параметров способствующих качеству управления, киль большей банки нагружают свинцовой пластиной. Пластину режут по форме деревянной заготовки и монтируют, прижимая к поверхности саморезами. Для достижения стабильности хода в некоторых случаях прибегают и к огрузке малой банки, осуществляя подобную описанной выше операцию. По завершении огрузки кораблик для рыбалки своими руками в принципе готов. Теперь остаётся провести испытания и настройку хода регулированием огрузки и крепёжного элемента.

Добившись требуемого результата осадки корпуса судёнышка в воду и простоты в контроле хода, изделие оснащают элементами ловчего монтажа и приступают к полноценному лову. Испытание кораблика для прикормки своими рукам потребует отладки механизма хода на скорости, практического определения величины холостого хода при торможении на различной скорости и проверки сработки сброса смеси, имитацией которой может стать обычный речной песок.

Кораблик спиннингиста

https://youtube.com/watch?v=tItyrJj_w2Y

Если в вашем арсенале имеется самодельный или фирменный карповый кораблик, то и его можно использовать как кораблик для троллинга. Единственное, нужно, чтобы судно не двигалось дополнительно, а лишь поддерживало ход вашего плавсредства. Радиоуправлением стоит воспользоваться лишь в момент отправления и возвращения снасти на борт лодки.

Практикуется также применение маленьких односоставных корабликов для троллинга. Для этого достаточно вырезать из пенопласта и оснастить двумя карабинами параллелепипед. Один край у него скругляют, другой наоборот – заостряют. Получается такая конструкция, как на фото.

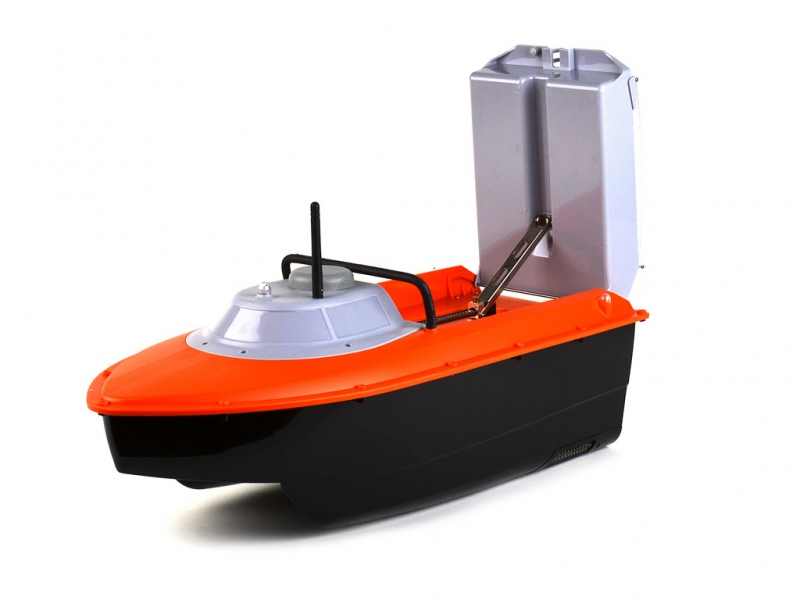

Прикормочный кораблик для рыбалки

Многие рыбаки уже видели этот гаджет на водоёмах. Он похож на небольшую игрушечную лодку. Ей можно управлять на расстоянии с помощью беспроводного пульта.

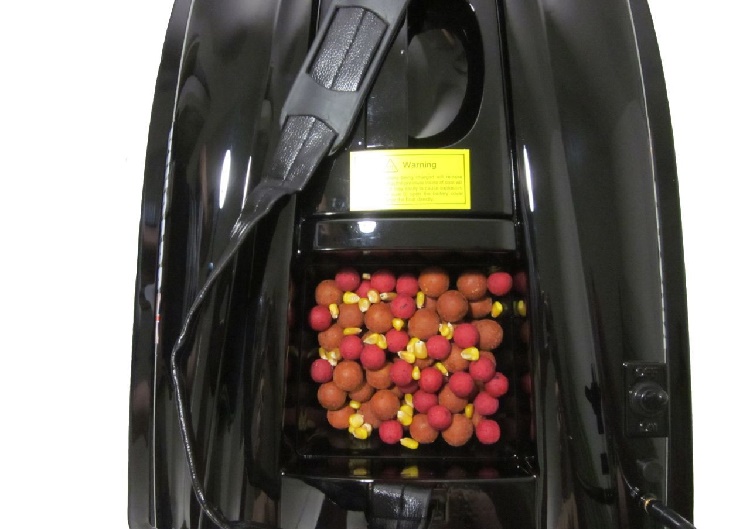

Обычно лодочка имеет два электромотора. На ней есть специальный бункер с системой сброса. В него закладывается прикормка. Бункеров может быть несколько. Для прикормки разного вида.

На дорогих моделях ставят эхолоты. Это значительно упрощает поиск места заброса и обеспечивает стабильный улов. Могут быть специальные захваты для завоза снасти. И еще много всяких хитрых и полезных технологий.

На рынке сегодня очень много корабликов для рыбалки от стран разных производителей: Россия, Украина, Китай и др. Они бывают совсем простые.

А бывают больше метра в длину. Их оснащают подводными камерами, сканерами, ночным виденьем, системой GPS и другими наворотами. На некоторых даже есть автопилот.

Читайте здесь Лодочный мотор своими руками — советы начинающим, проекты, чертежи и пошаговое описание постройки основных узлов и элементов (видео + 120 фото)

Но не только доставка корма возможна для этого гаджета. В дорогих моделях есть эхолот. Он сканирует рельеф дна. Помогает найти рыбные места. Мы рекомендуем покупать карповый кораблик с эхолотом. Без него гаджет принесет мало пользы.

Итак, прикормочный кораблик для рыбалки поможет во многих случаях. Найти место скопления рыбы. Завезёт снасть в заросшем водоёме. Для рыбной ловли далеко от берега.

Выгрузит прикормку там где надо. Ну и конечно для поднятия настроения.

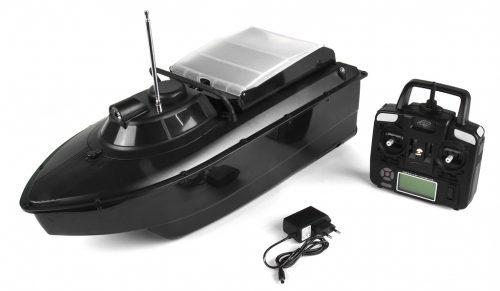

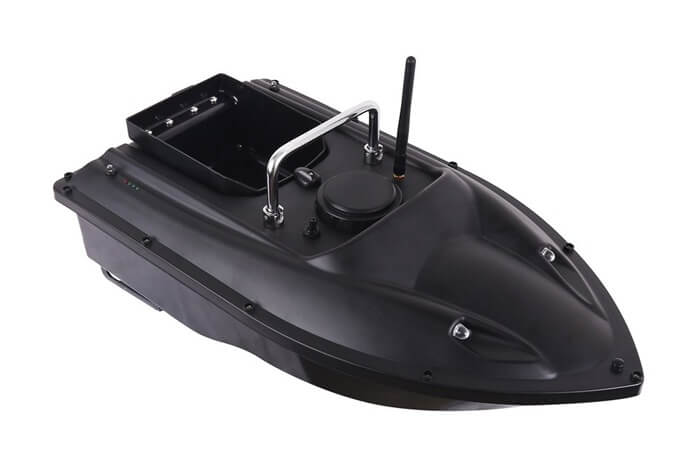

Обзор лучших моделей и их цены

На сегодняшний день создано множество моделей, которые позволяют реализовать различные функции. Стоимость промышленных вариантов вирируется от 20000 и до 60000 рублей. Самодельный кораблик будет самым доступным – обойдется всего в 6000 – 10000 рублей.

Давайте рассмотрим модели самых популярных представителей:

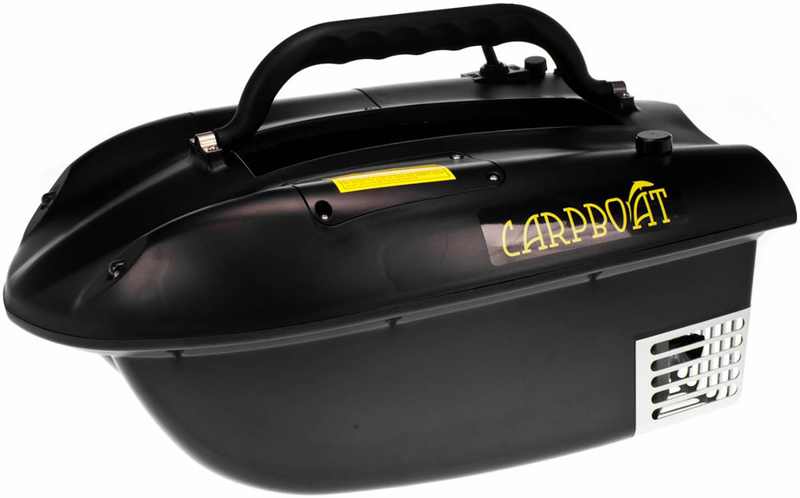

Carpboat Small 2,4 Ghz

Оснащенный беспроводным эхолотом. Цена такой модели примерно 40000 рублей. Обладает четырехканальной системой управления, ночной подсветкой и индикаторами зарядки аккумулятора. Может развить скорость – 2 метра в секунду. Продолжительность работы без подзарядки – 3 часа. Выдерживает загрузку в 1,5 кг.

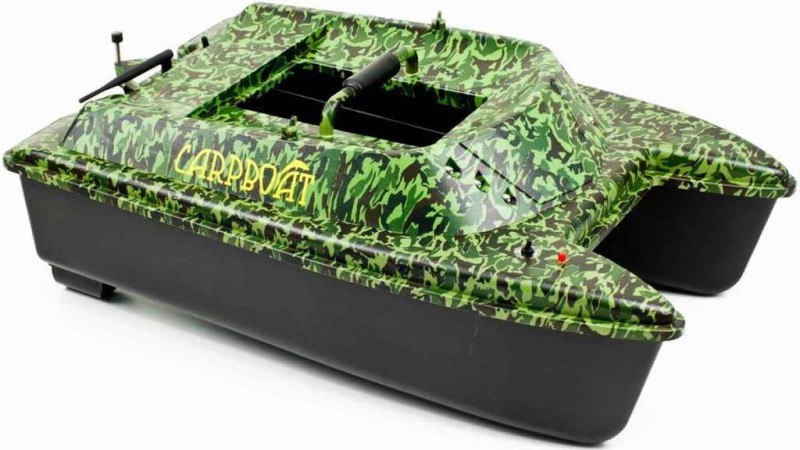

Carpboat Deluxe 2,4 Ghz

Стоимость – 55000 рублей. Двигается со скорость 3 м/с. Пульт ловит сигнал на расстоянии 1 километра. Без подзарядки работает 4 часа. В комплекте присутствует запасная батарея, которая позволит доставить катер к берегу в случае разрядки основного источника энергии. Загружать можно 5 кг прикормки.

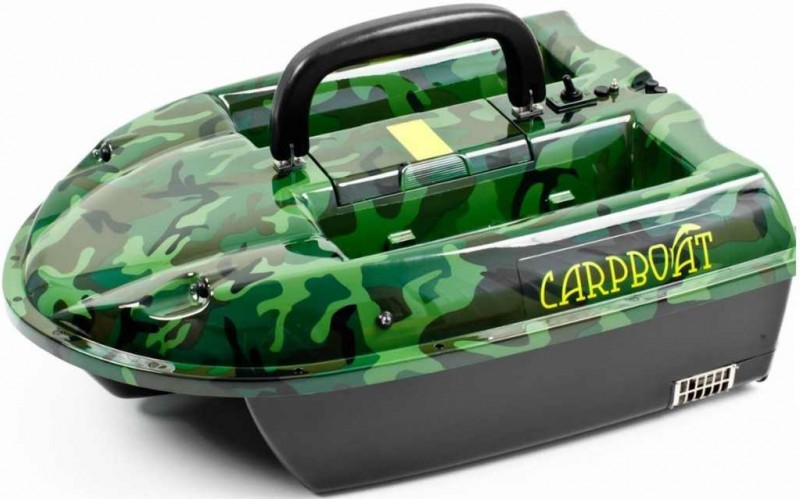

Carpboat Camo 2,4 Ghz

Цена – 45000 рублей. Имеет небольшие габариты, оборудован двумя винтами. Развивает скорость 2 м/с. Может управляться на расстоянии 700 метров. Загружается до 4 кг.

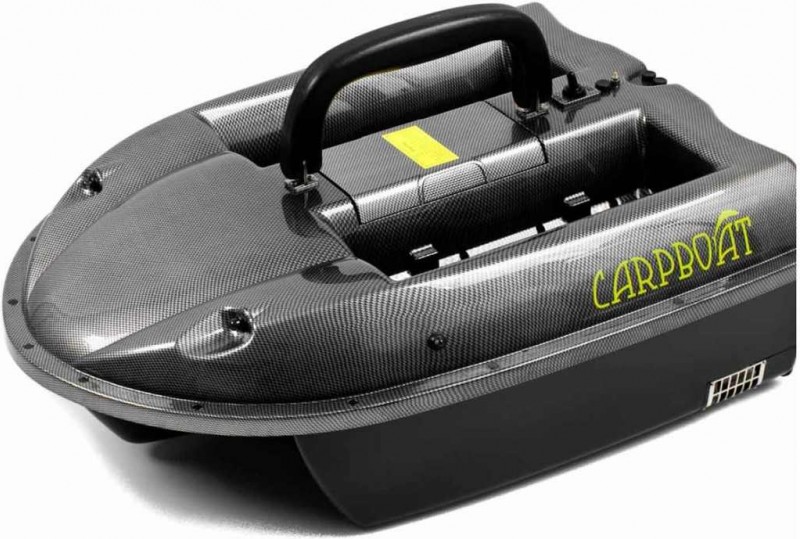

Carpboat Carbon 2,4 Ghz + FD500

Одна из самых дорогих моделей, стоимость которой может достигать 60000 рублей. Вес такого корабля – 8,5 кг. Скорость развивается до 60 м/мин, которая достигается благодаря работе двух независимых винтов. Управляется на расстоянии в 700 м. При неблагоприятных погодных условиях радиус действия может уменьшаться. Вес загрузки – 4 кг.

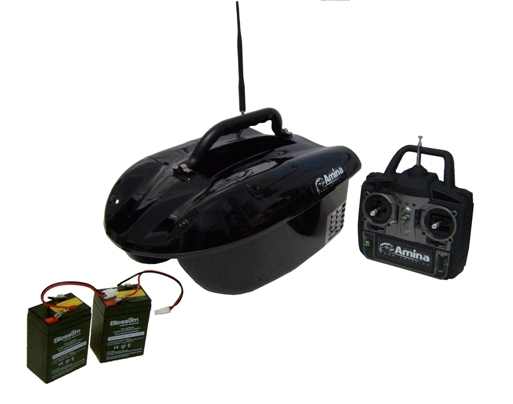

Amina PK2ЭМ

Цена модели – 30000 рублей. Выдерживает 2 кг прикормки. Работает на расстоянии в 500 м. Движется со скоростью 50 м/мин. Работает без подзарядки 90 минут.

Jabo 2DL

Самый доступный вариант, стоимость которого составляет 20000 рублей. Поставляется в комплекте с эхолотом. Можно купить оранжевого цвета, чтобы не потерять кораблик из виду. Вес комплекта составляет 4,5 кг. Без подзарядки может работать 3 часа. Загружается до 1,5 кг прикормки. Может двигаться во все стороны.

Необходимые материалы и инструменты

Для начала следует собрать необходимый материал и инструмент:

стеклопластик, фанера или другой материал, из которого можно будет вырезать корпус кораблика;
силовой каркас из алюминиевого профиля;
горячий клей (или другое средство для фиксации частей, которое будет устойчивым к воздействию воды);
монтажная пена;
двигатель;
регуляторы;
аппаратура для осуществления управления корабликом;
аккумулятор, благодаря которому будет работать моторчик;
провода и разъемы для подключения и соединения всех компонентов схемы;
паяльник;
дейдвудная труба;
вал с винтом, благодаря которому будет осуществляться передвижение катера;
ножовка или электролобзик.

Конструкция аппарата может быть абсолютно любой. Главное, чтобы она была действенной

Для этого важно правильно рассчитать водоизмещение этого маленького судна

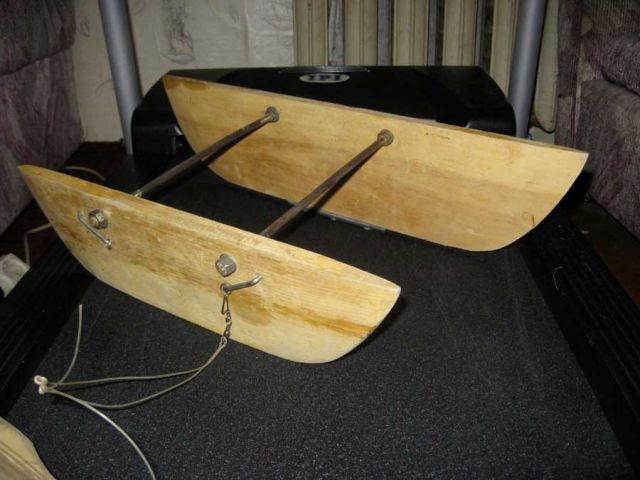

Снасть «Кораблик»

Этот вариант кораблика не такой сложный, его воссоздание своими руками не требует от рыболова глубоких познаний в области механики.

Кораблик для ловли рыбы иначе еще называют санки или самолёт. Некоторые красиво величают его водяным змеем. Главное сравнение основано на внешнем виде и принципе действия. Благодаря полозьям кораблик скользит по водной глади так же, как санки по снегу. Эта рыболовная снасть предназначена в первую очередь для ловли на большом расстоянии от берега, а также в труднодоступных местах. О том, как ловить на кораблик, можно прочитать здесь. А ниже мы расскажем, как сделать кораблик для рыбалки из подручных средств.

Что нужно для того, чтобы сделать простейшие санки?

Доска любой породы дерева с положительной плавучестью.
Металлические штыри для соединения.
Гайки.
Карабины и петли.

Рыболовные санки из дерева нужно просушивать после каждой рыбалки

Порядок сбора:

Из доски вырезаются полозья санок. Они должны иметь закругленные края. Для того, чтобы дерево не напитывалось водой, можно пропитать его лаком.
В каждом из полозьев нужно сделать отверстия с двух сторон, продеть штыри и нарезать на них резьбу с внутренней стороны доски, и с наружной.
Гайками затягиваем с двух сторон полозья на штырях.
На одном из полозьев закрепляем петли, к ним монтируем карабины для крепления лески.

Санки такого типа можно сделать абсолютно из любого плавучего материала, главное, чтобы полозья были одинаковыми между собой. Вместо дерева можно использовать экструдированный пенополистирол (пеноплекс), пенопласт, полиэтиленовые трубки с запаянными концами (например, полипропиленовые трубки из которых монтируют водопровод), и даже обычные пластиковые бутыли или другие ёмкости нужной формы. Главное, в случаях с полыми полозьями, чтобы они имели герметичность в местах крепления соединительных штырей. Можно загермитизировать их прозрачным строительным силиконом, или любым другим средством, предназначенным для этих целей.

Течение должно быть с передней стороны санок, там, где края заострены.

Техника изготовления изделия

Радиоуправляемый кораблик для рыбалки своими руками сделать нетрудно, нужно просто соблюдать последовательность выполнения работ:

Изготовление корпуса. Если используется фанера, то дополнительно придется облицевать ее стеклотканью и обмазать эпоксидной смолой. Это поможет защитить материал от гниения. Вырезать фанеру или стеклопластик необходимо по предварительно нарисованной или скачанной схеме. Для того чтобы герметизировать все швы, необходима монтажная пена.

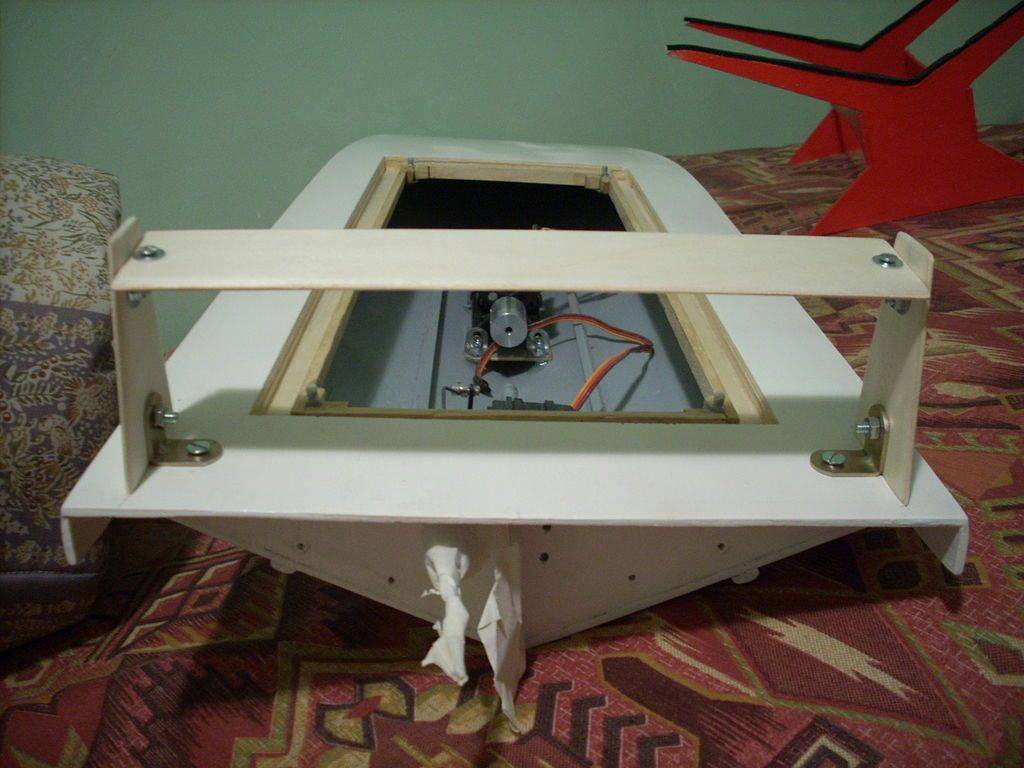

Установка силового каркаса. Благодаря ему нагрузка на корпус распределяется равномерно, и он остается на плаву. Нос кораблика можно заполнить пеной, которая гарантирует его непотопляемость.
Монтаж трубы с винтом. Лопасти движущего компонента остаются внутри корпуса, поэтому они не запутаются в водорослях, не поранят рыбу, а также не зацепятся за корягу. Отверстие трубы дополнительно нужно закрыть решеткой.
Обустройство электронной части. Вот теперь устанавливается двигатель, дейдвудная труба, вал с муфтой и гребной винт. Чтобы рыболовный катер мог плыть в заданном направлении и поворачиваться, нужно оснастить его регуляторами.
Монтаж серводвигателей для открывания емкостей с прикормкой. Они должны находиться в корпусах, внутрь которых не попадает пыль и влага.
Установка аккумуляторов.

Для управления изделием лучше выбрать пятиканальную радиосистему, которая устанавливается на игрушки.

Порядок работы

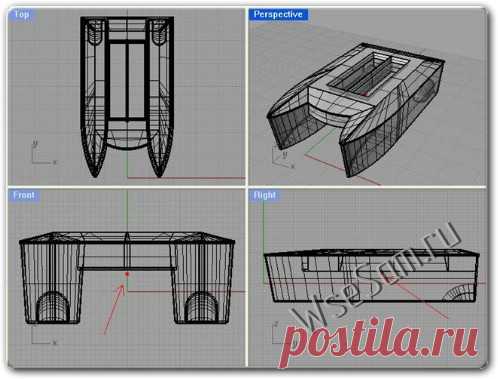

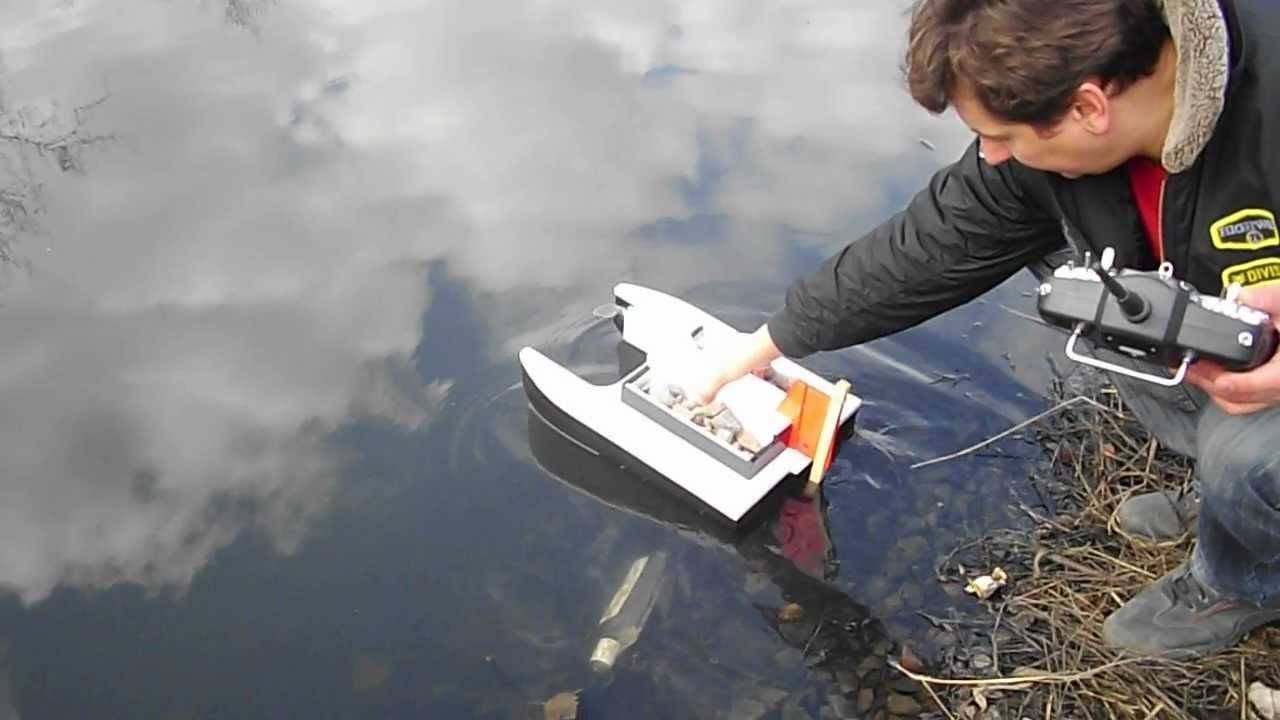

1. Сборка корпуса катера-катамарана. — рисуем эскиз катера:

— сделав разметку, разрежем по красным линиям; — согнем по тонким линиям и углам сгиба: 1 – наклон носа катера; 2 — подъем носа катера; 3 – подъем кормы; 4 – наклон кормовой части; — скрепками скрепим согнутые детали; — склеим бумагу любым клеем, после чего форма катера будет готова; — измерим водоизмещение катера; — сделаем форму жесткой, для чего обернем корпус внутри целлофаном и наполним наполнителем; — на полученную болванку, обмотанную стеклотканью, наносится эпоксидная масса; — после застывания корпус легко снимается; — для катамарана также делается второй корпус.

2. Установка реек для крепления двигателя хода, антенны, редуктора, палубы, электроники.

Рейки устанавливаются в такой последовательности:

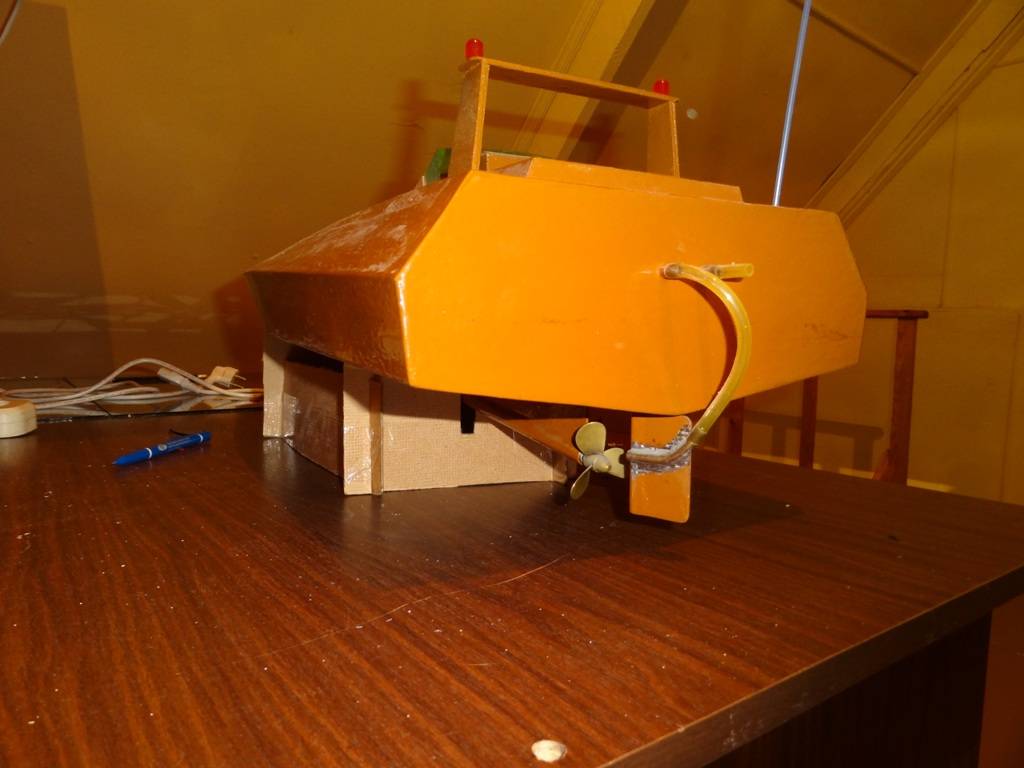

— рейки для крепления двигателя (1) — на корме катера; — двигатель ставится с небольшим наклоном, при этом сверлится отверстие в в корме с целью установки кожуха вала винта, для которого будет использован корпус шприца; при этом тонкий конец шприца устанавливается наружу (7);

— рейки антенны (2), которую делают из толстого, нержавеющего провода (лучше всего из латуни); — рейка редуктора (2,3) и сам редуктор (4), после этого производится соединение корпусов, для чего:

а) два сварочных электрода шлифуются мелкой наждачкой; б) в корпусах катера сверлятся отверстия на расстоянии около 10 мм от носа и кормы; в) прутья вставляются в отверстия и стягиваются гайками, а места соединения заливаются эпоксидкой;

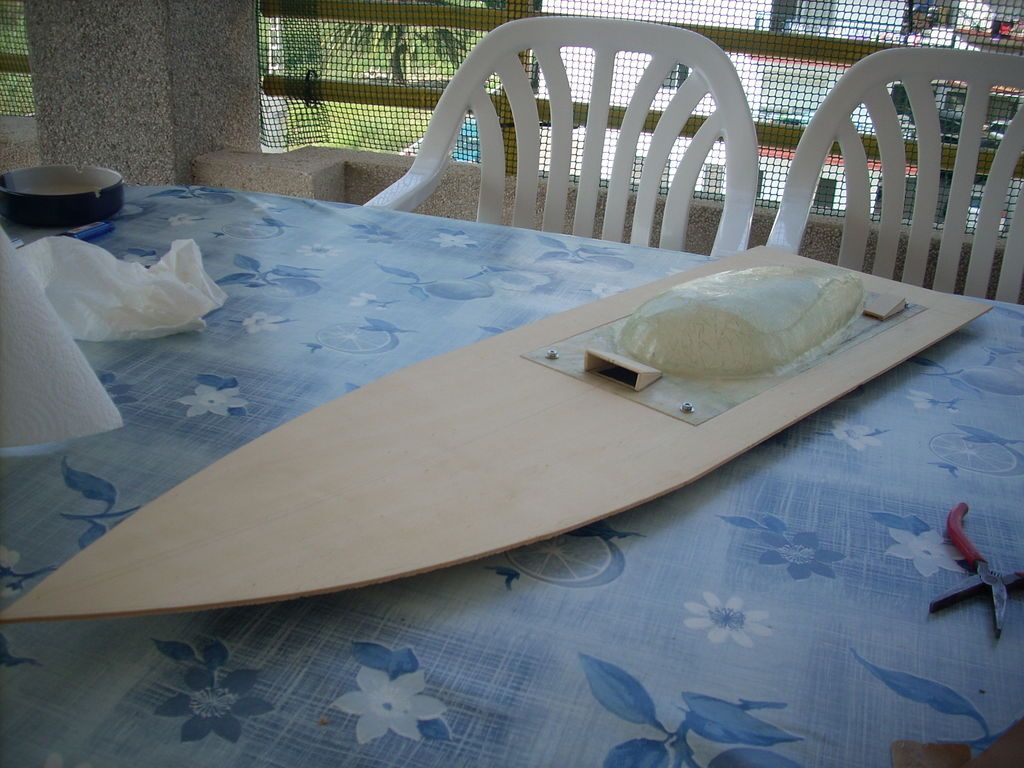

— палубные рейки, после чего из куска пластмассы вырезается палуба, сверлятся отверстия по ее контуру, отверстия для антенны, переключателей вида работ и питания, а также для трубки с проводами.

3. Производство и установка вала винта и самого винта.

— вал винта делают из нержавеющей стали диаметром 2.5 мм, на нем необходимо нарезать резьбу для установки винта и отполировать; — четырехлопастный винт делается из куска нержавейки толщиной не менее 0.5 мм, затем его устанавливают на вал и затягивают двумя ключами с помощью винтиков; — установленный винт в местах крепления заливают герметиком.

4. Установка радиоэлектронной аппаратуры и палуб.

— перед установкой аппаратуры производится центровка корпусов на воде, учитывая расположение батареек и аккумулятора (непотопляемость катера достигается путем заполнения всех свободных мест пенопластом); — для пропуска проводов между корпусами проводится пластмассовая трубка; — осуществляется соединение электронных узлов правого и левого корпуса в соответствии с данными схемами:

Схема соединения левого корпуса

Схема соединения правого корпуса

производится проверка работоспособности и настройка электроники;
палубы устанавливаются с применением герметика и шурупов.

5. Изготовление передатчика (можно сделать из корпуса пульта управления старого телевизора или калькулятора):

по центру корпуса делается разъем для антенны;
сбоку нужно установить выключатель электропитания от детской игрушки;
вверху корпуса устанавливается плата модулятора со светодиодом напряжения питания;
в нижней части корпуса устанавливается передатчик и батарейка «Крона»;
передатчик подключается проводом длинной около 15 м к автомобильному аккумулятору.

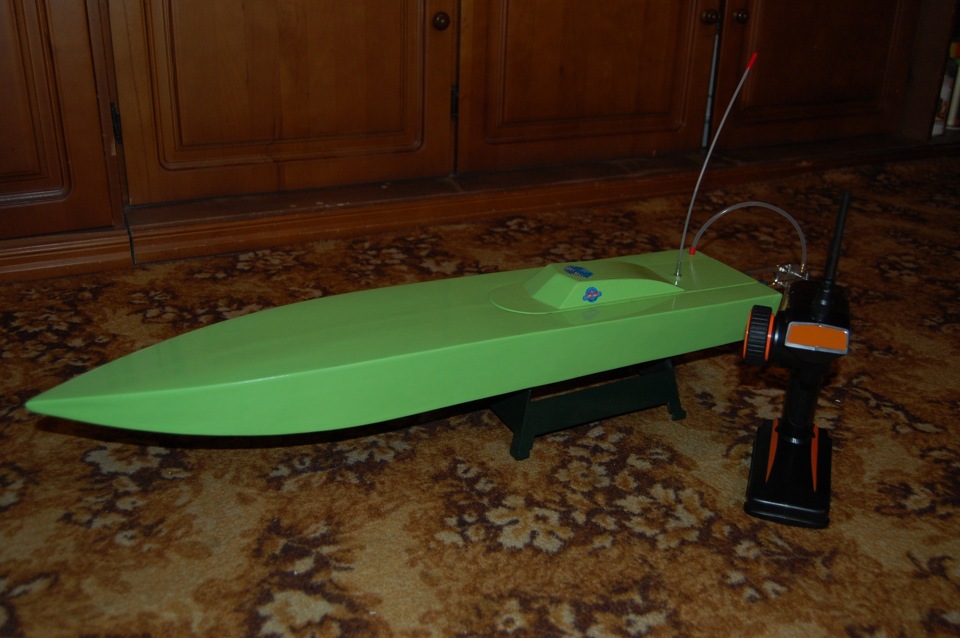

Катер готов к рабочим испытаниям и эксплуатации.

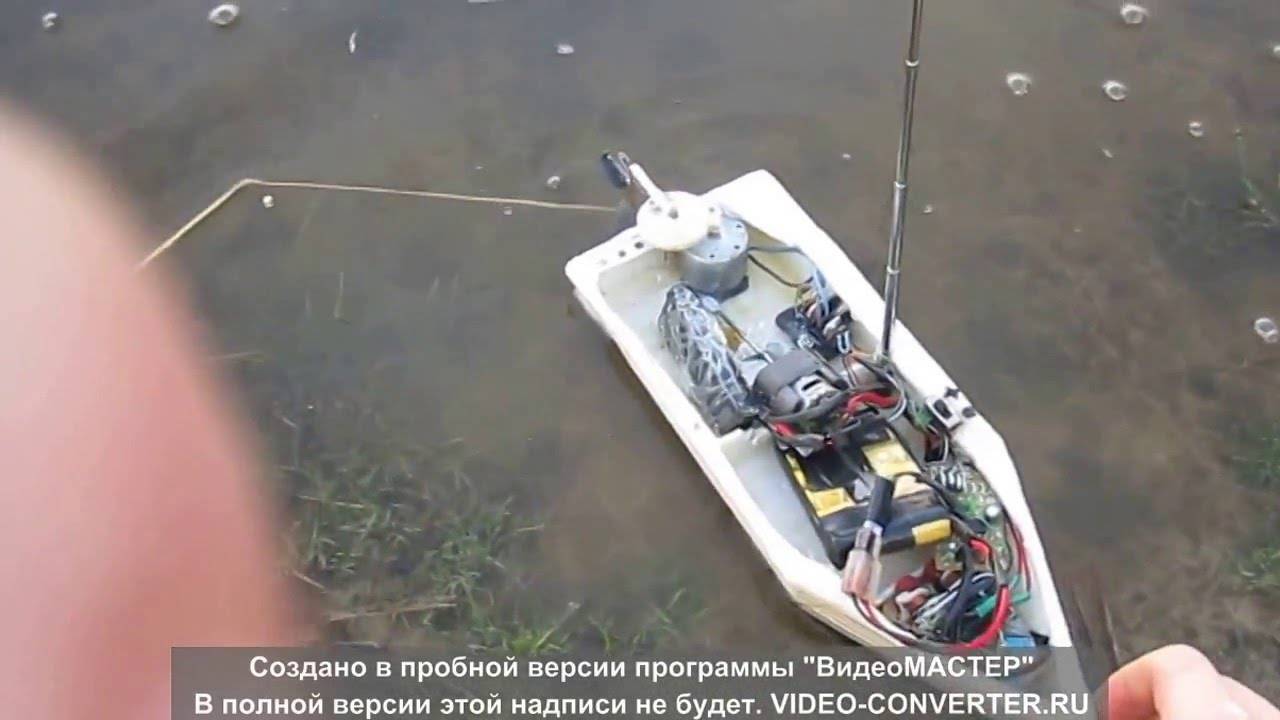

Установка электрических и механических компонентов

При покупке стоит обратить внимание на следующие моменты:

Радиоаппаратуру нужно выбирать работающую на частоте 2,4 гигагерца, что обеспечит не только дальность связи, но и устойчивость к помехам. Иначе в случае, если на водоеме окажется два любителя дешевых устройств, им придется управлять своими прикормочными катерами по очереди, так как одновременному управлению будут мешать помехи от другого пульта управления.
Электромотор лучше использовать бесколлекторной конструкции, так как ресурс коллекторных двигателей сравнительно небольшой, и заменять их приходится довольно скоро, особенно при интенсивной эксплуатации.
Аккумуляторы карповый кораблик своими руками должен иметь литий-полимерные, так как большой вес свинцовых существенно снизит массу полезной нагрузки готового изделия.
Зарядное устройство стоит подбирать из тех, которые допускают возможность подзарядки от автомобильного аккумулятора, так как это крайне удобно при длительных выездах на рыбалку.

Установка же всех этих узлов потребует немалого опыта работы с радиоуправляемыми моделями.
