Как сделать коптильню горячего копчения своими руками

Самодельная коптильня холодного копчения

Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.

Устройство коптильни холодного копчения

Такие установки состоят из нескольких отдельных элементов:

• Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
• Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
• Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.

Схема коптильного аппарата холодного копчения

Принцип работы

Самодельная коптильня холодного копчения работает следующим образом:

1. В дымогенератор помещаются опилки и щепа.
2. Щепки поджигаются и, при необходимости, включается компрессор.
3. Появляющийся при этом дым поступает в коптильную камеру к продуктам.
4. Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
5. Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.

Принцип работы дымогенератора

Виды коптилен холодного копчения

Есть разные конструкции таких аппаратов, но они работают по одной схеме.

Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.

Схема использования коптильни холодного копчения в домашних условиях на газовой плите

Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.

Схема коптильного аппарата холодного копчения с дымогенератором

Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.

Схема коптильни с дымоходом в земле

Коптильня своими руками с дымогенератором

Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:

1. Внутрь дымогенератора помещаются опилки и щепа.
2. Опилки поджигаются и аппарат закрывается крышкой с эжектором.
3. К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
4. Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
5. Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.

Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.

Устройство дымогенератора

Простейшая коптильня холодного копчения

Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.

Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.

Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.

Схема коптильни холодного копчения для изготовления своими руками

Оптимальные размеры

Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:

• для семьи из 4 человек — до 20 литров;
• для нескольких семей или заготовки копчёностей — до 100 литров;
• мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.

Копчение в кирпичной коптильне

В большинстве своем коптильни применяют для копчения мясных или рыбных полуфабрикатов. Их можно резать кусочками или коптить целиком.

1. Перед началом копчения мяса его необходимо натереть солью, специями и дождаться, пока оно начнет выделять сок. На некоторое время следует отложить мясо. Для того чтобы определить, готово ли мясо к копчению, проткните его вилкой. Светлая выступающая жидкость будет свидетельствовать о том, что продукт можно отправлять в коптильню. Предварительно его надо нарезать.
2. Для копчения куриной тушки, ее нужно очистить от внутренностей, разрезать, промыть и опалить на огне. Затем мясо обмазывают специями и на 3 дня оставляют в прохладном месте. Такая выдержка нужна курице, чтобы ее мясо не было жестким.
3. Копчение рыбы можно выполнять, как в свежем, так и в просоленном виде. Как целиком с потрохами, так и очищенную кусочками. Как показывает практика, рыба имеет наилучший вкус, если перед копчением ее просолить и подвялить. Для растирания рыбы используют соль более крупную. Перед копчением в течение нескольких часов рыба должна пустить сок, находясь в подвешенном состоянии.

В качестве топлива для коптильни подойдут любые дрова, а вот для хорошего дыма с приятным ароматом лучше использовать стружку можжевельника или ольхи. Яблоневые и грушевые ветки, орех и клен также сгодятся. Можно использовать микс из разной древесины, это придаст продуктам неповторимый копченый аромат.

Перед применением с древесины снимается кора, особенно это правило касается хвойных пород. Дерево можно измельчить на мелкие кусочки, или распилить его на стружку. Увлажненное сырье выкладывают на дно коптильни.

Мнение о том, что коптить можно только мясные и рыбные продукты ошибочно, ведь обработке дымом подвергаются как молочные продукты, так и овощи и фрукты. Находясь в коптильне продукт пропитывается едким густым дымом и обезвоживается. В этот момент также исчезают бактерии, за счет чего сроки хранения продукта увеличиваются.

В самодельной кирпичной коптильне зачастую применяется метод горячего копчения. В отличие от холодного, этот метод работает гораздо быстрее, к тому же имеет некоторые преимущества:

• при горячем копчении продукты теряют минимум влаги;
• любые продукты в коптильне горячего копчения получаются сочными.

Процесс копчения заключается в обработке продуктов густым дымом. Постепенно необходимо снижать температуру и плотность дыма. Время горячего копчения – до 2,5 часов.

При холодном копчении продукты готовятся под воздействием холодного дыма. На холодное копчение отводится до 7 суток.

Многие любят копчености. Они вкусны и обогащают рацион. Их приобретают в магазине, а можно приготовить дома, чтобы употребить свежими и не бояться разных добавок. Кроме того, копчение используется как способ сохранения продуктов. Дым – отличный консервант. Продается много разных приспособлений, компактных переносных коптилен. А вот коптильня из кирпича своими руками, построенная на даче, является наиболее практичным вариантом и служит украшением любого участка, гордостью хозяев. Это прочная конструкция, которая прослужит годы. Ее надежность зависит от качества постройки и материалов.

Место

Место для строения надо выбирать тщательно, т. к. строительство капитальное, перенести будет трудно. Коптильню следует располагать в отдалении от дома и других помещений, чтобы дым, искры и копоть не нанесли им вред. Кроме того, это может быть вредно для растений, это тоже следует учесть. Надо подумать и о соседях. Не все любят запах дыма.

Подготовка к строительству

Территорию надо очистить от мусора, травы, грязи. На площадке не должно быть ничего лишнего. Достаточная глубина фундамента 40 сантиметров. Если в планах большая конструкция, следует сделать более глубокий фундамент на глубину промерзания грунта. Заливается он армированным бетоном. Вес коптильни большой, подвижки фундамента недопустимы, они приведут к разрушению конструкции.

Перед строительством надо позаботиться о приобретении:

• огнеупорного кирпича;
• решетки;
• металлических прутов;
• металлической крышки;
• дверцы из дерева;
• глины.

Потребуются инструменты:

• уровень;
• шпатели;
• молоток;
• кельма;
• отвес;
• емкость для раствора;
• рулетка;
• лопата;
• порядовка – приспособление для ровной кладки рядов кирпича.

Из подручных средств

Если возникло желание закоптить рыбу на долгий срок, а специального агрегата нет, можно воспользоваться самым простым способом изготовления подобия коптильни для холодного копчения.

Чтобы сделать это, достаточно найти широкий отрезок плотного полиэтилена, четыре вертикальные жерди с высотой не менее 1,5 м, которые будут выполнять роль подпорок, а также проволоку для подвешивания рыбы. Еще понадобится ведро, оно выполнит роль дымогенератора.

Создание такой коптильни происходит следующим образом:

1. На ровном участке земли площадью около 1 кв. м вбить 4 жерди на равном расстоянии друг от друга, они должны образовать квадрат.
2. Натянуть между жердями проволочные прутья, их нужно располагать на достаточном расстоянии друг от друга, чтобы тушки или куски рыбы не соприкасались.
3. Внизу, в центре образованного жердями квадрата, установить ведро с горящими углями. Поверх них нужно выложить слой свежей травы – это поможет создать густой дым.
4. Конструкцию затянуть куском полиэтилена. Его нижние края нужно хорошо прижать к земле, например, с помощью камней. Полиэтилен должен полностью закрывать подобие коптильни.

В такой коптильне рыба холодного копчения готовится около 3 часов. После этого полиэтилен нужно снять для проветривания. На следующий день процесс копчения нужно повторить.

Прибор для приготовления копченой рыбы можно сделать своими руками из подручных средств. В процессе изготовления коптильни необходимо соблюдать определенные шаги. В зависимости от выбранного варианта самодельная коптильня для рыбы может быть стационарной или мобильной.

Универсальный коптильный шкаф

Перед тем, как выбрать коптильню, необходимо определить необходимые функции. Но есть аппараты «широкого профиля»

Они могут производить обработку продуктов в разных режимах, поэтому он оборудуется внешним дымогенератором с охладителем, встроенным ТЭНом на дне и вытяжным регулятором сверху.

В разных режимах работают различные элементы:

• Холодное копчение. Дымогенератор с охладителем и вытяжной вентилятор.
• Горячее копчение. Внутренний ТЭН, на который устанавливается ёмкость с опилками.
• Сушка. При обычной сушке работает только вытяжной вентилятор, а при ускоренной к ним добавляется ТЭН.

Компоненты универсального коптильного шкафа

Из ведра

Для этого устройства не нужны никакие приготовления, даже чертежи. Коптильня горячего копчения своими руками делается невероятно просто. Данный вариант во всей красе показывает это. Подходит для дачи, похода или пикника.

Что понадобится:

собственно, само ведро, самое обычное, металлическое – важно, чтобы в нем не было дыр; крышка, причем плотно прилегающая, чтобы емкость становилась герметичной; 1 или 2 металлические решетки (сетки); поддон для сбора жира; древесная щепа или стружка. На дно необходимо уложить слой древесной щепы (стружки) высотой в несколько сантиметров

Чтобы исключить возгорание, можно слегка сбрызнуть древесину водой. Однако с количеством влаги стоит быть осторожным – все же древесина должна начать тлеть, чтобы появился дым. Сверху устанавливается поддон для капающего жира. Решетку закрепляют на высоте 10 сантиметров от дна. Если имеется вторая, ее размещают как можно ближе к первой, но при этом необходимо оставить место для укладки продуктов: расстояние в 4-6 сантиметров будет оптимальным

На дно необходимо уложить слой древесной щепы (стружки) высотой в несколько сантиметров. Чтобы исключить возгорание, можно слегка сбрызнуть древесину водой. Однако с количеством влаги стоит быть осторожным – все же древесина должна начать тлеть, чтобы появился дым. Сверху устанавливается поддон для капающего жира. Решетку закрепляют на высоте 10 сантиметров от дна. Если имеется вторая, ее размещают как можно ближе к первой, но при этом необходимо оставить место для укладки продуктов: расстояние в 4-6 сантиметров будет оптимальным.

На решетку (или сетку) выкладываются заранее засоленные или же маринованные кусочки мяса или рыбы, затем ведро накрывается крышкой и ставится на огонь.

Коптильня из ведра, помимо простоты изготовления, обладает еще одним достоинством – приготовление в ней происходит очень быстро: спустя 20 минут температура внутри становится достаточной для приготовления пищи.

Сборка дымогенератора

Схема топки коптильного из старого холодильника. На расстоянии примерно 2-3 м от холодильника обустраивается топка. Чтобы обеспечить свободный поток дыма в нужном направлении (от топки к коптильной камере), топку необходимо расположить ниже по уровню, чем камера. Если у вас ровный участок или его естественного наклона недостаточно, в земле вырывается яма под топку и траншея под дымоход.

Топка будет исполнять роль дымогенератора, самый лучший вариант ее изготовления – кладка из огнеупорного кирпича. Если кирпича у вас нет, но есть ненужный металлический ящик, то его тоже можно применить в качестве топки. Если же у вас нет ничего из перечисленного, то можно обойтись даже куском листового металла, уложенного на дно ямы топки. Главное условие – в топке с дымогенератором должна быть крышка для загрузки материала, очистки от использованного сырья, а также регулировки потока и температуры дыма.

Подготовка корпуса

1. Из внутренней части холодильника удаляется облицовка и все пластиковые элементы. Магнитную полосу на дверях холодильника можно не убирать. Возникающие при демонтаже щели будут служить вытяжными отверстиями в будущей коптильне.
2. В нужных местах сверлятся отверстия требуемого диаметра и с помощью саморезов монтируются решётки и крючки.
3. В нижней части корпуса холодильника проделывается отверстие под дымоходную трубу. Для этого на днище отмечается круг диаметром, соответствующем используемой трубе. Далее с помощью дрели по контуру высверливаются разметочные отверстия, после чего ножницами по металлу вырезают отверстие.
4. Аналогичную процедуру необходимо выполнить в верхней части корпуса холодильника, для врезки вытяжного вентилятора. Размер этого отверстия выбирается соответственно диаметру вашего вентилятора.
5. На дверь устанавливается запорное устройство (крючок), обеспечивая её плотное прилегание к корпусу холодильника в закрытом состоянии.

Вы можете изначально пропустить п.4 и попробовать работу коптильни без вытяжного вентилятора, если поток дыма будет достаточен, можно оставить конструкцию в таком виде. Если поток будет слабым, то всегда можно добавить дополнительную вытяжку.

Монтаж дымохода

После того, как топка и корпус холодильника установлены на места, где они будут стоять в дальнейшем, их соединяются с помощью металлической трубы (дымохода). При необходимости выполнить изгиб трубы используют уголки с необходимым углом. Соединения необходимо выполнить герметично, чтобы холодный дым, требуемый для копчения, не выходил наружу вне коптильной камеры, снижая эффективность устройства.

Изготовление решёток

При изготовлении коптильни из холодильника своими руками, вам обязательно понадобятся решётки, на которых будет располагаться обрабатываемый продукт. Конечно, лучший вариант – использование решёток из нержавеющей стали. Однако если достать такую решётку сложно, то можно использовать решётку из черного металла. Для копчения небольших кусочков вполне достаточно решётки из проволоки диаметром 2мм, для более тяжелых кусков и толщина проволоки должна быть больше. Одно из главных требований к решётке при изготовлении коптильни из холодильника своими руками – отсутствие краски на её поверхности. Поэтому можно использовать решётку, идущего в комплекте с самим холодильником. Для избавления от краски её можно отбить с помощью молотка или выжечь над открытым огнём.

Делаем поддон

В качестве поддона для сбора жира можно использовать любую металлическую неокрашенную ёмкость. Её размеры необходимо подобрать таким образом, чтобы капающий сверху жир не падал мимо поддона.

Особенности выбора проекта

В первую очередь нужно определиться с приоритетным способом копчения:

• горячий процесс ускоряет готовность продукции, деликатесы ощутимо пахнут костром, температура дыма здесь составляет 43-45°С;
• холодное копчение подразумевает длительный процесс, но такие продукты можно дольше хранить, у них проявляется более изысканный вкус. В этом случае дым нагревается до 19-25°С;
• выпекание в дыму – это обработка продуктов при температуре 80-100°С.

Коптильня может быть переносной и стационарной, второе решение будет более надежным и легким в эксплуатации, оно рассчитано на длительное и интенсивное использование. Компактное строение можно разместить на приусадебном участке, в гараже или сарае, хотя по нормам безопасности лучше его использовать под открытым небом.

В проект стандартных домиков для холодного копчения входят следующие компоненты:

• дымовой шкаф – удобнее всего вариант с параметрами 90х60х120 см;
• две деревянные либо металлические решетки, точно помещающиеся в рабочую камеру, и поддон из листовой стали для сборки жира;
• деревянные ножки;
• дымоотвод – он может быть выполнен из металлической либо пластиковой трубы с диаметром 5 см;
• подводящий дымоход – его сечение должно быть не менее 10 см, оптимальная длина – 3 м, желательно использовать металлические либо керамические вариации, пластик при нагревании будет выделять опасные соединения;
• кирпичная либо металлическая топка, которую размещают на отдалении 3 м от дымовой камеры;
• кровельные материалы, из которых обустраивается крыша – профлист, рубероид, шифер, металлочерепица.

Как выглядит коптильня из дерева

На предусмотренных в корпусе решетках размещают продукты, устойчивость конструкции в целом обеспечивается благодаря ножкам. Чтобы отслеживать температурный режим внутри сооружения, на стену нужно повесить термометр. Топку и камеру объединяют с помощью трубы-дымохода, крышу оснащают дымоотводом, последний прикрывают куском шифера. Если предусмотреть на отводе вращающуюся заслонку, появится возможность для регулировки силы тяги.

При составлении проекта необходимо указать на чертеже план размещения сооружения на участке, особенности конструктивных элементов с размерами. В первую очередь нужно выбрать желаемые габариты камеры, при этом удобнее, если ее высота не превышает 120 см.

Крыша может быть односкатной и двускатной, плоской, трапециевидной. Проще всего изготовить кровлю плоской формы, немногим сложнее окажется односкатная вариация, имеющая относительно грунта угол в пределах 5-20°. Отводную трубу можно вмонтировать с любой стороны крыши – хоть слева, хоть справа.

Входное отверстие, в которое вставляется труба дымохода, предусматривается либо в днище камеры, либо в нижнем сегменте стенки. Выбор наиболее удачного варианта зависит от того, каким способом топка подключается к коптильне. Если решено прокладывать трубу с заглублением в грунт, входное отверстие должно быть в днище.

Коптильня из листов металла

Изготовить коптильню с применением металлического листа. В этой деятельности потребуется:

• Пара таких листов. Параметры: 60 – 155 – 2 см.
• Арматура. Лучше взять тонкую.
• Болгарка.
• Сварочная техника.
• Угол, которым пользуются столяры.
• Метр.

Перед основными работами обязательно создаёте чертёж задуманного аппарата. Если вам это сложно сделать, обратитесь к специалистам или найдите шаблоны в интернете и действуйте по ним.

С наличием грамотного чертежа практически исключены ошибки с расчётами необходимого объёма материалов. Параметры КГК можно задавать любые. Здесь ключевое условие: отдел копчения должен быть непроницаемым.

Действуйте по следующему алгоритму:

1. Используются одинаковые элементы. Металлический лист пилится на четыре части – применяется болгарка.
2. Полученные заготовки скрепляются друг с другом. Здесь проходит горячая сварка по капельной методике. Необходимый угол соединения поверхностей – 90 градусов. Чтобы соблюсти этот параметр, требуется работать со столярным углом. Аналогично следует работать с оставшимися сторонами намеченного агрегата. Все внутренние швы провариваются очень тщательно. Должна образоваться качественная герметичная конструкция. Это короб.
3. К нему присоединяется дно. Материал для дна – остатки стального листа.
4. Создание крышки. Из нержавеющей стали нарезайте четыре листа. Опять работайте болгаркой. По параметрам они должны несколько превосходить наружные параметры короба. У вас должна образоваться крышка с хорошей глубиной. Она должна без проблем надеваться на корпус КГК. Приваривайте её.
5. Создание ручек и стержней. Ручки делайте удобными для пользования, их можно сделать из древесины и покрыть специальным лаком. Стержни устраивайте в два уровня. На первом расположится поддон для скопления жира, стекающего с блюд. Его позиция – низ коптильного аппарата. На втором – крючки для продукции.

Это завершающая фаза. Агрегат готов. Его можно задействовать для коптильных задач. В нём получаются вкусности из мяса, рыбы и сала.

Остаётся вопрос по тепловому генератору для электрокоптильни. Им здесь является электроплитка. А когда температурные показатели копчения требуется увеличить, просто разводите костёр.

Отличие коптилен горячего и холодного копчения.

Существует два основных варианта коптилен – горячего и холодного копчения. Продукты, изготовленные в первой из них, получаются более мягкими и жирными, вторая же выдает изделия с плотной и суховатой структурой. Поэтому прежде чем приступать к изготовлению коптильного агрегата, стоит заранее согласовать, какой продукт больше придутся по вкусу вашим домочадцам, после чего уже можно будет определиться с выбором прибора. Коптильни горячего и холодного копчения отличаются между собой расположением топки и принципом работы.

Так, в конструкции агрегата горячего воздействия на продукты, нагрев коптильной камеры с расположенными на ее дне опилками производится непосредственно от открытого огня или же нагревательного электрического прибора, находящегося подо дном. Подобная схема способствует перегреву и появлению горячего дыма, исходящего от стружечно-опилочной смеси. Схема простейшего коптильного аппарата, работающего по такой технологии, показана на иллюстрации ниже:

Простейший прибор для горячего копчения продуктов

1 – Импровизированная топка, которая может быть сооружена в любом месте, где будет установлена такая коптильня.

2 – Поставка: ножки или даже просто несколько установленных кирпичей.

3 – Днище, изготовленное из металла толщиной в 3÷4 мм и имеющее просверленные отверстия диаметром 4÷5 мм

4 – Стружечно-опилочный слой из древесины плодовых пород, уложенный на перфорированное дно.

5 – Поддон с приподнятыми к краям стенками для сбора стекающего с продуктов жира.

6 – Металлическая решетка для укладки продуктов.

7 – Продукты для горячего копчения.

8 – Плотно закрывающаяся крышка с небольшим отверстием для отвода дыма.

Холодное копчение продуктов происходит под воздействием теплого дыма, температура которого редко превышает границу в 36÷40 ºС. Получившийся от тления древесины дым успевает остывать по пути от топки к коптильной камере. Таким образом, в данной конструкции две основные камеры, дымогенераторная и коптильная, располагаются друг от друга на определенном расстоянии, и связываются посредством специальных каналов. Дым, проходя по заданной ему траектории, не только остывает до требуемой температуры, но еще и освобождается от вредных примесей и копоти, которые могли бы попасть в продукты, снижая их вкусовые качества.

Цены на дымогенераторы

дымогенераторы

Примерная схема простейшей установки для холодного копчения продуктов представлена на рисунке:

Типовая схема коптильни для холодного копчения

1 – Топочная камера, в которую закладываются дрова.

2 — Топливо. Лучше всего брать древесину плодовых пород деревьев — вишни, груши, яблони и им подобным. Кроме этого, подойдет древесина и некоторых других лиственных пород, например, дуба или ольхи.

3 – Дымоходный канал, через который дым, постепенно охлаждаясь, как это условно показано широкими стрелками, попадает в коптильную камеру.

4 – Цокольная часть коптильни, выполненная из кирпичной кладки

5 – Мелкая металлическая решетка с ячейками 3÷5 мм, на которой будет задерживаться копоть.

6 – Коптильная камера без дна – это может быть подготовленная бочка или ящик из листового металла толщиной в 3÷4 мм, или же специально выстроенный «домик» из древесины или кирпича.

7 – Продукты, подвергаемые холодному копчению. Их обычно подвешивают на крюках за перекладины (поз.8), которые в свою очередь могут представлять собой обычные металлические прутья или же перфорированные реечные профили.

9 – Плотно подогнанная крышка коптильной камеры, имеющая отверстия или трубу для выхода дыма.

10 – Перфорированная крышка, закрывающая топочную камеру. В некоторых конструкциях дверца может быть расположена не сверху, а на передней или боковой стенке топки.

Это была лишь общая схема, которая может быть воплощена на практике различными способами. Ниже в публикации и будут рассмотрены несколько вариантов возведения коптильни для холодного копчения.

Конструкция мангала из баллона

Перед началом работ нужно разработать чертеж будущего изделия. В конструкции предусматриваются:

• поворотная крышка, для ее изготовления будет использована часть обечайки;
• для открывания и закрывания крышки при эксплуатации понадобится ручка. С целью предотвращения ожогов снаружи надевается деревянная рукоять;
• петли понадобятся для поворота крышки при открывании и закрывании. Использовать заклепки нецелесообразно, они могут расплавиться, так как внутри в процессе горения возможно повышение температуры свыше 700…800 ⁰С;
• края срезанной обечайки нужно усилить уголком. Он дополнительно уплотнит стык между частями;
• для отвода продуктов горения необходимо приварить патрубок с коленом;
• все устройство нужно поставить на ножки, высота которых поможет эксплуатировать мангал, не наклоняясь при приготовлении пищи;
• под самим баллоном целесообразно разместить полочку для твердого топлива;
• чтобы дрова или уголь нормально горели, нужно организовать приток воздуха. Для этого достаточно прорезать поперечные пазы. Возможен и более продвинутый вариант с использование трубопроводов для принудительной подачи воздуха.

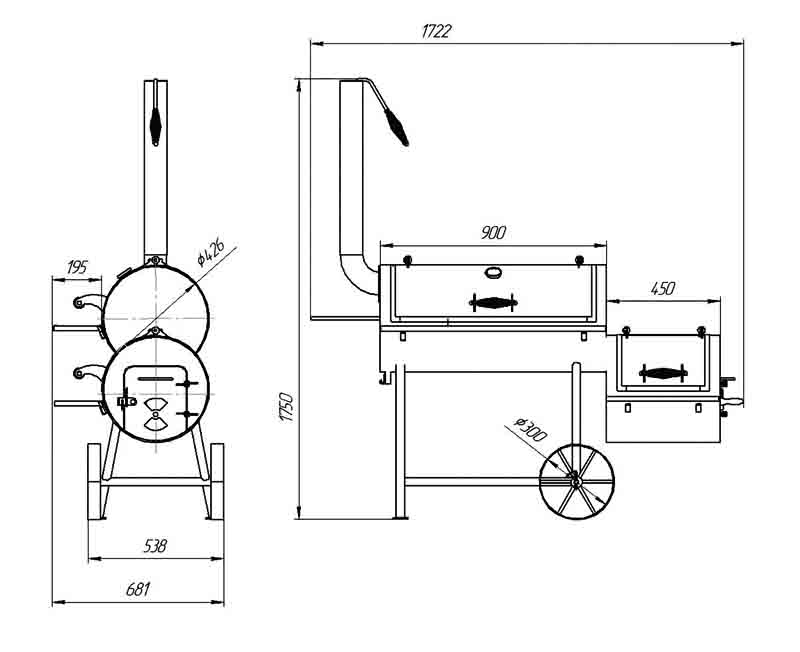

Эскизный чертеж будущего мангала

В процессе изготовления в проект могут вноситься дополнения или некоторые изменения. Их цель – оптимизация конструкции установки.

Основные резы заготовки перед началом сварочных работ

Самыми распространенными являются баллоны, объем которых составляет 50 л. Их проще достать. Они реализуются на заправочных станциях, где производится заправка пропаном. Там всегда имеются непригодные для дальнейшей эксплуатации емкости.

Креативная конструкция садового мангала из баллона

Некоторые мастера создают довольно интересные конструкции. В них предусматривают установку вспомогательных полок для установки посуды, полуфабрикатов и готовых блюд.

Можно встретить самодельные конструкции, где устраивают навесы от дождя. Тогда приготовление пищи можно выполнять даже в непогоду.

Наличие закрывающейся камеры превращает мангал в барбекю из газового баллона. Здесь пища готовится в замкнутом пространстве. От прогорающих углей тепловой поток излучения направляется на внутреннюю цилиндрическую поверхность, а потом отражается от нее и попадает на приготавливаемую пищу. Создается барбекюшница, в которой удобно готовить блюда восточной кухни.

Внимание! Можно услышать мнение, что внутри подобных барбекюшниц нагрев продукта происходит неравномерно. На самом деле наличие отражающих поверхностей из толстого металла позволяет поддерживать высокую температуру во всем объеме

Тепловое излучение распространяется во все стороны, а потом отражается на продукты, располагаемые на решетке.

Возможным продолжением может стать малогабаритная коптилка для горячего копчения мясных и рыбных продуктов.

Чертеж коптильни из двух газовых баллонов

Реальное исполнение коптильни

Из бочки

Если в саду стоит ненужная бочка, но хочется как-то ее применить, это вполне можно сделать. Вариантов множество. Один из них – сделать из бочки коптильню для горячего копчения своими руками.

Это устройство по конструкции похоже на аналогичное, сделанное из ведра, но имеет ряд отличий, включая очень серьезное – оно стационарное. К сожалению, на пикник взять не получится. Также данная конструкция подразумевает использование дымогенератора. Его можно купить или же изготовить самостоятельно.

Что понадобится:

• бочка с отрезанным дном, при этом в зависимости от нужд можно выбрать любой размер;
• решетки (или сетки) в количестве от одной до 3-4 (смотря какого размера бочка), но идеальным вариантом будет использование двух;
• опционально можно добавить крюки – для вывешивания крупных кусков пищи
• поддон для сбора жира;
• какой-нибудь кусок ткани, в идеале мешковина;
• дымогенератор и древесная щепа или стружка.

Это стационарная конструкция, однако в изготовлении она достаточна проста, что является преимуществом данной коптильни. Первым делом удаляется дно бочки, после она размещается на какой-либо возвышенности, например, на кирпичах. Снизу равномерным слоем выкладывается древесная стружка. Далее внутрь устанавливается поддон, а над ним металлические решетки. Потом идет присоединение дымогенератора. Последним штрихом выступает накрывание бочки куском влажной мешковины, которая защитит готовящуюся пищу от пыли, различного сора, а также разлетающегося пепла.
