Задача первая — определяем тип повреждения
Прежде чем приступить к ремонту плавсредства, стоит определить вид повреждения. Чаще всего у лодок ПВХ обнаруживают:
Проколы. Нередко во время облавливания мелководных и закоряженных участков водоема, лодка натыкается на торчащие палки
Также вследствие неосторожности случаются прожоги материала окурками от табачных изделий, или отскочившими угольками костра.
Порезы, длина которых не превышает 6 см. Их можно самостоятельно устранить, воспользовавшись ремкомплектом.
Порезы длиной более 6 см
Нередко на дне водоемов можно встретить металлические прутья, арматуру. На берегу такие порезы будет сложно устранить.
Поломки узлов плавсредства. На фоне продолжительной эксплуатации лодки часто возникают поломки клапана, киля, днища, транца.
Придерживаясь пошагового руководства можно практически любую поломку устранить в домашних условиях, или даже в полевых условиях
Жесткая палуба для надувного катамарана
На катамаранах Мастеркат используется специальная жесткая палуба, которая значительно превосходит по размерам лодочный пайол. Сделана она из той-же нескользящей морской фанеры и складывается пополам. Палуба на надувном катамаране состоит из нескольких секций (82.5 см крайние и 75 см центральные секции).
Жесткая палуба надувного катамарана
Моторный катамаран Мастеркат Т60
Жесткость катамарана обеспечивается продольными трубами или баллонами, поэтому никаких стрингеров и дополнительных сцеплений секций палубы не нужно. Листы фанеры просто лежат рядом и стягиваются друг с другом и рамой специальной стропой. В небольшие щели между секциями палубы сливается вода, что позволяет очень удобно мыть палубу.
Палубу катамарана легко мыть
Для чего киль надувному маломерному судну?
Самое время разобраться в преимуществах наличия киля у маломерных надувных лодок:
- Устойчивость. Вы без проблем будете управлять лодкой, потому что она будет податливой, даже если вы встречаетесь с волнами. Не зря киль сравнивают с рыбьем плавником, ведь за счёт него лодка не сворачивает с курса и без проблем входит в повороты.
- Высокая скорость. Хотите стать рыбаком-шумахером? Лодка с килем поможет преодолеть значительные дистанции на высокой скорости, так что даже рыба удивится вашим подвигам!
- Плавность хода. Даже если будут встречные волны, замедляющие движение плоскодонной лодки, киль даёт возможность врезаться в них и продолжать скоростное движение без прыжков.
- Поднят лодочный нос. При встречных волнах вы не будете мокрым с ног до головы.
- Киль является дополнительным гермоотсеком, который увеличивает безопасность плавсредства.
Получается, что надувное маломерное судно становится устойчивым, маневренным и более безопасным! В такой лодке вы почувствуете себя увереннее.
Как собрать пайол-гармошку для надувной лодки
Осталось скрепить все составные части дверными петлями, чтобы получилась гармошка (книжка). Для этого вдоль стыков наметьте отверстия петель и просверлите их. Петли располагайте в 3-5 см от края. На каждое соединение потребуется 3 петли минимум.
Затем приверните петли при помощи болтов и гаек. Не забудьте проложить шайбы, чтобы гайки не утонули в дереве.
Возьмите напильник и сточите лишнюю часть болтов, чтобы они не торчали. При помощи напильника закруглите металлические выступы болтов и гаек.
Кстати, если вы не хотите использовать петли, попробуйте скрепить детали шнуровкой. Такой способ проще, но соединение петлями надёжнее, ведь шнур может со временем перетереться или сгнить.
Почему именно ПВХ?

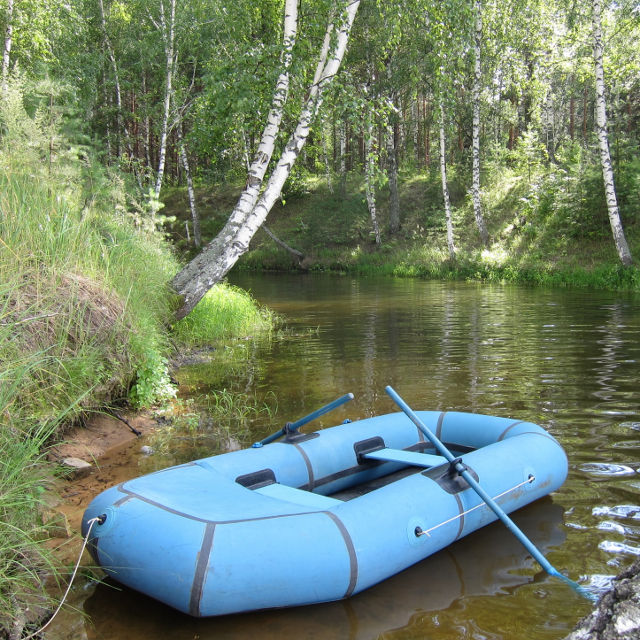

Фото 2. Резиновая лодка (уфимская «Омега-2») в естественной среде обитания. Всем хороша, но ныне — раритет. Автор фото: ecom.
Для изготовления надувных лодок применяется два вида ткани — прорезиненная и поливинилхлоридная (ПВХ). Первая интенсивно использовалась в XX веке, но в последнее время вовсю сдаёт позиции второй, и оно немудрено — у ПВХ перед резиной имеется масса преимуществ: она прочнее, долговечнее, хорошо держит низкие и высокие температуры, стойка к морской воде, маслу, бензину, ультрафиолету, не гниёт и не требует особого ухода
Лодки ПВХ отличаются лучшей грузоподъёмностью, также их баллоны выдерживают большее давление, что немаловажно для ходовых качеств, в т. ч
и под мотором. А из тонкого ПВХ можно сделать очень лёгкое и компактное плавсредство.
Фото 3. ПВХ-лодка на исходной позиции. Автор фото: Dellex.
Нижеследующая табличка красноречиво показывает все плюсы ПВХ перед резиной.
Характеристика \ Материал | Поливинилхлорид | Резина |
Срок службы (лет) | 20 | 5 |
Особые условия хранения | Нет | Да |
Прочность швов на разрыв (кг/см2) | 3,5 — 4,5 | < 0,5 кг. |
Рабочее давление (атм) | 0,3 | 0,15 |
Температура хранения | -40°C .. +50°C | -5°C .. +35°C |
Единственное, чем уступает ПВХ резине — это тем, что несколько «дубеет» на холоде.
Выходит так, что выбор лодки именно из ПВХ — это лучший и единственный вариант, хотя бы даже потому, что резиновую лодку на витрине магазина нынче днём с огнём не сыщешь. Тем не менее, это вовсе не означает, что «резинку» нет никакого смысла покупать. У неё всё-таки есть одно преимущество перед ПВХ-плавсредством — цена (особенно у б/у). Поэтому она вполне сгодится — как бюджетный вариант. И самое главное — дешёвой лодки из некачественного ПВХ она будет лучше.
Фото 4. Лодки из дешёвого ПВХ. Годятся разве что для детских игр на пляже или в бассейне. Автор фото: Acabashi.
При выборе лодки следует обязательно обращать внимание на то, является ли её материал армированным. Армированный ПВХ от неармированного как раз и отличается наличием тканевой основы
То есть, неармированный ПВХ — это просто плёнка из полимера, соответственно — он менее прочный, ибо ткань укрепляет материал, а также не даёт ему растягиваться.
Разновидности жесткого пола для лодок ПВХ
Помимо различий в материалах слань для лодки ПВХ еще классифицируется по конструкционным особенностям. Здесь можно выделить несколько разновидностей.
Слань-коврик или реечный настил
Представляет собой ряд фанерных пластин (от 2 до 7 шт.), скрепленных между собой тканевой проклейкой. У многих плавсредств бюджетного класса реечная слань поставляется в стандартной комплектации.
Для малых лодок реечный пол в лодку ПВХ обладает достаточной жесткостью, мало весит, быстро и беспроблемно складывается и раскладывается. При желании его можно вовсе не вытаскивать из судна, т.к. конструкция позволяет легко свернуть сдутую лодку вместе с реечным настилом. Но ввиду малой жесткости лодочный пол такого типа подходит только для легких малогабаритных суден. С лодками средних и крупных размеров использовать в качестве пола реечную слань не рекомендуется.
Жесткий лодочный пол из Н-профилей
Простейший и широко распространенный у ПВХ лодок эконом класса тип жесткого пола. В данном случае также используются фанерные листы, только крепятся они уже посредством Н-образного профиля, т.е. вставляются в профильные рейки друг за дружкой. Такое крепление значительно увеличивает жесткость конструкции, так что при этом настиле в лодке уже действительно ощущаешь, что такое жесткая слань.
Возможно будет интересно: Как выбрать якорь для лодки ПВХ — типы конструкции, расчет веса, средняя цена
И все было бы хорошо, но бюджетный Н-профиль, к сожалению, портит общее впечатление от подобного настила. Дело в том, что он слишком тонкий, чтобы обеспечить должную прочность и износостойкость фанерного соединения. В результате от постоянных нагрузок профильные стыки, а вместе с ними и вся конструкция, быстро приходят в негодность.
Складной пайол (конструкция «книжка»)
Широко используется наряду с Н-профильным полом для лодки ПВХ пайол «книжка». Так называют складную конструкцию из нескольких фанерных сегментов, соединенных между собой тканевой основой, позволяющей сложить такой настил «гармошкой» или, как многие говорят, «книжкой». Такой пол быстро вставляется в лодку и полностью покрывает днище.
Однако, складная конструкция не всегда способна обеспечить должную жесткость. Например, нецелесообразно использовать пол «книжку» для лодок ПВХ с килем. При глиссировании килевая лодка рассекает волну и попадает под ударные нагрузки, которую компенсируют надувные баллоны судна. Так вот, если установленному между этими баллонами настилу не хватит должной жесткости, он начнет «гулять» и лишать судно равновесия. Поэтому лучше всего использовать пайол «книжка» с моторными плоскодонными лодками, которые не испытывают подобных нагрузок.
Настил в лодку со стрингерами
И, наконец, самый жесткий пол для ПВХ лодки – фанерный настил толщиной от 12 мм, закрепленный стрингерами с алюминиевой окантовкой. Такой пайол настолько увеличивает жесткость днища, что ПВХ лодка превращается в почти неуязвимое монолитное судно, способное устойчиво выполнять глиссирование на высоких волнах.
Также из плюсов стоит выделить алюминиевые грани, надежно защищающие фанеру от получения повреждений. Но, здесь же проявляется и минус таких креплений – стрингера не должны выпирать, иначе днище будет быстро истираться. Чтобы предупредить подобную неприятность большинство производителей дополнительно покрывают стрингера тканевым слоем.
Плюсы и недостатки ПВХ лодок с килем и без
Итак, мы разобрали что такое киль и для чего он установлен в лодке, а также рассказали о некоторых преимуществах, которыми обладает лодка с килем. Но информация была бы не полной, без указаний на типичные недостатки лодки с надувным дном и килем. Поэтому предлагаем вашему вниманию подробную таблицу плюсов и минусов, характерных для надувной лодки ПВХ с килем.
| Килевые лодки | |
| + | – |
| Устойчивость при передвижении Стабильно держит курс, не виляет на волнах и при ветре. | Объемные габариты Киль, как дополнительная конструкция, влечет за собой увеличение размеров, массы и осадки лодки. Кроме того, за счет выпирающего «плавника» судно не устойчиво на суше и его затруднительно сплавлять с берега на воду. |
| Маневренность и плавный ход Лодка легкоуправляемая, чутко откликается на действие, и при этом почти не зависит от внешних факторов (ветер, волны и т.п.). | Глиссирующий режим требует мощного мотора Чем больше масса лодки, тем труднее вывести ее на глиссирование + киль создает дополнительное сопротивление. |
| Безопасность Киль, как дополнительная «подушка» крепко удерживает судно на плаву и не дает перевернуться. | Для упора киля необходимо наличие жесткого палубного настила Чем жестче днище лодки, тем она устойчивее. |
| Грузоподъемность За счет «жесткого» дна судно выдерживает большую нагрузку. | Цена Такая же модель лодки, но без киля, стоит на несколько тысяч дешевле. |
А чтобы после нашего обзора по выбору модели плавсредства вовсе не оставалось вопросов, заодно перечислим характеристики, которыми отличается плоскодонная лодка без киля.
| Плоскодонные лодки | |
| + | – |
| Минимальные габариты Плоская лодка легче килевой, и без затруднений спускается на воду. На суше надутая лодка стоит устойчиво, а при хранении в сдутом виде не занимает много места. | Посредственная курсовая устойчивость При передвижении по заданному направлению требуется постоянный контроль. |
| Простой выход на глиссирование Относительная легкость конструкции и плоское дно позволяют лодке плавно скользить по воде. | Низкая маневренность, опасный ход на волнах Судно подвержено сильному ветру, и нестабильно удерживается на волнах. Лодка подскакивает и увиливает в сторону, а при сильном ударе о волны вовсе возможен полный переворот судна вместе с экипажем. |
| Легко эксплуатируется на мелководье Судно начинает плыть уже при глубине в 30 см., в то время как лодка ПВХ с килем начинает ход только после полного утопления «плавника». | Недолговечность Если не провести усиление днища, материал со временем начинает растягиваться и вгибаться в лодку, что приводит к образованию воздушного пузыря. Он, в свою очередь, ухудшает скоростные показатели и способность судна выходить на глиссирование. |
| Цена Плоскодонки считаются наиболее бюджетным вариантом рыбачьих плавсредств. | Менее прочный материал Конструкция и характеристики судна не предполагают использование многослойной ПВХ ткани. |
Как видно, у каждой модели есть свои достоинства, равно как и недостатки. Причем некоторые минусы можно легко исправить собственноручной «доработкой» плавсредства. Например, для облегчения глиссирования лодок с килем можно ставить мотор большей мощности. Также дно плоскодонки можно укрепить жестким настилом, тем самым значительно продлив его срок эксплуатации. А уж совсем «прошаренные в теме» рыбаки умудряются даже разработать и установить самодельный киль на лодку ПВХ с плоским дном. Хотя, конечно, намного проще купить надувные лодки с килем в специализированном магазине.
Так что вполне можно сказать, что преимущества и недостатки моделей лишь дело вкуса, т.к. они зависят от взглядов конкретного потребителя. Поэтому главным критерием в выборе лодки считается не что иное, как цель ее приобретения и условия эксплуатации.
Если вы обычно проводите рыбалку в мелких водоемах и не гоняете по волнам на большой скорости, то вам вполне хватит возможностей обычной плоскодонки. Тем более, что затраты на покупку такой лодки сравнительно не велики. А если же вы настоящий повелитель водной стихии, и в поисках крупного улова рассекаете по волнам любых рек, озер и морей, то стоит задуматься о килевой лодке и мощном моторе. На такой агрегат, конечно, придется «раскошелиться», но зато мощное плавсредство покорит любой водоем, и обеспечит экипажу рыбаков комфортные и безопасные выезды на воду.
Итак, подведем итог. Для плавания размеренным темпом по тихим гаваням вполне достаточно мощности плоскодонки и весел. А для покорения крупных и глубоких водоемов идеальным решением станет покупка лодки с килем под мотор мощностью более 5 л.с.
Материалы для жесткого пола
Жесткий пол может быть изготовлен из различного материала: фанеры, алюминия или пластика.
Фанерный
Ещё недавно фанера была основным материалом для пола в надувных лодках. Для изготовления пайола используется влагостойкая фанера.
Одним из преимуществ фанерного настила является то, что он не производит впечатления скользкого пола, когда бывает мокрым.
В случае плохой установки или некачественного склеивания, при нарушении правил хранения фанера становится намного больше допустимого веса. Это может привести к образованию дыр или царапин на дне ПВХ.
Обычно используется фанера толщиной 9 — 12 мм.
Пластиковый
Пластиковый пайол чаще всего применяется для малогабаритных лодок ПВХ. Отсутствие крепости конструкции не разрешает укладывать такой пайол на лодках большого размера.
Благодаря легкому весу, настил может быть разобран и собран в виде книжки.
Из лодки такое днище можно и не вынимать, после сдувания лодку можно спрятать с пайолом.
Пластик, в отличие от другого материала, не сможет повредить лодку.
Его удобнее использовать, сборка и разборка лодки будет осуществляться за 20 минут.
Характерным плюсом пластикового пайола является отсутствие звука, который издают металлические днища, что немаловажно на рыбалке, когда нужна тишина
Алюминиевый
На лодках длиной больше трех метров используют исключительно алюминиевый настил. Такое дно, в отличие от иных, полностью охватывает дно лодки ПВХ, гарантируя надежность и крепость механизма.
Для лодок с надувным килем необходим жесткий пол, который будет упираться в края. Как правило, 12 мм является оптимальной толщиной для жесткого листа.
Специальные пазлы служат в качестве крепительного элемента, не пропускают люфтов и непроизвольного скалывания и поломок во время нагрузок.
В результате пол становиться единым целым, в сочетании со стрингерами.
Сплошной слой алюминия покрывает всю лодку от носовой части до транца и максимально распределяет массу человеческого тела, не повреждая дна при воздействии лишнего веса.
Особенности алюминиевого пола
Плюсы и минусы есть у всех материалов. В отличие от пластика, алюминий не портится и не повреждается водой. Но если этот вид пайола был деформирован, замена его будет гораздо дороже, чем вариант из пластика.
Благодаря дополнительным кромкам пайол из алюминия не нуждается в еще очередной окантовке.
Конечно алюминий, летом, нагревается на солнце, а зимой быстро остывает, как и любой металл. Но это утверждение неактуально, так как зимой на лодках не плавают, а в сильную жару можно постелить резиновый коврик на дно.
Самостоятельное изготовление конструкции
Практикующему рыбаку совсем не обязательно приобретать производственную модель транца для лодки. При наличии инструментария и материалов можно построить конструкцию в домашних условиях.
Как сделать транец для лодки своими руками:
- В первую очередь, необходимо подготовить кусок фанеры достаточной толщины. Совсем не подойдет для самостоятельной работы плита ДСП, поскольку данный материал довольно тяжелый, а крепление неудобно производить.
- Перед началом строительных работ следует сделать замеры будущего транца, используя рулетку и карандаш.
- После шлифовки краёв пластины по краям приклеивают полоски резины. Подобный подход обеспечит безопасность баллонам.
- Следующим этапом является установка транца на лодку. Для этого к фанерному листу прикручивают пластинку из металла. Размеры пластинки могут слегка отличаться от подлежащей основы. На металлическом листе должны быть приварены две железные трубки. К трубкам, в свою очередь, привариваются два штыря, изогнутые под определенным углом (как правило, угол составляет 90 градусов).
- Чтобы мотор во время плавания не уходил под лодку, необходимо сконструировать сиденье. На арматуру приваривают две железные пластины, предназначенные для последующего крепления фанеры.
Высоту транца оставляют в соответствии с рекомендуемыми нормами, или же меняют в зависимости от мощности и типа мотора.
Что такое киль у лодки ПВХ? В чем его предназначение?
Благодаря килевой конфигурации лодочного днища обеспечивается повышенная курсовая устойчивость при передвижении по водному зеркалу. Также этот элемент конструкции необходим для быстрого перехода из режима обычного плавания в глиссирование. Кроме того, он улучшает управляемость – надувное судно становится предельно послушным, оно не рыщет по сторонам на большой скорости или после столкновений с высокими волнами.
Эта часть корпуса берет на себя роль рыбьего плавника, главнейшая задача которого заключается в стабилизации движения на крейсерском ходу и в упрощении вхождения в повороты. Килевая конструкция позволяет плывущему средству оказывать достойное сопротивление боковому соскальзыванию и помогает ему гораздо эффективнее, чем образцы с плоскими днищами, справляться со встречными водными потоками. Судно практически не трясется и не подпрыгивает. Плавать на нем комфортно и более безопасно, нежели на плоскодонке.
Теперь вы понимаете, что такое киль у лодки ПВХ и для чего он необходим. Это – часть корпуса, отвечающая за функции:
- максимальной устойчивости;
- повышенной безопасности;
- предельного удобства.
Обзор лучших моделей лодок ПВХ под мотор
Импортные модели
Среди импортных моделей рекомендуется обратить внимание на следующие ПВХ лодки, на которые можно установить мотор:
- Zodiac представляет собой плавательное средство французского производства, оно обладает рядом дополнительных слоев и хорошо подойдет рыболовам, предпочитающим усиленные модели. Главное преимущество заключается в отсутствии проклеенных частей – вместо этого они привариваются друг к другу, поэтому лодки Zodiac обладают более длительным эксплуатационным сроком, чем большинство аналогов.
- Yukona является одним из наиболее известных производителей надувных лодок под мотор, все модели этой компании изготавливаются из усиленного пятислойного ПВХ. Фирма располагается на территории Канады, но в России продаются изделия, изготовленные на заводах в Германии, Франции и Корее.
Отечественные модели
Отечественные производители тоже выпускают множество качественных и надежных ПВХ лодок под мотор, ниже было выбрано 5 наиболее удачных моделей:
- Пилот М-330 одинаково хорошо подходит как опытным рыболовам, так и новичкам, впервые приобретающим себе лодку. Основным материалом является ткань ПВХ, проложенная в 5 слоев и прошедшая дополнительное армирование. Для крепежа транца имеется специальный держатель, изготовленный из пластика; в базовую комплектацию входит страховочная петля. По периметру расположен привальный брус, сидения относятся к сдвижному типу, с учетом параметров и возможностей эта модель обладает незначительным весом. Единственный недостаток заключается в низком показателе грузоподъемности. Стоимость составляет около 27000 рублей.
- Аква 3200 СК относится к лодкам моторно-гребного типа, эта одна из наиболее легких моделей в своей категории, что дает возможность без труда выходить на глиссирование даже при использовании двигателя с малой мощностью. Присутствует специальный пояс, изготовленный из пластика, позволяющий осуществлять крепеж транца; надувной киль имеет дополнительную защиту в виде ПВХ бруса; конструкция проходит качественное армирование. Недостаток у этой лодки такой же, как и Пилот М-330 – малая грузоподъемность. Стоимость составляет около 22000 рублей.
- Хантер 335 изготавливается из качественной ПВХ ткани с повышенной плотностью; транец, поверхность пола и киль дополнительно усилены. В отличие от предыдущих вариантов обладает хорошей грузоподъемностью и вместительностью, производитель дает гарантию на 5 лет с момента покупки. Недостатком является увеличенный вес и внушительные габариты, что может затруднять транспортировку. Усиление баллонов не предусмотрено производителем, эта услуга оплачивается отдельно. Стоимость составляет около 30000 рублей.
- Кайман N-330 считается одной из наиболее известных и отвечающих современным требованиям лодок российского производства. Она известна благодаря великолепным ходовым качествам и отличной маневренностью, эта модель способна хорошо держать волну. Имеется привальный брус, установленный по всему периметру; для крепежа сидений к баллонам задействована система ликпаз-ликтрос. Недостаток заключается в недостаточной плотности ПВХ материала, ее показатели значительно ниже, чем у большинства аналогов; также в собранном весе эта модель отличается внушительными габаритами и много весит. Стоимость составляет около 30000-33000 рублей.
- Апачи 3300 СК изготавливается из очень плотной ПВХ ткани, проходящей дополнительное армирование. Производитель увеличил объем баллона, а также обеспечил дополнительную защиту киля ПВХ профилем и всей лодки привальным брусом с волноотбойником. Эта модель отличается от многих аналогов небольшим весом, а рыболовы отмечают высокий уровень комфорта даже при длительном нахождении на борту. Единственным существенным недостатком является часто встречающийся заводской брак, изготовитель устраняет его в соответствии с гарантийным соглашением, но это отрицательно сказывается на авторитете и рейтинге компании. Стоимость составляет около 35000 рублей.
Что такое слань на лодку и для чего она нужна
Так как статья предназначена не только для опытных рыбаков, но и новичков в водном туризме, то начнем с основ: поведаем зачем нужна слань и что это такое в лодке.
Итак, слань для лодки (она же пайол) – это жесткий настил, используемый для придания достаточной жесткости днищу надувной лодки. Проще говоря, это съемный пол, который собирается и вставляется в кокпит судна (обычно непосредственно перед выходом на воду). Благодаря использованию слани можно комфортно перемещаться по судну и уверенно себя чувствовать при рыбалке стоя.
Но не только комфортным перемещением ограничиваются функции пайола. Эта деталь также обеспечивает лодке дополнительные преимущества, в виде:
Равномерного распределения нагрузки по всему пространству кокпита;
Защиты днища от повреждений при падении на пол колюже-режущих или тяжелых предметов;
Нескользящего покрытия кокпита, что особенно важно для лодок с низкими бортами, заливаемыми водой;
Повышенной устойчивости судна на воде и улучшении ходовых качеств.
Вот сколько пользы несет в себе использование съемного пайола на лодку.
Но не стоит умалчивать и о негативных нюансах лодочного пола, которых к счастью всего два. Во-первых, жесткий настил увеличивает массу судна на 3-4 кг, что для малых одноместных лодок довольно критично, т.к. их показатель грузоподъемности в 100 кг и без того не позволяет разгуляться. А во-вторых, требуется определенное время на сборку и установку слани на лодку.
Как видно, недостатки не столь существенны, поэтому большинство судовладельцев считают использование жестких полов обоснованной и даже необходимой мерой. Но, решив купить съемную слань на лодку, следует тщательно подойти к выбору этого аксессуара. Правильный подбор пола под лодку поможет улучшить эксплуатацию судна и максимально снизить недостатки жесткой конструкции. Поэтому разберем подробнее критерии выбора.
Складной пайол (пайол-книжка)
Такой пайол может складываться как книжка. Он удобно и быстро вставляется в лодку. Преимуществом такого настила является цельная конструкция. Однако из-за возможности складывания такой пайол не обеспечивает должной жесткости в надувной лодке. Даже стрингера, призванные сделать надувную лодку более жесткой не могут исправить ситуации. Во время глиссирования ПВХ лодка, рассекая волну надувным килем, испытывает ударную нагрузку. Надувные баллоны не всегда могут компенсировать ее. Поэтому глиссировать на волне с пайолом-книжкой довольно затруднительно. Обычно толщина фанеры в таком настиле 9 мм. Листы фанеры скрепляются между собой специальными алюминиевыми профилями или проклеиваются тканью ПВХ.
Складной пайол-книжка для лодки ПВХ

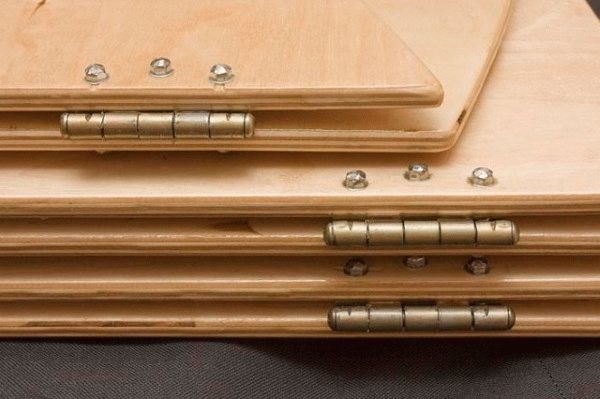

Пайол-книжка в сложенном состоянии
Ремонт клапанов
В случаях, когда клапан начинает пропускать воздух, рыболовы заменяют его. Прежде чем приступить к работе, стоит позаботиться о приобретении:
- ацетона;
- мыла;
- ПВХ прокладки;
- клапанного комплекта;
- двухкомпонентного полиуретанового клея и кисточки, которая потребуется для его нанесения.
Также для работы по замене клапана потребуется фен для сушки и ключ.
Пошаговый процесс
Первым делом из лодки спускают воздух.
После этого нащупывают стакан (клапанную основу) и фиксируют его в ладони.
Ключ устанавливают в основу и аккуратно поворачивают его против часовой стрелки.
Для извлечения стакана потребуется сделать пару надрезов опорного кольца (не более 1 см)
Для отклеивания стакана необходимо нагреть эту область феном.
Старый фланец (стакан) осторожно достают, а новый заталкивают внутрь баллона и отодвигают в сторону.
Двухкомпонентный полиуретановый клей готовят по инструкции и наносят полученный состав на заплатку и на область, где ее планируется приклеить.
Через 10-15 минут части, которые планируется склеивать, нагревают феном до 80°.
Склеиваемые поверхности прижимают.
Заплатку прикатывают.
Фланец достают, устанавливают в рабочее положение перед отверстием и закручивают в него верхний фланец.
Лодку оставляют на 24 часа.. Ремонт клапана ПВХ лодки своими руками — доступная процедура, но требующая четких действий
Ремонт клапана ПВХ лодки своими руками — доступная процедура, но требующая четких действий
Спустя сутки рыбак может проверить результат замены клапана на суше. Если проблема устранена, можно отправляться на водоем.
Самодельный жесткий пол для надувной лодки
Для изготовления жёсткого дна были приобретены:
- Лист фанеры 10 мм. 1525*1525 мм.;
- Петли 15 штук;
- Болты, гайки, шайбы;
- Пропитка, яхтный лак.
Сделал из линолеума выкройку по размеру днища. Ширина прямоугольной части днища сделана на 2 см. больше стандартных реек, т. к. при установке последних зазоры до баллонов оставались неоправданно большие. Зазоры остальной части периметра сделаны в соответствие с зазорами прямоугольной части.
По вырезанному линолеуму будет осуществляться разметка жёсткого пола, а также он будет укладываться между штатным ПВХ полом и жёстким полом для предотвращения повреждения ПВХ пола фурнитурой жёсткого пола. Выкройку сложил вдоль пополам и путём небольшой обрезки сделал её симметричной.
Из листа фанеры вырезал 6 пайолов шириной 80 см.
И ещё остался квадрат со стороной 725 мм. Из данного квадрата при желании можно сделать упор для ног или использовать для других целей в хозяйстве.
Длинные стороны пайолов скруглил напильником. Пропитал защитной пропиткой. Собрал из пайолов для дна «гармошку» на петлях.
Два носовых пайола шириной несколько меньше остальных, т. к. размер листа фанеры не позволяет сделать ещё один ряд по 80 см. Длина полученного пола при зазорах между пайлоами в 5-6 мм. Получается равной длине вырезанного линолеума, вследствие чего отпадает необходимость приобретения второго листа фанеры.
Болт со стороны петли обязательно должен быть с потайной головкой, иначе пол не сложится. С обратной стороны лишнюю часть болтов срезал болгаркой и ею же обточил гайки. Позднее в голову пришёл не столь трудоёмкий способ: срезать лишнюю часть болтов, захватывая часть гайки, и заменить гайки на новые. Для обеспечения жёсткости конструкции петель должно быть минимум по три штуки на одно соединение.
Далее на полученную конструкцию положил вырезанный линолеум, обвёл карандашом, отрезал лишнее лобзиком, скруглил края по периметру напильником, отшлифовал поверхности наждачной бумагой, покрыл тремя слоями яхтного лака и…
Самодельный жесткий пол для надувной лодки готов.
Жёсткий пол с банками, завёрнутые в линолеум, образуют отдельную транспортную единицу, что облегчает процесс переноски и размещения в багажнике автомобиля.
Лодка не комплектовалась жёстким пайолом. В комплекте была так называемая «реечная слань». Жёсткость реечной слани оставляет желать лучшего.
Моя конструкция устанавливается быстрее и удобнее стандартного сборного пайола, жёсткости для гребной лодки хватает с запасом.
Пол помещается внутрь лодки непосредственно перед накачкой, далее «гармошка» раскладывается.
Совет:
Желательно по краям фанеры сделать полипропиленовую или фторопластовую наклейку на торец фанеры, иначе постоянное трение пола с резиной лодки приведёт к потёртости и разрушению ткани лодки. На авторынке можно купить полипропиленовую трубку соответствующего диаметра, разрезать её по длине одеть и все!
Видео «Жесткое днище для надувной лодки и тележка»:
Как сделать накладной пол у резиновой лодки
Многие рыбаки пользуются плоскодонными резиновыми лодками, у которых днище выполнено из слоя резины и в комплекте нет настила (слани), который придает ему минимальную жесткость. Отсутствие последнего приводит к проминанию днища при малейшем передвижении, что очень неудобно, утомительно из-за необходимости постоянно держать равновесие в неустойчивой лодке.
Решить проблему можно устройством накладного пола. Для этого нужно приобрести: фанеру; ковровое покрытие; пластиковую стяжку; доску; геоткань; трубный утеплитель; деревянный брусок; аэрозольный клей; петли; крепеж.
Из инструментов в работе используют: дрель; линейку; ножницы; карандаш; ножовка; угольник.
Начинают с надувания лодки. Затем замеряют размеры между внутренними швами, которыми днище крепится к баллонам.
По полученным размерам делают разметку пола на листе фанеры и вырезают его. Разрезают полученный элемент поперек на две части. Подгоняют под форму лодки, подрезая углы, носовую часть.
На нижние поверхности заготовок наносят аэрозольный клей. Накладывают геоткань, придавливают, разглаживают, выдавливая из-под нее воздух. После приклеивания обрезают материал, выступающий за границы фанерный частей пола.
Заготовки настила переворачивают и, используя аэрозольный клей, приклеивают к их верхним плоскостям ковровое покрытие. После высыхания клея ножницами обрезают материал по периметру слани.
По внешнему краю настила закрепляют трубчатый утеплитель, который будет предохранять материал лодки от контакта с фанерой. Утеплитель фиксируют пластиковыми стяжками через отверстия, которые заранее сверлят вблизи периметра слани.
Чтобы настил был жестче, вблизи его боковых сторон располагают деревянные брусья. Соединение делают разборным с помощью болтов и гаек с барашками. Брусья предварительно защищают от действия влаги – красят водоотталкивающей краской. На них устанавливают кольца, мотовильца для привязывания шнуров.
Поделку можно дополнить ящиком, который устанавливают на корме лодки. Внутри него можно хранить вещи, запасные рыбацкие части, аксессуары, а сверху сидеть. Ящик можно оборудовать как упор под удилища.
Ящик делают из досок, OSB, фанеры. Оклеивают его ковровым покрытием. На крышке устанавливают крепления для удочек. Если она будет использоваться как сидение, то устраивают подушку из поролона.
Жидкое резиновое покрытие
Жидкое резиновое покрытие еще называется «наливным полом». Такой материал устойчив к воздействию влаги, а потому его можно использовать как в помещениях, так и под открытым небом. Покрытие — пористое, поэтому на нем отлично держится красящий пигмент, например, расцветка игровой площадки и разметка на спортивном поле, где применялась жидкая резина, будет сохранять свой цвет долгое время.
В состав жидких резиновых покрытий входят такие компоненты:
- Резиновая крошка разной фракции — основа материала.
Как сделать пол в лодке своими руками
Эпоксидный или полиуретановый клей — связующий элемент, который при застывании обеспечивает целостность слоя.
Красящие пигменты — добавляются в смесь на производстве или непосредственно в процессе замешивания раствора в домашних условиях.
Модификаторы — могут вводиться для достижения конкретных физических показателей материала.
Стыкуем плитку, начиная из угла. Фиксируем замковые соединения соседних модулей между собой.
Если вы считаете, что этой фиксации недостаточно и плитка может сдвинуться, закрепите отдельные участки неопреновым клеем.
При необходимости подрезаем отдельные модули при помощи острого ножа. Такой пол готов к использованию сразу после монтажа.
