Надувные катамараны

При движении надувной катамаран соприкасается с водой только баллонами, палуба и рама остаются над ее поверхностью. Это снижает водное сопротивление и увеличивает скорость. Сейчас для этих конструкций используются баллонные камеры с высоким давлением (250−300 мбар), при изготовлении которых применяются армированные материалы ПВХ.

Использование однослойных баллонов из прочных материалов уменьшает вес плавсредства и увеличивает их жесткость. Надувные катамаранные модели расширяют возможности рыбаков, с их помощью пользователи разборного судна попадают в самые недоступные места водоема, доставляя плавсредство на берег личным автотранспортом.

Надувные катамараны

При движении надувной катамаран соприкасается с водой только баллонами, палуба и рама остаются над ее поверхностью. Это снижает водное сопротивление и увеличивает скорость. Сейчас для этих конструкций используются баллонные камеры с высоким давлением (250−300 мбар), при изготовлении которых применяются армированные материалы ПВХ.

Использование однослойных баллонов из прочных материалов уменьшает вес плавсредства и увеличивает их жесткость. Надувные катамаранные модели расширяют возможности рыбаков, с их помощью пользователи разборного судна попадают в самые недоступные места водоема, доставляя плавсредство на берег личным автотранспортом.

Как сделать водный велосипед своими руками?

Водный велосипед прост по устройству, надежен и легок. Основой для него служит рама детского велосипеда.

1 – поплавки; 2 – рама; 3 – малый угольник; 4 – большой угольник; 5 – растяжки; 6 – перо руля; 7 – подшипники; 8 – гребное колесо; 9 -вал; 10 – заклёпка диаметром 5; 11 – втулка; 12 – заклепка диаметром 5; 13 -звёздочка; 14 – полоса размером 0.5x25x200 мм; 15 – полоса размером 0,5x25x210 мм; 16 – болт М8х30; 17 – гайка М8.

https://youtube.com/watch?v=qOo0l1ygHkk

Инструкция по изготовлению водного велосипеда

1. Из четырех сухих сосновых гладко обструганных досок сечением 20x120x2400 мм вырежьте, как показано на рисунке, “щёчки” поплавков 1.
2. Соедините их на казеиновом клее и мелких гвоздиках распорками, а на концы поставьте бобышки. Снизу днища поплавков, тоже на клее и гвоздиках, закройте листом фанеры толщиной 3 мм и размером 300×2500 мм.
3. Изнутри пазы обильно смажьте клеем и заклейте полосками ткани. Когда клей высохнет, места соединения фанеры со “щёчками” прошпаклюйте и покройте масляной краской.
4. Через 1-2 дня, как только краска хорошо просохнет, на клее и гвоздях укрепите палубу. Ее сделайте из листа фанеры толщиной 3 мм и размером 300×2400 мм.
5. Из сосновых брус-ков, как показано на рисунке, изготовьте раму 2 и угольниками 3 и 4 укрепите её на поплавках. Растяжками 5 прочно соедините раму велосипеда с рамой поплавков.
6. Из листа миллиметровой стали вырежьте перо руля 6, припаяйте к нему ось и вставьте его в переднюю вилку.
7. Затем приступайте к монтажу привода. Для этого гребное колесо 8 наденьте на вал 9 и смонтируйте со звездочкой 13 зубчатой передачи при помощи втулки 11 и заклепок 10 и 12.
8. Затем подшипник 7 установите по месту в задней части поплавков, на расстоянии, которое определяется длиной цепи.
9. Закрепив подшипники наметками 14 и 15 из полосок металла (отрезки обручей) к раме поплавков, затяните болты М8×30 гайками M8 (16, 17). Проверив правильность сборки, покрутите несколько раз педалями привода.
10. После этого, пропитав всё деревянные поверхности кипящей олифой, покрасьте велосипед масляными красками в цвета, какие вам по вкусу.Из тонких гладко обструганных и обработанных мелкой наждачной бумагой дощечек размером 10x50x1340 мм сделайте с левой стороны подножку. Красить ее не надо.

На что еще обратить внимание

• Маневренность – здесь все зависит от того, для какой цели приобретается лодка. Для туристических поездок потребуется поворотливый и юркий катамаран. Тем пользователям, которые хотят просто плыть по течению, на этот пункт особого внимания обращать не стоит.
• Плавучесть – отвечает за то, насколько прочно будет держаться судно на волнах и при сильном ветре.
• Линейная скорость – этот показатель определяет максимальную скорость, которую способен развить транспорт без усилий со стороны пользователя.
• Габариты – также немаловажный параметр, необходимый для определения грузоподъемности и выносливости плавсредства.
• О грузоподъемности также можно уточнить отдельно. Чаще всего такой параметр указан в килограммах. Благодаря этим данным покупатель сможет узнать о допустимом количестве пассажиров.

Лучшие спортивные катеры

Такие катера отличаются стильным дизайном с загнутыми ветровыми стеклами и мощными моторами, что позволяет им развивать высокую скорость и быстро выходить на глиссирование.

Используют их и для подсоединения водных лыж или аттракционов. Еще одним признаком такого судна является хорошая обтекаемость и маневренность.

Cobra 1850 Sport — на 7 человек

Это лучший спортивный катер для быстрого передвижения по огромной акватории компанией из семи человек.

Для этого на палубе имеется два полноценных кресла с мягкой обивкой и широкими спинками (за одним из них сидит водитель и там же расположен штурвал), еще есть два кресла с пластиковыми спинками на передней части катера и широкое общее сиденье сзади на трех человек.

По бокам судна расположены металлические дуги, чтобы надежно ухватиться при движении на быстрой скорости. Водителя и пассажира рядом от брызг закрывает высокое ветровое стекло с боковой частью.

Плюсы:

• в силовой набор внедрены баки для поддержания судна на плаву;
• трюм вентилируется;
• раскладная лестница для удобного выхода из воды выполнена из нержавеющей стали;
• на корме и носу предусмотрены буксировочные узлы;
• практичный рейлинг из легированного металла;
• не скользящее покрытие палубы защищает от падения;
• запираемые багажные отсеки позволяют оставлять там вещи в пришвартованном судне;
• у поста управления есть подстаканники, розетка на 12 В, приборная панель с показателем уровня горючего, подсветка;
• яркие навигационные огни для движения в темное время суток;
• бак катера вмещает 90 литров, чего хватит на дальнюю поездку;
• фильтр-отстойник помогает подавать топливо без воды и примесей;
• длина 550 см удобна для маневренности и уверенного хода;
• мощность двигателя 115 л.с.;
• корпус из стеклопластика способствует уменьшенной массе.

Минусы:

• кресла рулевого и пассажира рядом без съемных подушек;
• стоимость от 549000 рублей;
• для транспортировки по суше нужен мощный прицеп с грузоподъемностью свыше 500 кг.

GLASTRON GT 180 — внутри как автомобиль

Это лучший спортивный катер, который отделан внутри как дорогой автомобиль. У рулевого и пассажира рядом шикарные кресла со спинками, заходящими на бока и поддерживающими туловище во время динамичного движения.

Кабина огорожена сплошным стеклом спереди и по бокам. Рулевое колесо спортивного образца с тремя спицами. Спидометр и тахометр крупного размера. Справа расположен рычаг газа. На корме размещен широкий диван для отдыха, а на носу еще два небольших кресла в нишах. Всего катер вмещает 7 человек.

Плюсы:

• красивая отделка салона;
• удобные поручни в носовой части для удержания;
• сплошное ветровое стекло, открывающееся на одну секцию, чтобы пройти на нос;
• выпускается в черно-белой и красно-бежевой отделке;
• обозначение GT в названии подтверждается 150 л.с.;
• топливный бак вмещает 91 литр;
• длина катера 5,44 м;
• осадка 76 см дает хорошую устойчивость на воде;
• оснащается мотором Ямаха;
• швартовочные утки и рым из нержавейки;
• борта украшены графикой;
• поставляется с акустической системой, спрятанной в пассажирской панели;
• корпус уже снабжен резиновым привальным брусом и декорирован хромированными вставками;
• трап из легированного металла;
• дизайн в стиле «Родстер»;
• в стандартную комплектацию входит платформа для купания, которая не скользит.

Минусы:

• стоимость от 925000 рублей;
• штурвал не регулируется по высоте и углу наклона;
• масса 950 кг требует мощного прицепа для транспортировки.

Как построить катамаран с мотором своими руками?

Создать собственноручно плавательное средство в принципе можно, но это весьма сложный и трудоемкий процесс. Для начала вам необходимо хорошо продумать эскиз самоделки. В первую очередь создается каркас, который большинство рыбаков советуют производить с Дюран. Потом происходит монтаж воздушных баллонов. Их рекомендованная длина должна равняться не больше 3,8 м.

Поливинилхлоридный состав рекомендуется выбирать с большой плотностью. Чем больше, тем лучше. За баллонами монтируется баллер с обязательным использованием натяжек. Обязательно предусмотрите спецклапан для надувания агрегата. На завершающем этапе ставят стрингер и досточки для сидения пассажиров.

Советы по выбору пластиковой моторной лодки

Прежде чем сделать правильный выбор, нужно внимательно изучить советы профессионалов. Ведь от грамотного выбора зависят исход рыбалки и безопасность владельца.

Главных советов несколько:

1. Проходимость транспорта зависит от его размера. Если владелец желает проходимость лучше, габариты должны быть меньше.
2. Лучше сразу потратиться на дорогую лодку. Бюджетный вариант может превратить жизнь владельца в череду ремонта.
3. Сначала нужно выяснить, для каких именно целей, и какая лодка требуется. Например, для одиночной ловли понадобится малогабаритное изделие, а для групповой – размером больше.
4. Нелишним будет проверить прочность судна. Самое прочное выполняют ручной формовкой.
5. Надежность лодки обеспечивает входящее в состав армирующее стекловолокно. Оно делает изделие более качественным и износоустойчивым.
6. При выборе судна надо подумать об условиях эксплуатации, транспортировки и хранении.

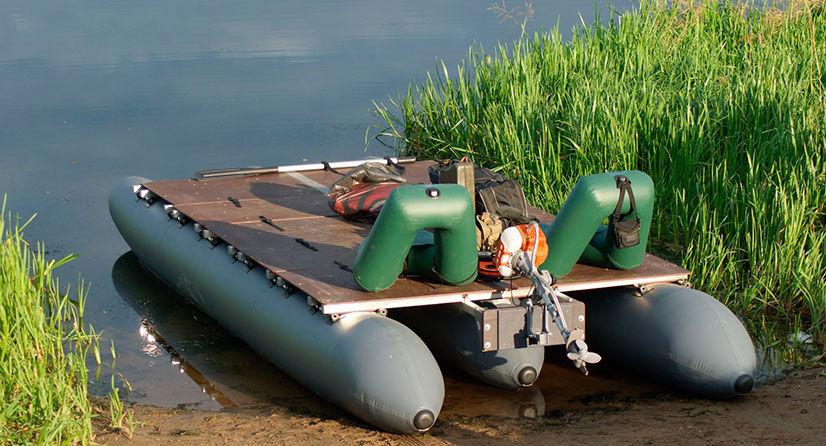

Надувные катамараны для рыбалки с мотором

Различают различные типы надувных плавательных средств. Наиболее популярными считаются туристические, которые можно использовать в процессе сплавов и на рыбалке. По большей части они обладают натяжной палубой. Хотя можно найти варианты вообще с ее отсутствием.

В качестве основного материала изготовления чаще всего используется поливинилхлорид, отличающийся высокой степенью жесткости и надежности. Плюс ко всему, именно этот состав ПВХ позволит использовать в конструкции плавательного средства баллоны высокого давления.

Поэтому лодка легкая, но одновременно прочная. Благодаря этим самым баллонам значительно упрощается жизнь рыбака: сушка и транспортировка катамарана не доставляет теперь хлопот. Более того, речные просторы теперь никому не помеха. Агрегат очень устойчив и прекрасно себя показал в процессе движения по волнах.

Модели под мотор хороши в том случае, когда вы желаете производить длинные путешествия со своими друзьями или же приятелями по рыбалке. Ведь в некоторых плавсредствах может поместиться десять человек.

Описание рабочего процесса

Отметим сразу – изготовление катера своими руками процесс довольно длительный, к тому же у вас должно быть помещение, в котором будут производиться работы, чаще всего используется гараж или другое строение достаточного размера.

Сооружение корпуса

Процесс производится в следующей последовательности:

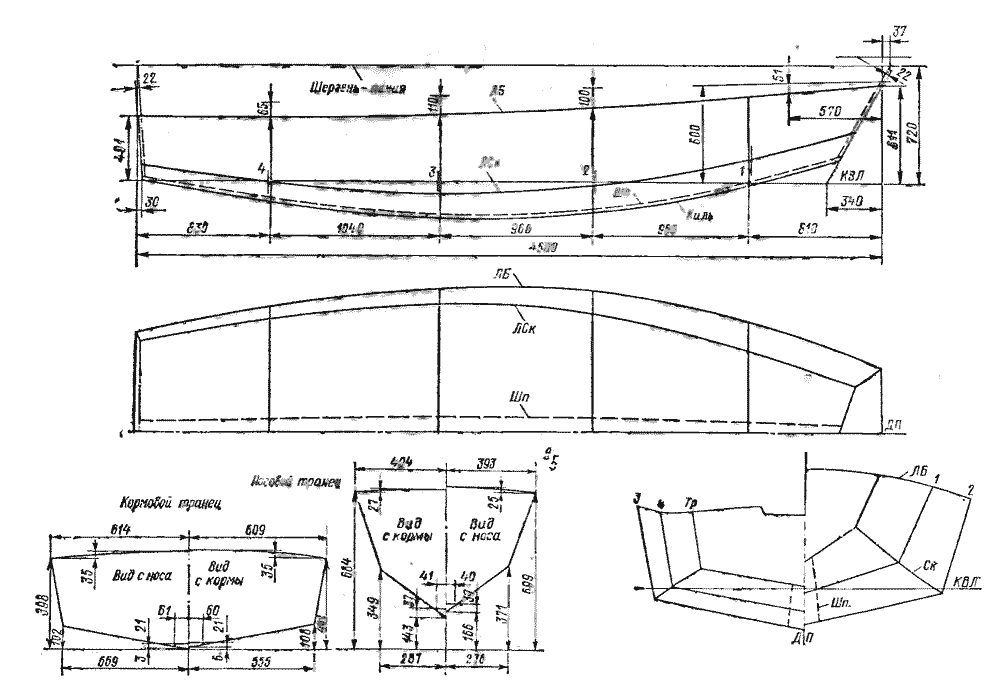

Можно сделать чертежи катера своими руками из фанеры, но гораздо проще найти готовый вариант с подходящими вам параметрами, так как есть множество важных нюансов, которые не знают те, кто не является специалистом в области постройки плавательных средств. Лучше всего проконсультироваться со знатоками, чаще всего они могут предложить проект или порекомендовать хороший вариант;

Лучше найти готовые чертежи и выкройки катера из фанеры – своими руками сделать их непросто, и вы сможете сэкономить очень много времени и исключить ошибки и просчеты

Работа начинается с того, что листы сращиваются между собой, это можно сделать с помощью прикрепления накладки, которая закрепляется эпоксидкой и саморезами, важно, чтобы у вас в итоге получились элементы нужной длины. На следующий день можно продолжать рабочий процесс;. Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм

Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм

Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Изогнутые линии – самая ответственная часть работы при раскройке элементов

После того, как все заготовки нарезаны, можно приступать к следующей стадии.

Сборка

Процесс состоит из данных работ:

• Все проекты катеров из фанеры состоят из одинаковых элементов, поэтому последовательность операций всегда аналогична. В первую очередь скрепляются элементы днища, для этого вдоль соединения на расстоянии 15-20 мм сверлятся отверстия под проволоку и части стягиваются. При этом не стоит прикладывать слишком большое усилие, чтобы не повредить материал;
• Далее устанавливаются поперечные элементы жесткости, которые называются шпангоутами, их проще всего вырезать из фанеры толщиной 9-10 мм. Они приклеиваются эпоксидной смолой и дополнительно прикручиваются саморезами. Также крепятся продольные рейки 50х20, которые называются стрингерами. В шпангоутах можно сразу же сделать вырезы под лаги, чтобы впоследствии не работать в стесненных условиях;
• Затем устанавливаются бортовые элементы, в них делаются вырезы под стрингеры и ставятся сами элементы жесткости, после этого можно приклеивать и прикручивать саморезами фанеру для бортов. Соединения изнутри для дополнительной прочности промазываются эпоксидной смолой и закрываются одним слоем стеклоткани;

Так выглядит процесс сборки

• После того, как все элементы скреплены между собой, необходимо перевернуть конструкцию. Для этого ее проще всего вынести и сделать это на улице, так как помещение такой площади, чтобы сделать это внутри, найти очень сложно. Для того чтобы не повредить конструкцию, ее проще всего уложить на старые автомобильные покрышки;
• Далее необходимо выкрутить все саморезы изнутри и заделать их эпоксидной смолой, после этого замазываются и все соединения, чтобы заполнить щели и сделать поверхность максимально ровной. После высыхания первого слоя производится наклеивание стеклоткани шириной 10 см, затем клеится полоса 17 см, а третий элемент должен иметь еще большую ширину, чтобы перекрывать два первых, это позволяет придать всем изгибам жесткость;

Чтобы фанерные катера были надежными, необходимо тщательно проклеивать все соединения

• Далее наружная часть оклеивается всплошную, лучше сделать это в 2-3 слоя. После высыхания производится шлифовка и шпаклевка поверхности для того, чтобы она стала ровной;
• Когда поверхность выровнена, можно перевернуть конструкцию для того, чтобы заполнить все полости пенопластом и обшить их листами фанеры изнутри. Сооружение каюты производится по заранее выбранному эскизу, следует помнить, что чем сложнее конфигурация, тем больше времени пойдет на сборку конструкции.

Каюта также оклеивается стеклотканью для усиления

Парусный катамаран имеет некоторые особенности

Перед тем, как самостоятельно изготовить катамаран и ходить с ним под парусом, вы должны понимать, что данное судно имеет наружную оболочку, которая обеспечивает прочность, в том числе внутренней камеры, отвечающей за герметичность конструкции. Наличие обводов снижают сопротивление воды при хождении под парусом. Сам же каркасный катамаран выполнен из дюралюминиевых трубок, держащихся на болтовых креплениях посредством фасонных гаек. Описанная ниже конструкция катамарана имеет руль и предусматривает наличие паруса. Почти все комплектующие можно сделать самостоятельно, потребуется лишь незначительный объём токарных работ. Перед началом постройки этого плавательного средства, у вас обязательно должна быть схема катамарана, придерживаясь которой получится качественная вещь.

Поплавки

Их в нашей модели будет два и каждый из них заполнен воздухом. В поперечном сечении эти элементы имеют форму круга. Поплавки практически не имеют цилиндрических участков, а отличаются они кормовыми и носовыми срезами. Поплавок включает в себя внутреннюю камеру и наружную оболочку, которая на 15% меньше величины камеры. Это нужно для того, чтобы камера всегда находилась в напряженном состоянии и обеспечивалась её безопасность. Изготовление камеры самостоятельно является одной из ключевых операций, поэтому она занимает много времени. Если данный элемент сделать из синтетических материалов, то он прослужит довольно долго, а если из резины, то его долговечность будет несколько ниже, но и цена более доступной.

Раскрой

При невозможности выкроить камеру из цельного куска материала, полотнище нужно клеить из кусков, а делать это нужно обязательно внахлёст. Шов должен иметь ширину как минимум 3 см, а на его месте следует дополнительно проклеивать полоски из ткани. Задняя часть камеры, которая напоминает форму рукава, в процессе сборки скручивается и перевязывается посредством резинового жгута. Самостоятельно сделанная конструкция рукава обеспечивает возможность осуществления её сушки и ремонта. Кроме того, перед носовыми гребцами в камеру следует вклеить особый клапан, используемый для лодки. Его можно использовать, даже чтобы подкачивать на ходу это водное транспортное средство. Поэтому ваш круизный катамаран всегда будет на плаву, прогулка на нём доставит огромное удовольствие. Чтобы своими руками сделать днище катамарана, его тоже следует выкроить из цельного полотнища или его отдельных кусков, после чего скрепить их между собой. Затем, необходимо сшить нижнюю и верхнюю оболочную часть от конечностей к середине. Перекройку деталей нужно осуществлять с максимальной точностью – это нужно делать, чтобы обеспечить правильность формы избегания складок на поплавке.

Мост

Обычно он алюминиевый, изготовляется из трубок разных размеров и диаметра, вместе с креплениями, в качестве которых используются болты и шпильки. Стрингеры выполнены из двух элементов, соединённых с помощью втулки, которая прикрепляемая клеем к задней части катамарана и фиксируется шпилькой. Закрепление концов стрингеров осуществляется с помощью заглушки, которая может быть выполнена из любых материалов и надёжно закреплена фасонными гайками.

Палуба

Этот элемент катамарана имеет прямоугольную форму, а изготовляется он из полотнища плотных разновидностей капрона. Величина данного элемента зависит от того, какой у нас собран каркас. При изготовлении палубы своими руками, по её периметру, края полотнища следует подвернуть на 30 мм, после чего прошить их. Теперь устанавливаем люверсы, используемые для крепления моста к палубе. Шнуровку следует делать от середины поплавка к его конечной точке.

Паруса и мачта

Парус для катамарана своими руками лучше всего делать из трех дюралевых трубок, каждая из которых вставляется друг в друга. Но еще можно построить и деревянные стержни, имеющие соединительные планки. При переноске плавстредства, в длинные части мачты вставляют элементы рангоута – гафель и составной, которые изготовляются из дюралевых лыжных палок или трубок необходимого диаметра. Нижняя часть мачты прикрепляется к середине второй балки с четырьмя вантами и натяжными устройствами от верхней оконечности мачты к концам поперечных балок. Если нужно, то парус для катамарана можно самостоятельно увеличивать в размерах или уменьшать, в зависимости от своего опыта управления такими плавстредствами.

Что такое бимс?

В интернете можно прочитать, что тот или иной катамаран имеет два или три бимса. Что это такое? Бимсами называют жесткие перекладины соединяющие между собой баллоны катамарана.

Обратите внимание!

• Клей для лодки — инструкция как правильно надежно и быстро заклеить ПВХ лодку (85 фото)

• Лодочный мотор своими руками — советы начинающим, проекты, чертежи и пошаговое описание постройки основных узлов и элементов (видео + 120 фото)

• Рулевая консоль для лодки — обзор лучших моделей и советы по установке для разных видов лодок (100 фото и видео)

Если катамаран небольшого размера и рассчитан на одного или двух рыбаков, то двух бимсов будет вполне достаточно, так как длина баллонов не большая.

Для посадки большего числа рыбаков применяются баллоны большей длины и соответственно необходимо устанавливать трех бимсовую систему.

Общие правила выбора

Тем, кто обладает навыками сплава, выбрать подходящее судно труда не составит, а вот новичкам без знания дела и сформировавшихся предпочтений придётся сложней. Хорошо, когда человек начинает заниматься в турклубе или с более опытными товарищами – там и кат предоставят, и всё объяснят по ходу обучения. За это время можно успеть сделать выводы и к покупке своего первого катамарана подойти с достаточным багажом знаний. Если же группа туристов решила начать с нуля, то теорию придётся изучать самостоятельно. Для упрощения задачи можно воспользоваться прокатом катамаранов – многие городские турклубы, не избалованные финансированием, предлагают такую услугу.

Производитель. Лучше всего предпочесть кат от хорошо зарекомендовавшего себя бренда, например, от «Тритона», «Раф. Эти фирмы в почёте у всех водников страны, так что выбор будет однозначно безошибочным.

Число гребцов. Порой бывает сложно определиться между катамараном-2 и катамараном-4 (двух- и четырёхместным катамараном), так как оба варианта имеют свои достоинства и недостатки.

Четвёрка, особенно гружёная, кажется более тяжёлой и неуклюжей, так что гребцам придётся приложить больше сил, чтобы ею управлять. Команде трудней сработаться друг с другом, но зато при слаженной работе экипажу удастся легко проходить серьёзные препятствия.

Двойка требует идеальной слаженности от гребцов.

В общем, если есть коллектив единомышленников, лучше начинать с четвёрки: тяжёлый кат прощает гребцам многие незначительные ошибки.

Конструкция катамарана – не менее важный критерий выбора, так как от неё зависят возможности каждого конкретного судна. Свои особенности есть у баллонов, каркаса, сидушек.

Монобаллон или двухслойные поплавки. Если возникнет выбор между судном со внутренними ёмкостями и монобаллонным катамараном, выбирайте качественный моно. Подробно на эту тему я говорил в статье Нюансы конструкции туристического катамарана.

Объём баллонов. Что касается оптимального объёма баллонов для катамарана, то тут сложно посоветовать что-то конкретное. Если кат нужен для сплавов по карельским рекам, то будет достаточно и «Тритона-2», но тем, кто всерьёз мечтает о «белой воде», стоит присмотреться, например, к «Белрафту», «Стерху», «Рафтмастеру». Хотя тут очень многое зависит от личных предпочтений: кто-то прикипел душой к юркому «Тритону», а некоторые привыкли гордо восседать на 2ТТ. Некоторые , продают дополнительные наплывы, увеличивающие тоннажность судна при необходимости.

Посадка. От того, насколько удобно и уверенно сидит спортсмен на катамаране, зависит его безопасность и качество работы, так что лучше испытать сидушку и упоры заранее.

Рама — ещё один спорный момент. Обычно она сделана из дюралевых труб, а споры вызывают способы их сборки, от которых зависит жёсткость, то есть способность конструкции сохранять свою форму под нагрузкой.

Элементы жёсткой рамы соединяются болтами, что обеспечивает быстрое реагирование судна на управляющие движения, однако такая рама не любит деформаций и её проще сломать. Части мягкой рамы обычно скрепляются резиновыми скрутками – полосками, нарезанными из автомобильных камер. Конструкция отлично поглощает энергию удара, суда более остойчивы, но на управляющие гребки реагируют с запозданием.

Рама

Не менее важная деталь, от которой зависит прочность готовой конструкции. Рама катамарана должна быть лёгкой, надёжной и крепкой, чтобы не сломаться при ударах, а это качество достигается разными способами. Начну с правильного материала для рамы.

Материал

Дюралюминий

применяют чаще других сплавов. Особенно часто рекомендуют трубы Д16Т, обеспечивающие лучшее соотношение прочности и веса. Изредка встречаются титановые рамы, но они достаточно хрупкие и являются исключением из правил.

Дерево

. При экстремально сложной заброске с длительной пешкой многие туристы предпочитают делать каркас на месте стапеля. Разумеется, это возможно лишь в тех районах, где удастся найти подходящие молодые деревья.

Манипуляции с деревом потребуют больше времени, чем сборка «родной» рамы, но позволят существенно сэкономить вес транспортируемого снаряжения. Готовая деревянная конструкция получается прочной и не очень тяжёлой, поэтому на катамаране можно спокойно проходить любые препятствия, которые по силам экипажу. Дерево часто выручает и тех, у кого случилась поломка, ведь на реке других вариантов починить раму попросту нет.

Форма и длина

• Обычная рама – это скреплённые между собой прямые отрезки трубы. Продолины крепятся по бокам гондол и соединяются поперечинами. У некоторых «верблюдов» имеется ещё и специальная выжимная труба, проходящая под сидушкой и выравнивающая площадку под коленями гребца. Её концы зажимаются под поперечинами.
• Изогнутые трубы . Существуют модели катамаранов с изогнутыми трубами, например, тритоновский «Аргут». Подобное исполнение каркаса позволяет сформировать баллон и повысить жёсткость конструкции, но имеет ряд недостатков. Один из них – невозможность починить раму в условиях похода.
• Длинные продолины имеют два варианта исполнения: прямые трубы и гнутые. Они увеличивают жёсткость баллона, благодаря чему катамаран лучше держит курс и режет валы. Однако при нырянии в бочку с крутого слива жёсткие носы глубоко зарываются, и вода может вытолкнуть катамаран на носовую свечку. В свою очередь, жёсткая корма, попав под слив, передаёт усилие на всю раму, что опять же может закончится кормовой свечой.
• Короткие продолины бывают только прямыми. Оконечности носа и кормы у таких катамаранов мягкие, поэтому в бочке носы «всплывают», спасая судно от свечи и переворота, а корму под сливом притапливает и выталкивает. Вот только расплатой за устойчивость в бочках будет меньшая управляемость.

Способы сборки каркаса

Жесткое болтовое соединение.

Поперечины и продолины скреплены болтами, поэтому рама получается жёсткой. Катамаран становится максимально послушным и реагирует на все действия участников экипажа, однако такой каркас неустойчив к деформирующим нагрузкам.

Другие недостатки подобного соединения: болты могут погнуться, усложняя тем самым сборку и разборку, а иногда теряются, поэтому в ремнабор для катамарана с жёстким каркасом лучше на всякий случай положить несколько скруток.

Болт и скрутка

Гибкое соединение на скрутках.

Раму на скрутках легче собрать: в качестве соединительных элементов здесь используются жгуты с дюралевым воротком, фиксирующимся манжетой. Другой вариант – обычные полоски резины, нарезанные из старых автомобильных камер. Видел даже бамбуковую раму, скрученную одним лишь скотчем.

Каркас на скрутках получается мягким, прощает значительные деформации, нейтрализует энергию удара, но судно на действия гребцов отзывается с небольшим запозданием.

Цельные и разборные поперечины

Продолины длинные, поэтому разделены на две половины. Это не влияет на прочность рамы, так как значительного напряжения в местах соединения не возникает. Зато с поперечинами, испытывающими разные виды нагрузок, не всё так просто.

Цельная труба

надёжней разборной, но мощная вода может сломать что угодно, поэтому нет смысла лишать себя удобства.

Разборные поперечины

. Причина их появления связана с удобством и правилами перевозки багажа, которые делаются всё строже. Многие туристы решились на разборную конструкцию – свёрток с вёслами и каркасом становится короче и легко помещается на третью полку. Такая мера усложняет сборку и есть риск срезать болты на торчащих из воды обливняках.

В целом, конструкция приживается, и на водных маршрутах всё чаще можно встретить плавсредства с разборными поперечинами. Некоторые туристы додумались сдвинуть место соединения от центра ближе к баллону, где нагрузка на каркас меньше.

Технические характеристики

Катамаран состоит из двух воздушных баллонов и рамы, которая бывает надувной или жесткой, изготовленной из алюминия. В собранном состоянии вся конструкция помещается в рюкзаке, что удобно при транспортировке.

Устойчивость

Катамаран — устойчивая конструкция, он легко всходит на волну, получая минимум ударов. Образование брызг небольшое на любой скорости, что комфортно для пассажиров. При волне высотой 0,5 м остойчивость конструкции превосходит другие модели. Катамараны устойчивы на курсе, легко выдерживают заданную траекторию движения.

Плавсредство способно противостоять воздействию внешних сил, его боковая устойчивость противостоит силам переворачивающего момента. Продольная устойчивость противостоит навалам на корму или нос — продольному переворачивающему моменту (перевороту через корму). Большое расстояние между баллонами и правильное распределение веса увеличивают остойчивость средства.

Безопасность катамарана больше, чем у лодочных моделей. Остойчивость его конструкции намного выше. Перевороты лодок возможны при нагрузке на борт, что часто бывает при выуживании рыбы, когда происходит крен плавсредства. Используя надувные конструкции, даже несколько человек могут находиться на одном борту без опасности его крена и переворота. Это плавсредство невозможно перевернуть или потопить.

Полезное пространство

Катамараны намного шире однокорпусных моделей, благодаря чему полезное пространство почти в два раза больше, чем у лодок. Палубы шириной от 2 м могут быть длиной от 2,5 до 4 м, на большом участке устанавливают тент или палатку.

Экономичность

Благодаря своей конструкции катамаранные модели имеют уменьшенное лобовое сопротивление. Их вес поделен между воздушными корпусами, что создает малое сопротивление по сравнению с лодками. Скорость катамарана на 20−40% выше, чем у лодочного средства с такой же нагрузкой.

Катамараны разгоняются до 20−25 км/ч при использовании меньших моторов, потребляющих мало топлива. Расход топлива у этих моделей на треть ниже, чем у лодок. Модели для рыбалки имеют транец под мотор до 10 л.с., но в них часто используются небольшие двигатели от 2 до 5 л.с.

Грузоподъемность

Загруженное плавсредство может погрузиться ниже оптимальной глубины, но у катамарана от перегрузки только ухудшатся скоростные характеристики: чтобы он затонул, груз должен в три раза превышать грузоподъемность. Это значит, что при грузоподъемности 500 кг критичной для данного плавсредства будет перегрузка до 1500 кг.

Катамаранные средства имеют грузоподъемность от 300 до 500 кг, загруженность не влияет на его остойчивость и скорость. Несмотря на небольшой вес, модели имеют большую грузоподъемность, на них можно расположить ящики для перевозки улова, приспособления для рыбалки и много других нужных грузов. Количество пассажиров — от 2 до 10 человек. Непотопляемость при перегрузках — большое преимущество катамаранной конструкции по сравнению с лодочными моделями.

Маневренность

Маневренность судна — его поворотливость при маневрах вправо или влево от геометрического центра конструкции и возможность обратного движения. Катамаранные конструкции обладают хорошей маневренностью — быстротой разворота и возвращения в первоначальное положение. Подкаяченные нос и корма увеличивают маневренные качества судна.

Катамараны Bratan

Надувные лодки катамаранного типа являются наиболее прогрессивной разработкой фирмы Братан и перспективным направлением в малом судостроении. Отличаются повышенными мореходными качествами, остойчивостью и высокими скоростными характеристиками. Катамаранная схема подразумевает установку скег (дополнительных баллонов меньшего диаметра), расположенных вдоль бортов под основными баллонами. Важным преимуществом лодки является полностью надувная конструкция, гарантирующая быстроту сборки — разборки комплекта, а большое количество независимых отсеков обеспечивает повышенную живучесть.

Катамараны Bratan имеют широкий кокпит, надувное дно НДНД, самоотливные клапаны и надувные пуфики вместо деревянных банок, на которые возможна установка полноценных поворотных сидений, что способствует созданию максимального комфорта на воде.

Лодки рассчитаны на среднюю загрузку и моторы средней мощности, предназначены для плавания в прибрежных районах, по малым рекам и закрытым водоёмам.

Лодки изготавливается методом ручной склейки из качественной армированной ПВХ ткани.

Преимущества надувной лодки катамаранного типа:

· Минимальная поверхность смачивания > малое сопротивление движению > выше скорость. Дно не касается воды, следовательно, сила трения о воду минимальна.

· Обеспечение правильной поверхности глиссирования. Катамаранная схема позволяет задать правильный угол глиссирования.

· Аэродинамическая разгрузка набегающим потоком воздуха под днище — уменьшает осадку и смачиваемую поверхность. Надувное днище играет роль планирующей поверхности и набегающий поток воздуха, зажатый с двух сторон скегами, выталкивает лодку из воды.

· Защищённость основных элементов конструкции (баллона, дна и транца) от ударов о камни, а нижняя часть скег надёжно защищена несколькими слоями армированной ткани ПВХ. Это позволяет катамарану выезжать своим ходом прямо на берег! При истирании защиты её можно заменить.

· Увеличенная высота борта обеспечивает повышенную мореходность. Высота борта складывается из диаметров баллона и скег.

· Мягкий ход по большой волне на динамической воздушной подушке. При переходе с одной волны на другую, воздух под днищем зажатый скегами играет роль амортизатора.

· Увеличенный объём и число воздушных камер.

· Возможность хода по мелководью — мотор поднят выше стандартного положения классических типов лодок. Корпус судна не мешает работе винта.

· При стоянке на воде пространство между скегами и их оболочкой заполняется водой, играя роль балласта и обеспечивая дополнительную остойчивость.
