Как сделать лодку из фанеры

Подготовительные работы


Деревянная лодка. Как любое строительство, изготовление лодки требует наличия чертежей. Чтобы самодельное судно было устойчиво на воде и не опрокидывалось, следует произвести точные расчеты и учесть грузоподъемность, форму носа, вместительность, а также другие нюансы. Если специальных навыков и знаний не хватает для создания проекта лодки, то можно воспользоваться уже готовыми чертежами.


Чертеж 1.

Приведенная на чертеже конструкция судна под силу начинающему строителю, а материалы, затраченные на ее изготовление, обойдутся совсем не дорого. На такую лодку можно установить мотор малой мощности или парус, кроме того, ее легко использовать для плавания по мелководью.

Есть еще существенные преимущества такой модели судна:

  1. Скорость передвижения на веслах составит около 5 км/ч, а благодаря небольшому плавнику траектория хода – прямая.
  2. Лодка вмещает 2 взрослых, одного ребенка и достаточное количество снаряжения для охоты и рыбалки.
  3. Судно можно использовать по передвижению в зарослях.


Чертеж 2.

Судно предусматривает наличие на борту одновременно 4 человек. После установки на ней мотора мощностью до 8 л. с. получится мини-катер, а если топливо закончилось, то можно воспользоваться веслами. На лодку можно натянуть тент при плохой погоде. Несмотря на то, что длина корпуса составляет 4,2 м, вес судна не превышает 60 кг.


Чертеж 3.

Это крупногабаритная модель, которая предусматривает наличие двигателя мощностью от 50 л. с. Длина – 5,2 м, ширина – 2,08 м позволяют вместить на судне до 7 человек. Очень удобный и практичный вариант лодки, но требует серьезных трудозатрат и капиталовложений – строить ее лучше опытным мастерам.

После того как чертеж готов, следует позаботиться о наличии материалов. Для изготовления судна необходима влагостойкая фанера и деревянные доски. Не стоит экономить на материалах. Дерево должно иметь естественную влажность, никакой синевы, сучков и трещин. При выборе фанеры рекомендуется отдавать предпочтение российским производителям, поскольку она более качественная в отличие от китайской, которая быстро приходит в негодность и зачастую имеет неточную геометрию.

Размеры лодки, ее виды и формы

Поскольку лодками пользовались еще наши предки, в истории сохранились модели, которые и сейчас можно изготовить в домашних условиях. Стандартная фанерная лодка предусмотрена на одного или двух человек с общей массой не более 150 кг. Длина лодки не должна превышать 2,7 м, ширина 1,2 м, а высота бортов на миделе не выше 30 см. масса фанерной лодки около 29 кг.

Наиболее популярные модели лодок, которые вполне возможно изготовить своими руками:

  • Скиф, или плоскодонка, прекрасно подходит для плавания в тихих водах. Довольно легкая в строительстве и надежна в эксплуатации. Отличительной чертой стала ее легкость –  длинную лодку может спокойно унести человек в одиночку.
  • Динги, лодка для плавания в неспокойной воде. Отличается от остальных разновидностей днищем с килем и носовым транец-форшпигелем.
  • Русский тузик, каноэ, лодка-фофан. Модели с ободами двойной кривизны, что характерно выпуском моделей только в промышленных условиях. Для изготовления плавсредства собственными силами стоит отдать предпочтение лодке с ободами одинарной кривизны.
  • Фанерная лодка. В домашних условиях можно построить лодку вместе с мотором, визуально походящую на катер.

Особенности изготовления

Самодельные фанерные модели востребованы как у рыболовов, так и у любителей отдыха на воде. Для создания маломерного плавсредства нужны инструменты, качественные стройматериалы, немножечко усилий и в короткий срок фанерное чудо будет готово.

Важно отметить, что лодка из фанеры собственными руками, не только экономит средства, но и имеет ряд преимуществ:

  • надежность и длительный срок службы конструкции;
  • маленький вес. Достаточно весомый аргумент при транспортировке и спуске на воду;
  • вместительность лодки до 5 пассажиров.

Материалы и инструменты

Наиболее важные технические характеристики конструкции, такие как надежность и долгий срок эксплуатации, непосредственно зависят от выбора строительного материала для ее изготовления. Именно поэтому стоит серьезно подойти к выбору материала. Фанера, используемая для производства корпусной мебели, для конструирования плоскодонки не подойдет. В связи с этим, лучше всего отдать предпочтение таким маркам:

  • БС. Фанера обладает устойчивостью к воде за счет пропитки шпона бакелитовым клеем. Очень высокая стоимость материала.
  • БК. Фанера обладает устойчивостью к влаге за счет пропитки шпона бакелитовым лаком. Стоимость в разы ниже марки БС.
  • ФСФ. Фанера обладает устойчивостью к влаге за счет пропитки на основе фенолформальдегидных смол. Подходит по всем критериям для конструирования лодки.

Кроме фанеры для создания лодки необходимы:

  • трафарет. Для новичков в этой сфере продаются специальные шаблоны во весь размер плавсредства;
  • брусья и доски;
  • стеклоткань для изоляции швов;
  • яхтный лак или водоэмульсионная краска;
  • эпоксидный клей;
  • проволока медная;
  • шурупы;
  • гвозди.

Набор инструментов для постройки плавсредства простой:

  • карандаш и рулетка;
  • шпатель;
  • струбцины;
  • рубанок;
  • молоток;
  • электролобзик;
  • шлифмашинка.

Этапы изготовления

Рассмотрев все модификации материалов, и приготовив весь инструмент, следует переходить к первому этапу создания самодельной лодки из фанеры.

Как делаются самодельные лодки из фанеры?

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.

Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.

При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.

Инструменты и материалы

Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.

При изготовлении чертежей понадобятся:

  • чертежные принадлежности:
  • карандаши;
  • резинки;
  • лекала;
  • длинные металлические линейки и большие треугольники;
  • рейсшина;
  • картон и чертежная бумага;
  • клей для бумаги;
  • калькулятор;

В процессе постройки будут нужны:

  • электрический лобзик;
  • молоток;
  • топор;
  • струбцины (и скорее всего, очень много – как минимум 10 штук);
  • кисти, шпатель металлический, шпатели резиновые;
  • шуруповерт;
  • рубанки ручные или электрорубанок;
  • отвертки;
  • стамески;
  • степлер;
  • пилы ручные и электрическая циркулярная пила;

В качестве материалов для изготовления рекомендуется:

  • фанера стандартных размеров 1,5м *1,5м;
  • доски – сосновые, дубовые:
  • ткань для оклейки корпуса;
  • шпаклевка для заделывания трещин и стыков листов;
  • специальный водонепроницаемый клей;
  • олифа натуральная или водоотталкивающая пропитка для дерева;
  • краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
  • гвозди, шурупы, саморезы;
  • металлическая полоса, металл для уключин и креплений;

Параметры будущей лодки

Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:

  1. общая длинна корпуса от носа до транца 4.5 метра;
  2. ширина поверху в самом широком месте корпуса – 1,05 метра;
  3. глубина лодки – 0.4 метра.

Из чего состоит лодка

Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.

Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.

Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.

Полученный таким образом каркас обшивается поверху фанерой.

Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.

Лодки из фанеры под мотор

Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.

Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.

Это интересно: Разборная лодка Романтика

Основные размеры лодки и виды/формы лодок

Лодками пользуются на протяжении многих веков, поэтому есть модели, которые вполне возможно изготовить без масштабного производства своими силами.

Каноэ, лодка-фофан, русский тузик и морская парусная шлюпка имеют ободы двойной кривизны, сложные в изготовлении. Для самостоятельного изготовления намного больше подходят лодки с ободами одинарной кривизны.

Лодка-плоскодонка типа скиф хороша для спокойных внутренних вод. Проста в изготовлении, надежна, отличаются особой легкостью — лодку длинной 4 м поднимет один человек.

Лодка динги подойдет к плаванию по менее спокойной воде (2-3 балла). Она отличается носовым транц-форшпигелем и килеватым днищем. Такая лодка запросто поместится на багажнике автомобиля, весит до 50 кг.

Дори — лучший выбор для озера или моря, так как очень устойчивы к волнам.

Особенности

  1. При изготовлении лодочного изделия следует отметить, что основным из главных критериев, является основа каркасной части, на которую в последующем будут крепиться остальные части лодки.
  2. Носовая область образуется форштевнем и будет фиксироваться на одной из сторон. Ахтерштевнем производится крепление кормовой части.
  3. Для достижения поперечных очертаний и изгибов используются поперечные детали, которые позволяют лодке достичь определенной жесткости.
  4. Для образования нижней палубы, во внутренней части необходимо положить настил. Далее изделие подлежит обшиванию фанерой.
  5. Все изделия могут выполняться на основе деревянных изделий, что в последующем будут склеиваться между собой.
  6. По желанию, фанерные лодки могут быть оснащены моторами и веслами, но для этого в кормовой части необходимо установить транец.

Преимущества использования фанеры для изготовления лодки

Фанера является легким, доступным и универсальным материалом, который может использоваться для различных строительных и ремонтных работ. К преимуществам использования фанерных листов для изготовления лодки следует отнести:

  1. Прочность и легкость. Готовая конструкция из фанеры получается невероятно легкой, чем цельная древесина. При этом прочность клееного шпона практически не уступает дереву.
  2. Устойчивость готовой конструкции. Фанерные листы имеют четкие геометрические пропорции, что не только делает разметку и монтаж простым, но и гарантирует отличный показатель устойчивости лодки.
  3. Доступность. Фанера является доступным материалом, поэтому и лодка на ее основе обойдется недорого. К тому же дополнительно может потребоваться только специальный клей, отделочные материалы и простые инструменты.
  4. Аккуратный внешний вид. Фанерная лодка получается очень аккуратной, и ничем не уступает покупным конструкциям.
  5. Простота изготовления. Самостоятельно изготовить лодку из фанеры сможет каждый человек, обладающий хотя бы минимальными столярными навыками. При этом строительство займет от одного до нескольких дней в зависимости от сложности конструкции и интенсивности работы.

Чтобы конструкция из фанеры получилась прочной, устойчивой и долговечной, особое внимание следует уделить предварительным расчетам. Если есть хотя бы малейшие сомнения в своих силах, лучше использовать готовый чертеж

Подробное описание изготовления лодки из фанеры можно найти в видео:

Блиц-советы

При изготовлении плавательного средства необходимо все неровности, появляющиеся после нанесения эпоксидного клея, зашкуривать наждачной бумагой.

Любой изъян можно зашпатлевать шпаклёвкой влагостойкого типа.

Особых сложностей при строительстве лодки не должно возникнуть, однако крайне важно соблюдать все рекомендации специалистов относительно поэтапности процесса.

Перед проведением раскроя материала следует убедиться ещё раз в правильности замеров и только после этого приступать к вырезанию деталей.

Подбирая деревянный материал для изготовления плавсредства, следует отдать предпочтение изделиям без наличия сучков и трещин. Подбираем только экземпляры высшего сорта.

При правильном выполнении сборки конструкции можно быть уверенным в прочности и надёжности лодки

Изделия, изготовленные на основе фанеры, очень редко могут дать течь.

Лодка из фанеры получается лёгкой, что не доставляет особых проблем при транспортировке.

Сборка

Чертеж в натуральную величину

По сделанным отметкам осуществляется выпиливание необходимых деталей – для этой цели лучше использовать ручной лобзик, так как фанера достаточно тонкая и сделать ровный распил прямых линий электрической пилкой будет сложно;

Сборка корпуса

После того, как основные детали выпилены — можно приступать непосредственно к сборке. В первую очередь собирается нижняя часть лодки — части корпуса стягивается посредством медной проволоки, а чтобы внутренняя часть сохранила свою форму — одновременно вставляются носовые и кормовые поперечины;

Крепление посредством проволоки и крестиков

Зафиксированные части склеиваются посредством эпоксидного клея. Чтобы проклеить швы — необходимо добавить в него опилки, полученные в результате распила фанеры. Таким образом, клей практически не даст усадки и швы получаться ровными. Одновременно вся внутренняя поверхность оклеивается стеклотканью таким образом, чтобы структура ткани была полностью пропитана клеем;

Склеивание швов и пропитка поверхности стеклотканью

  • По истечению срока высыхания клея, наружная часть корпуса подвергается обработке – закруглению и шлифовке швов, удалению временных креплений и тд. Затем осуществляется оклейка корпуса стеклотканью снаружи;
  • Верхняя палуба собирается из реек, материал и толщина которых — указаны в проекте. В качестве временной фиксации можно использовать клеевой пистолет. После сборки поверхность палубы покрывается стеклотканью и пропитывается смолой. После высыхания внешнего слоя палуба оклеивается стеклотканью изнутри;

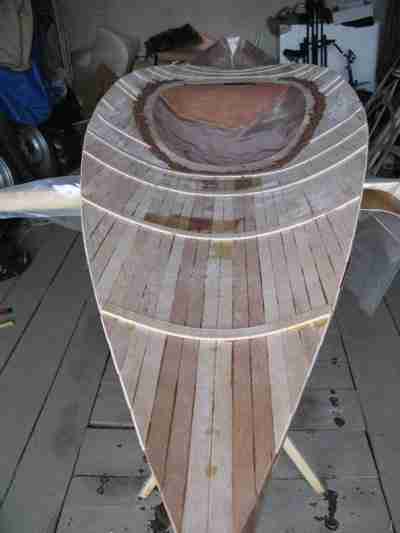

Сборка палубы из реек

Перед соединением корпуса и палубы осуществляется монтаж пяточных упоров – чаще всего это осуществляется путем приклеивания деталей к корпусу;

В первую очередь корпус и палуба склеивается изнутри смесью клея и стружки. Затем оклеивается наружная сторона шва – после высыхания клея швы шлифуются, и собирается кокпит, материалом для которого могут послужить остатки фанеры;

Склеивание палубы и корпуса

Описание рабочего процесса

Отметим сразу – изготовление катера своими руками процесс довольно длительный, к тому же у вас должно быть помещение, в котором будут производиться работы, чаще всего используется гараж или другое строение достаточного размера.

Сооружение корпуса

Процесс производится в следующей последовательности:

Можно сделать чертежи катера своими руками из фанеры, но гораздо проще найти готовый вариант с подходящими вам параметрами, так как есть множество важных нюансов, которые не знают те, кто не является специалистом в области постройки плавательных средств. Лучше всего проконсультироваться со знатоками, чаще всего они могут предложить проект или порекомендовать хороший вариант;

Лучше найти готовые чертежи и выкройки катера из фанеры – своими руками сделать их непросто, и вы сможете сэкономить очень много времени и исключить ошибки и просчеты

Работа начинается с того, что листы сращиваются между собой, это можно сделать с помощью прикрепления накладки, которая закрепляется эпоксидкой и саморезами, важно, чтобы у вас в итоге получились элементы нужной длины. На следующий день можно продолжать рабочий процесс; Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм

Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Изогнутые линии – самая ответственная часть работы при раскройке элементов

После того, как все заготовки нарезаны, можно приступать к следующей стадии.

Сборка

Процесс состоит из данных работ:

  • Все проекты катеров из фанеры состоят из одинаковых элементов, поэтому последовательность операций всегда аналогична. В первую очередь скрепляются элементы днища, для этого вдоль соединения на расстоянии 15-20 мм сверлятся отверстия под проволоку и части стягиваются. При этом не стоит прикладывать слишком большое усилие, чтобы не повредить материал;
  • Далее устанавливаются поперечные элементы жесткости, которые называются шпангоутами, их проще всего вырезать из фанеры толщиной 9-10 мм. Они приклеиваются эпоксидной смолой и дополнительно прикручиваются саморезами. Также крепятся продольные рейки 50х20, которые называются стрингерами. В шпангоутах можно сразу же сделать вырезы под лаги, чтобы впоследствии не работать в стесненных условиях;
  • Затем устанавливаются бортовые элементы, в них делаются вырезы под стрингеры и ставятся сами элементы жесткости, после этого можно приклеивать и прикручивать саморезами фанеру для бортов. Соединения изнутри для дополнительной прочности промазываются эпоксидной смолой и закрываются одним слоем стеклоткани;

Так выглядит процесс сборки

  • После того, как все элементы скреплены между собой, необходимо перевернуть конструкцию. Для этого ее проще всего вынести и сделать это на улице, так как помещение такой площади, чтобы сделать это внутри, найти очень сложно. Для того чтобы не повредить конструкцию, ее проще всего уложить на старые автомобильные покрышки;
  • Далее необходимо выкрутить все саморезы изнутри и заделать их эпоксидной смолой, после этого замазываются и все соединения, чтобы заполнить щели и сделать поверхность максимально ровной. После высыхания первого слоя производится наклеивание стеклоткани шириной 10 см, затем клеится полоса 17 см, а третий элемент должен иметь еще большую ширину, чтобы перекрывать два первых, это позволяет придать всем изгибам жесткость;

Чтобы фанерные катера были надежными, необходимо тщательно проклеивать все соединения

  • Далее наружная часть оклеивается всплошную, лучше сделать это в 2-3 слоя. После высыхания производится шлифовка и шпаклевка поверхности для того, чтобы она стала ровной;
  • Когда поверхность выровнена, можно перевернуть конструкцию для того, чтобы заполнить все полости пенопластом и обшить их листами фанеры изнутри. Сооружение каюты производится по заранее выбранному эскизу, следует помнить, что чем сложнее конфигурация, тем больше времени пойдет на сборку конструкции.

Каюта также оклеивается стеклотканью для усиления

Последний этап – грунтовка влагостойкими составами и окрашивание, важно использовать качественные композиции, их цена выше, но тут не стоит экономить. Если вам не нужен катер, и вы хотите узнать, как сделать лодку, то все производится так же за исключением того, что не требуется сооружение каюты

Процесс изготовления

Сборка каркасной части начинается на верстаке, а заканчивается на полу (земле).

Чтобы не допустить ошибок в процессе сборки конструкции рекомендуется воспользоваться предложенной ниже инструкцией:

Укладываем киль на верстак.

К одной из сторон киля прикрепляем ахтерштевень с транцем. Ко второй стороне подсоединяется форштенвель.

С помощью гвоздей соединяются килевая часть (совместно со шпангоутами) и штевни. Тщательно всё проверяем на наличие перекосов. При наличии таковых необходимо проводить подгонку. Для этого между транцем и штевнем натягивается бечёвка.

Убедившись в полном совпадении осей, производим окончательное крепление.

Тонкая ткань пропитывается краской (достаточно густой) и распределяется между имеющимися соединениями.

После закрепления штевней приступаем к установке шпангоутов. Чтобы обеспечить плотное фиксирование, следует разрез под киль делать немного уже шпангоута (на пару мм).

Посадка проверяется с помощью натянутой верёвки. Должно быть обеспечено точное совпадение с бимсами.

Устанавливать шпангоуты рекомендуется соблюдая угол 90 градусов.
Окончательно скрепляем шпангоуты.

Проделав все операции, задаём угол прогиба. С этой целью могут быть использованы круглые брусья, временно закреплённые к крайним частям киля (с внутренней стороны).

Между брусом и килем вставляем деревянную балку (11 см).

Крепление производится исключительно брусьями, что предотвратит появление перекосов транца.

Переходим к обшивке каркаса. Желательно весь листовой эскиз перенести на уменьшенный размер картона и вырезать.

Чертим изображение для вырезания на фанере (соблюдая листовые размеры).
Примеряем шаблоны.

Выпиливаем с помощью лобзика (мелкие зубчики) все детали. Запас делаем не более 2 мм

Очень важно для стыковки листов дополнительно прибавить 70 мм. Используя вбитые (между досками) нитки, совмещаем оси элементов

Производим склеивание и дожидаемся его затвердения

Используя вбитые (между досками) нитки, совмещаем оси элементов. Производим склеивание и дожидаемся его затвердения.

Используя небольшие гвоздики, сбиваем одинаковые части плавсредства.

Тщательно подгоняем между собой рубанком.

Просверливаем отверстия (диаметром 2 мм) отступив от кромок скул 12 мм соблюдая шаг 50 мм, предназначенный для скреп (проволочных)

Именно скрепы станут надёжными соединителями.

Обшивка крепится начиная с носа судна. Фиксировать её следует проволокой из меди сквозь отверстия, которые делаются вдоль дна и бортовой части. Проволока скручивается с внешней стороны на пару оборотов.

Далее производим обшивку транца и днища.

Собранные борта подлежат установке и временно соединяются.

Днище собирается по тому же принципу, что и борта.

Устанавливаем транец и скрепляем его используя шурупы (3 на 18) и клеевую основу, соблюдая при этом расстояние около 0,5 см.

Если бортовые элементы выступают за транец в корму, то можно с помощью рубанка выровнять кромки.

Окончательно закручиваем плоскогубцами скрепки. Обжимаем всё во внутренней области.

Каждая щель и стык плавсредства должны быть проклеены лентами из стеклоткани. Ширина первого слоя должна достигать 28 мм, последующие слоя – около 75 мм. Располагая каждый последующий слой немного сдвигаем его (по разным сторонам).

После затвердевания стеклопластика необходимо удалить выступающие края скреп. Проклеиваем наружную область стекловолокном.

Чтобы увеличить степень жёсткости и повысить срок эксплуатации необходимо провести укрепление днища планками. Для этого на планках просверливаются отверстия под шурупы (шаг составляет 25-28 см). Все заготовки, разложенные по местам фиксируются шурупами, производят наметку фломастером и снимаются. Только после обработки каждой наметки клеевой основой можно прикручивать заготовки на место. После засыхания клея шурупы выкручиваются, а образовавшиеся отверстия забиваются гвоздями, которые вырезаются из дерева.

Сняв вспомогательные приспособления, зашпаклёвываем смесью эпоксидной смолы с опилками все отверстия обшивки.

Наружная часть плавсредства обрабатывается клеем и стеклотканью.

Внутри лодка покрывается горячей олифой.

Судно окрашивается краской на масляной основе.

Сборка конструкции

Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик

Важно точно резать по размерам, иначе конструкция не сойдется

Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.

Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.

После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.

Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты. Когда клей высыхает нужно поставить шпангоуты

Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором

Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.

После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.

Покраска состоит из:

  • Обезжиривания всех деталей судна;
  • Обработки деревянных элементов пропиткой;
  • Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
  • Грунтовки. Для этого можно использовать кипяченую олифу;
  • Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;
МатериалЦена
Водостойкая фанера ФСФ 6,5мм

Формат: 2500 х 1250

776 р.
Фанера для опалубки ламинированная (Россия) 3000*1500/ 15мм/18мм/21мм
4300 р.

Полиэфирная смола 5 кг (общего назначения) + отвердитель
1900 р.

Стеклолента ЛЭСБ 0,2х50 мм — 10 метров Эпоксидная смола (1кг.)
2157 р.

Эпорип (Eporip): двухкомпонентный эпоксидный клей
2900 р.

Стеклоткань 300 г/м2
247 р.

Стеклолента ЛЭСБ 0,2х50 мм — 10 метров
190 р.

Постройка такого плавсредства своими руками – это интересное и творческое занятие для людей, которые любят делать вещи самостоятельно. Главное – придерживаться размеров, на которые указывают чертежи.

Возможно, во время этого процесса, будут ошибки, которые нужно будет переделывать. Но, в результате получится отличная и недорогая лодка. Хранить такое средство лучше всего на суше. Это судно отлично подойдет для использования на спокойных озерах и реках.

Выходить в море или сплавляться по горным рекам на нем запрещено. Также нужно внимательно следить за швами и целостностью конструкции, если есть проблемные участки, то их нужно герметизировать.

При бережливом отношении и правильно хранении, такое плавсредство прослужит долго, и поможет отлично провести время на рыбалке, или просто во время прогулки по водоему.

Рекомендуем ознакомится с нашим материалом о том, как правильно выбрать насос для лодки ПВХ? Возможно вас также заинтересует информация о создании тента для лодки своими руками.

Материалы и инструменты

Для выполнения работ нам потребуются следующие материалы:

  • водостойкая фанера 2,5 на 1,25 метра, ее толщина должна составлять 0,5 см;
  • 1,5 панели влагостойкой фанеры того же размера, но уже с толщиной 0,6 см;
  • строганные доски – лучше отдать предпочтение мягким и пористым сортам древесины;
  • деревянные рейки;
  • эпоксидная смола;
  • водостойкий лак или краска;
  • капроновая нить;
  • стеклоткань в рулоне, чтобы оклеить корпус плавательного средства;
  • миллиметровая и более плотная бумага (можно использовать картон) для построения эскизов;
  • бруски 0,5 на 3,4 м и 0,4х0,2х4 м.

А также приготовьте инструменты:

  • шуруповерт или дрель с необходимой мощностью;
  • ручную шлифовальную машину или рубанок;
  • струбцину, а лучше несколько – если нет специального инструмента, то можно использовать фиксаторы от старых ручных мясорубок;
  • электрический лобзик;
  • латунные гвозди различной длины и саморезы по дереву;
  • молоток;
  • рулетку;
  • кисточки или валик для нанесения лака.

Технология изготовления лодки

Изготовление лодки из фанерных листов является достаточно сложным процессом. Однако если придерживаться рекомендаций и последовательности выполнения работ, сделать такую лодку можно всего за несколько дней. Пошаговое описание процесса изготовления лодки:

Согласно предварительно составленному чертежу необходимо выпилить при помощи лобзика необходимые детали

Крайне важно, чтобы детали получились точно такого же размера, как и на чертежах. В противном случае при сборке возникнет нестыковка и придется заново выпиливать детали

Допустимая погрешность составляет всего 1 мм.
Необходимо склеить детали заднего борта и шпангоутов. Это гарантирует высокий уровень прочности и необходимую толщину конструкции. После склеивания данные элементы станут достаточно тяжелыми, однако на качестве лодки это никак не скажется.
Для соединения транцев и шпангоутов рекомендуется использовать дополнительные закрепляющие элементы, что гарантирует высокий показатель прочности. Для этого лучше всего использовать саморезы. Их длина должна быть такой, чтобы прочно соединить детали, но при этом не пройти насквозь них. Для работы рекомендуется использовать оцинкованные саморезы.
Чтобы упросить и облегчить работы, необходимо изготовить козлы, используя при этом брусья размером 50 на 50 мм
На них будет удобно поместить транец при установке.
После чего необходимо прикрепить днище и бортики к транцу так, чтобы на носу они соединились.
При использовании фанеры небольшой толщины рекомендуется все детали дополнительно обработать клеевым составом, уделяя особое внимание местам стыков деталей.
При строительстве моторной лодки транец следует обязательно проклеить стеклотканью, а также дополнительно укрепить досками из твердых сортов.
По окончанию черновой сборки все элементы необходимо зафиксировать и проклеить. Останется только зашпаклевать неровности, грунтовать и покрасить.

Несмотря на сложность проведения сборки, данный вариант изготовления плавательного средства является наиболее доступным. Однако следует использовать качественную фанеры, которая прослужит долго, и не будет впитывать влагу.

Первая склейка

Если удалось достать листовую фанеру, которая по длине соответствует размерам будущей лодки – это хорошо. Но если в наличие обычные листы 1,5-1,5 метра – придётся их склеить. Самый лучший способ – склейка на «ус».

Склейка на «ус» — самое прочное соединение фанерных листов

От края листа отступается расстояние, равное 10-12 толщин листа, и рубанком стачивается под углом. После этого нужно пройтись шлифмашинкой и такие же операции проделать со вторым листом. Очищенные и обезжиренные поверхности намазываются клеем, аккуратно соединяются и скрепляются струбцинами. Так как струбцины можно поставить только по краям, в центр необходимо положить груз. После высыхания клея струбцины можно снять, но дать изделию вылежаться ещё не менее суток.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
