Лодки-плоскодонки

Сборка конструкции

Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик

Важно точно резать по размерам, иначе конструкция не сойдется

Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.

Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.

После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.

Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты. Когда клей высыхает нужно поставить шпангоуты

Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором

Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.

После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.

Покраска состоит из:

• Обезжиривания всех деталей судна;
• Обработки деревянных элементов пропиткой;
• Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
• Грунтовки. Для этого можно использовать кипяченую олифу;
• Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;

Материал	Цена
Водостойкая фанера ФСФ 6,5мм

Формат: 2500 х 1250

776 р.
Фанера для опалубки ламинированная (Россия) 3000*1500/ 15мм/18мм/21мм
4300 р.

Полиэфирная смола 5 кг (общего назначения) + отвердитель
1900 р.

Стеклолента ЛЭСБ 0,2х50 мм — 10 метров Эпоксидная смола (1кг.)
2157 р.

Эпорип (Eporip): двухкомпонентный эпоксидный клей
2900 р.

Стеклоткань 300 г/м2
247 р.

Стеклолента ЛЭСБ 0,2х50 мм — 10 метров
190 р.

Постройка такого плавсредства своими руками – это интересное и творческое занятие для людей, которые любят делать вещи самостоятельно. Главное – придерживаться размеров, на которые указывают чертежи.

Возможно, во время этого процесса, будут ошибки, которые нужно будет переделывать. Но, в результате получится отличная и недорогая лодка. Хранить такое средство лучше всего на суше. Это судно отлично подойдет для использования на спокойных озерах и реках.

Выходить в море или сплавляться по горным рекам на нем запрещено. Также нужно внимательно следить за швами и целостностью конструкции, если есть проблемные участки, то их нужно герметизировать.

При бережливом отношении и правильно хранении, такое плавсредство прослужит долго, и поможет отлично провести время на рыбалке, или просто во время прогулки по водоему.

Рекомендуем ознакомится с нашим материалом о том, как правильно выбрать насос для лодки ПВХ? Возможно вас также заинтересует информация о создании тента для лодки своими руками.

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

• при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
• все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
• герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
• во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

Приступаем к строительству

Строительство лодки начинается с носовой части. Возьмите две широкие доски, предназначенные для бортов, немного подпилите их края, выдерживая угол не больше 45 градусов. Просверлите по краям дырки и соедините доски между собой. Лучше «сшить» их медным или алюминиевым мягким проводом. После этого вам необходимо с помощником развести доски в разные стороны и установить посередине брус-распорку

Важно, чтобы самая широкая распорка стояла ровно посередине будущей лодки или в том месте, где планируется самая широкая ее часть, так как именно от нее начнется скругление корпуса. Теперь выпиливайте следующие распорки, формируя с их помощью форму вашего плавсредства. Так как из досок сделать лодку быстро не получится, то не торопитесь

Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры

Так как из досок сделать лодку быстро не получится, то не торопитесь. Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры.

Размеры лодки, ее виды и формы

Поскольку лодками пользовались еще наши предки, в истории сохранились модели, которые и сейчас можно изготовить в домашних условиях. Стандартная фанерная лодка предусмотрена на одного или двух человек с общей массой не более 150 кг. Длина лодки не должна превышать 2,7 м, ширина 1,2 м, а высота бортов на миделе не выше 30 см. масса фанерной лодки около 29 кг.

Наиболее популярные модели лодок, которые вполне возможно изготовить своими руками:

• Скиф, или плоскодонка, прекрасно подходит для плавания в тихих водах. Довольно легкая в строительстве и надежна в эксплуатации. Отличительной чертой стала ее легкость –  длинную лодку может спокойно унести человек в одиночку.
• Динги, лодка для плавания в неспокойной воде. Отличается от остальных разновидностей днищем с килем и носовым транец-форшпигелем.
• Русский тузик, каноэ, лодка-фофан. Модели с ободами двойной кривизны, что характерно выпуском моделей только в промышленных условиях. Для изготовления плавсредства собственными силами стоит отдать предпочтение лодке с ободами одинарной кривизны.
• Фанерная лодка. В домашних условиях можно построить лодку вместе с мотором, визуально походящую на катер.

Особенности изготовления

Самодельные фанерные модели востребованы как у рыболовов, так и у любителей отдыха на воде. Для создания маломерного плавсредства нужны инструменты, качественные стройматериалы, немножечко усилий и в короткий срок фанерное чудо будет готово.

Важно отметить, что лодка из фанеры собственными руками, не только экономит средства, но и имеет ряд преимуществ:

• надежность и длительный срок службы конструкции;
• маленький вес. Достаточно весомый аргумент при транспортировке и спуске на воду;
• вместительность лодки до 5 пассажиров.

Материалы и инструменты

Наиболее важные технические характеристики конструкции, такие как надежность и долгий срок эксплуатации, непосредственно зависят от выбора строительного материала для ее изготовления. Именно поэтому стоит серьезно подойти к выбору материала. Фанера, используемая для производства корпусной мебели, для конструирования плоскодонки не подойдет. В связи с этим, лучше всего отдать предпочтение таким маркам:

• БС. Фанера обладает устойчивостью к воде за счет пропитки шпона бакелитовым клеем. Очень высокая стоимость материала.
• БК. Фанера обладает устойчивостью к влаге за счет пропитки шпона бакелитовым лаком. Стоимость в разы ниже марки БС.
• ФСФ. Фанера обладает устойчивостью к влаге за счет пропитки на основе фенолформальдегидных смол. Подходит по всем критериям для конструирования лодки.

Кроме фанеры для создания лодки необходимы:

• трафарет. Для новичков в этой сфере продаются специальные шаблоны во весь размер плавсредства;
• брусья и доски;
• стеклоткань для изоляции швов;
• яхтный лак или водоэмульсионная краска;
• эпоксидный клей;
• проволока медная;
• шурупы;
• гвозди.

Набор инструментов для постройки плавсредства простой:

• карандаш и рулетка;
• шпатель;
• струбцины;
• рубанок;
• молоток;
• электролобзик;
• шлифмашинка.

Этапы изготовления

Рассмотрев все модификации материалов, и приготовив весь инструмент, следует переходить к первому этапу создания самодельной лодки из фанеры.

Лодки-плоскодонки

Лодка плоскодонка – традиционное рыбацкое плавсредство, появившееся задолго до килевых аналогов из пвх, алюминия. Удобная и довольно простая она использовалась не только для рыбной ловли – с ее помощью по воде перевозили объемные грузы, людей. Несмотря на появление большого количества моделей надувных лодок, не утратила свою популярность плоскодонка и в наши дни. Одной из причин этого является тот факт, что такое плавсредство можно не только приобрести, но и сделать своими руками.

Более подробно о том, что собой представляет плоскодонка, из чего она состоит и каких видов бывает, какие у нее плюсы и минусы, а также о том, как изготовить такую лодку самостоятельно будет рассказано в этой статье.

Материалы и инструменты

Наиболее важные технические характеристики конструкции, такие как надежность и долгий срок эксплуатации, непосредственно зависят от выбора строительного материала для ее изготовления. Именно поэтому стоит серьезно подойти к выбору материала. Фанера, используемая для производства корпусной мебели, для конструирования плоскодонки не подойдет. В связи с этим, лучше всего отдать предпочтение таким маркам:

• БС. Фанера обладает устойчивостью к воде за счет пропитки шпона бакелитовым клеем. Очень высокая стоимость материала.
• БК. Фанера обладает устойчивостью к влаге за счет пропитки шпона бакелитовым лаком. Стоимость в разы ниже марки БС.
• ФСФ. Фанера обладает устойчивостью к влаге за счет пропитки на основе фенолформальдегидных смол. Подходит по всем критериям для конструирования лодки.

Кроме фанеры для создания лодки необходимы:

• трафарет. Для новичков в этой сфере продаются специальные шаблоны во весь размер плавсредства;
• брусья и доски;
• стеклоткань для изоляции швов;
• яхтный лак или водоэмульсионная краска;
• эпоксидный клей;
• проволока медная;
• шурупы;
• гвозди.

Набор инструментов для постройки плавсредства простой:

• карандаш и рулетка;
• шпатель;
• струбцины;
• рубанок;
• молоток;
• электролобзик;
• шлифмашинка.

Материалы для лодки

Принципиальное отличие каноэ от обычной лодки – отсутствие уключин. В остальном оба сооружения особо друг от друга не отличаются. Оно может быть одноместным или многоместным – достаточно вспомнить спортивные соревнования. В быту, конечно, чаще встречается первый вариант.

Чтобы сделать каноэ из фанеры своими руками, потребуется следующее.

Материал толщиной не меньше, чем в 5 мм. Для шпангоутов понадобятся листы толщиной в 15 мм. Сорт нужен не менее 1, а лучше элитный: чем выше качество материала, тем лучше его механическая прочность и стойкость к действию воды. Кроме того, учитывая последний фактор, требуется выбирать водостойкую марку: ФСФ или ФСФ-ТВ в данном случае то, что клей здесь используется формальдегидный значения не имеет, или даже ФБ – пропитанную бакелитовым клеем. Последний вариант наилучший.

Доска и брус сечением 10*5 мм для устройства перемычек и обрамления бортов. Использовать можно вполне доступную сосновую древесину, но обязательно высокого качества – сучки недопустимы. Дерево пропитывают антисептическими составами.

• Толстая леска – нужна, чтобы сшить выкройки для лодки.
• Стеклоткань и полимерный клей или силиконовый герметик – для заделки и герметизации швов.

Устройство

Состоит такое плавсредство:

• из двух бортов (правого и левого) высотой до 60–70 см;
• плоского днища, усиленного продольными или поперечными ребрами жесткости (ламелями);
• прямоугольной кормы (транца).

Для перевозки людей и управления лодкой между ее бортами крепят 2–3 скамейки (банки). Различные рыболовные принадлежности хранят в установленном на корме ящике с закрывающейся крышкой. В зависимости от того, какое количество людей планируется перевозить на лодке. Ее длина варьируется от 2 до 4 метров при ширине 1,0–1,2 метра.

Большинство современных моделей имеют заострённую или зауженную форму носовой части, благодаря чему такая лодка приобретает лучшую маневренность и скорость передвижения (особенно против течения), имеет меньшую парусность при сильном встречном ветре.

Передвигаться на плоскодонке можно как при помощи весел, так и на навесных винтовых или водометных двигателях, устанавливаемых на корму.

Изготовление плоскодонки своими руками

Как выполняется переделка прицепа под лодку

Сборка плоскодонки своими руками включает в себя составление чертежей, покупку материалов, подготовку необходимых инструментов, изготовление из доски днища, бортов, кормы, их крепление и обработка конструкции против гниения антисептиками, смолой.

Материалы и инструменты

Необходимые инструменты:

• Электролобзик.
• Рулетка.
• Угольник.
• Маркер.
• Молоток.
• Шуруповерт.

Из материалов необходимы сухие еловые или сосновые доски толщиной 25–30 мм, бруски сечением 50×50 мм для поперечин, гвозди или оцинкованные саморезы, смола, пакля, водостойкая краска.

Составление чертежа

Для того чтобы построить лодку плоскодонку из досок самостоятельно необходимо прежде всего сделать понятные и наглядные чертежи (проект) ее основных частей: бортов, днища, кормы (транца). На основании чертежей производится расчет потребности в материалах: доске, фанере, брусков для каркаса и ламелей.

Чертеж плоскодонной лодки должен быть наглядным и понятным – ошибка в размерах при изготовлении плавсредства приведет к снижению его герметичности и маневренности.

Изготовление днища

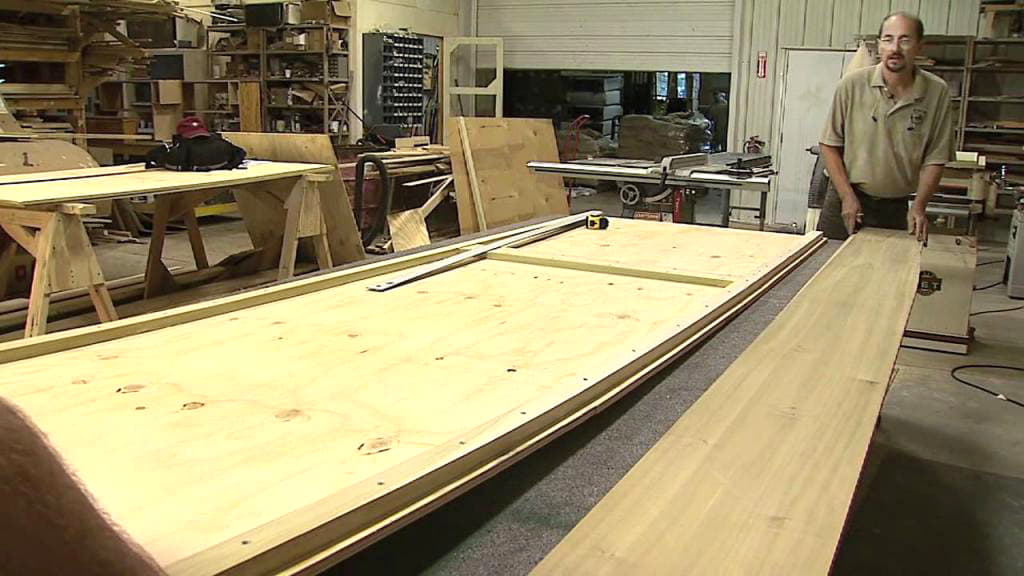

Несколько досок кладут плотно друг к другу, на них маркером очерчивается контур дна согласно размерам чертежа. Из брусков изготавливают 5 поперечин, длина которых равна ширине днища в средней, кормовой и носовой части. Самой длинной поперечиной уложенные доски сшиваются посередине, после чего с помощью лобзика или ручной циркулярки днище вырезают по очерченному контуру, оставляя не выпиленными участки у носовой и кормовой части.

В носовой и кормовой части заготовку днища дополнительно фиксируют досками и капроновым шнуром

Далее такими же поперечинами сшивают плотно доски в области носа и кормы. После этого, днище выпиливается полностью.

Стягивая днище поперечинами, добиваются минимальных зазоров между его досками

Монтаж носовой доски и кормы

После того как днище выпилено к носовой его части при помощи ершённых гвоздей или саморезов под близким к прямому углу крепится брусок – носовая доска. Затем к задней части днища крепится несколько досок, из которых формируется корма (транец).

Близкий к прямому угол крепления носовой доски позволит равномерно распределить воздействующую на нос силу встречного потока воды при движении лодки

Крепление к днищу бортов

Две первые доски правого и левого борта прибиваются сначала к носовой доске, затем выгибаются по контуру днища и стягиваются прочным шнуром у кормы. После этого, они крепятся к торцам днища гвоздями.

При креплении первых досок бортов их лучше фиксировать у кормы прочным капроновым шнуром

Для крепления последующих досок параллельно поперечинам к днищу прибивают переборки.

Чтобы борта «не повело» доски правого и левого борта прибивают к переборкам одновременно, не собирая сначала правый или левый борт полностью.

При длине лодки 3,5–4 метра обязательно наличие не менее 2 переборок, к которым пришивают доски бортов

Обработка днища и бортов

Все щели в днище и между досками бортов конопатят паклей. Для защиты дерева днища от гниения, а также для предотвращения течей дно и борта хорошо промазывают смолой.

Что нам нужно

Набор инструментов

Приступая к работе, нам следует позаботиться о наличии всех необходимых инструментов.

В принципе, набор потребуется простой:

Выпиливать заготовки удобнее всего дисковой пилой

• пила по дереву (дисковая или сабельная);
• электролобзик с набором полотен;
• шлифовальная машинка с насадками для обработки фанеры;
• дрель и сверла разного диаметра;
• шуруповерт;
• струбцины для фиксации склеиваемых деталей;

Вместо струбцин в некоторых случаях подойдут зажимы для бумаги

• ручной инструмент – молотки, пассатижи, стамески и т.д.
• измерительный инструмент – рулетка и уровень.

Работы лучше выполнять в свободном гараже или мастерской. В принципе, детали можно собирать и на полу, но работать будет куда удобнее, если мы из бруса и толстых досок сконструируем специальные козлы, на которых и будут размещаться все элементы нашей будущей лодки.

Подбор материалов

Проекты лодок из фанеры, в изобилии представленные в интернете, предполагают использование самых разных материалов. Мы рассмотрим одну из наиболее простых модификаций, поскольку новичкам лучше отрабатывать методики на несложных образцах.

Заготовки для работы

Для постройки судна нам будут нужны:

Элемент конструкции	Особенности материала
Борта и днище	В качестве основного материала для изготовления днища и бортов используем фанерные листы. Фанера для лодки должна соответствовать ряду требований: толщина – от 5 до 10 мм в зависимости от конструкции борта. Иногда для усиления внутри устанавливаются элементы из более толстого (до 15 мм) материала; максимальная влагостойкость. Борта лучше всего делать из фенолформальдегидной или бакелитизированной фанеры. Панели на карбамидном связующем также подойдут, но в этом случае понадобится дополнительная влагозащитная обработка, например, оклейка стеклотканью; шлифовка – односторонняя. Из соображений безопасности и надежности шлифованный слой размещается с наружной стороны.
Внутренний каркас	Опорные конструкции – шпангоуты, киль, распорки, а также сидения и транцы делают из более прочных материалов: фанера толщиной 20-25 мм; обрезная доска аналогичного размера.
Соединительные элементы	Очень часто для соединения деталей в единую конструкцию применяется только клей. В то же время некоторые методики предполагают сшивку фанерных листов с использованием тонкой стальной проволоки, капронового шнура, толстой лески и т.д. В качестве дополнительного укрепления швов применяются полосы из стеклоткани, пропитанной эпоксидными смолами.
Наружная отделка	Какой бы качественной ни была фанера, при длительном контакте с водой она будет набухать. Вот почему и снаружи, и изнутри все деревянные детали обрабатываются специальными составами. К ним относятся: морилки; пропитки с антисептическими и влагозащитными компонентами; лаки и краски.

Чертежи лодки и перенос их на материал

Прежде чем приступать к закупке материалов, нам будут нужны чертежи лодок из фанеры. Строить схему плоскодонки или туристической байдарки самостоятельно стоит только в том случае, если у вас есть достаточный опыт, и вы четко понимаете, какого размера вам нужна лодка, и какую конструкцию она обязана иметь. Новичку же лучше воспользоваться готовым проектом – благо, найти его в сети не составит труда.

Чертежи лодки из фанеры с крупными схемами устройства основных узлов

Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом:

1. На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев.
2. Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру.
3. Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас.

Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем

При переносе размеров на заготовки мы с высокой вероятностью столкнемся с трудностями. Связано это с тем, чтоб стандартный размер фанерного листа (максимум 3000 мм по длине) часто бывает меньше, чем запланированные габариты лодки. В этом случае нам необходимо освоить методику склейки фанеры:

Торцы двух деталей подгоняем друг к другу.

1. Аккуратно стесываем края на длину, превышающую толщину листа примерно в 7 – 8 раз.
2. Полученные скосы смазываем столярным или полимерным клеем и надежно зажимаем струбцинами.
3. После полной полимеризации клея мы получаем достаточно длинный лист с прочным соединением «на ус».

Схема склейки фанерных листов

Устройство

Состоит такое плавсредство:

• из двух бортов (правого и левого) высотой до 60–70 см;
• плоского днища, усиленного продольными или поперечными ребрами жесткости (ламелями);
• прямоугольной кормы (транца).

Для перевозки людей и управления лодкой между ее бортами крепят 2–3 скамейки (банки). Различные рыболовные принадлежности хранят в установленном на корме ящике с закрывающейся крышкой. В зависимости от того, какое количество людей планируется перевозить на лодке. Ее длина варьируется от 2 до 4 метров при ширине 1,0–1,2 метра.

Большинство современных моделей имеют заострённую или зауженную форму носовой части, благодаря чему такая лодка приобретает лучшую маневренность и скорость передвижения (особенно против течения), имеет меньшую парусность при сильном встречном ветре.

Передвигаться на плоскодонке можно как при помощи весел, так и на навесных винтовых или водометных двигателях, устанавливаемых на корму.

Обработка швов клеем и установка дополнительных элементов

Последующие работы сводятся к небольшому алгоритму:

по краю кормы и транца необходимо высверлить отверстия;

прикрепить транец ко дну;

из двух одинаковых частей необходимо выпилить детали для борта принимая во внимание наклон транца;

по краям бортов и скулы днища следует просверлить отверстия с равным расстоянием в 150 мм;
на этапе скручивания деталей стоит учитывать, что борта, установленные на днище, должны быть примотаны скрученными концами наружу. Транец расположен между бортами;
прикрепить к готовой конструкции сидения и шпангоут;
отступив 300 мм от сидений, выпиливаются проемы под уключины

Это место следует укрепить брусками;
после выполненных работ все стыки деталей проклеиваются тремя слоями стекловолокна и смазываются эпоксидным клеем. Перед оклейкой откусываются все наружные скрепки.
после полного высыхания клея на стыках швов, вклеивают банку и перегородку;
во все пустые отверстия, оставшиеся после временного крепления, эпоксидной смолой вклеивают деревянные нагеля;
таким же образом склеивают наружные швы;
чтобы уберечь дно от механических повреждений, следует приделать к нему киль и наружные стрингеры.

Как выбрать древесину?

Первое, на что необходимо обратить внимание и от чего зависят 80 % результата – это выбор правильной древесины. Перед тем как изучить азы судопроизводства, вам необходимо как можно больше узнать о дереве, которое подходит для изготовления лодок деревянных

Большое значение будет иметь не только вид древесины, но и даже часть ствола, которую вы будете использовать для строительства.

На торцевом срезе видно, что любая древесина неоднородна. Ствол дерева состоит из трех частей: сердцевины, ядра и заболони. Ядро – это самая прочная часть ствола, которая имеет хорошую естественную защиту от загнивания. Именно она и используется в строительстве лодки.

Кроме того, перед строительством лодки нужно просушить весь пиломатериал, чтобы не нарушалось соединение деталей. Пиломатериалы должны иметь влажность не более 15-18 %. После сборки необходимо обязательно пропитать готовую лодку средствами, защищающими от влаги, чтобы лодку не покоробило со временем.

Лучшим деревом для строительства лодок считается лиственница, но подойдут и другие хвойные деревья, например, сосна или ель. Главным требованием при выборе пиломатериала является отсутствие сучков.

Каким качествам должна обладать деревянная лодка рыбака, которые нужно обеспечить

Сразу замечу, что рыбалка — не единственная задача иметь плоскодонку под рукой. В теплую летнюю погоду можно просто заехать на середину озера, спрыгнуть в воду, поплавать, охладиться и залезть назад через корму.

С наступлением грибного сезона на островах начинается тихая охота. А это увлечение для всей семьи: собрались, поехали и получили массу положительных эмоций.

Даже просто так сесть за весла, погрести полчаса-час на тихой воде и свежем воздухе —приятная прогулка, полезная для здоровья. Детям и взрослым настолько нравятся подобные поездки, что они становятся постоянным ритуалом.

Однако лодка для всех этих целей должна отвечать следующим требованиям:

• быть прочной, надежно выдерживать физические нагрузки при перевозке различных категорий людей, особенно детей и пожилых, не умеющих плавать;
• иметь хорошую устойчивость при сильной качке, когда приходится выгребать по большой боковой волне, создаваемой сильным осенним ветром;
• не протекать из щелей и стыков между досками;
• обладать хорошей плавучестью, легкостью хода, требующей низких мускульных усилий при преодолении больших расстояний;
• совмещать возможность установки простого лодочного мотора и греблю веслами;
• длительно сохранять перечисленные рабочие характеристики не менее 10 лет.

Как оптимально реализовать все эти шесть условий своими руками я объясняю дальше по тексту.

Рабочий процесс

Очень важно делать все правильно, так как любые ошибки и недоработки сделают конструкцию непригодной к использованию. Мы разделим процесс на две основные стадии, чтобы вам было проще в нем разобраться

Резка и сборка конструкции

На этой стадии проводятся следующие работы:

В первую очередь нужно внимательно рассмотреть чертежи каяка из фанеры – своими руками вам надо перенести все выкройки на материал. Как отмечалось выше, лучше всего приобрести готовый комплект, чтобы избежать просчетов и ошибок при нарезке готовых элементов;
Лекала прикладываются к поверхности, после чего переносятся на нее с помощью шила. Чтобы линии были хорошо видны, вам необходимо отчертить их столярным карандашом

При отчерчивании особое внимание уделите точности линий, нужно чтобы они были как можно ближе к идеалу;

Готовые эскизы очень удобны в использовании, вам не нужно быть специалистом в судостроении, чтобы добиться хорошего результата

Инструкция по резке материала проста, но следует учитывать, что толщина используемой фанеры невелика, поэтому ее очень легко повредить. При распиловке не следует торопиться, нужно соблюдать аккуратность. Чем лучше вы проведете эту часть работ, тем качественнее и надежнее будет конечный результат;

Аккуратность резки очень важна

Очень важно собирать мелкие опилки при резке, для этого подстелите газеты, они пригодятся вам в дальнейшем при склеивании отдельных элементов;

Важно! Специалисты рекомендуют использовать для резки ручную ножовку с мелким зубом, этот вариант более трудозатратный, но и позволяет получить более высокий результат. При сборке элементов на расстоянии 10 мм от края сверлятся отверстия и детали стягиваются медной проволокой, не стоит прикладывать слишком большое усилие, чтобы не повреждать фанеру

При сборке элементов на расстоянии 10 мм от края сверлятся отверстия и детали стягиваются медной проволокой, не стоит прикладывать слишком большое усилие, чтобы не повреждать фанеру.

Важно соблюдать правильную геометрию при стягивании

Стоит отметить, что другие варианты собираются аналогично – плоскодонка из фанеры своими руками делается так же, разница только в форме элементов.

Чертежи плоскодонки из фанеры своими руками сделать проще, чем каяка ввиду особенностей формы

Укрепление конструкции

Эта стадия также очень важна, нужно выполнить целый ряд работ:

• В первую очередь все швы заполняются эпоксидной смолой с наполнителем из древесных опилок. Делается это очень аккуратно, деревянная поверхность шлифуется после застывания;
• Затем обрабатываются наружные стыки – заполняются композицией, скругляются и выравниваются. Далее вырезается стеклоткань, прикладывается к поверхности и пропитывается эпоксидкой. После высыхания излишки обрезаются;
• Верхнее перекрытие делается из реек толщиной 4 мм, вначале вырезаются все элементы, а после они скрепляются поперечными брусками;

Верхняя палуба изнутри соединяется поперечинами

Далее все элементы соединяются, обрабатываются смолой и выравниваются. Последним этапом является нанесение лака для дерева на поверхность.

Конечно, такие конструкции, как яхта из фанеры своими руками также можно собирать, но это намного сложнее, чем небольшой каяк или плоскодонка.

Где и как можно хранить лодку в зимнее время: 2 испытанные методики

С двумя своими первыми лодками я поступал так, как большинство рыбаков на нашем озере. Перед началом ледостава вытаскивал их из воды, переворачивал вверх дном и оставлял в таком положении до весны.

За это время доски высыхали, а щели между ними постоянно увеличивались. Были моменты, когда через них можно было просунуть мизинец. Все это приходилось уплотнять, конопатить, заделывать и смолить…

Такой способ хранения лодок довольно распространен. Им до сих пор пользуется большинство рыбаков на нашем озере.

Потом один человек мне подсказал другую методику

Он обратил внимание, что у плоскодонок всегда сгнивают в первую очередь верхние детали: борта, нос или корма, которые расположены на открытом воздухе

Низ же, то есть днище, всегда находится в воде, остается целым и его от старых лодок часто используют в качестве подстилки для переходов через проблемные места на тропинках.

Он же посоветовал для борьбы с щелями заливать немного воды в лодку при ее хранении. Это предохраняет доски от их высыхания в жаркую погоду, образования щелей.

Его рекомендация: на зиму плоскодонку не вытаскивать из воды, а наоборот — затапливать полностью ниже уровня льда. А он у нас редко превышает 60 см. Для этого достаточно выбрать место около берега и наложить на дно камни, кирпичи, любые тяжелые предметы.

Весной груз извлекается, а лодка вытаскивается на берег. После непродолжительной сушки в течение нескольких дней она подвергается обработке смолой и снова спускается на воду.

Конопатить щели в этом случае можно значительно реже: когда пакля истлеет через несколько лет. Эта методика мне понравилась, пользуюсь ею больше двадцати лет.

Вот в принципе и все, что я планировал рассказать про то, как изготавливается лодка из дерева своими руками, чертежи и ее размеры я постарался представить фотографиями различных конструкций.
