Предназначение колес
Перед тем как начать изготовление транцевых колес своими руками (чертежи и инструкции доступны на многих рыболовных форумах), необходимо разобраться с основными характеристиками и предназначением аксессуара. Сделать такую конструкцию из подручных средств совсем несложно даже начинающему рыболову.
Наличие транцевых колес на лодке — обязательное условие для продуктивной одиночной рыбалки. По сути, они представляют собой небольшое шасси, зафиксированное на плавательном средстве посредством двух кронштейнов. Именно эти кронштейны запускают колеса в рабочее состояние, осуществляя движение вверх и вниз.
С помощью хороших перевозочных элементов можно без особых сложностей возить лодку по берегу, опускать на воду, а также поднимать из водоема на сушу. По завершении приводнения лодки не приходится снимать колеса: они просто поднимаются вверх. При установке транцевых колес на лодку ПВХ необходимо внимательно смотреть на способ размещения кронштейнов. Именно от него зависят ходовые качества на берегу и поворотные характеристики двигателя при перемещении по воде.
Магазинные модели обладают разной шириной и размерами. В большинстве случаев рыболовы приобретают колеса со средним размером, которые позволяют комфортно перемещать лодку по песчаному пляжу или плотному грунту. Соединительные элементы изготовляются из прочных влагоустойчивых материалов.
При отсутствии желания заниматься изготовлением колес вручную можно найти хороший вариант в специализированной торговой точке. Во-первых, такой подход позволит сэкономить ценное время, а во-вторых, в продаже доступны самые различные модели с любыми характеристиками.
Полезные советы
Наверняка читатель заметил, что мы не стараемся привести единой и неоспоримой теории, давая возможность начинающему мастеру проявить фантазию. Действительно, единой схемы сборки транцевых колес существовать не может. В качестве примера приведем два варианта изготовления стоек для лодки НДНД. Отличительная особенность заключается в наличии выступа днища, поэтому применять прямые стойки не получится, так как они будут упираться в камеру днища.
- В первом случае можно использовать изогнутую на угол 120 градусов стойку. Она крепится к транцу и идет сначала параллельно его плоскости. Колено стойки получается как раз перед выступом днища, а сама стойка изогнута так, что колеса смещены чуть назад.
- Во втором варианте используются фланцы 0-45, фиксирующие стойки изначально под углом 45 градусов к плоскости транца. Стойка сначала уходит немного назад, обходя выступ, а затем изгибается в сторону кормы. Таким образом, колеса оказываются «спрятанными» под лодкой.
Первый вариант транспортировочных колес предпочтительнее использовать, если перемещать плавсредство носом вперед, а второй – кормой вперед. Однако строгих требований к форме стойки нет.
Во всех случаях, кроме применения струбцин, придется сверлить транец. Попадание влаги в отверстия приведет к скорейшему разбуханию фанеры. Чтобы этого не произошло, в отверстия обязательно нужно набить герметик. Естественно, такое соединение не предусматривает постоянный монтаж и демонтаж фланцев. Вот почему процедура снятия колес или их перестановка должен быть удобным и незатруднительным.
Изготовление фланцев и стоек связано с такими популярными работами, как резка металла и его сварка. Каждую деталь рекомендуется обрабатывать напильником, снимать заусенцы, сбивать шлак, снимать фаску. Если пренебречь этим советом, то можно пораниться или повредить материал лодки.
Все манипуляции проводятся не спеша. Главное помнить основное правило про семикратные изменения. Если в некоторых источниках вы нашли более удачный на ваш взгляд проект, не поленитесь почитать отзывы автора после испытаний. Заметьте, здесь не было приведено ни одного расчета усилий, а между тем, для заводского производства это неотъемлемая процедура.
Основные виды транцевых колес
В зависимости от особенностей крепления, колеса для надувной лодки делятся на четыре вида:
- Перекидные. Доступны к использованию в двух положениях: опущенные – для транспортирования лодки по берегу; поднятые – для беспрепятственного движения плавсредства по воде.
- На струбцинах. Процесс монтажа не требует использования специальных инструментов – стойки струбцинами крепятся к транцу.
- На шпильках. По сути является разновидностью быстросъемных колес. Для монтажа и демонтажа необходимо произвести манипуляции по фиксации шплинта.
- Быстросъемные. Установка предполагает только одно положение. После того как лодка оказывается в воде, такие колеса легко снимаются одним движением.

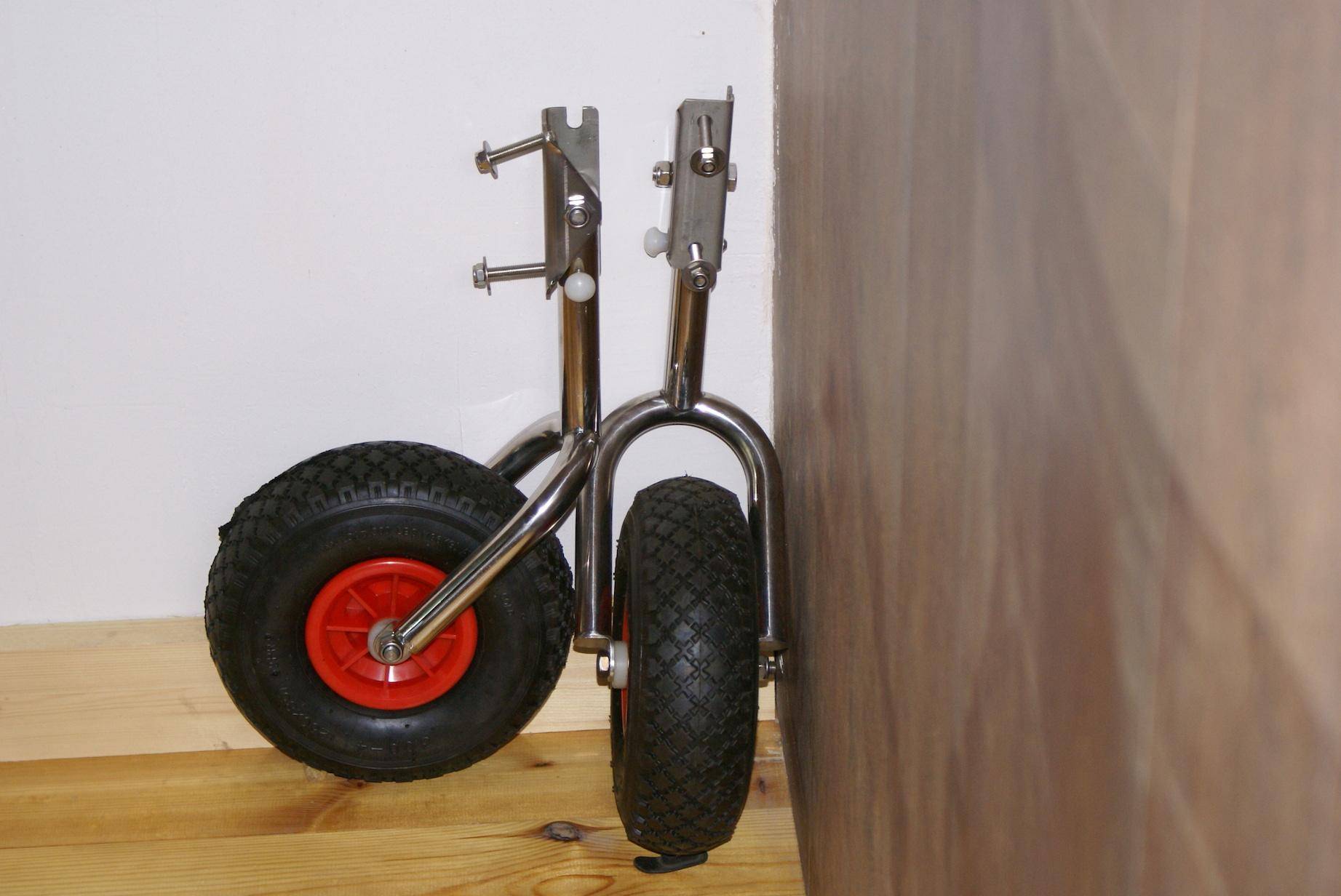

Быстросъемные колеса имеют аккуратное и надежное крепление
При выборе оптимально подходящего вида для лодки, необходимо обращать внимание на форму стойки. Стоит понимать, что конструкция, предназначенная для пайольных плавсредств точно не подойдут для надувных лодок НДНД, так как выступающее за плоскость транца дно не позволит установить прямые стойки
Пример перекидных транцевых колес в двух положениях
Полезные рекомендации
Главный и несомненный плюс самодельных транцевых колёс – значительная экономия средств. Ещё одно преимущество – возможность полностью настроить систему под свои нужды, ведь владельцы лодок нестандартных размеров зачастую испытывают сложности во время поисков оптимальных колёс. Решившись сделать всё самостоятельно, от этой проблемы можно запросто избавиться. Достаточно совершить все точные измерения, после чего сконструировать идеальную систему транспортировки не составит труда.
Значительная часть рекомендаций касательно самостоятельного изготовления транцевых колёс неразрывно связана с методами крепления.
- Не стоит пренебрегать карандашными пометками. Это значительно облегчает процесс. К примеру, когда крепление ставится на транец, по отверстиям можно сделать специальные пометки, после чего просверлить отверстия нужного размера.
- Болты разумнее ставить с внутренней части лодки. В таком случае гайки окажутся на лицевой стороне.
- Для крепления транцевых колёс следует использовать шайбы, гайки и болты.
- Важные пометки можно делать при помощи листов из прочных материалов вроде алюминия или текстолита, на которых сверлятся отверстия. После этого лист необходимо приложить на внутренней части транца и отметить все отверстия.
- Также не стоит перегружать лодку лишним грузом. Даже надёжно собранные структуры не всегда справляются — всё-таки это модифицированные резиновые лодки, а не грузовые подъёмники.
- После каждой рыбалки нужно тщательно промывать лодку от застрявшей грязи и водорослей. После высыхания будет нелишним обработать все металлические элементы смазкой.
Предлагаем ознакомиться: Ловля налима осенью на донку: подготовка снасти, выбор времени и места, техника У дальнейшей эксплуатации лодки с транцевыми колёсами есть свои нюансы, о которых также забывать не стоит. Несмотря на относительно крепкий характер конструкции, использовать лодку, как прицеп к легковому автомобилю, нельзя ни в коем случае. Такая затея почти наверняка закончится плачевно, и огромное количество часов, потраченное на создание системы, пропадёт впустую.
Стоит внимательно отнестись к использованию лодки после её длительного хранения в сложенном виде, например, в холодное время года.
В следующем видео вас ждет изготовление транцевых колес своими руками.
Преимущества и недостатки
Изготовление своими руками транцевых колес для ПВХ-лодок является увлекательнейшим процессом. Эту работу следует произвести по ряду причин. Представленная конструкция дает рыбаку массу преимуществ.
Помимо дополнительного удобства в процессе эксплуатации плавательного средства, увеличивается список дополнительных возможностей лодки. Также она приобретает целый перечень новых качеств. При этом сами колеса не требуют много места.
Перемещение лодки больше не будет занимать много времени. Эта процедура будет проводиться быстро и с минимальными усилиями. При этом следует отметить, что использование колес абсолютно не влияет на управляемость лодки. При этом можно продлить срок эксплуатации самого транспортного средства.
Единственным недостатком выступает высокая стоимость конструкции. При самостоятельном монтаже это является несущественным.
Преимущества и недостатки
Перед тем как приобрести транцевые колеса, важно подробно изучить их сильные и слабые стороны. В числе преимуществ подобного шасси:
- Улучшение мобильности и удобства эксплуатации плавательного средства.
- Появление новых технических свойств лодки и повышение функциональных возможностей.
- Повышение эргономичности лодки. К тому же сами колеса обладают компактными размерами, поэтому они не портят ее эстетический вид.
- Экономия времени для транспортировки плавсредства и повышение ее мобильности.
- Отсутствие сложностей в самостоятельном монтаже и настройке колес.
- Отсутствие негативного воздействия на маневренность судна.
- Продление эксплуатационного срока лодки.
Из минусов подобных изобретений выделяют лишь высокую стоимость, но, к счастью, их совсем несложно создать своими руками, следуя за пошаговым руководством и поэтапной инструкцией.
Как установить колеса своими руками?
Процесс установки колес на лодку ПВХ довольно прост, подробный алгоритм действий выглядит следующим образом:
Конструкция прикладывается к транцу под углом 90° с параллельным расположением колес относительно друг друга для предотвращения искривлений; делается разметка боковых границ.
Меряется и отмечается нижняя граница крепежа.
Элемента крепежа накладывается на отмеченные границы, чтобы можно было обозначить места для отверстий.
В отмеченных точках просверливаются отверстия, на данном этапе важно соблюдение точности.
Проделанные отверстия и места, в которых элемента крепежа соприкасается с транцем, обрабатываются при помощи герметика для предотвращения скопления влаги и последующего гниения, а также обеспечения плотности сцепления.
Конструкция крепится при помощи болтов, после чего плотно затягиваются гайки. Закручивать их сразу до конца не следует, их нужно постепенно подтягивать по одной до требуемого состояния.
В надежно зафиксированное крепление можно вставить колесо
Первоначально в него продевается рама, в которое оно должно вставляться.
Сквозь трубу продевается болт, необходимый для крепежа колеса, закрепляется оно при помощи гайки.
Положение колеса теперь можно менять в зависимости от нахождения лодки в воде или на суше. Его расположение будет сохраняться при помощи специального фиксатора, устанавливаемого на выступ крепления.
Алгоритм действий для установки и фиксации положения второго колеса аналогичен.
Как закрепить?
Чтобы правильно поместить аксессуар на транце, следует придерживаться следующих действий:
- Крепление нужно приложить на деревянный транец и по отверстиям нарисовать отметки. Электрической дрелью проделать в транце отверстие нужного диаметра.На последующем этапе понадобится лист из текстолита, дюралюминия, алюминия небольших размеров, на котором проделываются аналогичные отверстия. Подготовленный лист нужно приложить к внутренней стороне транца и произвести отверстия как в дереве.Устанавливать болты правильнее шляпками с внутренней стороны лодки.Колеса монтируются на болты и крепятся гайкой и шайбой.
Рекомендации:
- Для упрощения транспортировки надувной лодки целесообразнее применять транцевые колеса.Чтобы сократить расходы на приобретение готового изделия, можно изделие изготовить самостоятельно.Крепежные элементы должны быть из нержавеющей стали.Устанавливать аксессуар на транец нужно особенно внимательно, чтобы исключить повреждение бортов плавсредства и не мешать работе подвесного мотора.
Достоинства
Транспортировочные колеса для лодок ПВХ своими руками имеют достаточно большой ряд плюсов:
Читайте здесь — Ящик для рыбалки своими руками — простая инструкция как сделать удобный и долговечный ящик под свои требования, смотрите фото и видео примеры!
Неограниченный срок службы. Эти приборы могут служить очень долго, нужно лишь ухаживать за ними. Постараться не наезжать на винты или прочие острые предметы, иначе шины потребуют замены. Обычно такие конструкции живут достаточно долго.
Комфорт. Естественно это достоинство является одним из самых важных. Очень многие люди просто обожают, когда все проходит гладко и без трудностей. Эти колеса позволяют все сделать в идеальном виде.
Комфортность в управлении лодкой. Транспортировочные колеса имеют очень хорошую управляемость, что позволяет с легкостью поворачивать и кардинально менять направление лодки.
Простота в возведении. Если посмотреть чертежи колес для лодки, которых, к счастью, в интернете достаточно, но можно убедиться в том, что конструкция достаточно проста в изготовлении и не требует каких-либо особых навыков.
Особенности монтажа
Кроме работ по изготовлению транцевых колес, необходимо уделить должное внимание и их монтажу. Для многих новичков такая задача кажется очень сложной, поэтому к ней нужно отнестись ответственно, следуя за пошаговым руководством:
- Фиксирующие элементы нужно приложить к деревянному транцу, а затем сделать несколько отметок для просверливания отверстий с подходящим диаметром.
- После этого в транцевой части делаются отверстия.
- В небольшом алюминиевом, дюралюминиевом или текстолитном листе нужно просверлить аналогичные отверстия. Полученную заготовку следует приложить с внутренней транцевой части, а затем поместить в нее и в дерево болты.
- После этого требуется насадить шайбы на торчащие болты.
- В итоге остается взять колеса и насадить на эти болты отверстиями, а также закрепить гайкой и одной шайбой.
Если речь идет об установке колес с углом, нужно внимательно смотреть на их расположение под транцем. По аналогичной инструкции происходит монтаж второго колеса. Убедившись в надежности фиксации конструкции, можно приступать к эксплуатации плавсредства.
По сути, монтаж транцевых колес — задача несложная. Достаточно иметь хотя бы минимальный набор навыков работы с инструментом и заготовками из дерева и железа.
Самодельный вариант стоит намного дешевле, чем готовый, поэтому оставшиеся средства можно будет потратить на покупку уловистых снастей, приманок и прочих аксессуаров для рыбалки. При этом процесс транспортировки плавсредства станет очень удобным и приятным.
Как сделать колеса своими руками
Наиболее часто изготавливаемыми своими руками видами транцевых колес являются быстросъемные, перекидные и шасси на струбцинах.
На струбцинах
Сборка самого простого самодельного транспортировочного шасси на струбцинах производится следующим образом:
Транцевые колеса (на струбцинах)
- От профильной трубы отрезают 2 заготовки под стойки шасси.
- К концу каждой из заготовок приваривают оси с нарезанной резьбой для крепления колес.
- В торце другого конца трубы делают пропил, толщина которого должна быть такой, чтобы в нее можно было вставить рамку G-образной струбцины.
- Перпендикулярно пропилу сверлят два отверстия.
- Вставляют рамку в пропил на торце трубы.
- Через отверстия маркером или керном делают отметки на рамке струбцины.
- По отметкам на рамке сверлят два отверстия.
- C прижимного винта струбцины снимают плоскую площадку.
- Выкручивают прижимной винт из струбцины.
- Вставив струбцину в пропил и зафиксировав двумя болтами, при помощи маркера напротив отверстия с резьбой в зажиме делают метку на трубе.
- По метке сверлят сквозное отверстие диаметром чуть больше чем у прижимного винта струбцины.
- Рамку струбцины вставляют в пропил трубы и окончательно фиксируют болтами и гайками.
- Прижимной винт вкручивают в резьбу на струбцине, продевают через трубу.
- На конец прижимного финта накручивают сферический пятачок с резиновой накладкой.
- На губке рамки также крепят площадку с резиновой накладкой.
- Отступив от центра прижимного винта расстояние равное высоте транца, к стойке крепят г-образную рамку. На ту часть рамки, которая будет соприкасаться с транцем и днищем лодки крепят кусочек резины.
- Крепление колеса на каждой стойке производится при помощи нарезанной на оси резьбы, шайбы, гайки.
Перекидные
Стойки для перекидных колес делают такие же, как и у быстросъемных, делая в верхней их части не два, а 3 отверстия с шагом 25 мм. Крайние отверстия предназначены для фиксации шасси в рабочем или транспортном положении, а среднее – для оси.
Транцевые колеса (перекидные)
Крепления для такой конструкции делают следующим образом:
- Из нержавеющего металла вырезают основание пластину длиной 120 мм и шириной 65-70 мм.
- В углах основания сверлят четыре отверстия.
- Вырезают две боковые пластины длиной 120 мм и шириной 35-40 мм.
- Пластины приваривают к основанию на расстоянии 30 мм.
- Стойку вставляют между пластинами.
- Через центральные отверстия на боковых пластинах и стойке вставляют ось, фиксируя ее с одной сторону шплинтом.
Для того чтобы зафиксировать стойку шасси в рабочем положении, заранее приготовленный палец вставляют в нижнее отверстие.
Чтобы перевести стойки шасси в не рабочее (транспортное) положение, палец вынимают из нижнего отверстия, поднимают стойку вверх и вставляют палец в верхнее отверстие.
Быстросъемные
Процесс сборки таких транцевых колес состоит из следующих манипуляций:
- Из трубы или квадратного профиля вырезают две заготовки длиной 400 мм.
- При помощи трубогиба заготовки под стойки изгибают под углом 45.
- К концу каждой из заготовок приваривают отрезки из круглого профиля.
- На том конце стойки, который будет крепиться к транцу лодки, сверлят два отверстия, расстояние между которыми должно быть 75-80 мм. В нижнее отверстие вставляют штифт диаметр 8 мм, фиксируют его сваркой. Верхнее отверстие рассверливают, делая из него овальный паз длиной 20-25 мм.
- Перпендикулярно нижнему отверстию сверлят еще одно сквозное.
- В просверленном отверстии нарезают резьбу М8.
- В резьбу вкручивают винт с потайной головкой.
- Внутрь стойки вставляют круглую пружину, фиксируя ее одним концом на резьбовой части вкрученного винта.
- Из круглого проката диаметром 12 мм вырезают второй штифт. На токарном станке посередине штифта делают небольшую проточку длиной 15-20 мм.
- Штифт вставляют в овальный паз в верхней части стойки.
- Второй конец пружины фиксируют в проточке штифта.
- Из листовой нержавейки вырезают основание крепления — пластину длиной 100 мм и шириной 60 мм.
- По углам вырезанной пластины сверлят отверстия диаметром 6 мм.
- Из той же нержавейки делают две боковые пластины шириной 30 мм и длиной 100 мм.
- В каждой пластине делают два паза с межосевым расстоянием 75 мм.
- Пластины приваривают перпендикулярно основанию на расстоянии 25-30 мм.
Транцевые колеса (быстросъемные)
Крепят такие транцевые колеса к лодке ПВХ при помощи мебельных винтов.
Критерии выбора материала
Учитывая условия эксплуатации, а именно высокую влажность, частые значительные перепады температуры, постоянное влияние воды, к выбору материала для конструкции необходимо подходить очень требовательно.
Для стоек и узла крепления можно использовать:
- алюминиевые профили и конструкции;
- профили из нержавеющей стали;
- оцинкованное железо;
- обычный прокат.
Каждый из материалов по-своему хорош, но одновременно имеет и ряд недостатков:
- Алюминиевый профиль и конструкции должны иметь толщину стенок не менее 3,5 мм.
- Алюминий как металл подвержен коррозии, поэтому все конструкции необходимо защитить антикоррозионным слоем.
- Алюминий мягкий металл, поэтому в местах соединений в скором времени могут образоваться выработки.
- Нержавеющая сталь требует не только качественной обработки, но и специальных инструментов и навыков сварочных работ.
- Нержавеющая сталь материал дорогостоящий.
- Оцинкованное железо и конструкции с защитным цинковым покрытием после соединения электросваркой требуется дополнительно обработать места сварных швов и отверстий.
- Сварка оцинкованных элементов обычной сваркой не всегда получается качественно даже у опытных сварщиков.
- Черный металл, несмотря на легкость обработки, требует дополнительной грунтовки, обработки антикоррозионным составом.
При выборе материал колес нужно учитывать:
- Наиболее удачным материалом покрышек являются резина, резиновые покрышки наиболее приспособлены к различным условия эксплуатации и хранения, они долговечны, легки и удобны.
- Камеры покрышек желательно выбирать с возможностью подкачки насосом.
- Диски должны быть с закрытыми подшипниками, или пластмассовыми втулками.
- Для болтовых соединений достаточно обычных оцинкованных болтов и шайб.
Виды и модели транцевых колес
Конструктивной особенностью транцевых колес является то, что многие модификации спроектированы по принципу двойного действия. То есть колеса способны занимать одно из двух доступных положений, где надежно фиксируются. Речь, прежде всего, идет о том, что существует вариант складных либо съемных транцевых колес.
Складные или откидные колеса изначально предполагают, что их можно мобильно использовать. При необходимости передвижения по суше они на специальном креплении откидываются и упираются в землю, а при погружении в воду вертикально поднимаются, не препятствуя свободном плаванию.
Вариант съемной конструкции предполагает, что при соприкосновении с водой транцевые колеса просто снимаются с креплений до того момента, когда вновь придется поднять лодку на берег.
Кроме того, транцевые колеса можно разделить на надувные и полиуретановые, что тоже следует учитывать при выборе.
Транцевые колеса также отличаются по материалу, из которого изготовлены стойки:
- нержавеющая стать;
- сталь с покрытием;
- алюминий;
- пластик.
Причем, к примеру, нержавейка бывает разная. Китайская «нержавеющая» сталь легко ржавеет в морской воде!
На выборе также смотрите на размер колес, их грузоподъемность и форму стоек.
Например, изогнутые стойки транцевых колес позволяет сместить ось колес относительно оси транца в сторону носа лодки, в этом случае установленный лодочный мотор работает как противовес, и нагрузка на руку значительно снижается.
У лодок с надувным дном низкого давления (НДНД), как правило, дно выступает за плоскость транца и не позволяет установить транцевые колеса с прямой стойкой. Для таких лодок рекомендуем транцевые колеса с двумя изгибами которые позволяют обойти выступающую часть НДНД. Это, например, такие модели транцевых колес как Kalipso-Pro ТК36п или ТК24п
Для самых тяжелых лодок следует присмотреться к колесам с подшипниками, но в подавляющем большинстве случаев — это лишнее, то есть берите простые колеса без подшипников.
При выборе транцевых колес обязательно учтите следующие факторы:
- вес лодки с оборудованием;
- геометрию лодки;
- удобство эксплуатации разных колес.
Производители ограничивают максимальный вес на свои колеса. Обычно на одно пневматическое колесо допускается нагрузка 60 кг, а на пенополиуретановое — 120 кг.
- Поэтому если укомплектованная лодка весит не больше 120 кг, то вам подойдут обычные пневмоколеса.
- Если лодка весит от 100 до 250 кг, то приобретайте пенополиуретановые транцевые колеса.

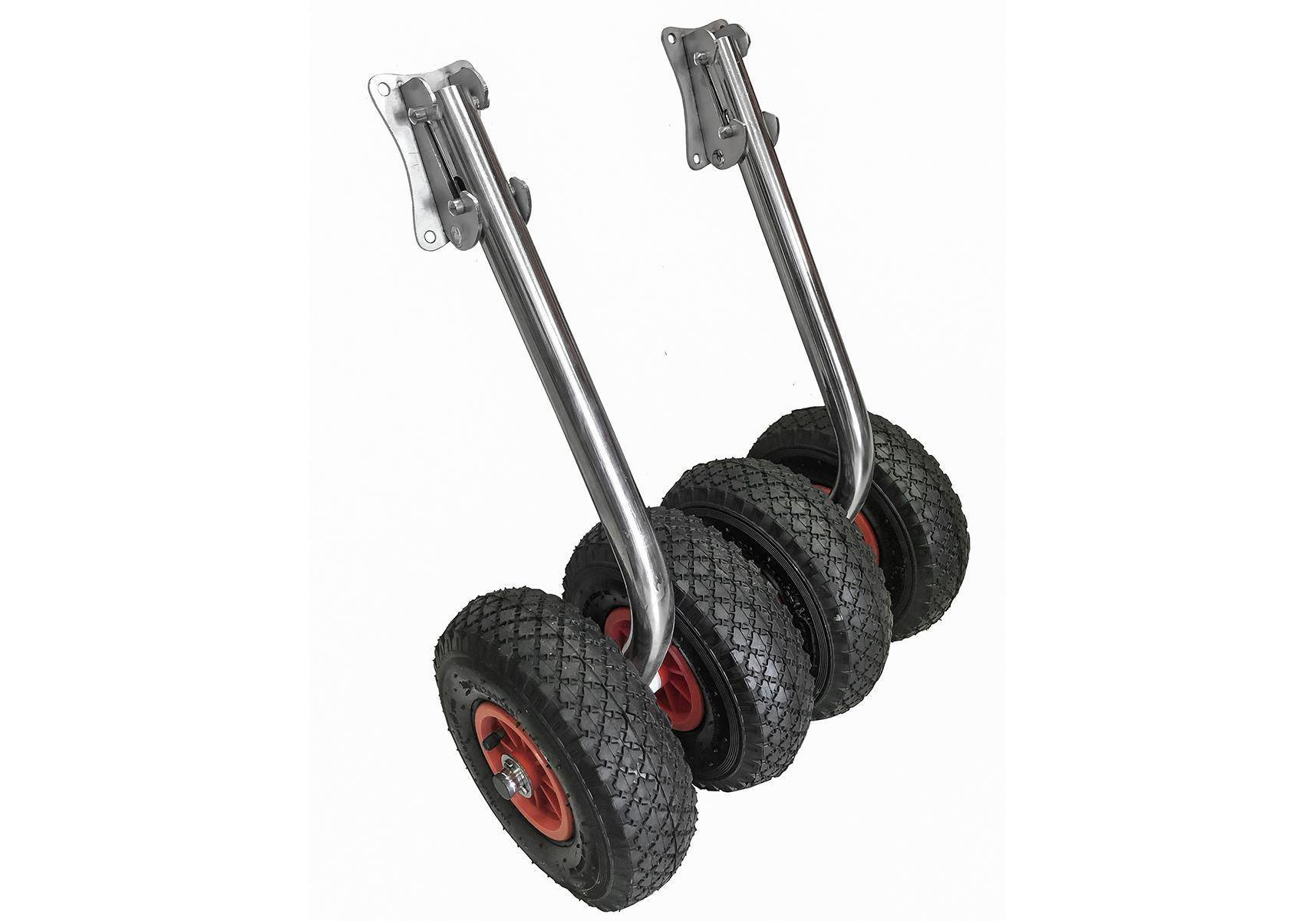

- При массе 250-500 кг нужно брать спаренные транцевые колеса, то есть с четырьмя пенополиуретановыми колесами.
- Для комплектов более 500 кг рекомендуем использовать лафет.
При анализе геометрии, следует учитывать следующие факторы:
- Не торчат ли колеса над транцем в походном положении?
- Обеспечивается ли правильная развесовка лодки при движении по суше?
- Хватит ли оставшейся ширины транца для подвески двигателя?
- Для лодок с НДНД хватит ли длины стоек транцевых колес?
И самое главное, смотрите на удобство эксплуатации — это такие многочисленные мелочи, как, например, перекидка колес в рабочее положение без гаечного ключа и т.п.
Самыми популярными марками транцевых колес являются: российские — Тонар и Патриот, китайские — Easterner, Homer.
Среди складных колес, пользуются популярностью Тонар ШЛ-2 и ШЛ-3, Патриот Т20, TSK-150. Если выбирать быстросъемные колеса, то посмотрите Патриот М. Для тяжелых лодок подойдут Патриот М и ТР двойные. Для лодок с НДНД неплохим вариантом будут Горизонт BS-260ND из нержавейки
Из недеорогих вариантов обратите внимание на пластиковые транцевые колеса Ermakov
Быстросъемные
Идея создания быстросъемных колес основана на особом механизме фланца, который позволяет оперативно отстегнуть стойки или пристегнуть их при необходимости. Самый удобный вариант – пружинный механизм. На первый взгляд может показаться, что изготовить такое устройство своими руками невозможно, но при желании механизм несколько упрощается и становится доступным для конструирования.
Прежде всего, отметим в каждом виде складного узла одну деталь – присутствует подвижный штифт, который и является своеобразной защелкой, удерживающей стойку в креплении (фланце). Подпружиненный подвижный штифт изготавливается по нескольким сценариям. Мы приведем всего лишь один пример.
В стойке просверливается вырез, толщиной равной диаметру штифта и длиной 25 мм. Сам штифт должен иметь длину, равную диаметру трубы, из которого сделана стойка, плюс с каждой стороны он выступает на 5-6 мм. Посередине штифта необходимо сделать канавку. Это место будет спрятано внутри стойки. За канавку будет зацеплена пружина. Второй конец пружины закрепляется в нужном месте стойки винтом, под который предварительно нарезана резьба.
Для изготовления фланца можно использовать П-образный профиль или заготовку из метала толщиной 3 мм. Выемки под штифты – фиксаторы вырезаются болгаркой, а затем обрабатываются механическим способом. Неподвижный фиксатор выполнен в виде шпильки, которая вставляется в отверстие и обваривается по кругу
Важно удалить лишний шлак и выровнять шов так, чтобы выступы штифта свободно входили в выемки фланца
Этапы изготовления транцевых колес
- Размечаем место крепления кронштейна на транце. От внутренней части баллона к центру транца на расстоянии 85-90 мм наносим вертикальную линию. От точки пересечения этой вертикальной линии с нижней кромкой транца отмеряем не менее 5 мм (желательно 10-15 мм минимум) и проводим горизонтальную линию в сторону центра транца.
- Собираем кронштейн и стойку колес вместе. Прикладываем собранную конструкцию к размеченным линиям. Если разметка с левой стороны, то прикладываем левое колесо, если с правой стороны – правое колесо. Кромки кронштейна должны располагаться на размеченных линиях. Удерживая одной рукой кронштейн проверяем, не задевает ли колесо кромку транца (зазор должен быть не менее 20 мм) и баллон с внутренней стороны.
- Если параметры минимальных зазоров не выдерживаются, то перемещаем кронштейн в горизонтальном или вертикальном положении до выполнения требуемых параметров. Если требуемые минимальные зазоры выполняются, то фиксируем положение кронштейна и отмечаем точки под крепления к транцу.
- Размеченные точки для отверстий под крепежные элементы сначала просверливаем сверлом меньшего диаметра, а затем сверлом равного по диаметру болта. При рассверливании отверстия сверлом большего диаметра желательно не доходить до конца несколько миллиметров, а рассверлить отверстие с обратной стороны. Это позволит избежать сколов на транце при выходе сверла.
- После рассверловки промазываем отверстия силиконовым герметиком для предотвращения попадания влаги внутрь транца во избежание преждевременного гниения. Также промазываем герметиком болты и внутреннюю сторону шайб.
- Производим крепление кронштейнов (предварительно отсоединив их от стоек).
- Устанавливаем снова стойки на кронштейны и проверяем работоспособность колес в разных положениях.
Первым делом необходимо определить место крепления колес, необходимо замерить так что бы колеса не мешались во время поворота лодочного мотора
Производим замер вниз, обращая внимание на то что между верхом колеса и низом транца должен быть зазор 3-5 см. Это самое расположение при котором колеса не будут мешаться во время движения лодки. Для изготовления самой стойки на которой будет закреплено колесо, нам понадобится 4 отрезка профильной трубы
Четыре отрезка понадобятся для того чтобы изготовить стойку с наклоном 45%, при таком изготовление колеса будут заходить под транец, но можно сделать и прямую стойку из одного отрезка трубы
Для изготовления самой стойки на которой будет закреплено колесо, нам понадобится 4 отрезка профильной трубы. Четыре отрезка понадобятся для того чтобы изготовить стойку с наклоном 45%, при таком изготовление колеса будут заходить под транец, но можно сделать и прямую стойку из одного отрезка трубы.
Итак, свариваем между собой два отрезка трубы с необходимым на углом. Предварительно можно просверлить два отверстия в профиле для дальнейшего крепежа к транцу
В края трубы можно вставить пластиковые заглушки что бы вовнутрь не попадала вода.
С внешней стороны лучше установить пластиковые или резиновые пробки, чтобы внутрь не попадала вода.
После того как ваша конструкция готова можно начать эксплуатацию, не забудьте покрасить все металлические части что бы предохранить шасси от коррозии.
