Газ Брауна
Сегодня водородные резервные электростанции у автомобилистов приобретают востребовательность. Однако это не очень то, о чем шла речь выше. Путём электролиза вода преобразуется в говоря иначе газ Брауна, который и добавляют к топливной смеси. Главная задача, которую решает этот газ, – абсолютное сгорание топлива. Это и служит увеличением мощности и снижением топливного расхода на приличный процент. Некоторым механикам получилось достигнуть экономии на 40 %.
Важное значение в количественном выходе газа имеет поверхностную площадь электродов. Под воздействием электротока молекула воды начинает разлагаться на 2 атома водорода и один кислорода
Подобная газовая смесь при горении выделяет практически в 4 раза больше энергии, чем при горении молекулярного водорода. Благодаря этому применение этого газа в двигателях внутреннего сгорания приводит к более эффектному сгоранию топливной смеси, делает меньше кол-во вредных выбросов в атмосферу, повышает мощность и делает меньше величину затраченного топлива.
Описание
Водометный лодочный мотор – это двигатель, работающий от силы набора и выталкивания воды. Он предназначен для безопасного хождения по мелководью, различных водных аттракционов, в качестве подруливающего вспомогательного устройства или как основной двигатель. Водомет используется как на лодках ПВХ, применяемых для передвижения по болоту или по глубоководью, так и на каркасных судах и катерах.
Рыбаки уважают водометный движитель за его низкий рабочий шум, возможность троллинга и спиннинга. Водомет удобен тем, что позволяет с комфортом менять направление движения лодки не только в направлении вперед-назад, но и влево-вправо, компактно припарковывать судно к берегу.
Это интересно: Подвесной мотор на надувной лодке: поясняем все нюансы
Как сделать тележку для ПЛМ своими руками
Если не возникает необходимость катать тележку вручную на большие расстояния, можно изготовить для мотора только стойку на колесах. При перемещениях агрегат удерживают за корпус. При погрузке в автомобиль его придется поднимать руками, так что подобная система подойдет для относительно легкого двигателя и спортивного хозяина.
Тележка имеет простейшую конструкцию и сварена из профильной трубы сечением 25х25 мм. Между двумя пластинами из фанеры толщиной 20-25 мм необходимо предусмотреть зазор 6-9 мм под антикавитационную плиту агрегата. Его можно обеспечить за счет вкладышей из фанеры или распорных втулок, установленных на болтах крепления фанеры.
Этапы сборки подобной тележки представлены на иллюстрации. В качестве оси для колес используется шпилька диаметром 12 мм. Колеса надувные, стоят — 500 руб. за каждое.
Основные размеры изделия представлены на чертеже. Более подробно изделие можно рассмотреть с помощью видео.
Тележку с теми же параметрами можно изготовить из профильной трубы сечением 20х40 мм. В следующем примере тачка укомплектована ручкой-транец, что заметно улучшает ее характеристики.
В этой конструкции используются ненадувные колеса, которые крепятся на двух болтах подходящего под ступицы диаметра. В качестве второй пары колес используются опоры с фиксаторами, что помогает закрепить агрегат в автомобиле. На фанерной платформе предусмотрено два болта с проушинами для надежного крепления мотора.
Сама платформа изготовлена из немецкой армированной фанеры. Для удобства перемещения и к основанию тележки, и к ручке-транцу приварены П-образные ручки из толстой проволоки. Торцы профильной трубы закрыты пластиковыми заглушками. Далее следует видео, в котором автор рекламирует свой продукт.
Стойку под мотор и ручку для перемещения можно сварить по-разному. Оцените еще один вариант и выбирайте подходящий.
В данном случае для обеспечения зазора под антикавитационную плиту мотора применяются металлические втулки. Колеса зафиксированы съемными шплинтами. Без них тележку проще транспортировать.
Ось, изготовленная из трубки, также снимается. Для фиксации двигателя используется ремень из синтетики с пластиковыми застежками. Ручка-транец имеет простейшую конструкцию.
Этот чертеж с размерами поможет изготовить самостоятельно подобную тележку. В данном случае опорный элемент крепится на болтах.
Заслуживает отдельного внимания конструкция с рамой из одной центральной трубы. При этом лодочный мотор крепится за толстую пластину, имитирующую транец лодки. В данном случае колеса могут быть расставлены широко, что заметно повышает устойчивость тачки при ручном перемещении груза с высоким центром тяжести. По этой же причине мотор не опрокинется на бок в салоне автомобиля.
Солидно выглядит самодельная конструкция из нержавейки. Разумеется, необходим соответствующий материал и возможность его сварки.
Самый сложный элемент изделия — это ось для основных колес. Она изготовлена из трубки, в которую вставлены два болта, зафиксированные сваркой. Для лучшего представления смотрите следующее видео.
Разумеется, изготовить тележку для перевозки мотора можно и без применения сварки. Рассмотрим конструкцию, собранную из алюминиевого профиля.
Перечислим необходимые материалы:
- алюминиевый профиль сечением 20х40 мм – 4,5 м;
- алюминиевые заклепки 100 шт;
- стальные уголки и пластины для стыковки профиля;
- саморезы с прессшайбой;
- доска толщиной 40 мм;
- колесные опоры 4 шт.
Детали каркаса вырезаются из алюминиевой трубы. Монтаж производится с помощью стальных элементов, соответствующих размеру профиля. Сначала сверлятся отверстия, соответствующие диаметру заклепок, затем устанавливаются последние с помощью заклепочника.
Деталь из дерева, выполняющая роль транца лодки, крепится к боковым направляющим саморезами. Для прочности под доской монтируется поперечина из алюминия, которая крепится уголками снизу.
Разумеется, конструкция получается менее надежной, чем стальная. Маленькие колеса хорошо работают только на твердой основе. Тем не менее, легкая и простая в изготовлении тачка выручит многих. Следующее видео демонстрирует этапы сборки тележки более подробно.
Как работает подвесной лодочный мотор
Для того чтобы обеспечить движение лодке, используется вращение в двигателе, то есть пресловутый карданный вал из данной схемы никуда не девается. Только вот вращает вал теперь не винт, а так называемый импеллер, то есть рабочее колесо, которое приводит в действие насос, который и является основой работы водометного мотора.
Через насос вода интенсивно вкачивается в двигатель с еще большей интенсивностью выдувается в воду. Благодаря чему создается сила противодействия, и лодка, отталкиваясь от воды, движется вперед.
Если на двигателе переключают дефлектор, то вода перекачивается в другую сторону и направление движения лодки равным образом меняется на противоположное.
Обзор популярных моделей водометных насадок на лодочные моторы
Водометные насадки абсолютно без проблем становятся на подвесной лодочный мотор любой известной фирмы:Yamaha, Honda,Tohatsu,Suzuki и многих китайских клонов, являющихся точными копиями известных мировых брендов
Важное замечание, при правильном подборе водометной насадки, манипуляций с наращиванием транца под навесным мотором можно избежать. Установленная грамотно насадка опускается в воду лишь на высоту сопла!
Особой популярностью пользуется продукция таких фирм, как:
- Outboard Jets, производитель США. Практически неограниченный выбор насадок на подвесные моторы, независимо от фирмы производителя, года выпуска, мощности. Примерный ценник: 100 000-150 000 рублей.
- Yamaha, производитель Тайвань. Возможно, недоверие к производителю повлияло на цену: 50 000-80 000 рублей. Хотя заметим, рекламаций на продукцию тайваньских компаний не больше чем у остальных.
- Suzuki, снова производство Тайвань. Довольно качественная сборка. Импеллер из нержавеющей стали. Ценник: 50 000-80 000 рублей.
- «Карась», производитель Россия, Красноярск. Устанавливается и снимается за 10-15 минут. В зависимости от материалов цена: 40 000-50 000 рублей.
Подводя итог всему вышесказанному, стоит заметить: основная причина неоднозначного отношения к водометным двигателям кроется в их тихоходности и маломощности в сравнении с гребным винтом. Несмотря на однозначно выдающиеся положительные качества, кои мы перечислили неоднократно, при прочих равных водомет останется в проигрыше. Его удел, на наш взгляд, параллельное сосуществование с винто-рулевыми системами, но заменить в обозримом будущем он их не сможет.
Применимо к российским реалиям, водометные насадки наиболее оптимальный вариант, ибо приобретение и установка полноценного водометного двигателя, удовольствие не для всякого кошелька.
Принцип работы
Выбрасывая с большой скоростью воду, водомет создает реактивную тягу, которая и приводит лодку в движение. Рассмотрим данный процесс более детально:
- Вода поступает в расположенный в передней части лодки водозаборник. Он снабжен сеткой, которая отфильтровывает водоросли и плавающий в воде мусор. Конструируя водозаборник, инженеры стремятся обеспечить ламинарное течение воды в нем, так как наличие турбулентности на подходе к винту значительно ухудшает характеристики двигателя.
- Винт с силой отбрасывает воду назад, при этом она попадает в сужение, благодаря чему ее скорость возрастает.
- Спрямляющий аппарат, как уже говорилось, увеличивает скорость потока за счет преобразования его вращательного движения в поступательное. Его лопаткам стараются придать такую форму, которая обеспечивала бы наименьшее сопротивление движущейся жидкости. Производители применяют различные конструкции спрямляющих аппаратов. Одна из них – лопаточное поджатие – позволяет использовать данный элемент одновременно в качестве соплового аппарата.
- Далее поток попадает в сопло (если эту функцию не выполняет спрямляющий аппарат). Благодаря небольшому проходному сечению, давление воды здесь преобразуется в скорость – этот эффект и называется поджатием.
Схема работы водомета
Для придания двигателю наилучших характеристик очень важно придать соплу правильный профиль.
Топ-3 дорогих моделей
Наиболее распространенными и популярными моделями водометов в среде рыболовов профессионалов и спортсменов являются следующие:
Читайте Как ловить леща на фидер и подготовить оснастку
YAMAHA F JET 40
YAMAHA F JET 40 – надежный японский водомет от (Ямаха). Силовой агрегат представлен 3-цилиндровым 4-тактным бензиновым двигателем объемом 747 куб. см с принудительным электронным впрыском топливной смеси. Общая мощность двигателя составляет 40 л. с., на выходе водомета – 30 л. с. Мотор запускается с помощью электронного емкостного зажигания. Для управления оборотами двигателя и изменением направления движения лодки служит специальный дистанционный пульт. Охлаждение двигателя производится засасываемой через водозаборное отверстие водой. Топливный бак имеет объем 25 л. На максимальной скорости мотор расходует до 14,8 л/час. Вес мотора составляет 103 кг.
YAMAHA F JET 40
Подходит такой водомет для катеров и вместительных лодок при плавании по крупным и средним рекам, большим водохранилищам. Средняя его стоимость составляет от 450 000 до 500 000 рублей.
Расход топлива лодочных моторов
Tohatsu MD 25 Jet
Tohatsu MD 25 Jet – простой и надежный японский водометный лодочный двигатель от (Тохатсу). Оснащен водомет 2-цилиндровым бензиновым 2-тактным двигателем объемом 429 куб.см. Общая и полезная мощность двигателя равны 30 и 25 л.с., соответственно. Система запуска такого мотора – электронная (CDI). Управление – румпельное. Эффективное охлаждение обеспечивается подачей в рубашку двигателя засасываемой агрегатом забортной воды. Бензин заливается в топливный бак объемом 25 л. При максимальном расходе топлива 8,75 л/час, такой объем бака обеспечивает беспрерывное движение лодки в течение 2,5–3 часов. Весит такой мотор 59 кг.
Купить такой водометный мотор можно за 250 000–260 000 рублей.
Mercury ME JET 25 ML
Этот американский водомет оснащен 2-цилиндровым бензиновым, 2-тактным двигателем объемом 429 куб. см и мощностью 30 л.с. Выходная мощность агрегата составляет 25 л.с. Двигатель имеет достаточно надежную и простую систему ручного запуска, удобное румпельное управление, водяное охлаждение. Бензин заливается в топливный бак объемом 24 л. Максимальный расход топлива такого водомета составляет 8,0 л/час. Вес подвешенного на транец лодки мотора, без учета воды в системе охлаждения и самом корпусе водомета («сухой вес»), составляет 60 кг.
Mercury ME JET 25 ML
Приобрести такой водомет можно за 260 000–280 000 рублей.
Важно. Приобретать водометы именитых брендов лучше у официальных дилеров и проверенных продавцов. Более дешевые аналоги и подделки, по сравнению с оригиналами, будут иметь низкое качество и непродолжительную гарантию
Более дешевые аналоги и подделки, по сравнению с оригиналами, будут иметь низкое качество и непродолжительную гарантию.
Если рассмотреть китайские водометы, то среди них наиболее популярны моторы серии «Golfstream» – T30A BW JET 25 л.с. и T20 BW JET 20 л.с. Оснащены эти модели 2-цилиндровым 2-тактным бензиновым двигателем объемом 496 куб. см с электронным зажиганием, водяным охлаждением и карбюратором. Управляются такие водометы при помощи удобного и простого румпеля. Топливный бак – выносной, объемом 24 л. В отличие от аналогов японского и американского производства такие водометы имеет меньшую стоимость, приобрести их можно за 195 000–200 000 руб.
Golfstream T30A BW JET, 25 л.с.
Каждый подвесной водометный лодочный мотор, описанный выше, устанавливают как на вместительные надувные лодки из ПВХ, так и на большие алюминиевые катера. Основным их недостатком является высокая цена.
Модель с косыми накладками
Сделать гидроцикл с косыми накладками получится только на длинных стрингерах. Начинать сборку модели стоит с расчета длины стоек. Если подбирать небольшие упоры, то трапеции можно использовать с низким профилем. Перед установкой нижнего стрингера полностью проклеивается днище гидроцикла. При этом сразу можно сделать отверстие под вал для управления моделью. Палубы в данном случае устанавливаются на стойках. Обшивка чаще всего крепится на клей. Верхний стрингер рекомендуется фиксировать на планках. В конце работы останется лишь закрепить транец. Ремонт корпуса гидроцикла своими руками делать довольно сложно.
Как сделать самому?
Для самостоятельного изготовления водомета потребуется заранее подготовить:
- переходной фланец;
- специальный редуктор;
- развертки водосборника;
- сварочный аппарат;
- ступица;
- клей;
- схема мотора;
- штуцеры;
Перед непосредственно сборкой нужно пройти процесс подготовки: заранее изучить ТБ и требования, стандарты качества водомета, чтобы в процессе эксплуатации он не нанес вред.
В уже существующей конструкции водомета делается специальный паз, который при работе двигателя гарантирует высокий уровень проходимости и значительно снижает гидродинамическое сопротивление. Заранее подготовленный штативный редуктор крепится к главной оси двигателя. Сделать это можно с помощью переходного заготовленного фланца, который будет выступать креплением.
После, в стальной заготовке, делается развертка обейчаки, водозаборника и 6 лопастей. Для обработки стандартных заготовок понадобятся напильник и гибочные вальцы. Также, данная операция может быть выполнена вручную на оправке. Тем самым получится придать стальной заготовке нужную форму. Затем, нужно будет заняться свариванием поперечных и продольных швов фасонных пазов.
В полученную конструкцию необходимо установить ступицу, для этого на бобышке предусматривают место.
Учитывая, что сегодня на просторах интернета можно найти любую схему и описание, практически каждому под силу сотворить водомет для лодки самостоятельно.
В отличие от покупных моделей, самостоятельно изготовленные, отличаются более высокой рентабельностью. Готовая конструкция весит более 400 кг и может развивать скорость 20-25 кмчас.
Преимущества и особенности переделки триммера в лодочный мотор
Применение имеющейся в хозяйстве бензокосы имеет ряд преимуществ. Во-первых, владелец лодки не станет переплачивать за купленный в магазине дорогостоящий мотор. Во-вторых, мотор для лодки из мотокосы потребляет гораздо меньше топлива, чем специализированные лодочные двигатели. В-третьих, двигатель от бензокосы обладает на порядок меньшими габаритами, чем купленный в магазине лодочный мотор. Существует и ряд других факторов, вынуждающих рыбаков использовать триммер вместо лодочного мотора.
К ним относится:
- высокая надежность двигателей современных триммеров;
- полная герметичность внутри корпуса;
- наличие всех необходимых для управления самодельного двигателя элементов;
- наличие встроенного бака.
Благодаря всем этим факторам лодочный мотор из мотокосы пользуется самой большой популярностью среди энтузиастов.
В процессе переработки двигателя от бензокосы в лодочный мотор крайне важно учесть, что этот силовой агрегат производился для иных целей. Двигатели на триммерах работают при маленьких крутящих моментах, но, на достаточно больших оборотах
В случае со специализированным лодочным двигателем все происходит наоборот. В связи с этим для переделки мотора от триммера потребуется подготовить чертежи, оборудование и соблюдать определенный порядок действий.
Несмотря на некоторые сложности при переделке, именно в триммере присутствуют все детали, необходимые для изготовления лодочного мотора – встроенный стартер и рычаг газа, штанга с жестким валом и полупрозрачный топливный бак.
Принцип работы и конструкция
Водометный движитель, или попросту водомет, представляет собой движитель (специальное устройство, которое преобразует энергию источника внешнего типа или двигателя, путем взаимодействия с окружающей средой, в процесс перемещения транспорта), чья сила, предающая морскому судну движение, образуется водной струей, которая выталкивается из него.
Принцип работы устройства напоминает способ передвижения некоторых моллюсков (осьминоги, медузы и т.д). Данные виды морских существ передвигаются посредством выбрасывания вбираемой воды.
Водометные движители в своей конструкции имеют четыре основных составляющих:
- импеллер, или винт, имеющий вал;
- водовод;
- аппарат для спрямления;
- устройство реверсивно-рулевого типа.
Водовод является трубой профилированного образца, в которой поток воды становится быстрее или благодаря механизму лопастного типа, или благодаря энергии топливного сгорания, или же благодаря давлению газа в сжатом виде. Последняя система способствует направленному движению струны сквозь выходное отверстие, расположенное в кормовой области. Водная масса, отбрасываемая резким импульсом, создает основной упор двигателя, а это в свою очередь заставляет судно двигаться на поверхности воды.
Водоводы находятся во внутренней части корпуса любой водометной подвесной лодки или катера с водометным движителем. То насколько может быть эффективен водометный двигатель, зависит в основном от того, какую форму имеют водопроводы, где они располагаются и какой конструкцией обладают водозаборники.
РРУ, во время совершения вращательных движений в горизонтальной потоковой плоскости, заставляет судно поворачиваться. В случае если поток перекрывается прямо из сопла, то водная струя делает поворот в обратную сторону, придавая судну обратный ход.
Водомет довольно часто забивается морскими водорослями. Когда они наматываются на импеллер и вал, то может произойти заклинивание механизма. Для таких случаев во избежание поломки системы, водометные лодочные двигатели предусматривают наличие на поверхности вала специальной шпонки. Можно открыть маленький люк удалить все водоросли.
Быстрая сборка мотора для лодки с использованием бензопилы
Использование двигателя от бензопилы для изготовления лодочного мотора является весьма эффективным решением. Сначала, на этапе ее разборки, требуется вытащить шину и насос, подающий масло на цепь, рычаг, позволяющий регулировать скорость и бензобак (не подойдет из-за конструкции мотора).
С использованием материала текстолита необходимо изготовить место крепления для основной части двигателя, в которой будет находиться стартер и весь механизм сцепления, к другой части двигателя (такая конструкция позволит сделать работу двигателя наиболее эффективной).
В самую нижнюю часть всей конструкции необходимо вставить путем пресса втулку из стали, которая будет крепиться к дейдвуду. Дейдвуд будет изготовлен из весла для надувной лодки (стоит дешево), которое сделано из дюралюминия. Муфта, отвечающая за сцепление, должна присоединяться через специальный вал к редуктору.
Редуктор можно изготовить из составляющих частей шлифовальной машинки. Заполняется он маслом, используемым для смазки трансмиссии автомобиля. Крепление конструкции все так же осуществляет струбцина или тиски. Руль, осуществляющий маневры, можно сделать из дюралюминиевой трубы (оставшейся части весла).
За ручку газа, как и в случае с триммером может выступать скоростник от велосипеда. Винт, как основная часть мотора, может быть изготовлен так же, как и в случае с триммером, с использованием дюралюминия. При этом расчеты, проводимые для выяснения размеров винта, остаются такими же.
Любителей-рыболовов, пользующихся лодками, безусловно, заинтересует простейший самодельный лодочный подвесной электромотор
, целиком изготовленный своими руками (рис. 1).
Конструкция самодельного лодочного электромотора
достаточно проста и надежна, дешева и доступна в изготовлении. Применение такого подвесного электромотора позволяет легко, без шума производить маневрирование лодкой, не отрываясь от ловли, в частности удерживать лодку в желаемом положении против течения.
Основными элементами установки являются 6- или 12-вольтовая аккумуляторная батарея и соответственно 6- или 12-вольтовый электромотор постоянного тока. Аккумулятор можно использовать от легковой автомашины.
А — форма гребного винта в плане (разметка); Б — устройство сальника и сливной пробки; 1 — вал мотора с резьбой, обратной вращению вала (для отвода воды от сальника); 2 — крышка сальника; 3 — уплотнительное кольцо (резина); 4 — прижимная шайба; 5 — сальник (войлок); 6 — корпус сальника; 7 — промежуточная прижимная шайба; 8 — фланец сливной пробки; 9 — уплотнительное кольцо (резина); 10 — сливная пробка.
Электромотор необходимо вмонтировать в герметический кожух, который можно сварить или спаять из листовой жести. Для этого можно использовать консервную банку подходящих размеров. Выходное отверстие кожуха под вал мотора необходимо снабдить сальником, который бы обеспечил герметичность кожуха. Один из возможных вариантов конструкции сальника показан на рис. 2, Б.
Для слива просочившейся воды необходимо предусмотреть в нижней части кожуха установку сливной пробки с резьбой и уплотняющей шайбой. В верхней части кожуха для соединения с рулевой колонкой приварите переходный патрубок с резьбой.
Изготовление остальных деталей не представляет собой технических трудностей. Рулевая колонка делается из водопроводной трубы диаметром 0,5 дюйма. Согните ее в виде буквы «Г». На одном конце нарежьте резьбу под патрубок кожуха, а на другой наденьте рукоятку из изоляционного материала. Рулевая колонка используется одновременно для прокладки проводки к мотору.
Для прикрепления подвесного электромотора к корме лодки используется металлическая струбцина, к которой приваривается кронштейн рулевой колонки, ограничитель и упор.
Гребной винт самодельного подвесного лодочного электромотора делается из листовой стали или латуни толщиной 1,5 мм.
Для крепления гребного винта на валу мотора используйте втулку с зажимным винтом. Перед окончательной сборкой детали тщательно зачистите шкуркой и покрасьте краской для металла. Такой самодельный подвесной лодочный электромотор (без аккумулятора) очень легок и удобен.
Лодочные моторы на сегодняшний день являются весьма востребованными. Если рассматривать модель средней мощности, то она очень компактна и рассчитана примерно на 5 лошадиных сил. По конструкции большинство модификаций довольно сильно отличаются. В первую очередь это связано с разными типами дейдвудов. Дополнительно следует учитывать, что на параметры устройства влияет используемый коннектор. Сделать самостоятельно лодочный электромотор можно, однако следует более детально ознакомиться с его устройством.
Устройство и принцип работы
Главными составляющими водомёта являются винтовая часть и двигатель (внутреннего сгорания). Водовод сочетает в себе следующие элементы:
- водозаборную часть – передняя область, способствующая перемещению воды к винтовой части;
- спрямляющий аппаратный элемент, который трансформирует вращательные движения водных потоков в прямолинейные;
- сопловой элемент;
- кончик трубочки, сквозь который водные массы находят выход;
- устройство реверсивно-рулевого типа, позволяющее производить смену направлений движения лодки (предусмотрен как передний, так и задний ход).
Импеллеры (винтовые элементы) могут быть разных видов:
Возьмите за правило, на каждой рыбалке, первым делом начинайте…
- Осевой тип – максимально простой в изготовлении, однако КПД находится на низком уровне. Кроме того, наличие эффекта кавитации даёт возможность функционирования лишь на низких оборотах.
- Осе-диагональный тип – рассчитан на моторы со средним количеством оборотов. Уровень КПД немного выше, чем у осевых импеллеров.
- Диагональный и шнековый – современные разновидности винтов, которые изготовлены с учётом современных технологий. Главное преимущество обоих видов – высокий уровень КПД и возможность работы с моторами с наличием высоких оборотов.
Лодка приходит в движение после реактивной тяги, которая создаётся благодаря выбрасыванию водного потока с большой скоростью. Более детальный принцип работы выглядит следующим образом:
- Водные потоки проникают в водозаборник, который располагается в передней части плавательного средства. Водозаборник включает в состав сетку, способную провести фильтрацию от водорослей и плавающего мусора. При конструировании водозаборника специалисты стараются обеспечить водному потоку ламинарное течение, что значительно улучшит общие характеристики мотора.
- Импеллер производит отбрасывание воды назад, после чего она попадает в суженную часть, что ещё больше увеличивает скорость прохождения.
- Лопатки спрямляющего аппарата оснащены своеобразной формой, способствующей оказывать незначительное сопротивление жидкости, которая движется навстречу. Спрямляющие аппараты могут быть разнообразной конструкции. Наиболее популярной из них является лопаточное поджатие. Именно эта разновидность конструкции позволяет спрямляющему аппарату одновременно выполнять функции соплового устройства.
- Водные потоки попадают в сопловую часть (если спрямляющее устройство не выполняет эту функцию). Наличие небольшого проходного сечения позволяет преобразовать давление потока в скорость.
Области применения
Конструкционные особенности позволяют использовать водометные двигатели на следующих типах судов:
- военные катера, обеспечивающие высадку десанта;
- патрульные катера и лодки различных государственных служб, требующие быстрого подхода и отхода от берега;
- пожарные суда, использующие водометный двигатель в качестве водяного насоса;
- прогулочные катера и яхты,высаживающие и принимающие группы туристов в самых труднодоступных местах побережья;
- спортивные лодки, буксирующие за собой воднолыжников;
- спасательные суда, вынужденные маневрировать в непосредственной близости от терпящих бедствие людей;
- гидроциклы;
- многие виды плавающей военной техники идут по воде именно на водометных моторах.
Описание водометных насадок на лодочный мотор
Водометная насадка представляет собой приспособление, похожее на насос, которое достаточно сильно увеличивает КПД судовых двигателей.
Принцип работы
По сути водометный двигатель и гребной винт, действуют по одинаковой схеме. Лопатки насоса, также как лопасти винта, под ускорением выталкивают воду с носа лотки к её корме.
Различия в том, что весь этот процесс происходит в трубе расположенной внутри судна, а не под его днищем и струя воды под напором выплескивается их сопла находящегося над водой.
Чтобы выполнять повороты, сопла направляют в нужную сторону. Чтобы заставить лодку притормозить или двигаться назад, изменяют направление сопла на противоположное, с помощью специальной заслонки.
Где применяется
Водометные двигатели можно использовать на таких водных транспортах как:
- Гидроциклы;
- Спорт-лодки;
- Спасательные лодки. Им приходиться маневрировать возле людей поэтому чтобы не нанести увечье, используют водометные двигатели.
- Пожарные судна;
- Туристические судна;
- Патрульные катера;
- Военные катера;
Как видно, область применения водометного двигателя достаточно широкая. Насадки для мотора, предназначены, чтобы сделать обычный мотор водометом.
Достоинства
Водометные насадки, так же как и сами двигатели, обладают большим количеством плюсов. Ниже представлены преимущества насадок и двигателей, так как их достоинства распространяются и на насадки:
- Самый большой плюс это то, что есть возможность передвигаться по мелководью, так как нет выпирающих лопастей. Также этот механизм позволяет «залезть» прямо на пологий берег, а с помощью заднего хода можно вернуться обратно. Эту функцию, часто используют патрульные и спасательные судна;
- Водометы безопасны. Как уже было написано, спасательные судна используют это, что бы не покалечить людей во время маневров в близи с ними;
- Работающие части механизма защищены от попадания мусора. Эту функцию используют рыбаки, которые рыбачат в местах скопления тины и водорослей;
- Плавный ходы;
- Легкий спуск в воду и обратно;
А теперь о плюсах непосредственно насадок:
- Весь комплект состоит из 6 деталей, которые очень просто собрать;
- Нет углового редуктора;
- КПД не падает при просасывании песка;
- Легкость при установке.
Минусы
- Первый минус, который бросается в глаза – это цена. Водометы стоят дороже на много дороже чем винтовые двигатели. Это же касается и насадок;
- Если человек привык к рулевому механизму, управление лодкой с водометом для него будет очень сложной задачей;
- В случае если судно стоит на месте, то каналы зарастают, и это значительно повлияет на скорость.
- Чистка каналов проблематична;
- Теряется мощности при трении воды в канале.
- Большие поперечные размеры;
- КДМ практический в два раза ниже чем на винтовых двигателях.
Водомет своими руками
Рассмотрим, как сделать водомет для лодки своими руками. Хитрые на выдумку умельцы придумали два варианта самодельных водометов.
На базе лодочного мотора
Как показал опыт, наиболее удачные самодельные водометы получаются из лодочного мотора «Ветерок-12». Но можно использовать и любой другой. Обычно применяют старые модели: «Москва», «СМ-557-9Л», «Стрела» и т.п. Главное преимущество «Ветерка» — в распространенности и доступности необходимых деталей.
Водовод можно размещать как снаружи лодки, так и внутри нее. Второй вариант применяется чаще, так как при наружном расположении увеличивается гидродинамическое сопротивление плавсредства. Некоторые элементы водовода изготавливают из труб, другие – сваривают из заготовок, вырезанных из листа нержавеющей стали.

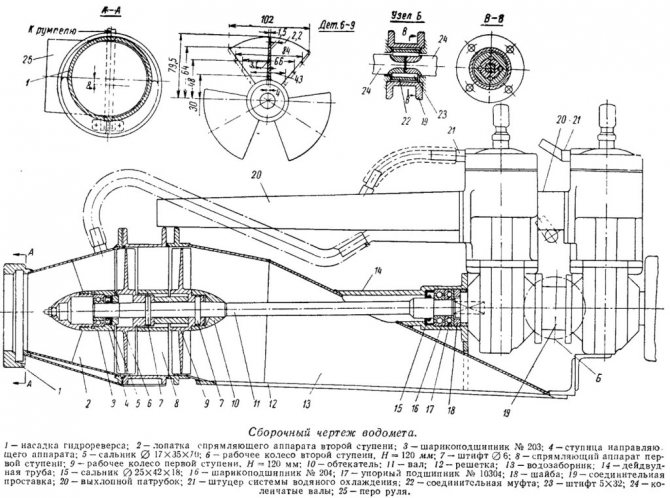

Водомет на «Ветерке»
Придать заготовкам нужную форму можно с помощью оправки (вручную) либо гибочных вальцов. Лопасти рабочего колеса вырезаются из того же материала. Затем их подвергают профилировке и и приваривают к ступице.
На этапе проектирования модель водовода можно сделать из папье-маше. Затем ее достаточно будет разрезать, чтобы получить выкройку для заготовки-развертки.
Передача вращения от двигателя осуществляется посредством обычного штатного редуктора. Он крепится к главному дейдвуду мотора при помощи специального фланца.
Водоизмещение этой версии самодельного водомета составляет 450 кг. Благодаря ему судно может развивать скорость до 20 – 25 км/ч и выполнять глиссирование.
На базе центробежного насоса
Предлагается использовать насос Pacer Pumps 200GPM с пластиковым корпусом (термостойкий полистирол), имеющий вес около 18 кг.
Нагнетательный механизм этого аппарата приводится в движение двигателем Intek мощностью в 5 л.с. производства Briggs & Stratton.
Насос развивает напор в 35 м и имеет 2-дюймовые патрубки всаса и нагнетания. Его стоимость составляет около 300 долларов.
Насос устанавливается в лодке, после чего к нему со стороны всаса присоединяется 2-дюймовая ПВХ-труба. Через отверстие в носовой части днища лодки ее нужно вывести в воду, снабдив патрубком с сетчатым фильтром – это будет водозаборник.
На резьбу нагнетательного патрубка навинчивается высоконапорный штуцер с выходным отверстием диаметром 24 мм. Подойдет изготовленный из упрочненного винила – такие сегодня продаются в любом магазине для садоводов и огородников. Роль сопла также будет возложена на отрезок ПВХ-трубы, имеющей тот же, что и у штуцера, диаметр. Для подсоединения штуцера к соплу следует использовать резиновый шланг.
Не стоит опускать сопло в воду. Вопреки распространенному мнению, такой прием не ускорит, а замедлит лодку, так как приведет к возникновению кавитации.
Величина реактивной тяги, развиваемой таким водометом, зависит от суммарной длины всасывающей и нагнетательной магистралей.
Поскольку гидравлическое сопротивление возрастает с уменьшением диаметра трубы и увеличением скорости движения жидкости в ней, выгоднее всего установить насос как можно ближе к корме, чтобы длина сопла оказалась минимальной.
Предлагаемый двигатель был опробован в лодке длиной 3,5 м, причем длина всасывающей трубы была равна 3 м.
При таких условиях насос при максимальных оборотах двигателя развивал напор примерно в 20 метров водного столба (2 атм), благодаря чему лодка набрала скорость до 8 км/ч.
Испытателя подобного водомета может подстерегать неприятность: напорный штуцер довольно легко откручивается потоком воды, причем сила его воздействия настолько велика, что удержать деталь от вращения вручную нет никакой возможности.
Смазывание патрубка клеем перед навинчиванием штуцера желаемого эффекта не дает – штуцер все равно срывает. Рекомендуется разработать для резьбового штуцера дополнительное крепление либо использовать насос и штуцер с фланцами.
При монтаже систем водоснабжения часто необходимо соединять между собой разные виды труб. Соединение металлопластиковых труб с металлическими и полимерными при помощи фитингов — этой теме посвящена следующая статья.
Практические советы по установке поддона для душа смотрите на этой странице.
Итоги
Придя к заключению, можно отметить, что на самостоятельное изготовление лодочного двигателя требуется не более одного дня. Задача не особо трудная, достаточно лишь обзавестись необходимыми знаниями и умениями, прочитав необходимое количество информации.
Даже приобретя изделие известного производителя никогда нельзя быть уверенным, что изделие окажется качественным и выгодным.
Поэтому чтобы не пришлось тратить деньги на вещь, которая через некоторое время может выйти из строя, лучше воспользоваться решением, сделать мотор самостоятельно. Что может сэкономить не только время, но и финансы.
