Делаем гидрокрыло для лодочного мотора

Минусы

Опытным путем было установлено, что максимальная скорость лодки снижается в среднем на 5-7 км/ч

Возможно, для кого-то это не является существенным минусом, но обратить внимание на него стоит.
Многие рыбаки сталкиваются с проблемой засорения гребного винта. Особенно это актуально для тех, кто плавает по мелководью

Разнообразная растительность быстро наматывается на рабочий орган лодочного двигателя. К сожалению, гидрокрыло может мешать очищению, так как частично усложняет доступ к винту.
Для моторов малой мощности, установка данной модификации может не принести абсолютно никаких результатов, равно как и сверхсильным двигателям. Поэтому прежде чем приобретать гидрокрыло, следует оговорить возможность его установки, прочитать инструкцию. В данном случае очень важен ответственный подход к делу.

Как установить?

Сам процесс установки гидрокрыла не вызывает особых сложностей, главное, чтобы человек имел хотя бы элементарные познания в строении лодочного мотора. К примеру, основной упор делается на антикавитационную плиту, нужно понимать, как она выглядит и как к ней закрепить гидрокрыло.

Из практики опытных судоходов, можно сделать вывод, что специальные комплекты, предназначенные для монтажа, существенно облегчают процесс.

В качестве альтернативы можно просверлить соответствующие отверстия под нужный диаметр болтов. Но здесь следует знать, что пластина может повредиться и прийти в негодность. Лучше использовать первый метод.

Процесс монтажа состоит из:

  1. Обезжиривания поверхности, удаления пыли, излишней смазки, посторонних частиц. Тщательно просушить.
  2. После проведенных подготовительных работ, можно начинать приклеивать специальные прокладки к поверхности. Желательно все действия производить в помещении с температурой воздуха свыше 18 градусов, либо на улице в жаркую погоду, что благоприятно влияет на качество склеивания и плотность прилегания прокладок.
  3. Затем, устанавливается верхняя пластина.
  4. Следующим шагом, фиксируется нижняя часть конструкции и по завершении все элементы соединяются болтами. Если применяется комплект для крепления, то вместо болтов нужно будет использовать резиновые шайбы (они есть в комплекте).

Советы:

  1. Устанавливать гидрокрыло на лодочном моторе целесообразно, чтобы повысить уровень комфорта плавсредства.
  2. Выбирать гидрокрыло нужно в соответствии с возможностями двигателя.
  3. Для качественного монтажа, рекомендуется использовать комплект типа Sport Clip.

primanki.com

Плюсы и минусы гидрокрыла для лодочного мотора

Преимущества

  • Более быстрый выход на глисс. Время выхода сокращается примерно на 15-20%, а грузоподъемность повышается до 50 кг. (зависит от комплекта “лодка-мотор”).
  • Увеличение площади самой антикавитационной плиты улучшает курсовую устойчивость хода моторной лодки.
  • Не будет “кобры”. Не так сильно задирает нос лодки при резком увеличении оборотов мотора.
  • Уменьшаются подхваты воздуха с поверхности воды при виражах.
  • Уменьшается проскальзывание на поворотах у плоскодонных лодках.
  • Снижается аэрация винта моторов, установленных на плоскодонные лодки с килеватостью днища до 8 градусов, когда воздух подсасывается с носа и проходит под нищем до винта. С гидрокрылом винт получает чистых поток воды.
  • Улучшается мореходность путем снижения продольного раскачивания на волнах. Ход на волнах до 50 см. практически не доставляет неудобств и не заметен удар о вторую волны при сходе с первой.
  • Повышается КПД винта. При установке правильного подобранного гидрокрыла винт выдает свои паспортные КПД, без гидрокрыла теряется примерно до 15% его характеристик.

Недостатки

  • Падение максимальной скорости, примерно на 5%.
  • При плавании по мелководью, если на винт намотается трава или чего подобное, то удаление всего этого с винта займет у вас больше времени, чем без гидрокрыла. Гидрокрыло закрывает доступ к гребному винту.

Больше всего гидрокрылья на ПЛМ, любят, почему-то, в Скандинавии. Существует два классических варианта конструкции ГК. Один вариант состоит из двух частей, а второй — представляет из себя монокрыло, с прорезью для дейдвуда (к примеру, Permatrims). Оба варианта крепятся к антикавитационной плите.

Как показала практика, и, не только наша, второй вариант, работает, в большинстве случаев, лучше. По крайней мере, в защите гребного винта от аэрации.

Так же, существует еще и третий вариант, который крепится не на АКП, а на скег лодочного мотора. Данный вариант мы не испытывали, но он позиционируется, помимо основного назначения, так же, еще и как защита гребного винта.

Если гидрокрыло, в случае с вашей лодкой, не оправдало ожидания, отверстия на антикавитационной плите, довольно легко зашпаклевать и закрасить.

По нашим проведенным тестам и наблюдениям гидрокрылья не стоит ставить на моторы мощностью ниже 5 л.с. Эффект будет практически нулевой. Ну и для достаточно мощных моторов гидрокрыло не даст сколь-нибудь ощутимого результата. И без крыла подвесной мотор в 50 л.с. вытащит практически любую лодку на глисс в очень короткое время. Если у вас и вашей лодки нет никаких проблем с выходом на глиссирование и она не встает в позу кобры при старте, то гидрокрыло для вас будет лишь модным аксессуаром, которое еще и скорость максимальную “съест”. А вот для слабеньких моторов (от 5 до 10 л.с.), с которыми лодка еле, еле выходит на режим глиссирования, гидрокрыло может стать полезным приобретением.

Если вам все же кажется, что гидрокрыло для лодочного мотора вам не поможет, попробуйте установить гидрокрыло для надувной лодки.

Как установить?

Сам процесс установки гидрокрыла не вызывает особых сложностей, главное, чтобы человек имел хотя бы элементарные познания в строении лодочного мотора.

К примеру, основной упор делается на антикавитационную плиту, нужно понимать, как она выглядит и как к ней закрепить гидрокрыло.

Из практики опытных судоходов, можно сделать вывод, что специальные комплекты, предназначенные для монтажа, существенно облегчают процесс.

В качестве альтернативы можно просверлить соответствующие отверстия под нужный диаметр болтов. Но здесь следует знать, что пластина может повредиться и прийти в негодность. Лучше использовать первый метод.

Процесс монтажа состоит из:

  1. Обезжиривания поверхности, удаления пыли, излишней смазки, посторонних частиц. Тщательно просушить.
  2. После проведенных подготовительных работ, можно начинать приклеивать специальные прокладки к поверхности. Желательно все действия производить в помещении с температурой воздуха свыше 18 градусов, либо на улице в жаркую погоду, что благоприятно влияет на качество склеивания и плотность прилегания прокладок.
  3. Затем, устанавливается верхняя пластина.
  4. Следующим шагом, фиксируется нижняя часть конструкции и по завершении все элементы соединяются болтами. Если применяется комплект для крепления, то вместо болтов нужно будет использовать резиновые шайбы (они есть в комплекте).
  1. Устанавливать гидрокрыло на лодочном моторе целесообразно, чтобы повысить уровень комфорта плавсредства.
  2. Выбирать гидрокрыло нужно в соответствии с возможностями двигателя.
  3. Для качественного монтажа, рекомендуется использовать комплект типа Sport Clip.

Группа рыболовов на допросе раскрыла название секретной приманки.

Рубрика: Региональные новости, Комментариев: 24

40 кг рыбы на приманку с феромонами. Отчет 2017!

Уловистый ингредиент прикормки запретят к продаже в.

2013-2018. База знаний спортивного рыболовства Primanki.com Все права защищены.

. Задержанные браконьеры рассказали секрет своего успеха для хорошего клёва. Рыбинспекторов удивило отсутствие запрещённого снаряжения.

Зачем нужно гидрокрыло для лодочного мотора?

Евгений Бронов

автору

Итак, для того, чтобы понять явную пользу такого технического агрегата, как гидрокрыло для лодочного мотора, нужно обозначить его наиболее яркие функции в эксплуатации. Некоторые лодочники не представляют своего плавания без этого удобного, современного и технологичного агрегата. Для многих гидрокрыло – это незаменимая вещь, как в условиях длительного плавания, так и при небольших водных прогулках.

  1. Оказывается, гидрокрылья изготавливаются из крайне прочного материала. Чаще всего это полимер, который предназначен для того, чтобы улучшить те или иные ходовые характеристики вашей лодки, яхты или катера. Прочность материала обеспечивает надежность этих лодочных агрегатов, которые способны сослужить хорошую службу любому лодочнику.
  1. Стоит отметить, что контурная поверхность того или иного гидрокрыла помогает убрать кавитацию и поступление воздуха к винту лодочного мотора при сильных заносах, поворотах и высокой скорости вашего лодочного мотора и транспорта;
  2. Интересно, что за счет специальной формы и особой поверхности гидрокрыльев, их установка совершенно не будет сильно влиять на осадку вашего водного средства передвижения. Это в свою очередь способно помочь создать самый лучший старт для лодочного мотора. Эксплуатация такого лодочного мотора, оснащенного гидрокрыльями, проходит практически без потерь мощности и скорости вашего лодочного мотора;
  3. Изогнутая форма гидрокрыла, о которой позже пойдет речь, помогает создать очень хорошую тягу вашему водному виду транспорта. Кроме того, будут полностью ликвидированы вертикальные колебания носовой части вашей лодки при глиссировании;
  4. Существуют специальные технические системы вроде Sport Clip, которые в достаточной мере позволяют очень удобно производить установку гидрокрыльев. Такая система помогает установить гидрокрыло без проделывания отверстий. Или даже в том случае, если у вас уже сделаны те или иные отверстия для гидрокрыльев других брендов и марок. Их можно будет легко использовать при установке гидрокрыльев с помощью Sport Clip;
  5. Кроме того, гидрокрыло для лодочного мотора способно очень хорошо повысить общее КПД вашего лодочного двигателя. И переходить в режим глиссера, о чем еще будет рассказано подробнее;
  6. Интересно, что настоящий водномоторный эксперт сможет прямо на глаз определить, на каком водном транспорте присутствует гидрокрыло, а где его нет и не было.

Рекомендуем прочитать: Принцип работы лодочных электромоторов

Монтаж гидрокрыла

Уже упоминалось, что процесс установки этого современного лодочного агрегата не является чересчур сложным и затратным по времени и силам. Считается, что гидрокрыло сможет установить даже начинающий водномоторник. Хотя при этом от него все равно требуются определенные опыт и знания в области конструкции лодочного мотора. Для этого лучше всего самостоятельно или с помощью специалиста изучить схему лодочного мотора. Или сделать это при помощи разбора данного агрегата, чтобы воочию понять, что происходит внутри него.

В этом разделе приведены полезные советы для тех, кто планирует заниматься установкой гидрокрыла на свой лодочный мотор:

во-первых, вам обязательно нужно понимать, как именно выглядит специальная плита, к которой и будет прикрепляться то или иное гидрокрыло. Чаще всего эта плита носит название антикавитационного приспособления. Для этого самостоятельно изучите свои технические агрегаты; очень многие опытные лодочники для крепления гидрокрыла пользуются специальными техническими средствами. Например, такой системой, как SportClip. О ней уже упоминалось в материале немного выше; может быть и альтернативный вариант такой системы. Например, вы можете просверлить ваши отверстия под болты. Хотя, на самом деле, такой путь крепления может довольно легко нанести повреждения вашей пластине

Вот почему лучше всего остановить все же свое внимание на методе, который использует специальное крепление. Таким образом, ваш мотор и гидрокрыло не будут повреждены; перед процессом начала работ с установкой гидрокрыла, стоит обязательно обезжирить все поверхности ваших конструкций. Также протрите свои детали от посторонней пыли, удалите излишнюю смазку с ваших изделий

После этого дождитесь, когда все детали окончательно высохнут, и приступите к основным действиям, связанным с установкой гидрокрыла на лодочный мотор; затем можно будет начинать приклеивание специфических технических прокладок. Для наилучшего исхода данного процесса, стоит заниматься креплением в помещении, в котором температура воздуха будет выше 18 градусов. Также можно заняться креплением на улице в теплую и сухую погоду. Все это будет способствовать более плотному и основательному приклеиванию этих прокладок, а также к повышению качества вашего склеивания; далее стоит заняться установкой верхней пластины вашего лодочного мотора. После этого происходит монтаж нижней части вашей конструкции. Затем все скрепляется четырьмя надежными болтами. Болты нужно будет достаточно хорошо и тщательно затягивать, вращая их по часовой стрелке. При использовании болтов также часто применяются резиновые шайбы, которые подходят к ним; говоря в общем, стоит отметить, что гидрокрыло имеет наилучшие функции только для моторов от 6 до 50 лошадиных сил. А в целом установка лодочного крыла – это весьма важная и нужная модификация практически для любого лодочного мотора

Также протрите свои детали от посторонней пыли, удалите излишнюю смазку с ваших изделий. После этого дождитесь, когда все детали окончательно высохнут, и приступите к основным действиям, связанным с установкой гидрокрыла на лодочный мотор; затем можно будет начинать приклеивание специфических технических прокладок. Для наилучшего исхода данного процесса, стоит заниматься креплением в помещении, в котором температура воздуха будет выше 18 градусов. Также можно заняться креплением на улице в теплую и сухую погоду. Все это будет способствовать более плотному и основательному приклеиванию этих прокладок, а также к повышению качества вашего склеивания; далее стоит заняться установкой верхней пластины вашего лодочного мотора. После этого происходит монтаж нижней части вашей конструкции. Затем все скрепляется четырьмя надежными болтами. Болты нужно будет достаточно хорошо и тщательно затягивать, вращая их по часовой стрелке. При использовании болтов также часто применяются резиновые шайбы, которые подходят к ним; говоря в общем, стоит отметить, что гидрокрыло имеет наилучшие функции только для моторов от 6 до 50 лошадиных сил. А в целом установка лодочного крыла – это весьма важная и нужная модификация практически для любого лодочного мотора.

Изготовление крыльев

Для изготовления крыльев используется металлическая труба диаметром 500—530 мм, длиной 1550 мм со стенкой 10—12 мм. Из трубы автогеном вырезают полосы шириной по 130 мм.

Для изготовления комплекта крыльев нужны:

  • для переднего крыла: одна полоса длиной 1550 мм на крыло; две полосы на опорные стойки по 450 мм; две стойки из листового железа размером 200X60X2,5 мм и опорная пластина на подкос 150 X 45 X 2,5 мм;
  • для заднего крыла: полоса на крыло длиной 1350 мм; две полосы на опорные стойки по 350 мм; один опорный подкос из листового железа 200X60X2,5 мм и опора к нему. Опорные подкосы устанавливаются под углом, указанным на чертеже.

Для подкрепления бортов под передним и задним крыльями необходимы четыре листа дюралюминия толщиной 3 мм по высоте борта и величине шпации и 4-миллиметровые дюралюминиевые заклепки, которыми листы приклепываются к шпангоутам и стрингерам. Транец лодки вырезают до высоты 260 мм на ширину 300 мм так, чтобы мотор свободно поворачивался и верхняя лопасть винта находилась не выше 30—40 мм над задним крылом.

Транец усиливается листом дюралюминия толщиной 3 мм, приклепанным к угольникам — стойкам транца.

Для обработки крыльев делается приспособление из швеллера № 10 длиной 1300 мм. Высота полок должна обеспечить касание уложенной в него полосы крыла в трех точках, что обеспечит хорошее и точное крепление полосы при обработке ее фрезой.

Заготовка крыла, уложенная в швеллер, закрепляется планками и обрабатывается до ширины 120 мм, а затем фрезеруется на плоскость с вогнутой стороны до толщины около 7 мм так, чтобы кромки были острыми. От точности и чистоты обработки полос зависит ходовое качество крыла.

Обработанные полосы изгибают по шаблонам с углами, указанными на чертеже, в холодном или горячем состоянии под прессом. Изгиб должен быть точным, чтобы получились одинаковые углы атаки по размаху крыла.

Крылья со стойками собирают по заранее заготовленному шаблону с учетом кривизны и наклона бортов лодки (во избежание подгонки после сварки). Места сварки зачищают, а крыло, если оно сделано не из нержавеющей стали, хромируют или лудят; краски на крыле держатся слабо, а без покрытия крылья быстро ржавеют.

Когда нужно устанавливать гидрокрыло на лодочный мотор?

Данное устройство наверняка вам потребуется в том случае, если вы хотите улучшить ходовые показатели плавательного средства и комфорт при проведении времени на воде. Также без гидрокрыла не обойтись, когда нужно, чтобы лодка быстро и легко выходила на глиссер и удерживала его на низких оборотах. Поможет оно и в том случае, если вы часто лавируете и маневрируете во время передвижения, а также желаете экономить топливо. Не помешает гидрокрыло и тогда, когда нос плавательного средства сильно поднимается над водной гладью. Отказаться от покупки подобного устройства для подвесного двигателя можно в таких случаях:

маломощный (до 5 л/с) или сверхмощный мотор (до 400 л/с);
частое хождение по мелководью, когда водоросли наматываются на винт;
выход на глиссер быстрый;
при набирании скорости нос плавательного средства не задирается чрезмерно и не доставляет неудобств;
если снижение скорости имеет для вас важное значение.

Стоит повторить, что практически любое плавсредство с гидрокрылом будет легче управляемым, чем модель без него. В зависимости от того, какие именно параметры будут иметь для вас решающее значение, можно принять решение о целесообразности покупки такого приспособления.

Принцип действия


Подводные крылья – это устройства, входящие в конструкцию корпуса корабля, выполненные в виде крыльев (отсюда и название). Их основным назначением является уменьшение силы трения и сопротивления воды, корпусу корабля, а также уменьшение осадки судна. Принцип действия подводных крыльев, аналогичен крыльям летательных аппаратов. При больших скоростях, за счет изгиба крыла, корабль поднимается над водой. Погруженными остаются лишь крылья и двигатели. Оптимальная сила выталкивания судна зависит от его скорости. Так как плотность воды больше плотности воздуха в 800 раз, то и площадь крыла, как и скорость корабля, при той же силе выталкивания, что и у самолета, будет меньше в 800 раз.

Подобные суда способны перемещаться по воде в двух режимах:

  • В режиме обычного корабля. Каждый тип судна на подводных крыльях имеет расчетную скорость, при которой выталкивающая сила поднимает корпус корабля над водой (аналогично взлетной скорости самолета). До достижения этой скорости, судно погружено в воду, в соответствии с законом Архимеда. При этом сильно увеличивается осадка, так как крылья увеличивают ее. Для решения этой проблемы, применяются складные крылья и поднимающиеся винты.
  • В режиме судна на подводных крыльях. Достигая скорости выталкивая, корабль поднимается над водой, за счет уменьшения силы трения, скорость резко возрастает, а осадка становиться минимальной.

Существуют два основных типа подводных крыльев:

Крыло частично погруженное в воду. При увеличении площади соприкосновения с водой подобных крыльев, увеличивается и создаваемая ими выталкивающая сила. Благодаря этому свойству, судно более устойчиво при возникновении волн. Для улучшения плавности движения корабля при сильном волнении, частично погруженные крылья можно оснастить закрылками с автоматическим управлением.

Полностью погруженное (U-образно) крыло. Управление выталкивающей силой при полном погружении крыла в воду, осуществляется путем изменения угла атаки (поворот крыла целиком) или отклонением закрылок, которые расположены на неподвижном крыле, вдоль задней кромки. Регулирование положения судна над водой,  обеспечивается системой автоматического управления. Компьютер управления, отслеживает положение судна и автоматически осуществляет его балансировку.

Система управления должна обладать очень высоким коэффициентом надежности, так как при ее отказе, судно с U-образным крылом может перевернуться.

Подводные крылья могут располагаться по-разному, как относительно друг друга, так и относительно корпуса судна.

Всего существует три типа, применяемых в практике, компоновок подводных крыльев:

  1. Расположение крыла аналогично авиационному (самолетная компоновка). При таком положении, крыло больших размеров (главное), расположено перед метацентром корабля, а крыло меньших размеров (второстепенное), находится позади центра тяжести. Крылья такого типа применяются на малых судах, с небольшой осадкой.
  2. Расположение крыла по схеме – «утка». Такая конструкция предполагает размещение меньшего крыла перед основным (напоминая по форме утку). Применяются аналогично «авиационным».
  3. Тандемная схема. Тандемные крылья равнозначны между собой и расположены спереди и сзади метацентра судна, на одинаковом от него расстоянии. Подобная схема используется в конструкции крупных, мореходных судах на подводных крыльях.

Как устанавливается

Крепление гидрокрыла в большинстве случаев осуществляется на антикавитационной плите. На некоторых подвесных двигателях предусмотрено штатное место для монтажа. При установке монокрыла, проекция винта должна располагаться на самом широком месте конструкции. Не рекомендуется устанавливать крепеж с выступающими головками.

Конструкция может крепиться к плите как болтами, так и надеваться на нее с последующей фиксацией крепежными элементами. Для получения наибольшего эффекта, гидрокрыло должно быть продолжением днища лодки. Глубина его расположения регулируется высотой установки двигателя на транце. При нахождении на малой глубине будет срыв потока и захват воздуха из-под днища лодки или крыло не будет выполнять свои функции при слишком большом заглублении. В процессе поворота двигателя оно не должно касаться корпуса лодки.

Типы гидрокрыльев

Сегодня промышленность производит 2 вида этих изделий:

  • монокрыло;
  • стандартное.

Чаще всего используют первый вариант. Такое крыло проще устанавливать и подходит оно к моторам любой мощности. Однако специалисты рекомендуют устанавливать на двигатели с мотором малой мощности (до 6 л.с.) стандартные гидрокрылья. В этом случае они имеют большую эффективность.

Классификация по мощности

В зависимости от тяговой способности двигателя выбирают вид крыла. На моторах от 30 до 50 л.с. и более устанавливают мощное монокрыло с фигурным профилем. Использовать гидрокрыло такой формы на слабых двигателях нет смысла, т.к. оно имеет слишком большое лобовое сопротивление, которое нивелируется мощностью мотора.

На самых распространенных подвесных агрегатах до 10 л.с. в большинстве случаев применяются пластины без загиба задней кромки и с минимальным углом входа в поток. Эффективная площадь крыла выбирается в зависимости от мощности двигателя. Если большая пластина устанавливается на мотор с малыми тяговыми усилиями, то такое крыло кроме проблем никакой пользы не принесет.

В некоторых случаях пользователи отмечают низкую эффективность установленных гидрофойлов. Нужно помнить, что положительные качества крыльев проявляются в том случае, если при их выборе учитываются не только мощность двигателя, но и ходовые качества плавсредства и его нагрузка. Только правильное сочетание всех факторов позволит получить ожидаемый эффект.

Для чего нужно гидрокрыло?

Приятный момент катания на лодке с мотором заключается в ощущении огромной скорости, когда она плывет по волнам водоема, это знакомо большинству владельцев лодок, оснащенных моторами. Можно заметить, что иногда лодка издает непонятные звуки, напоминающие скрежет винтов при сбрасывании скорости. Данная неисправность несет название – дильфинирование.

Этот режим может сопровождаться постепенным воздушным прорывом к винту. Если на моторе установлено гидрокрыло, то можно:

  1. Устранить данный эффект.
  2. Сделать езду на лодке по водной глади практически бесшумной.
  3. Быстро выйти на глиссер. Это действительно реальное преимущество, но не следует возлагать на нее большие надежды, эффект от применения практически не заметен.
  4. Уменьшить вынос положения лодки и предоставляет возможность разворачивать лодку в «спортивном» стиле вождения.

Перемещение плавательного средства, его развороты на высоких скоростях могут происходить с эффектом проскальзывания корпуса наружу поворотного радиуса. Иногда владельцы моторов с гидрокрылом жалуются на «жесткий» поворот и разворот на воде, который приводит к наклонению положения лодки при осуществлении маневра. В данном случае необходимо рассмотреть нюансы обводки корпуса определенной модели.

Имейте в виду, что гидрокрыло никогда не станет альтернативой транцевым плитам.

Пять важных моментов, от которых зависит скорость лодки

1. Установка лодочного мотора на транец лодки . Все знают, что лодочный мотор должен находиться точно посередине транца, а вот регулировке лодочного мотора относительно нижней точки транца обычно не придают значения, хотя этот фактор очень важен, для глиссирующих лодок. Только при правильной установке мотора по высоте достигается максимальная скорость и экономичность.

Антикавитационная плита лодочного мотора должна располагаться на уровне от 0 до 25 мм ниже днища лодки, как правило, нужное заглубление подбирается экспериментальным путём, и зависит от килеватости лодки. При недостаточном заглублении гребной винт будет хватать воздух, в результате чего будет возникать кавитация, при большом заглублении возникает излишнее сопротивление подводной части ноги лодочного мотора.

2. Регулировка угла наклона лодочного мотора (дифферента).

Необходимый угол наклона лодочного мотора относительно транца лодки определяется положением антикавитационной плиты в режиме глиссирования. Антикавитационная плита должна быть параллельна водной поверхности, или параллельно днищу лодки.

При слишком маленьком углу установки мотора, лодка будет поднимать корму, и опускать нос, при сильно большом лодка начнёт дельфинировать это может привести к потере управления и перевороту. Регулировка угла наклона лодочного мотора осуществляется путём перестановки регулировочного штыря в соответствующее отверстие, такую регулировку проводят на заглушенном двигателе.

3. Подбор шага гребного винта.

Основные характеристики гребного винта это диаметр, шаг, увод лопасти. На заводе при комплектации лодочного мотора, чтобы добиться большей универсальности применения лодочного мотора, как правило, ставят винт с меньшим шагом (грузовой). Установив, мотор с таким винтом на надувную моторную лодку из ПВХ мы получаем низкую скорость и превышение паспортных оборотов двигателя, что негативно сказывается на его работоспособности и сроке службы. Встречается и противоположное явление, когда газ открыт не полностью 3/4, а скорость уже не растёт и большее открытие ручки газа приводит только к увеличению расхода топлива. Оба этих случая возникают из-за неправильно подобранного винта. Наша главная задача подобрать такой винт, что бы на данной лодке при Вашей загрузке, лодочный мотор мог работать во всём диапазоне оборотов, в результате мы получим максимальную скорость и экономичность.

Для решения этой задачи нам просто необходим тахометр и GPS навигатор . При движении лодки на штатном винте замеряем две величины скорость и обороты двигателя. Если скорость моторной лодки не повышается, а обороты двигателя не достигли максимальных, значит, нам нужно шаг винта уменьшить, если ситуация обратная растёт скорость и растут обороты выходя за рекомендованные заводом изготовителем для данного мотора, тогда нужно шаг винта увеличить. Увеличение шага винта при том же диаметре на 1 дюйм снижает обороты двигателя примерно на 200 об/мин, и наоборот уменьшение шага винта повышает обороты двигателя. Также и диаметр гребного винта влияет на обороты двигателя, но это уже более сложный путь и используют его больше в спорте.

4. Распределение веса в лодке.

В надувных лодках оснащённых моторами малой мощности 4-6 л.с. выход на глиссирование возможен, только если соблюдать определённые правила распределения груза. Поскольку мощность лодочного мотора буквально граничит с возможностью перейти из водоизмещенного режима в глиссирующий от шкипера требуются определённые навыки, ведь скорость глиссирующей лодки в полтора раза выше, при меньшем потреблении топлива.

Рассмотрим самую распространённую ситуацию, когда Вы сидите на задней банке, максимально сдвинувшись к транцу. Лодка приподнимает нос и пытается выйти на глиссирование, но что-то ей мешает, не хватает буквально пол лошадиной силы. Так чего же нам на самом деле не хватает? Ответ прост, во время выхода на глиссирование под днищем лодки собирается воздух на языке водомоторников «бревно» если шкипер пересядет вперёд к центру лодки то поможет лодке через него перевалить, и сразу почувствует прибавку в скорости при тех же оборотах двигателя. Такое перемещение шкипера поможет поднять скорость лодки даже на моторе мощностью 2.5 л.с. с 7-8 км/ч до 12-13км/ч правда это будет не полноценный выход на глиссирование, а так называемый переходный режим.

Не бойтесь экспериментировать, возьмите с собой GPS навигатор и найдите в лодке такое положение при котором лодка будет идти с максимальной скоростью, для мотора мощностью 4л.с. скорость 20 км/ч вполне достижимая величина.

Делаем своими руками

Данный девайс можно приобрести в магазине или изготовить своими руками. Для того чтобы сделать изделие самостоятельно необходимо обладать элементарными слесарскими навыками.

Существует большое количество способов изготовления изделия. Рассмотрим самый популярный способ — изготовление из снеговой (совковой) лопаты.

Желательно чтобы лопата была изготовлена из стали, но можно использовать пластмассовую. Преимущества совковой лопаты:

  • легко режется;
  • обладает подходящей формой;
  • имеет отличную прочность.
  1. Разобрать лопату. Нам потребуется только металлическая часть совковой лопаты.
  2. При помощи специального инструмента необходимо измерить так называемую ногу силового агрегата.
  3. Используя дрель нужно сделать несколько отверстий. Такое отверстие необходимо для того, чтобы прикрепить металлическое полотно к антикавитационной плите силового агрегата. Потом нужно сделать большое отверстие для бороздки и места крепления к рукоятке.
  4. Далее нужно закруглить острые углы. Для этого нужно использовать болгарку (специальная насадка для резьбы).
  5. Далее нужно удалить углы с одной стороны полотна. Также можно эти углы размять при помощи обычного молотка.
  6. После этого при помощи болгарки нужно другую сторону полотна (там, где стальное полотно будет крепиться к так называемой винтовой части) обрезать под углом 30 градусов.

Схема гидрокрыла для самостоятельного изготовления

Установка крыльев процедура быстрая и совсем несложная. Из инструментов понадобиться только дрель и ключ шестигранник:

  1. Примеряем крылья.
  2. Размечаем отверстия (все помним, чем дырка отличается от отверстия).
  3. Разметив четыре отверстия берем дрель и аккуратно сверлим (если в школе по труду было не ниже 3, то все должно получиться).

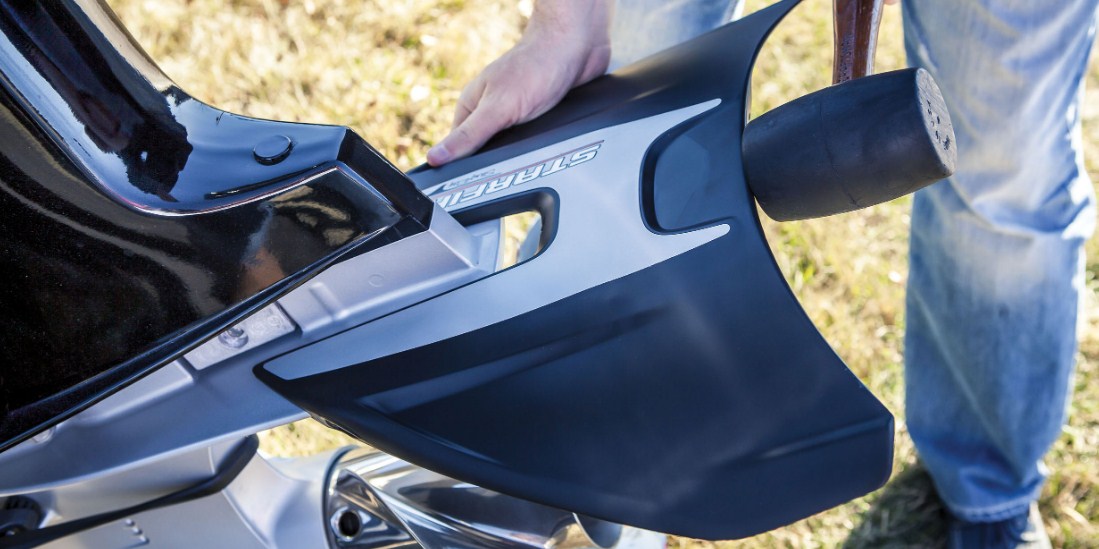

  4. Ставим крылья на кавитационную плиту и крепим с помощью предлагающихся болтов и гаек (ключ шестигранник найдётся у любого, наверное).

Ставим крылья на кавитационную плиту и крепим с помощью предлагающихся болтов и гаек
